求助:本人想做燕尾榫齿板,但没燕尾榫齿板尺寸,现求燕尾榫齿板尺寸

lby111 · 发表于 2009-12-13 20:58:24

朋友，能给讲讲电火花加工是怎么回事？

bh7ohm · 发表于 2009-12-13 21:04:29

我也不太懂,只是师傅会呀

lby111 · 发表于 2009-12-13 21:18:34

线切割的不太好，切割面有细齿。电火花的怎样我想了解

fnwlq · 发表于 2009-12-13 23:08:08

回复 12# lby111
这个还有详细的嘛

lby111 · 发表于 2009-12-14 10:21:49

抱歉，没有

ohfaint · 发表于 2009-12-14 12:04:30

回复 9# lby111
好像是在小贝的“牧童笔记”中讲过燕尾榫模板的使用，你在论坛中搜索即可。那篇文章中只是提到了很多基本的概念，如果你是要自己设计模板的话，需要根据自己的燕尾刀的尺寸，轴套的尺寸和你想做的燕尾槽的尺寸来确定模板的相关尺寸。这是没有同意的数据的。

bh7ohm · 发表于 2009-12-14 23:09:47

燕尾榫模板计算公式及注意事项

经过两个晚上的奋战，终于计算出燕尾榫模板公式：
设：
M1=燕尾刀宽部直径
M2=燕尾刀窄部直径
则：
齿距 L1=M1+M2
齿槽宽 L2=轴套（或轴承）直径
齿宽 L3=(M1+M2)-L2
齿厚 H1=5~10
榫深 H2=燕尾刀高度≤实际板厚
榫厚 W1=2/3*常用板厚
齿长 W2=4/3*常用板厚-M1/2+M2/2
实际板厚≥2/3常用板厚

注：
1、此公式适用于所有标准型燕尾榫模板（因三角形燕尾榫模板加工精度不能保证，所以没有计算，可自行推导）。
2、此公式适用于所有燕尾刀，但应注意板厚、刀深、刀柄直径、轴套（或轴承）等之间的尺寸配合，不要用大刀小板进行计算。
3、在此公式中，取榫厚 =2/3*常用板厚计算，所以常用板厚必须事先确定，当其确定后，可加工最小板厚应≥2/3常用板厚。同时为避免厚板小榫的问题，建议可加工最大板厚应≤4/3常用板厚。即：确定常用板厚=18mm，则可加工板厚为12~24mm。当然更厚的板也能加工，但榫头就嫌小了。
4、建议用带轴承的燕尾刀，我在五金王那儿看有卖的，但是没有具体尺寸，也就没有计算。
5、可以加工任意长的燕尾齿板。
6、加工时，取L2为正公差，L3为负公差。

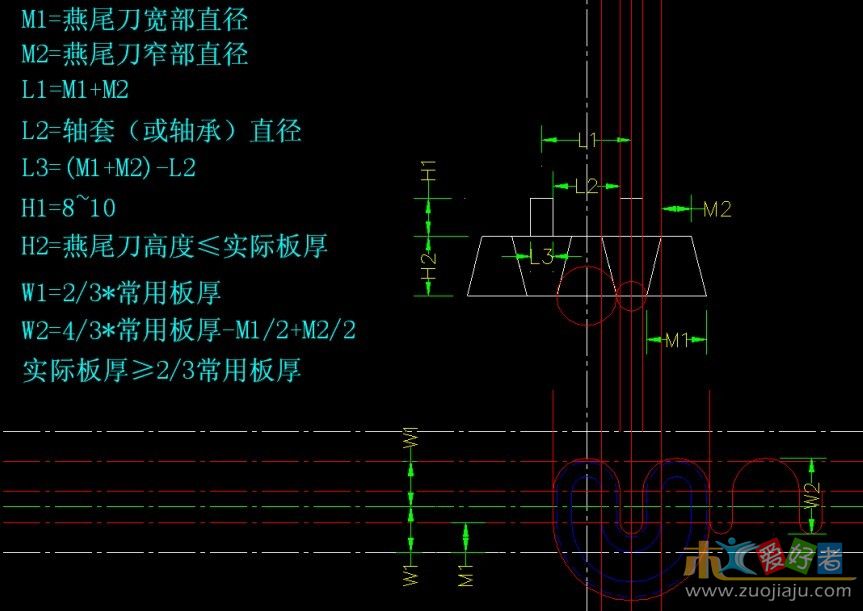

图解：
1、蓝色实线条为燕尾刀上口切割面。
2、蓝色虚线条为燕尾刀下口切割面。
3、红色实线条为轴套（或轴承）轨迹及齿板平面。
4、绿色虚线条为加工时两块木板接合面。

[img][/img]

天涯海角 · 发表于 2009-12-17 20:19:27

支持，但还没看明白，能在说的明白点吗

renhongwan · 发表于 2010-7-6 16:24:38

真是好资料呀，不知谁做出来了！

xc0987 · 发表于 2011-7-5 13:10:12

学习中，谢谢lz我是新手
