diy一个吸尘工作台

[复制链接]
发表于 2016-4-6 09:19:15 | 显示全部楼层 |阅读模式
最近开始雕刻木头底座 ,粉尘太厉害了~ 准备DIY一个吸尘工作台,原来看论坛大神们都用集尘箱,但是集尘箱全封闭,操作很受限制,参考了网上吸尘工作台的设计后 自己也DIY 了一个 ,望大神们指导一下。

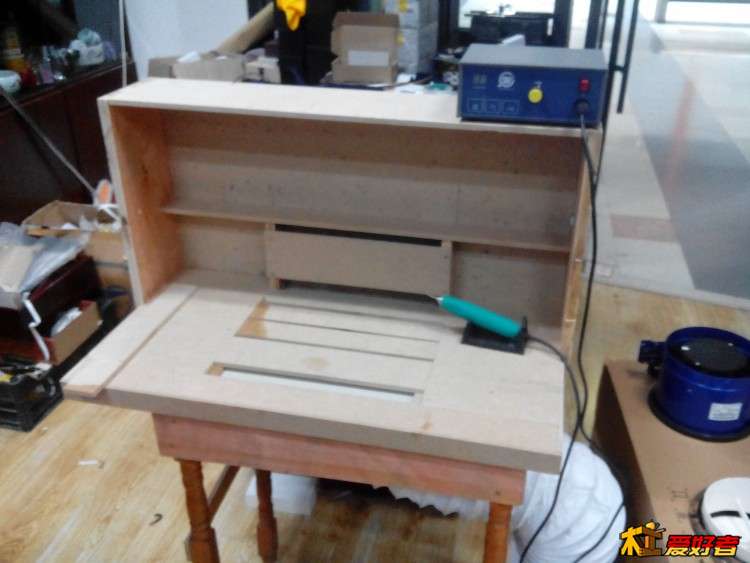

工作台主体,双层,上层活动隔板,调节风量。

工作台主体,双层,上层活动隔板,调节风量。
工作台 双层结构,隔板调节风量大小和风向,

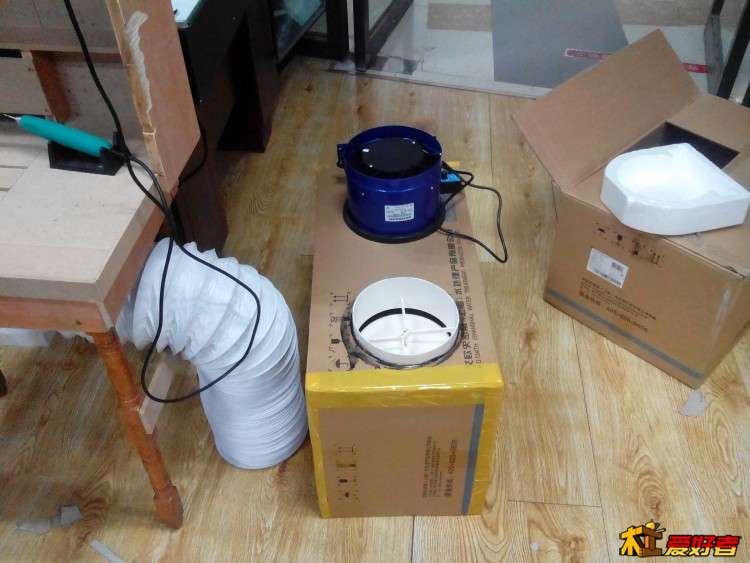

集尘箱,里面是一个大的空滤,重卡用的那种,配了一个调速管道风机

集尘箱,里面是一个大的空滤,重卡用的那种,配了一个调速管道风机
集尘箱上面采用了重卡的空滤,直接接风机排气,用了一个纸箱子,倒灰尘时候揭开胶带就可以了。

评分

参与人数 1刨花 +20 收起 理由
gujun1 + 20

查看全部评分

回复

使用道具 举报

发表于 2016-4-6 09:25:25 | 显示全部楼层
不用这么凑合吧,钉个木箱多好% p0 ~* `9 d% {5 C# }
回复 支持 反对

使用道具 举报

发表于 2016-4-6 09:31:12 | 显示全部楼层
效果如何
5 q3 z! V0 |5 ?. g7 m( K( p' Y* p: c) t- v5 j- g* \. n0 H
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-4-6 09:46:32 | 显示全部楼层
装好还没试~~ 主要对付雕刻时候产生的粉尘,装之前试过 还不错, 细微的都吸走了,粘在木头上的 用嘴吹也反不回来。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-4-6 09:46:51 | 显示全部楼层
本帖最后由 anycat7611 于 2016-4-6 09:52 编辑
% O/ c: x5 E  s* p$ }& D3 t
simonyu666 发表于 2016-4-6 09:31
; [9 y% A+ O- ~9 v3 z2 ~效果如何

) d1 ^& }& s7 M) s装好还没试~~ 主要对付雕刻时候产生的粉尘,装之前试过(风机直接软管试的) 还不错, 细微的都吸走了,粘在木头上的 用嘴吹也反不回来。 箱子早上刚弄好,胶还没干呢~ 没法试啊!  f! Z+ q6 [! S, R: a
回复 支持 反对

使用道具 举报

发表于 2016-4-6 09:47:49 | 显示全部楼层
木工爱好者连钉个木箱都不屑?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-4-6 09:49:36 | 显示全部楼层
xshhh 发表于 2016-4-6 09:47
- v( ^6 A: A* @& E) e! G木工爱好者连钉个木箱都不屑?
. P2 d  _# f. C
嘿嘿~~  正好有合适大小的纸箱~ 木箱子还要密封,倒灰又沉,就将就上了0 Z' V0 b6 b2 T2 L
回复 支持 反对

使用道具 举报

发表于 2016-4-6 10:59:34 | 显示全部楼层
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-4-6 21:39:14 来自手机 | 显示全部楼层
simonyu666 发表于 2016-4-6 09:31
7 C) A$ g) q$ a效果如何

6 c2 X2 A' Q5 Q  e3 y' p9 p( Q8 H7 y" k效果还是比较满意的,飘散在空中的粉尘直接被吸走,粘在木头上的用嘴吹不会往回返,也被吸走,就是隔板上会落粉尘,应该还是打孔板风力更均匀,或者采用更细的隔板。
回复 支持 反对

使用道具 举报

发表于 2016-4-7 22:20:24 | 显示全部楼层
不错
回复 支持 反对

使用道具 举报

发表于 2016-4-8 20:24:24 | 显示全部楼层
不错,也在考虑做一个集尘装置呢
! E  n; b, t& e/ T  F! @+ U- E
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-4-26 07:57:08 | 显示全部楼层
多多的多 发表于 2016-4-8 20:24- L- A  D# w6 R- q4 }$ B
不错,也在考虑做一个集尘装置呢

- k; U+ S1 s6 Z这个只适合吸小灰尘,太大的刨花是不行的  ,因为我雕刻用,所以才这么做的 ,如果有大的刨花就需要考虑别的方案了! 另外推荐下我这款风机,很爽~~ 转速开三分之一就很强的风了 噪音还小,淘宝买的,变频可调速的管道风机就这么一款, r& I7 c, A# J0 I
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-6-18 08:46:48 | 显示全部楼层
谢谢大家的关注,经过一段时间的使用,发现这个对小刨花和粉尘还管用,大刨花(吊磨夹合金木工刀打粗胚时产生的大刨花)是不管用的,飞得到处都是,必须加挡板才可以。
回复 支持 反对

使用道具 举报

发表于 2017-1-5 01:40:53 | 显示全部楼层
牛气
回复 支持 反对

使用道具 举报

发表于 2017-7-24 17:07:13 | 显示全部楼层
可以参考一下,不错帖子。
