坛友帮看下，这个变频器怎么接mach3板？

伪装者

jimmy270970476 发表于 2016-4-4 21:06
8 M; S* P3 B2 k0 p$ S( g看一下主频率来源或频率输入方式（各家厂家说法不一具体看下说明书）选外部输入0~10V 参数很多的 不过要他 ...

* W& \3 \5 v5 @0 O' t多谢！
, z9 ?, T2 {" x& g# q  Q1 x% y

伪装者

maozhuhai 发表于 2016-4-5 10:25

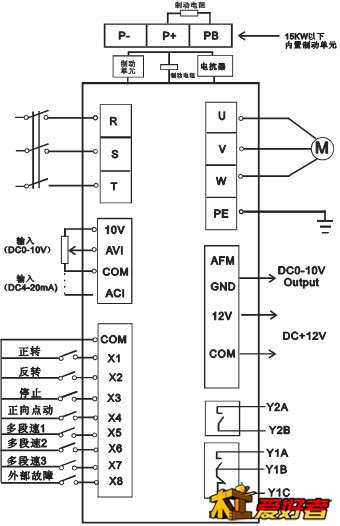

据我观察接线图应该是这样

- I! W7 U* q/ ~" T多谢！我试下~~~
! X1 R0 i; D) G1 L

伪装者

WWL1215 发表于 2016-4-5 12:29
这款控制板端口标记这么清楚，接线还会难吗？我看主要还是变频器设置问题，最高频率400，基础频率400，最高 ...

2 K* h/ K: ]% s+ M; N+ i都设置了。。。就是不行。。哎。。所以还是怀疑接线有问题。。。。

伪装者

maozhuhai 发表于 2016-4-5 10:15
正反转是一个把节点介绍图弄上来我给你弄

0 h7 g' q/ P3 ^, ]! d5 R

随便搞

不懂帮顶

WWL1215

伪装者 发表于 2016-4-5 16:34
' r* n) o# g6 F( O9 V都设置了。。。就是不行。。哎。。所以还是怀疑接线有问题。。。。

; o0 u+ p, X2 N: G变频器手动控制主轴是不是正常的。先不要接在mach3接口板上，把正传端口短接，通电主轴还是不转的话可能是mach3设置问题。

伪装者

WWL1215 发表于 2016-4-5 18:51
变频器手动控制主轴是不是正常的。先不要接在mach3接口板上，把正传端口短接，通电主轴还是不转的话可能 ...

变频器COM跟X1接到板上的主轴开关上。可以正常使用。。就是不能在软件里调节主轴速度~~~~~
  C5 F; A% a4 A
( M1 ]; e9 h4 K/ g如果不接主板，光用变频器，也是可以正常使用的。。。
9 {% ?" F1 g6 T& c* m4 {: u- I

7 n6 j5 |/ h2 T5 U

WWL1215

伪装者 发表于 2016-4-5 20:38
5 b, b5 _0 q4 c1 p( a2 C# J变频器COM跟X1接到板上的主轴开关上。可以正常使用。。就是不能在软件里调节主轴速度~~~~~
6 d2 U) b! }. H" m3 d* f
如果不接主 ...

量下控制板有没有0--10V的电压输出，有的话问题还在变频器设置里面。

伪装者

WWL1215 发表于 2016-4-5 20:43
) J) |- e7 U! [量下控制板有没有0--10V的电压输出，有的话问题还在变频器设置里面。

好的，明天找个表~~~~~家里没有测量工具。。多谢！

伪装者

lovebsm 发表于 2016-4-5 13:24
0 Q/ _/ G8 n9 ~3 x. d试试在你现在接法的基础上再在变频器上AVI和10V端子上接个4.7K电阻

+ r9 h8 g- l* b- {. I家里没有测量跟焊接的工具，明天上班了，厂里找去，多谢！！

lovebsm

伪装者 发表于 2016-4-5 22:07
4 Y, f& K  a4 n# I, w家里没有测量跟焊接的工具，明天上班了，厂里找去，多谢！！

你的板是PWM输出，不是0-10V输出，所以我让你把10V串个电阻接到AVI端子，这样先把AVI拉到高10V电压，通过PWM的导通占空比来调节电压，你试试，应该是没问题的

lovebsm

伪装者 发表于 2016-4-5 22:07
7 x9 H: L4 r, s& M家里没有测量跟焊接的工具，明天上班了，厂里找去，多谢！！

哦，我错了，你的板子有0-10V输出，没看到，不好意思！你的接线方法是正确的，你看一下你变频器的设置，要设置成频率为外AVI端子控制！

伪装者

lovebsm 发表于 2016-4-7 10:47
你的板是PWM输出，不是0-10V输出，所以我让你把10V串个电阻接到AVI端子，这样先把AVI拉到高10V电压，通过 ...

多谢！这里又出差了，事多，有空研究下！
  ?6 }) E' d: }* y2 s8 l2 ^: y/ d

WWL1215

lovebsm 发表于 2016-4-7 10:47
( P% b3 q' W. j你的板是PWM输出，不是0-10V输出，所以我让你把10V串个电阻接到AVI端子，这样先把AVI拉到高10V电压，通过 ...

这个接口板是0-10V输出。

wfliu

来学习   。。。。。。。。。。。。。。。
