自制实木家具---制榫模板的模具

三月三@风筝 · 发表于 2016-4-7 09:52:48

何一刀发表于 2016-4-6 03:102 A3 Y0 H3 f# z4 D8 q
今天又看了几遍，还是没看懂。

鉴于您这么爱学，我就再给您简单点说说。我们手工用雕刻机+轴套靠山加工木榫是不是需要一个模板呢？那么这个帖子就是介绍这个模板是怎么加工出来的-----用的就是那个铁圆环。
用铁圆环加工制榫模板的原理再给你形象点说说：圆环固定住不动，用雕刻机+轴套靠山在圆铁环内旋转一圈，那么加工得到的是一个正圆的模板，然后再用这个正圆模板去加工木料，得到的就是一个直径等于12.7mm的圆木榫。如果用这个圆环移动加工，得到的模板就能加工出我们平时常见的那种木榫。

何一刀 · 发表于 2016-4-10 11:59:39

本帖最后由何一刀于 2016-4-10 12:01 编辑

感谢楼主对帖子进行了补充说明，我用一个比较笨的方法列举一下这个模板制作的公式，模板制作前提是实际制榫的铣刀跟制作模板的铣刀直径要求一致。

一、榫眼
矩形长=(圆环外径-圆环内径)+(轴套外径-铣刀直径)+榫头宽度
矩形宽=(圆环外径-圆环内径)+(轴套外径-铣刀直径)+榫头厚度

二、榫头
矩形长=(圆环外径-圆环内径)+(轴套外径-铣刀直径)+铣刀直径*2+榫头宽度
矩形宽=(圆环外径-圆环内径)+(轴套外径-铣刀直径) +铣刀直径*2+榫头厚度

以上公式如有不对的地方请大家指正，谢谢。

三月三@风筝 · 发表于 2016-4-10 14:00:24

何一刀发表于 2016-4-10 11:59
) w+ i4 o" R" ]0 D6 I. c感谢楼主对帖子进行了补充说明，我用一个比较笨的方法列举一下这个模板制作的公式，模板制作前提是实际制榫 ...

首先感谢你把握贴里讨论的问题延伸了，我在贴里没有讨论制作模板时所需矩形的计算公式，你给我补上了，初步看了一下很正确，谢谢。
但是要提醒您的是，我这贴里着重介绍的是怎样准确制作出那个圆环，如果圆环做对了，制榫模板可以根据要求随意制做（当然用您的公式更快捷些，准确些），至于挖榫眼的模板您可以再去看看我的前一贴，用那种方法挖榫眼的话，就不用制做与制榫模板相对应的挖榫眼的模板了。您只要根据要求用任何直径螺旋金工铣刀做出制榫模板就可以了。然后根据实际榫的大小，直接用那个挖榫眼的工装，带制模板时的金工铣刀去挖榫眼。至于为什么选用金工螺旋铣刀，是因为挖眼时它可以出渣。

三月三@风筝 · 发表于 2016-4-10 14:42:27

何一刀发表于 2016-4-10 11:59
; _& p- B1 R- }8 m5 U- y! }感谢楼主对帖子进行了补充说明，我用一个比较笨的方法列举一下这个模板制作的公式，模板制作前提是实际制榫 ...

朋友您的公式在满足榫卯关系方面是合理的，但仔细想想，用这个制作制榫模板的相同铁环是不能制作不出相匹配的挖榫眼模板的。四角弧度不匹配，极端情况还是原木榫时，你根本做不出榫眼模具。关于矩形相同，制作相互匹配的模板的圆环，应该是两个外径相同，内径不同的两个圆环。我原帖中说错的那个圆环内径确定方法，就是制榫眼模板的圆环了。实际我也有挖榫眼圆环，但是我想用我的挖榫眼的方法就用不到挖榫眼模板了，所以没有介绍。

何一刀 · 发表于 2016-4-10 15:10:24

三月三@风筝发表于 2016-4-10 14:42 G' l& ~$ x' s( u) l
朋友您的公式在满足榫卯关系方面是合理的，但仔细想想，用这个制作制榫模板的相同铁环是不能制作不出相匹 ...

感谢您的指正，看了回复才明白您说的公式指的是如何做这个圆环，我误以为是制作矩形模板的公式，晚上回家再细细阅读，非常感谢。

lmjs · 发表于 2016-4-10 21:16:46

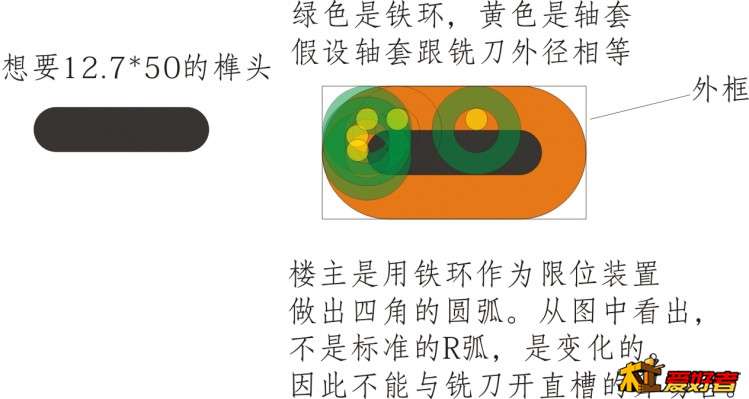

我在电脑中画了一下，结果不同，请楼主指教。

三月三@风筝 · 发表于 2016-4-12 09:32:41

lmjs 发表于 2016-4-10 21:16! A+ v0 o1 W% `) o" l1 F$ o
我在电脑中画了一下，结果不同，请楼主指教。

这个疑问也正是这个方法的魅力所在，也正因为此才叫方转圆模具法，作为木工，方（直）好制，圆（曲）难为。首先你看到的是圆环外沿不是标准R弧，你没注意到在此种情况下，刀路从最高点运行到边侧平行点处这个过程中，圆环是不动的，而圆环内圆在这90°的变化中却是标准的1/4圆弧，而且不管你的榫模多宽，这四个角的弧度永远不会改变，也就保证了各个规格的榫与卯眼永远吻合。
说的直白一点，除了制模板的这个方法了解外，你制作出来的圆环内圆能保证与某一规格刀具挖出的卯眼能高度吻合是才是最关键的。

三月三@风筝 · 发表于 2016-4-12 10:12:47

lmjs 发表于 2016-4-10 21:16
- s$ E: t% O, c" V我在电脑中画了一下，结果不同，请楼主指教。

哦，没看到你的题设，你实说要 211631zzdppehh1hqnb0jz副本.jpg

那么你的圆环与限制它运行的矩形的关系是不正确的，这种情况下矩形的宽度应该等于圆环的外直径。

lmjs · 发表于 2016-4-12 16:17:21

本帖最后由 lmjs 于 2016-4-12 16:20 编辑

三月三@风筝发表于 2016-4-12 10:12& K* k( P+ ?0 l( W1 L. j$ ?) v
哦，没看到你的题设，你实说要那么你的圆环与限制它运行的矩形的关系是不正确的，这种情况下矩形的宽度应 ...

非常感谢楼主的好办法，真是太聪明了，佩服！！！！

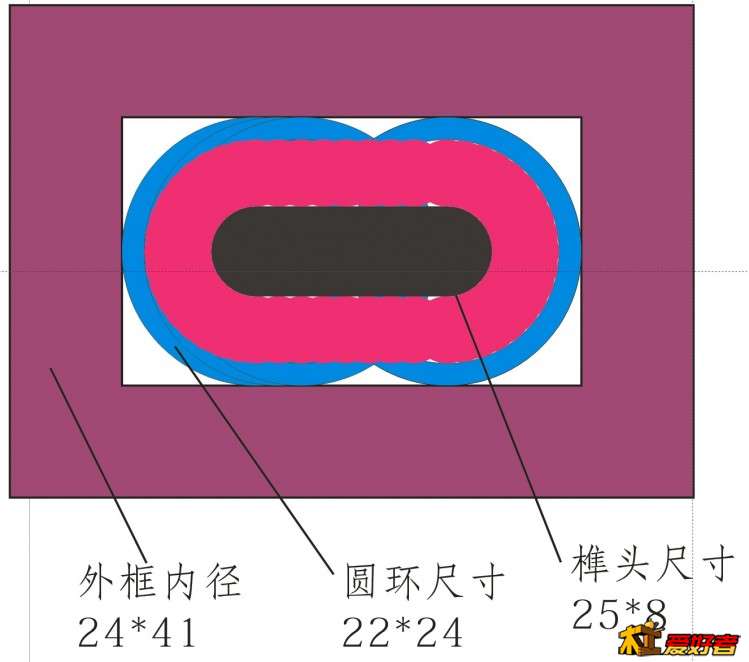

我又在电脑上仔细论证了，结果如图。说明一下：
外框就是限制圆环移动的。
蓝色就是圆环（这张图模拟连续走刀，所以看到的是很多圆环叠加的结果）
红色的就是轴套，或者铣刀。

这个办法真的太妙了，很好的解决了做榫头圆弧过渡的问题。成本很低，只需要找车工加工不同尺寸的圆环即可。

强烈建议版主加精置顶！！！！

三月三@风筝 · 发表于 2016-4-13 09:09:27

lmjs 发表于 2016-4-12 16:17
/ X [6 _4 }) E8 |非常感谢楼主的好办法，真是太聪明了，佩服！！！！
5 G' _6 F6 `- v$ ^* w1 H
% K) N/ D+ ]2 h0 J$ g我又在电脑上仔细论证了，结果如图。说明一下：

“只需要找车工加工不同尺寸的圆环即可。”
此言差矣！根本用不着加工更多的圆环，如果那样这个方法就不值得用了。如果你的雕刻机不换，并且直刀够精准，那么你只用一个这一个圆铁环就可以了。

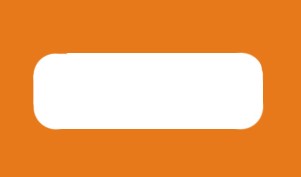

要说清这个问题，还得从榫型上说起，为什么我们老祖宗用的方榫到了我们这一代就非得换做端头是圆弧的了呢？是更牢固、更科学吗？答案肯定是不是的。原因是为了追求效率，我们使用的工具变化了，我们应用的是直刀这种旋切工具，受旋切工具加工特点的限制，我们的卯眼端头部位加工出来的是圆弧，无法加工成方形的了，所以我们的木榫才被动的改变了原来的形状。那么为什么我们看到的榫型多为端头是半圆形的呢？那是因为我们在加工卯眼的时候，喜欢多宽的卯眼就选用多大直径的刀具来加工造成的，所以为了能够适应实际的需要，我们就像我们的前辈们需要准备很多规格的凿子一样，也需准备很多直径不同的直刀。但是现实的需求总是林林总总，再多的刀具也还是很难满足需求，既然麻烦又不完美干嘛要选择这条路呢？用一种刀具难道就不可以解决所有规格的卯眼吗？答案是可以的（方法见我上一贴），而且很简单，很完美。那么用这一种直刀挖出的卯眼除等宽一种外，其余的卯眼形状如下图：卯眼.jpg

因为卯眼四角的弧度只有这一种，那么制作制榫模板的磨具铁圆环也就只需一个就可以了。

lmjs · 发表于 2016-4-13 09:31:19

三月三@风筝发表于 2016-4-13 09:09
) T n6 t; Q5 b+ D, i$ B" k“只需要找车工加工不同尺寸的圆环即可。”
6 P; w7 J; X: p( F' {此言差矣！根本用不着加工更多的圆环，如果那样这个方法就不 ...

说的在理。谢谢！

白发不惑 · 发表于 2016-4-13 11:49:35

高人，学习

雕刻机迷 · 发表于 2016-7-23 12:26:35

有图片就好了

liumin · 发表于 2016-8-4 20:23:13

先看在学

爱鱼装修 · 发表于 2016-8-30 18:08:55

谢谢学习了
