中毒匪浅，开始自制雕刻机了

老娘们上树 · 发表于 2016-3-31 20:50:49

随便搞发表于 2016-3-30 22:29* n/ g( z- `4 T) Z( a
能发个你控制板和驱动板的连线图吗

高清图，我上传上吧。

Mach3_DIYCNC接线参考图_超清.rar (2.77 MB, 下载次数: 111) 按照上面接就行。

老娘们上树 · 发表于 2016-3-31 20:53:43

wj237905667 发表于 2016-3-31 09:33
0 s; @- s! y. y; M+ q. t为什么要4个电源？？？独立不干扰吗。。。哪个商家忽悠你买4个的哪有加装滤波器来的好啊

滤波器怎么装？多少钱一个

拙技匠心 · 发表于 2016-3-31 21:23:21

环牛加滤波很把稳但成本会上去。。。。给哥们参考

wj237905667 · 发表于 2016-4-1 11:03:02

本帖最后由 wj237905667 于 2016-4-1 11:05 编辑

老娘们上树发表于 2016-3-31 20:53: r6 \. Z! h3 j, f7 q+ p6 P& J3 s
滤波器怎么装？多少钱一个

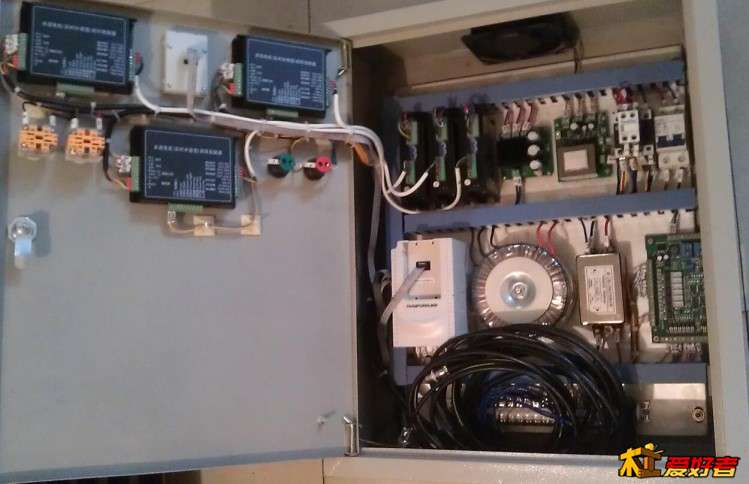

拙技匠心在18楼给你上了图了就是在牛环边上那个长方形的东西淘宝二手日本进口的 25元一个牛环也便宜的 400W的280元比开关电源好的多就算买好的大功率开关电源也不止这个价别指望100块钱的开关电源能好用干扰要搞死你的用牛环出的是交流电你买个带带滤波功能的变压器牛环出36V交流变压整流到直流50V左右的（看一下你的步进驱动的电压范围，我的电压范围是24到80V）50元一个买个滤波器二手进口25元装在变频器上别干扰问题你做雕刻机会省心的多（刚才有趣看了下他的图片我的一套是跟他一样的我去闭环步进套装）

wj237905667 · 发表于 2016-4-1 11:06:23

拙技匠心发表于 2016-3-31 21:231 P1 c; C( d3 o& b( P. H- e, A
环牛加滤波很把稳但成本会上去。。。。给哥们参考

我去我的一套是跟你一样的

拙技匠心 · 发表于 2016-4-1 11:18:00

wj237905667 发表于 2016-4-1 11:03. D! A5 r5 S$ h1 i; k' B o9 V
拙技匠心在18楼给你上了图了就是在牛环边上那个长方形的东西淘宝二手日本进口的 25元一个牛环 ...

当时我不懂买的是国产新的都蛋疼蛋疼！！！！不过也不出问题就是了但质量肯定没有拆机的好

拙技匠心 · 发表于 2016-4-1 11:18:23

wj237905667 发表于 2016-4-1 11:066 W$ x/ d& E1 Y" ?3 Y" a
我去我的一套是跟你一样的

你机器也是阿乱的？？、

wj237905667 · 发表于 2016-4-1 13:39:27

拙技匠心发表于 2016-4-1 11:18% J: c2 s$ l% b- Q6 Y3 I, j
你机器也是阿乱的？？、

不是只是这套系统和你一样的机架我是用武藏300点胶机改的

井底之我 · 发表于 2016-4-1 18:49:53

老娘们上树发表于 2016-3-31 20:50
7 j0 k8 F, V4 J! I0 A高清图，我上传上吧。按照上面接就行。

沾了点光，我也下了一个。谢谢你

随便搞 · 发表于 2016-4-1 20:30:07

懒懒发表于 2016-3-31 09:23
: ^4 q( g, r" A3 g我用的是淘宝买的几十元控制板

你怎么没接线

yinjianjunmg · 发表于 2016-4-2 13:30:51

569350810 发表于 2016-3-31 12:33
7 @- F; N4 |5 q5 m没必要用四电源，不过他的走线还是很整齐的

他的线还没走完。。。

此言早矣！

青石上行刀 · 发表于 2016-4-11 16:32:19

不懂电器元件是我的先天不足，只看不动手是我的硬伤·····

佛山刘志 · 发表于 2016-4-15 22:33:17

没看明白

钓小雨 · 发表于 2016-4-16 07:19:10

学习中

随便搞 · 发表于 2016-4-16 23:50:19

老娘们上树发表于 2016-3-31 20:50
3 j0 E! {) d1 D* z% ]5 d高清图，我上传上吧。按照上面接就行。

谢谢，就是连线搞不懂
