这个4合一到顺开关怎么接

木一品 · 发表于 2016-3-29 21:56:42

机械师DIY 发表于 2016-3-29 21:20. s3 v5 C7 X1 u w( n; l
路过、最好说明开关作用，正反转？还是带调速的

质控制启停正反转

木一品 · 发表于 2016-3-29 21:58:41

ysselon 发表于 2016-3-29 21:33
% d3 g$ a/ ]- H# F要在新开关上稍微改动下，有万用表就最好了，量出哪几根是电机绕组的线那几根是电容的线，就好接了，

。。万用表不会：（（（上面热心朋友的帮助再找个懂点电工的应该可以，，目前还没时间接

ysselon · 发表于 2016-3-29 22:43:21

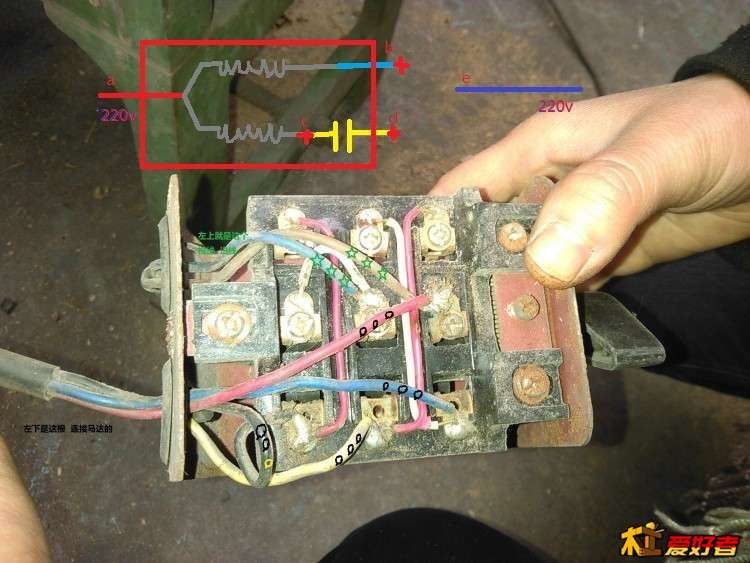

看图

ysselon · 发表于 2016-3-29 22:47:10

ysselon 发表于 2016-3-29 22:43 h X3 v0 N0 B9 s
看图

电机出来4线。abcd。
正转bde接一起，反转bd接一起ce接一起

西海猎人 · 发表于 2016-3-30 11:53:52

最简单的办法旧的怎么接新的照葫芦画瓢
