还是想不通四仰八叉凳子上的复斜榫眼怎么凿和定位

backchangwindy

# t: j3 J2 u! a
+ F* _# P/ ?5 S5 y1 e. ]从早上八点一直研究四仰八叉小凳子，凳脚和横撑都理解到了。但唯独就是凳子面的复斜榫眼怎样凿，同时兼顾两个斜度，但我看帖子的都只是一个斜度的定位确定反面榫眼的位置，想得头脑好胀。有无好心人为我解答下呢？

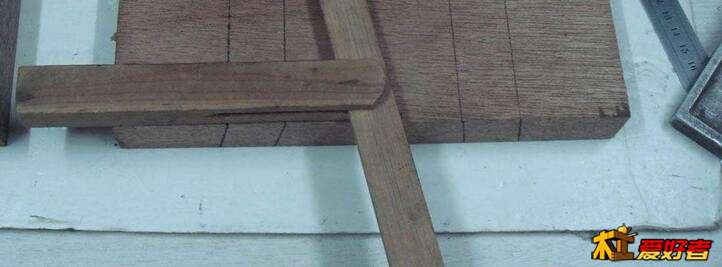

补个图片：
- g6 k6 O' x( E* }! Q
只是一个斜度定位，最后怎样出来复斜的榫眼呢？
! o1 r# a: }- q- ?; Y- U, m# x5 c

如是木头

看看辛老的视频，是直接上凿子的，可以自己按照复斜角度锯个木块做靠山。

backchangwindy

如是木头 发表于 2016-3-26 15:24
- D$ ?" q4 H8 i' w看看辛老的视频，是直接上凿子的，可以自己按照复斜角度锯个木块做靠山。

谢谢回复！我看过辛老的，不过他的是比较复杂的四角八叉，还没看懂。我主要是想知道如何定位下面的榫眼，我看都是只是一个面放斜线下去，另一个面是直线下去的，感觉凿下去不是复合的斜面，但做出来的是复合的，有点想不懂
. _/ [! t) R7 d( y, W

refa21

可以在脚上解决一个方向！

cclizy

先画凳腿上的榫线，画完是不是就应该有凳面卯的宽度了呢？

如是木头

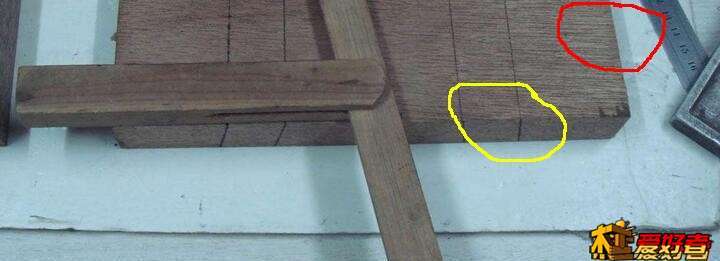

如果仅画了黄圈内的线，那只能确定一个斜度，要接着在红圈的边上再按照斜度画线，这样底和面的榫眼就是复斜度的。如果凳子正侧面放一个斜度，就用一个尺来画，如果不是一个斜度，就要定出不同斜度来画线。。。

没事玩玩

在两面画，错位画，

aeiowow

个人愚见，四个边上全画斜线，俩平面把线连起来，角度应该出来了
/ H( ^$ w! O6 j

汶峰楠木

先定中线，自己好好想想 很简单的

zdsg118

木友可以看看黄春林的帖子。

红土地1

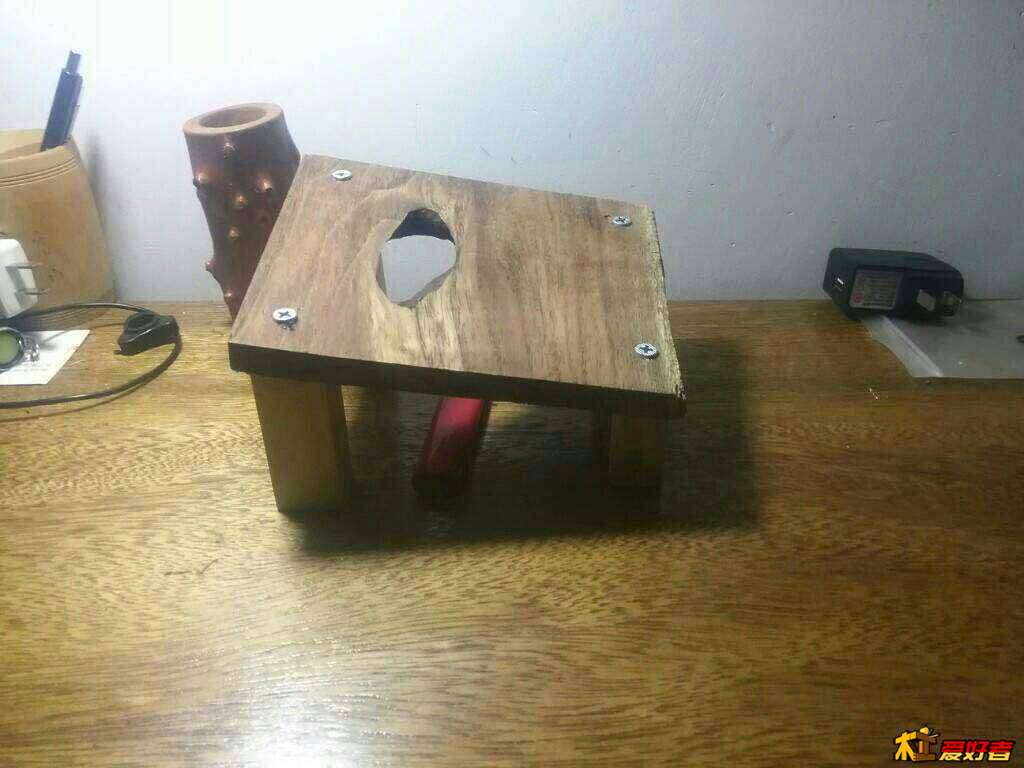

楼主，给你个图。
3 J& }6 \$ l3 F5 e0 p; `/ S/ _! }如果你想办法把凳面装夹固定成图中样子，那就直接垂直凿眼吧，出来的榫眼就是复斜的。

) W6 O2 y% A0 j% z8 ^

木匠的徒弟

红土地1 发表于 2016-3-26 23:27
楼主，给你个图。
& {9 w' u+ G6 v# B! k如果你想办法把凳面装夹固定成图中样子，那就直接垂直凿眼吧，出来的榫眼就是复斜的。
6 Y9 b1 ^% r3 ?! o: T/ _4 L& _5 [
' V1 ^3 Y* s$ x; h* ] ...

) _9 B: q8 ~. `6 l) S" O5 V好辅具。
, X- `6 o$ L  G

假装是木匠

红土地1 发表于 2016-3-26 23:27
楼主，给你个图。
5 B/ v2 |. e7 q如果你想办法把凳面装夹固定成图中样子，那就直接垂直凿眼吧，出来的榫眼就是复斜的。
: V( P( w: }" v  e6 v- k& e. n0 f0 T
* }% K  |0 `1 ]+ j- b* u& L ...

非常同意红土地公的方案。

backchangwindy

红土地1 发表于 2016-3-26 23:27
楼主，给你个图。
' [$ J% x' V4 Q" B2 _) o3 w如果你想办法把凳面装夹固定成图中样子，那就直接垂直凿眼吧，出来的榫眼就是复斜的。
$ T7 E( }$ M6 C3 e
...

$ j" q$ H6 X* K; N谢谢回复！！看到你的图我已经有所了解了
2 w6 m+ N9 B5 `

landie3854

用电钻打孔，垂直90度，再把凳面平放你要哪边就垫哪斜度可以随便调。
