仿一个宜家折叠餐桌

ite322

之前看过论坛有人发过这个宜家的折叠桌，折叠方式很有设计感。
美中不足是宜家采用的为刨花板结合五金件方式。时间久了肯定会出问题，尤其是不耐操。
另外结合自己家的特点，宜家尺寸也不合适。
想做一个长度1米2；宽度平时60厘米，家里小聚时展开为1米1宽的餐桌。这样平时满足3-5人使用。展开就是近1米2的一个方桌可以满足10人左右的小聚。因为对结构考虑的问题，想采用榫卯结合五金件方式。桌腿采用松木6cm木方，框架为1.7cm厚10cm宽的松木板上白色水性漆。桌面采用橡胶木指接板加木蜡油的方式。
周末利用家里一块松木板做了个8cm的小方桌实践下各个部位的连接及角度配合。
一个人，手动完成，比较累因为工件小，也没有木工桌，蹲在地上把一块2cm板子刨成0.5cm厚对于我这个新手来说活动量够大了。一块35cm长9cm的板子，长期扔露台，发翘严重。足足刨了2个多小时，再站起来~~~嘿这酸爽。。
过程就没拍图，看着半编织袋刨花就够了。
直接上成品，由于太小，厚度又不敢太薄，所以底下限位杆只能斜着，鸡算了下，以后做成大桌余量很多直着没问题。
成品定位杆用8mm圆木榫，这个模型只能牙签了。。。
上图：

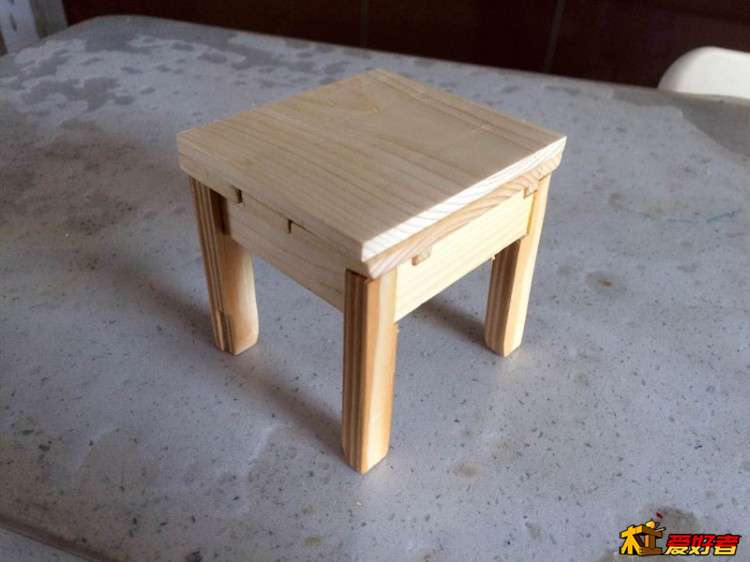

折叠状态：

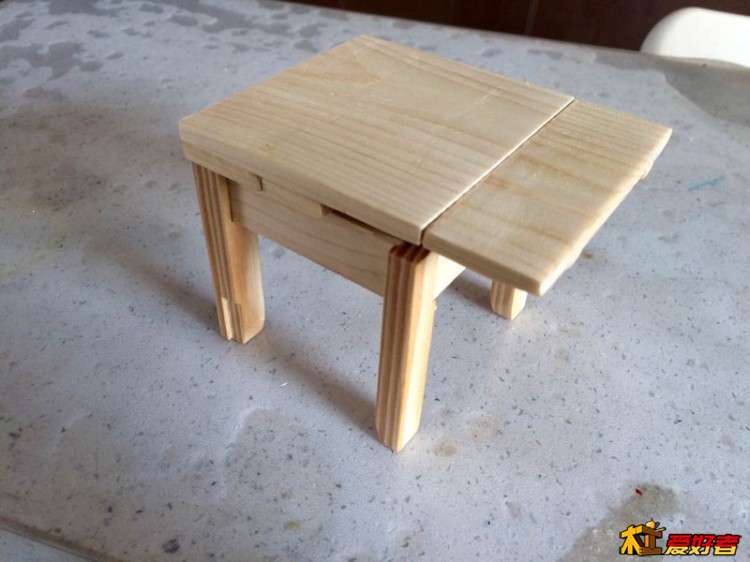

展开一段：

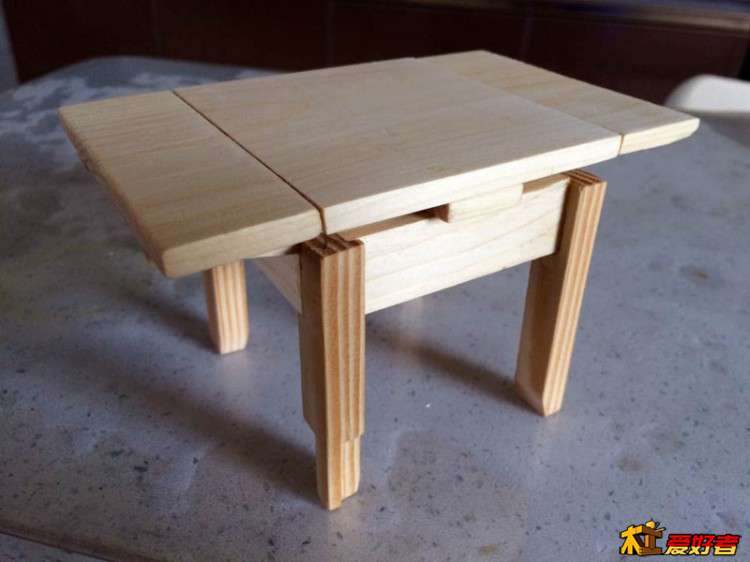

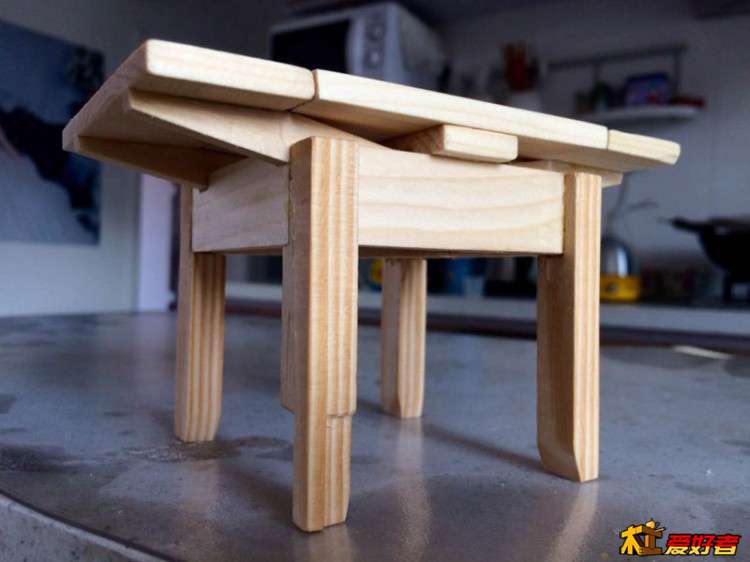

展开两段：

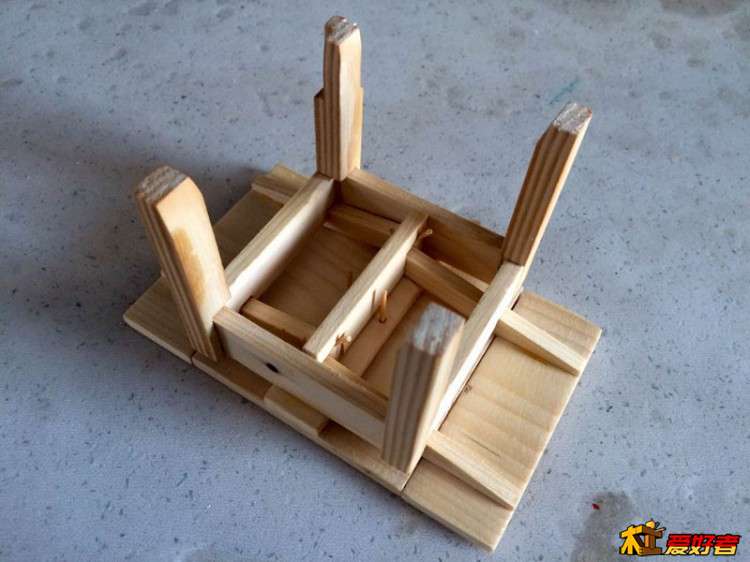

底部结构：



桌腿开榫槽时候算错了所以掉头又重新开的。
最后有个问题，如果桌腿我用指接板三层错位圆木榫加2代太棒胶拼成木方强度够么？

tjfish888

做的不错哟

总是幻想的小孩

这个好。有详细图纸就好了

ite322

总是幻想的小孩 发表于 2016-3-22 09:57
这个好。有详细图纸就好了

图纸宜家官网就有，原理一看组装图就知道。但是需要按自己的尺寸重新算，很多五金件也需要替换。

wfb0987

做的很好。桌腿最好用实木

nn_nn

感觉很迷你的说，好可爱

liuwenzheng

这个设计不错

华府百利

做工不错。

ite322

liuwenzheng 发表于 2016-3-22 14:31
这个设计不错

嗯宜家有些设计还是很好的

ite322

华府百利 发表于 2016-3-22 19:30
做工不错。

细节实际差很多。做的也比较急，手也很生。

ite322

wfb0987 发表于 2016-3-22 11:48
做的很好。桌腿最好用实木

是啊，我就是担心指接板拼腿时间久会有问题。可桌面是橡胶木指接板的，腿用什么好呢。松木太软担心时间久会摇晃。

liuwenzheng

买7*7的木方，也不贵

sztlxxljz

好想法

陈悦健

迷你好好看！

木友瓜瓜

不错
