自己做一台铣床

老山东李 · 发表于 2017-4-15 22:02:40

工藤静香发表于 2017-4-14 22:51
) d3 o. t) J& s. o8 n% \楼主最近还上论坛么？如果电机采用三轮车电机怎么样，三轮车因为载重大，电机功率一般都是650w上下，我想 ...

电动车电机可以是可以，就是个子太大导致z轴负重太大容易提前磨损，中华diy论坛有个哥们把电动车电机直接改为电主轴装铣刀，你可去看看学习下

老山东李 · 发表于 2017-4-15 22:09:32

工藤静香发表于 2017-4-14 22:44
* M6 k  e. m+ @/ E  n0 X楼主，我问你一下哦/ F! T! l8 K# c3 ^+ C& i4 y
      1、这样做下来喉深有多少？喉深大了对升降燕尾槽寿命有影响么？* ?' H+ t" T) q" X8 a5 J4 y
      2 ...

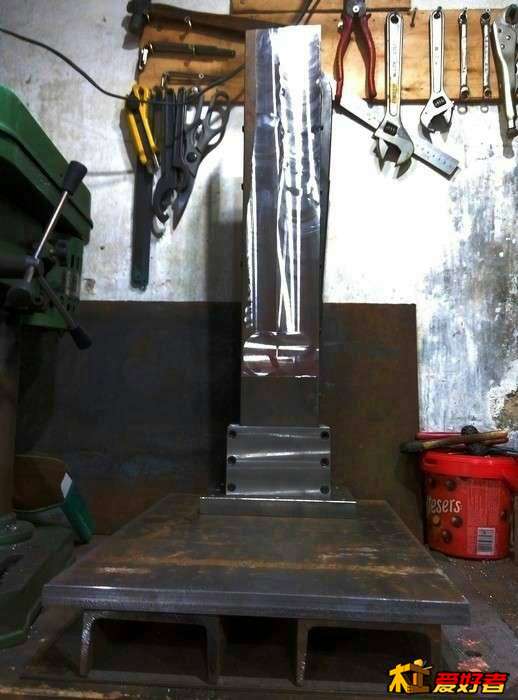

喉深是什么意思不太懂，我用的20mm的a3钢板

工藤静香 · 发表于 2017-4-15 23:49:59

老山东李发表于 2017-4-15 22:09
" \- v" P, U" B* ^( ?喉深是什么意思不太懂，我用的20mm的a3钢板

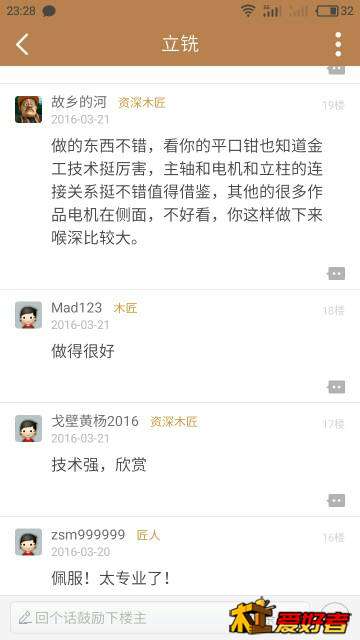

都一年了，楼主还能回论坛回帖这太好了，好多师傅都是发帖后就忙去了，”喉深”是我引用19楼的概念，就是立柱到铣刀头的距离，距离太大就像你说的产生力矩增加磨损，我就是想问您的铣床这个距离是多大，既能保证前后行程，有不会导致太大磨损。

工藤静香 · 发表于 2017-4-16 00:24:30

老山东李发表于 2017-4-15 22:09 H- ?* Q( R6 A, o. V2 A
喉深是什么意思不太懂，我用的20mm的a3钢板

钢板的刚性是够了，但吸震性肯定要低于铸铁，我想用10#槽钢做，比您用20mm要差很多，能不能里面灌铸水泥来提高吸震性？您的电机是用无刷的么？因为三轮车的电机我比较熟悉，而且本身体积大但重量好像不大，如果和您的电机重量差不多，我还是想用种电机。

老山东李 · 发表于 2017-4-16 11:27:35

工藤静香发表于 2017-4-16 00:24% `; x, r1 V" k) h" K& v( I
钢板的刚性是够了，但吸震性肯定要低于铸铁，我想用10#槽钢做，比您用20mm要差很多，能不能里面 ...

不推荐槽钢，很多都不是国标槽钢，加工成本反而很高，硬度不均匀，你可以淘宝买钢板，卖家会帮你切割甚至六面加工铣平都可以的，现在机械加工行业不景气，

老山东李 · 发表于 2017-4-16 11:28:06

我用的电机是有刷的

工藤静香 · 发表于 2017-4-16 11:32:12

老山东李发表于 2017-4-16 11:27 8 V6 [: T$ w) m9 z' h
不推荐槽钢，很多都不是国标槽钢，加工成本反而很高，硬度不均匀，你可以淘宝买钢板，卖家会帮你切割甚至 ...

嗯，谢谢楼主，还想问一下楼主铣床的铣刀头到z轴的距离是多少？因为电机放在主轴正后方这个距离会比较大，我的金工水平不怎么样，这个距离大了怕不稳。

老山东李 · 发表于 2017-4-16 11:32:11

工藤静香发表于 2017-4-15 23:490 G5 K6 n& A5 x. d. w0 I+ x* L
都一年了，楼主还能回论坛回帖这太好了，好多师傅都是发帖后就忙去了，”喉深”是我引用19楼的概念，就是 ...

我的xy两轴加工有效面积大约是25*25厘米吧

老山东李 · 发表于 2017-4-16 11:34:22

工藤静香发表于 2017-4-16 11:32
3 K* P4 N: e; S8 i; m! d嗯，谢谢楼主，还想问一下楼主铣床的铣刀头到z轴的距离是多少？因为电机放在主轴正后方这个距离会比较大 ...

这个距离要看你的电机怎么摆放，我的伸出来30厘米多一些吧，

工藤静香 · 发表于 2017-4-16 11:48:03

老山东李发表于 2017-4-16 11:34 . A. ~4 D% t/ q9 m
这个距离要看你的电机怎么摆放，我的伸出来30厘米多一些吧，

我想按照你的方式放，既平衡又好看，论坛上别人都是放侧面，不美观又会产生“一边倒”的倾向。因为我原打算用槽钢做，底座是两块槽钢拼接，底座宽度只有20mm，因此平衡性差。后期我想还是用钢板做，我是用手锯割的，手锯的宽度不足10cm，只能切割10cm宽的钢板，所以我一直止步于这一点。

老山东李 · 发表于 2017-4-16 12:05:03

工藤静香发表于 2017-4-16 11:48
5 |/ }% A2 v2 d# e: O6 Q我想按照你的方式放，既平衡又好看，论坛上别人都是放侧面，不美观又会产生“一边倒”的倾向。因 ...

你的槽钢不是国标，看起来比较单薄，勉强做起来也是抖得厉害

工藤静香 · 发表于 2017-4-16 17:56:58

老山东李发表于 2017-4-16 12:05 2 ~! Y H3 t3 d( S: T
你的槽钢不是国标，看起来比较单薄，勉强做起来也是抖得厉害

嗯，我这是南宁，宜居城市，没有工业，勉强捡到一点槽钢，钢板就算有地方卖也很难叫人零切给我，楼主你的铁材不算加工一共是多少钱？如果不超过300，我就搞你那样的低配版:立柱45cm高，底座45cm长，25cm宽，钢板厚度15就行了。
你的金工水平过硬，铁板都是锯成方方正正的然后打孔攻丝，再统一螺纹拼接，这个我没法搞，我把一块槽钢锯断都花了差不多一个小时，然后划线挫平，要半个小时，最后立柱和底座焊接在一起，槽钢我也打算用螺纹钢筋焊一遍加强，最后灌铸水泥，我想这样的复合装甲也抵得上一整块钢板了。

老山东李 · 发表于 2017-4-16 22:24:49

工藤静香发表于 2017-4-16 17:56/ g: w4 d8 o# q1 a, `9 v6 O
嗯，我这是南宁，宜居城市，没有工业，勉强捡到一点槽钢，钢板就算有地方卖也很难叫人零切给我，楼主你的 ...

300块钱。。。。。兄弟你预算多少？我这台算材料钱和工时钱比买的都贵了，
diy是按需制作适合自己的工具，你要看一下自己的未来用途，

工藤静香 · 发表于 2017-4-17 01:12:13

老山东李发表于 2017-4-16 22:24 4 [/ \4 \/ b# B3 E, B0 c. _
300块钱。。。。。兄弟你预算多少？我这台算材料钱和工时钱比买的都贵了，% R& o3 g! P8 ^, L' s- d% a
diy是按需制作适合自己的工具 ...

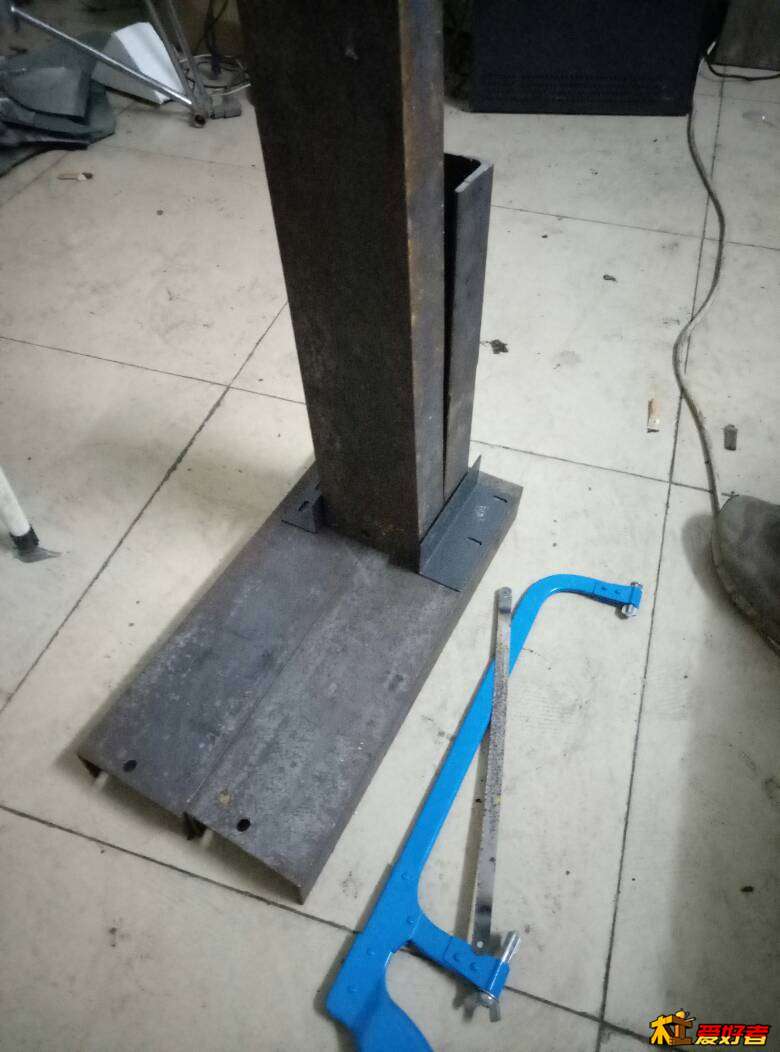

论坛里有位师傅也是用10#槽钢做的立柱，我也是按图索骥找来10#槽钢把立柱、底座全给做了

，槽钢是2米的，做成45公分高，45前后长度，25左右宽度，我的比较小，目标是铣个键槽，飞个平面什么的，飞钢板的侧缘是无可企及了。
      我是想问不包括主轴和加工费用，单单是立柱和底座花费的铁材是多少钱？你的整体是150公斤，去除电机和主轴100公斤多一点，算算应该超过300块了，哎。

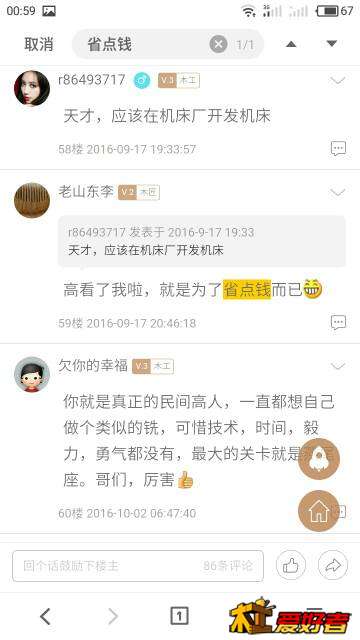

      我是看到你说的想省点钱，所以以为你做的应该比商品铣床要便宜，因为一台铣床旧的也要2000，新的5000，所以我预算是1000块。
      我是想用钢板的，也不想用槽钢，看到你的铣床像个大黄蜂似的，看着我心理激动，但我这里没有钢板零售的，哎，没办法，看到别人用槽钢做，我只能去捡一点槽钢慢慢用手锯切，我的金工能力弱，最后还要找人焊接。

工藤静香 · 发表于 2017-4-17 01:45:41

老山东李发表于 2017-4-16 22:24
' o# m# G4 ~; k300块钱。。。。。兄弟你预算多少？我这台算材料钱和工时钱比买的都贵了，
6 P8 L! z1 u/ {5 b3 Ldiy是按需制作适合自己的工具 ...

   我的定位是桌面铣床，您是用机加工，切割、铣平、攻丝最后螺纹拼接，我搞不来，干脆就找好垂直后直接焊接成型，十字拖板和升降拖板没有机器铣不了燕尾，更搞不来，只能买现成的，因为加工小件而已:

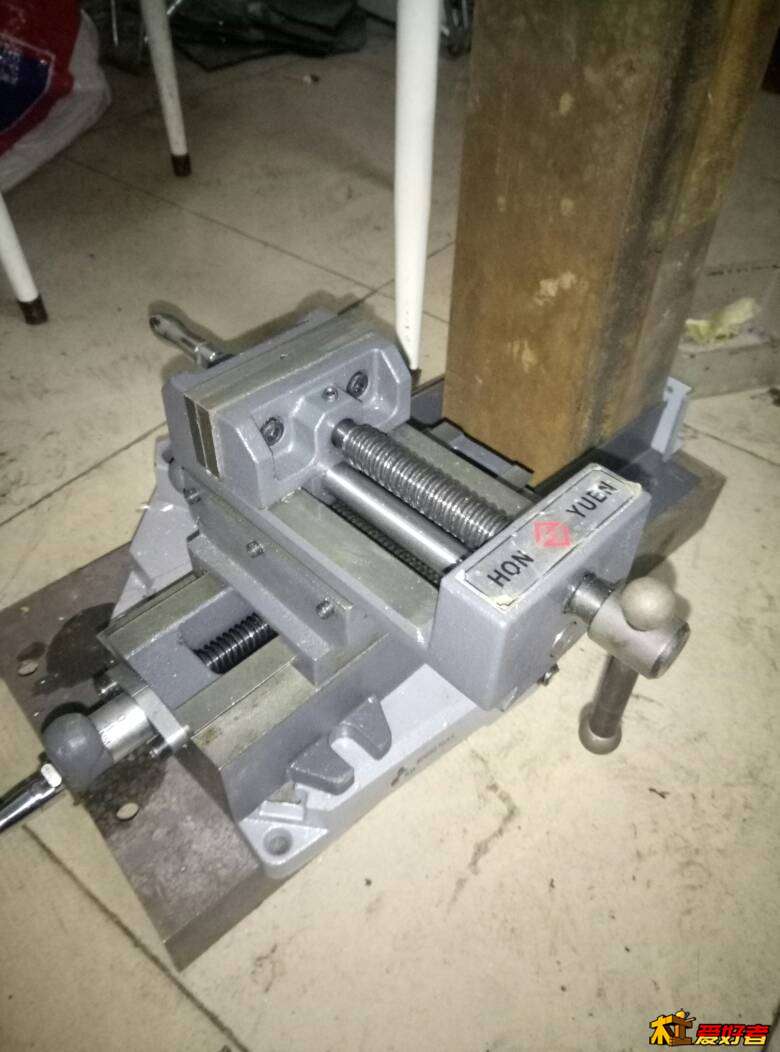

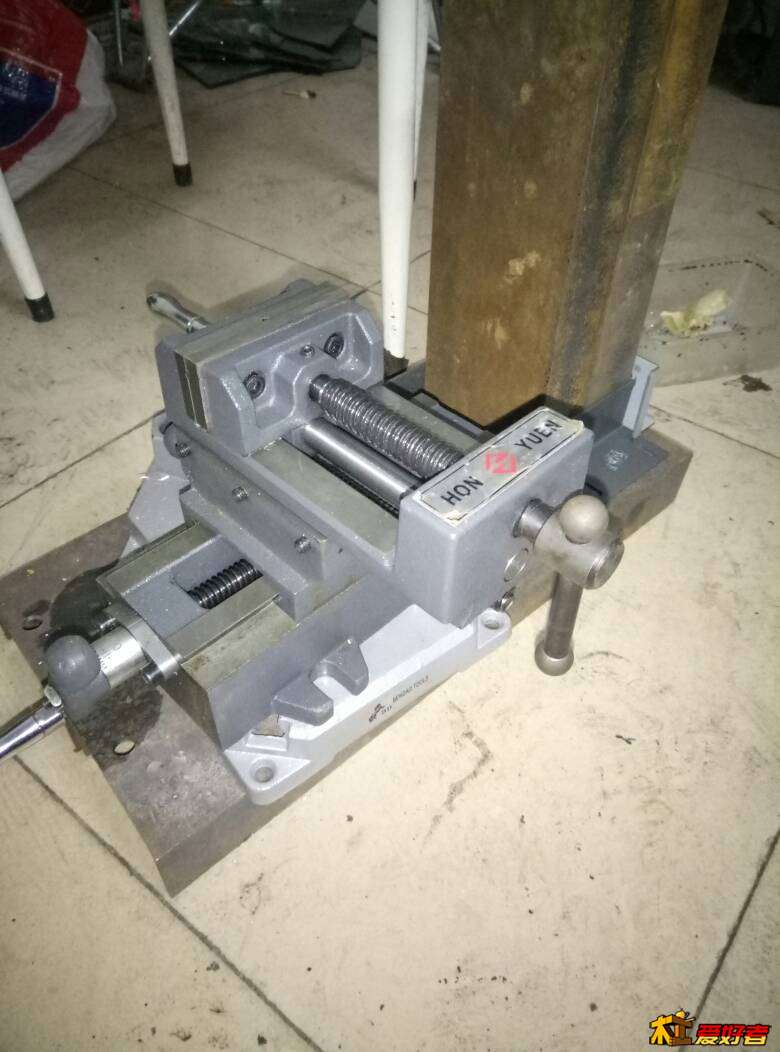

   就买了十字台钳，花了200
   槽钢是捡废旧的，给了人40块钱
   焊接花了20块，两根焊条
   水泥一包50公斤的，20块
   主轴用er20  150l，20块。
   轴承7204两个，35块
   轴承座用204锯轴，含运费63
   动力想用手电钻，皮带传动，自己有，不花钱。
   皮带轮是自制的，6404的轴承用ab胶水粘死，上下用木板ab胶粘合形成一个槽，还没上皮带，先这样用，等铣床做成后再加工一个皮带轮。
