回20楼:云石机加一个底座就行,具体做法:取一块5毫米厚,长25厘米,宽16厘米的钢板,云石机底板前端焊接一段口径8毫米或10毫米的无缝钢管,安装完毕直接在底座切割一道缝就行了,底座腿的高度根据个人喜好决定,具体看图: |
-

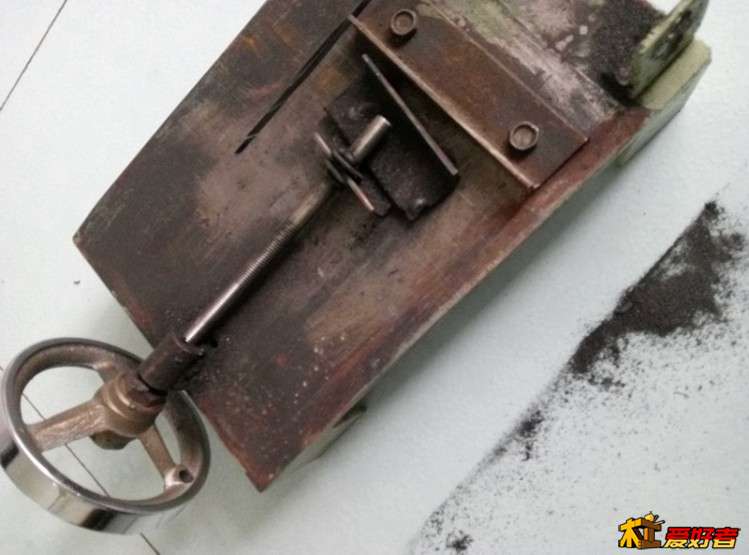

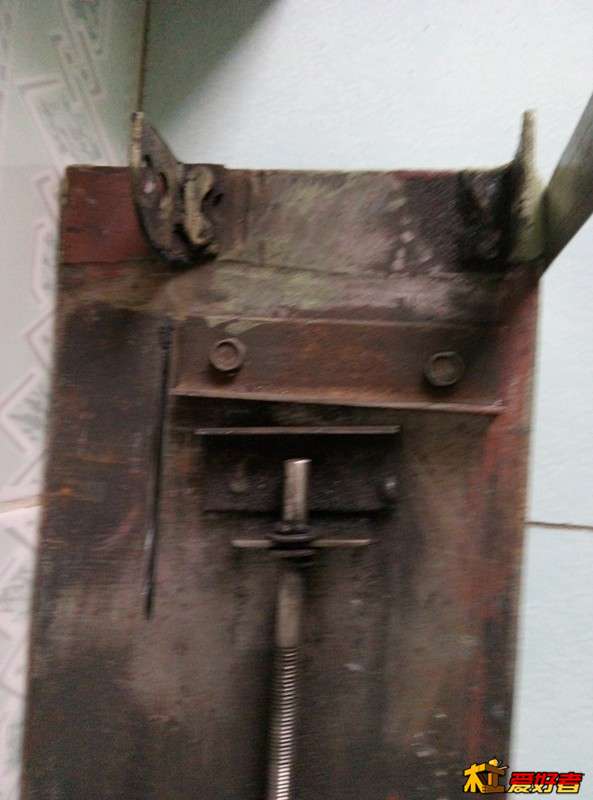

5毫米厚的钢板,加一个小丝杠
-

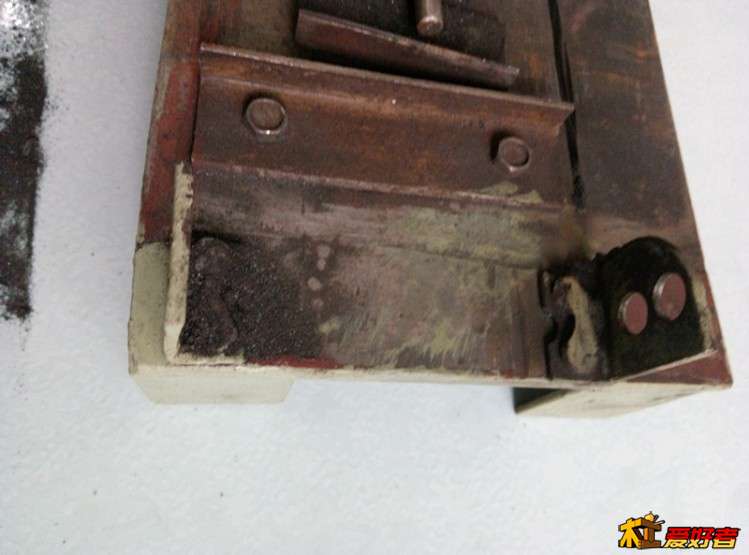

钢板前端焊接两个固定角,孔径与云石机的无缝钢管相匹配,不能用旷量
-

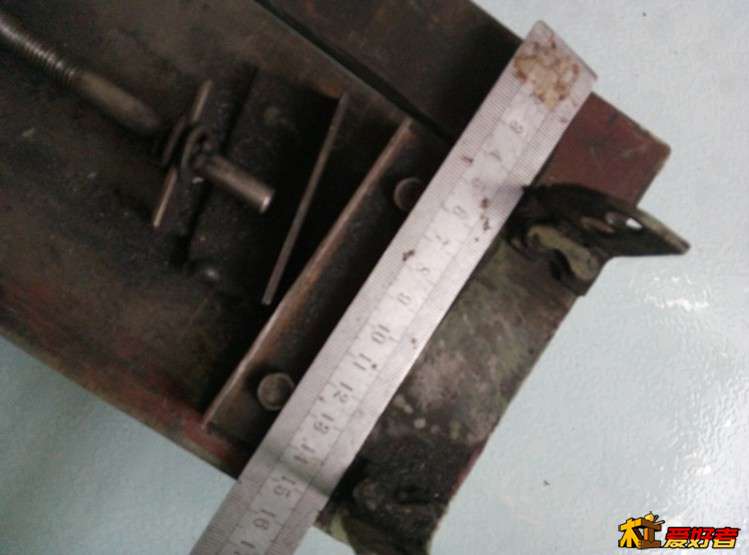

固定工件角铁不要太大
-

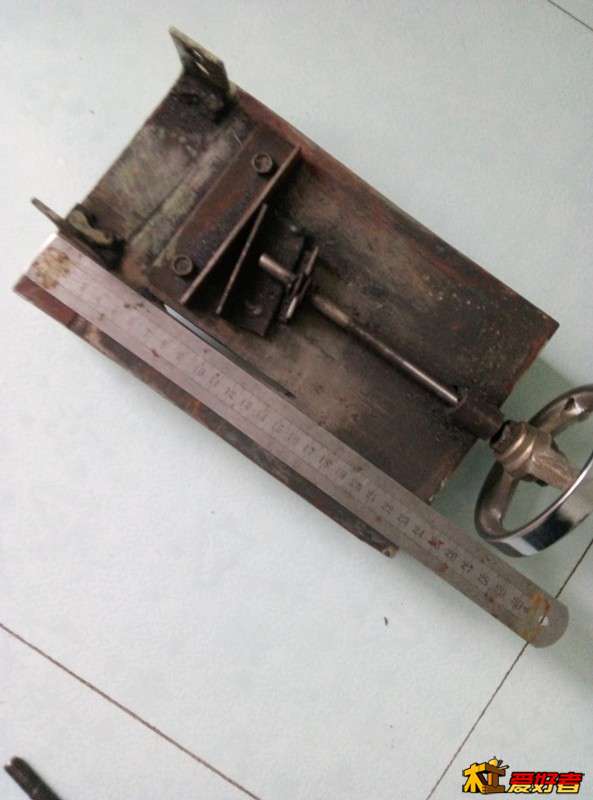

就是这个样子
-
2个角之间不应有旷量
-

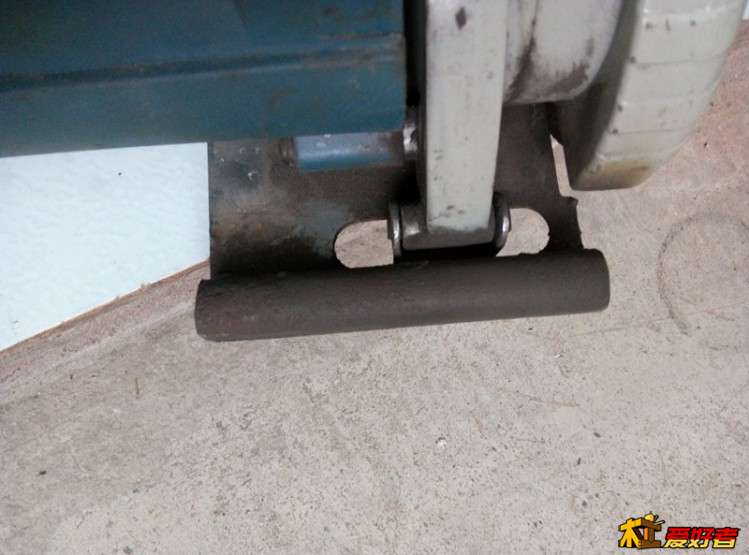

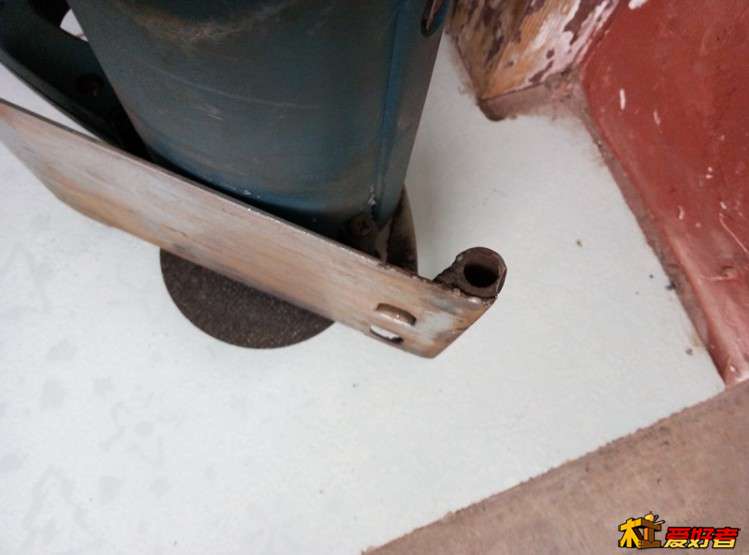

口径8毫米的无缝钢管
-
同上
-
同上
-

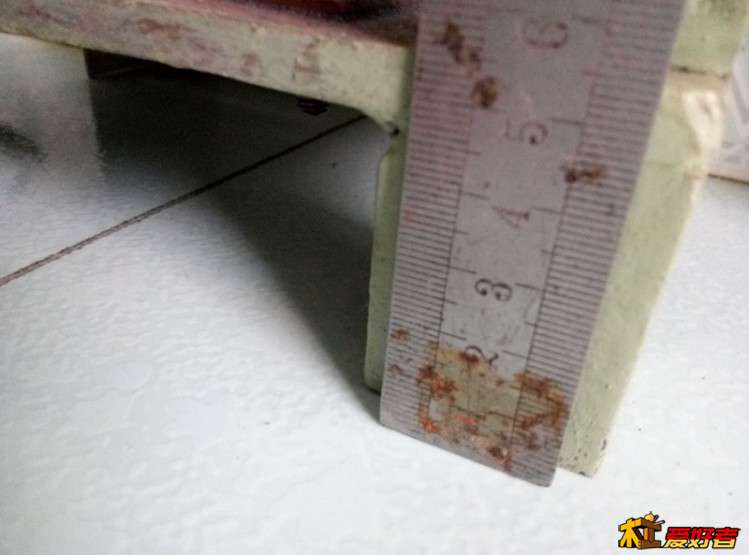

高度可以自定
-

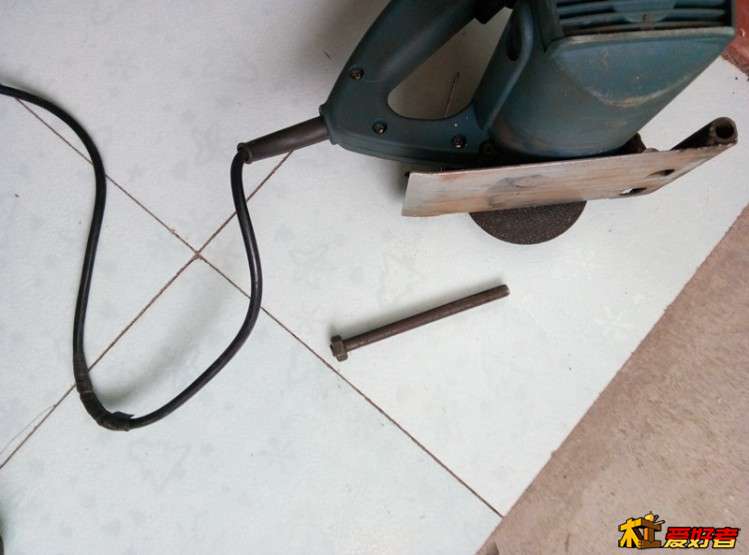

直径8毫米的起落轴
-
-
云石机支点角根据你的云石机的大小决定
-

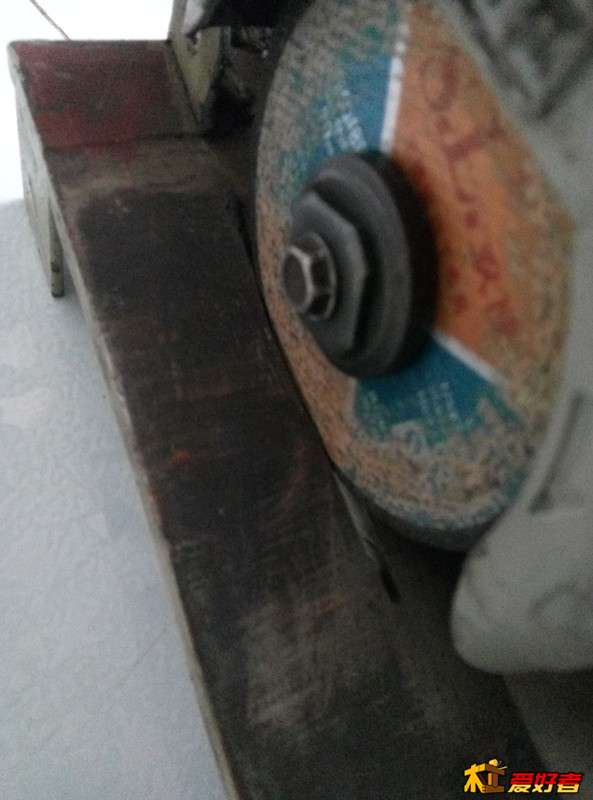

准备切缝
-

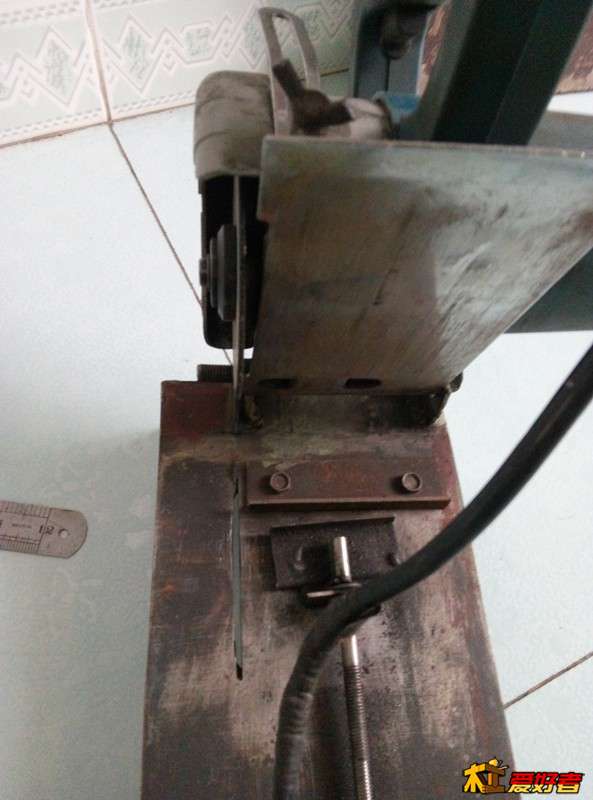

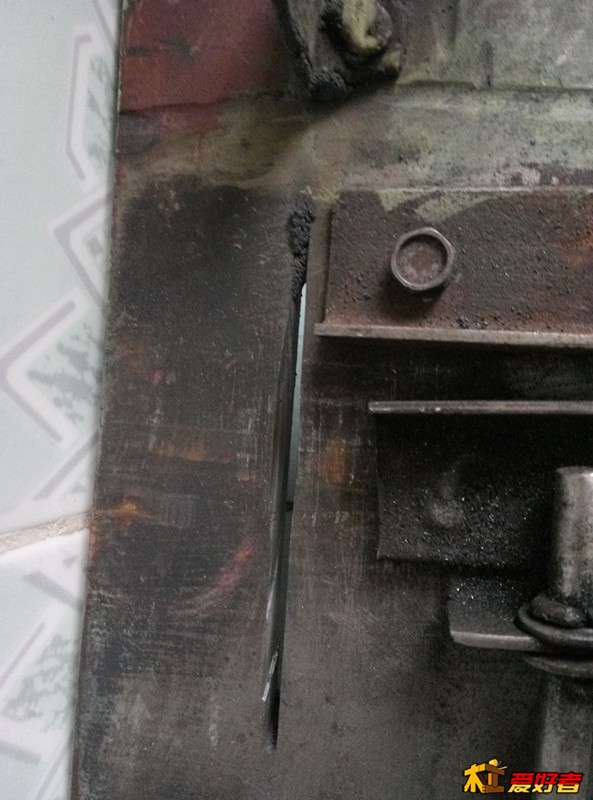

安装完毕直接在底板上切一刀笔直的缝
|
