【显微镜】改【小铣床】

adam1209

一直想弄台铣床，可惜家里空间实在有限，成品的铣床实在是没地方放。
仔细想想，我对铣的需求，也基本仅限于木头和亚克力等非金属材料。
于是决定用显微镜改一个。好处是体积小，移动灵活（可以随时霸占餐桌当工作台），精度还可以，改造方便。
电机用的是300W雕刻机主轴电机。配er11筒夹。精度还是不错的。

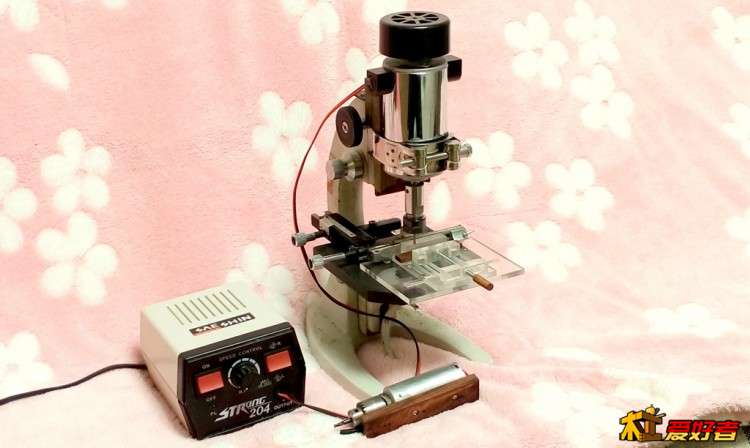

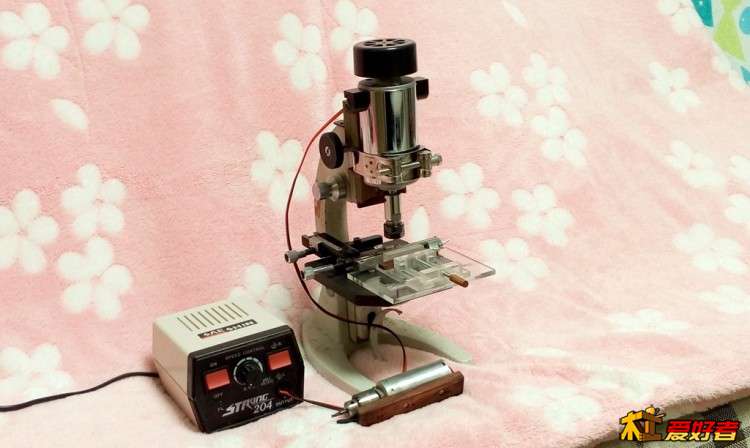

废话不多说，先上成品图：

暂时用牙机电源对付，以后再配其他电源。

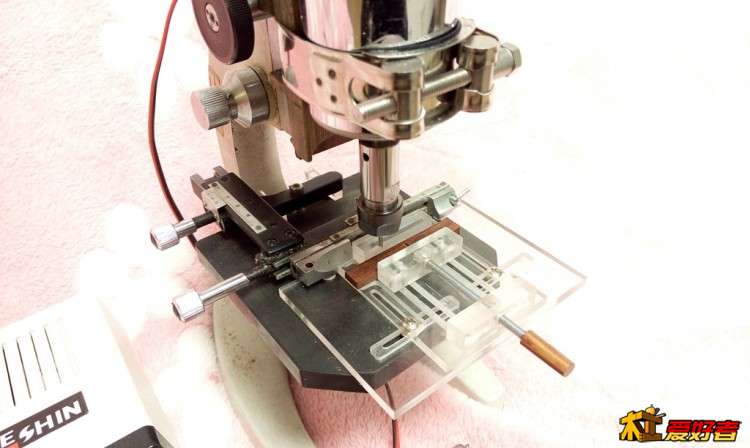

利用显微镜滑台做的拖板和平口钳。亚克力材料


拖板部分：

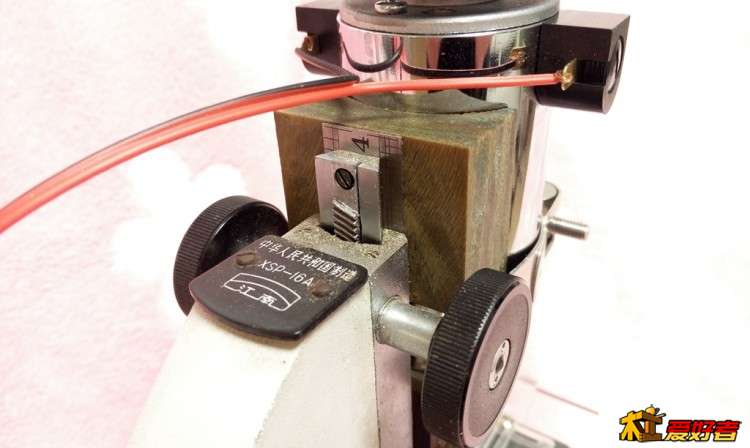

燕尾滑道。用了一根钢板尺做“底板”。
可以看到，在电机座和燕尾滑轨之间，垫了一截钢板尺。


展示完成品，发一些改造过程的图。一边改一边拍，有时候满手油，有遗漏的照片。

先改造滑台，做个拖板，拖板上装平口钳。
由于都是夹木头，而且手头正好有一大块5mm厚度的亚克力板，就用亚克力做了。
而且这玩意好加工。没有像样的母鸡，金属材料也干不动，也只能用这玩意做了。

手里有一个可以当做电磨的小电机。临时把这个小电机装到显微镜上，当母鸡用。
就是这个图里的这个电机。
后面把这个电机换掉了。

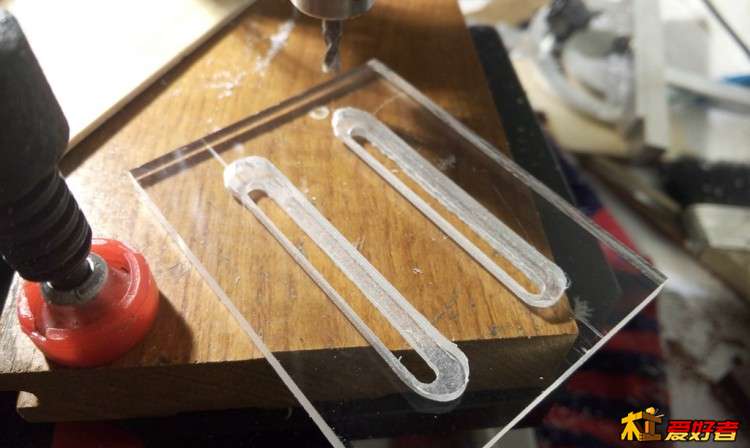

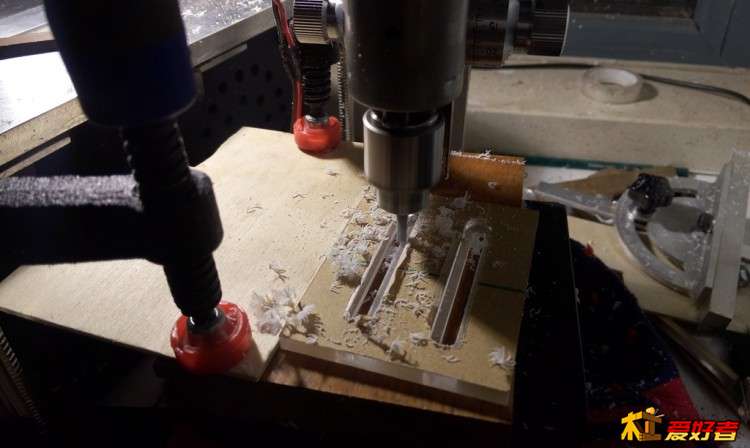

加工平口钳，这是平口钳的基体：


用3mm钻头磨的铣刀。刀也不好，主轴太细刚性也差，出来的平面有点粗糙。

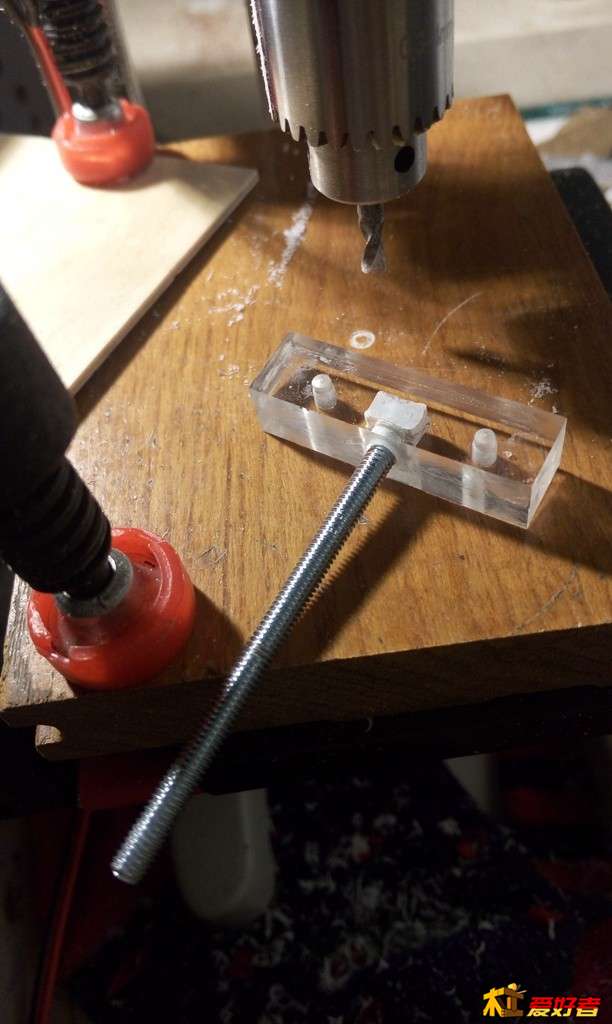

做平口钳的活动钳口：
用了一根4mm的内六角螺栓当丝杆。

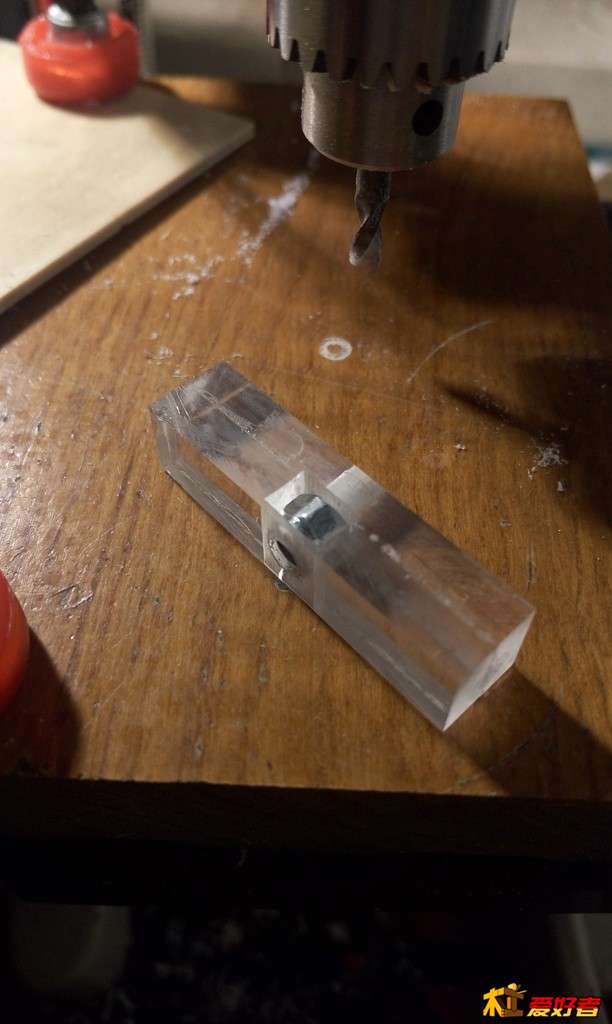

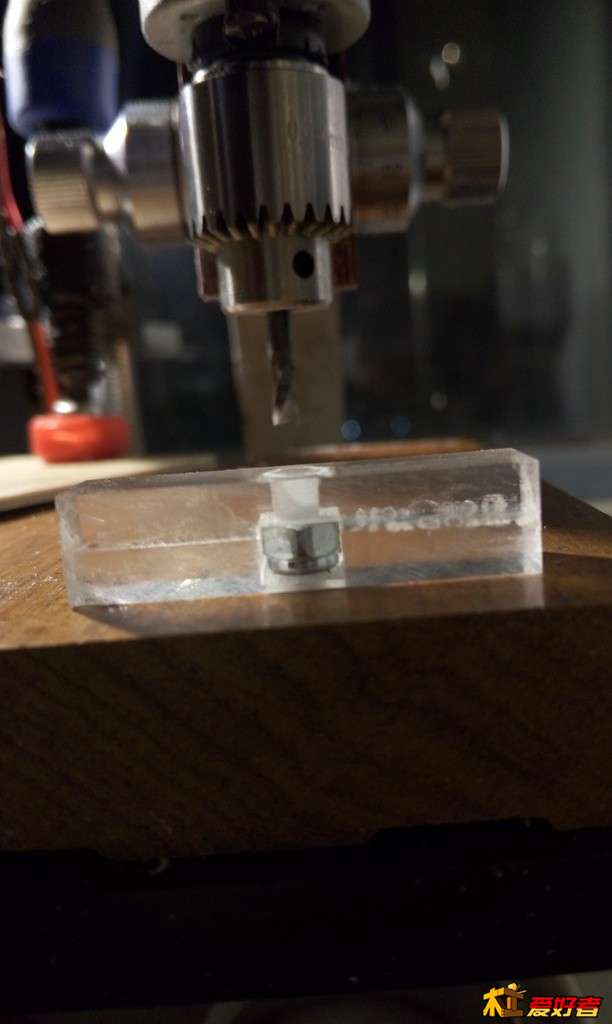

做平口钳的螺母固定座：

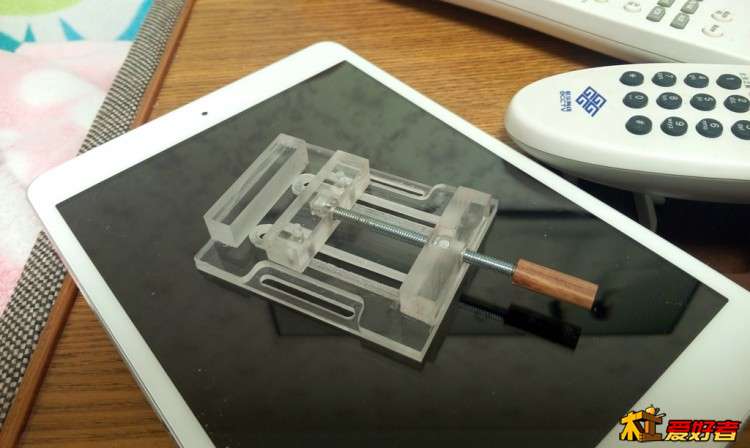

装配到一起（用胶粘的）。活动钳口和基底之间有两颗螺丝，防止活动钳口上翘。

丝杆尾巴用木棍做了个“把儿”，方便拧紧。

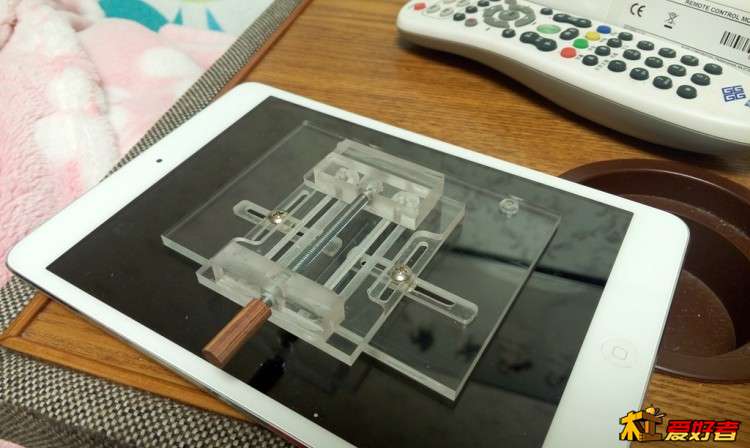

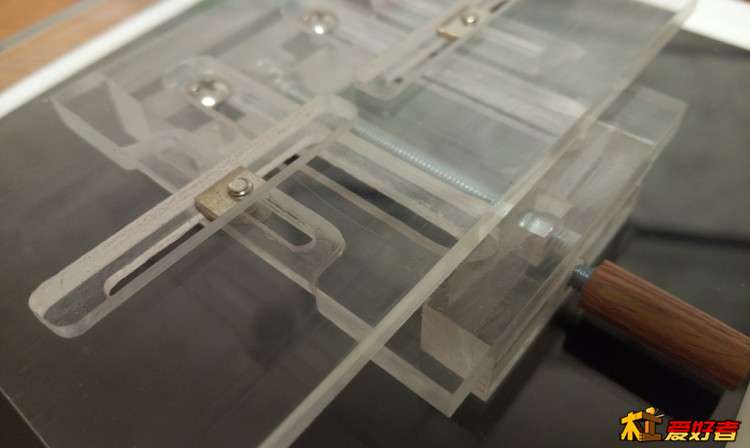

再做个“拖板”，把平口钳固定在拖板上。平口钳和拖板用两颗螺丝紧固，可以前后左右移动。

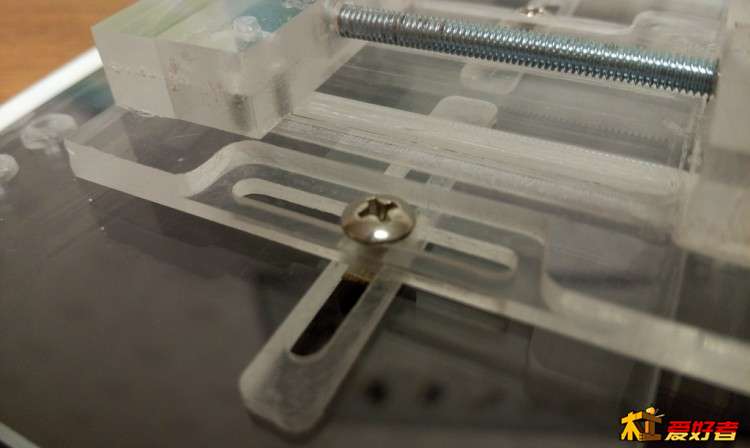

这是连接部分：


翻过来看看：

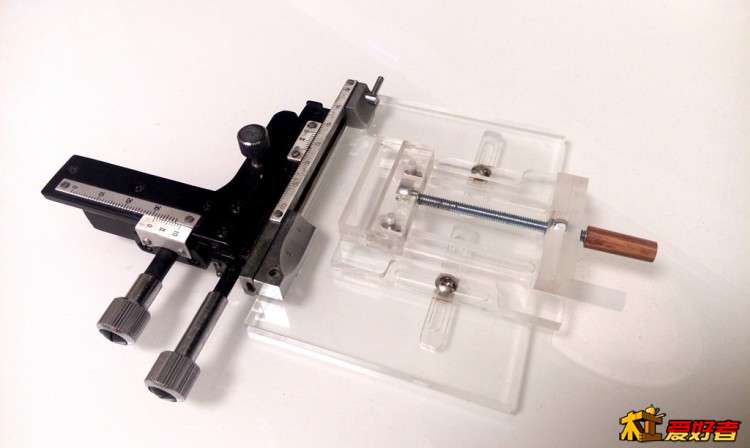

再结合到显微镜的滑台上，就完成了滑台制作。


以上是平口钳的部分。
接下来说电机如何固定到显微镜上。

原来的燕尾滑轨是直接固定到镜筒上的，镜筒上有一个铣出来的平面，也充当滑轨的一部分。

但电机是圆的，没有这个平面，所以要做一个电机座，一方面固定电机，一方面提供这个“平面。

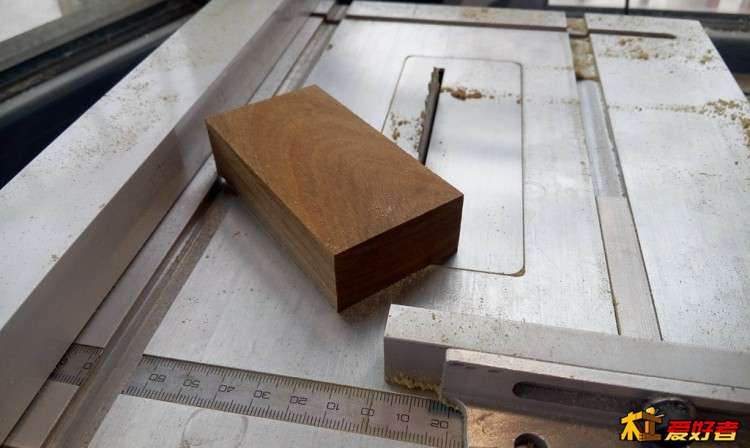

我用一块绿檀木做电机座。

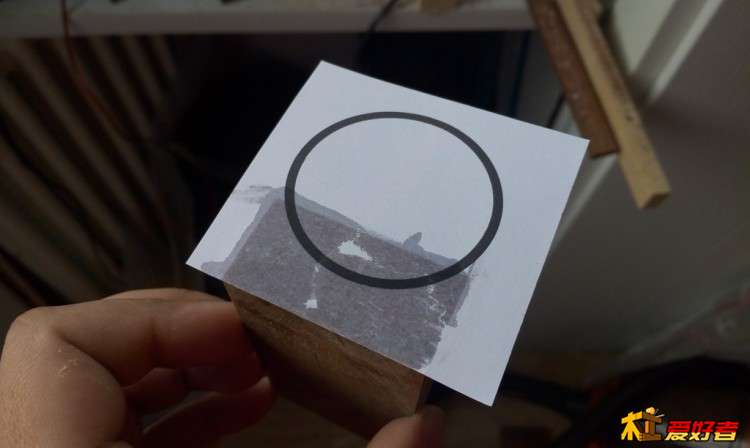

按电机直径，画个圆，打印出来，贴到木料上：

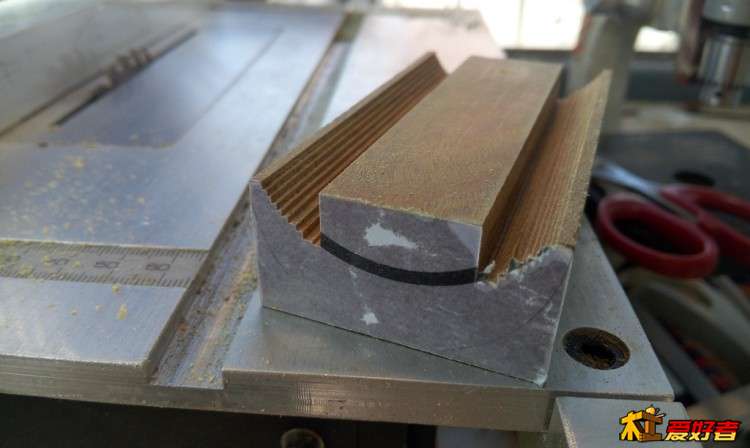

调整台锯锯片高度，按照这个圆，一刀一刀地锯。锯出弧形。

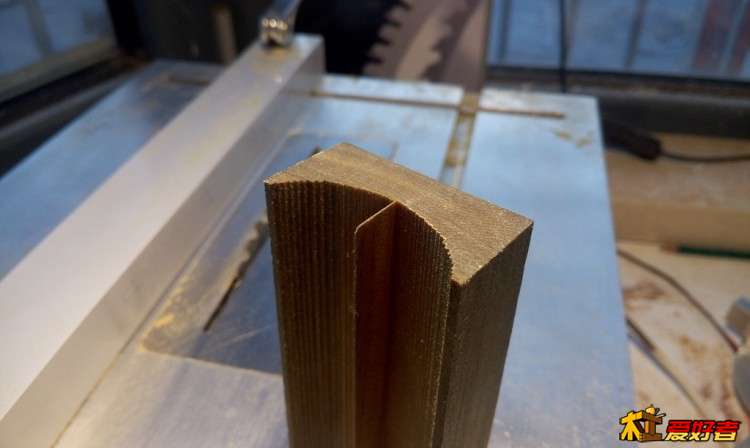

最后一刀：

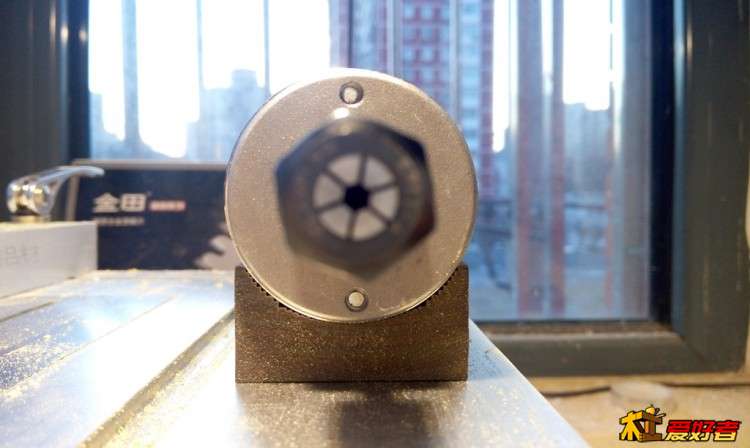

看看和电机的吻合效果：

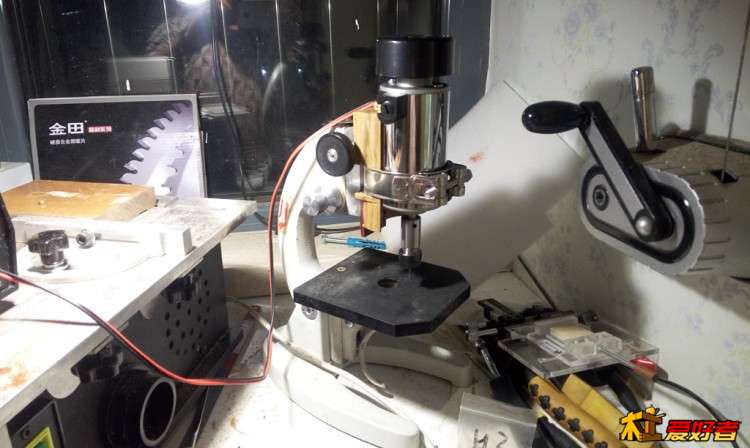

把燕尾滑轨和电机都装到这个电机座上，再装到架子上：


固定电机，用的是不锈钢的“强力喉箍”，10元钱一个。

这里需要说明一下，我的喉箍的安装位置没算计好，有点低，再高一点就好了。不过试用后感觉问题不大，很紧很紧。

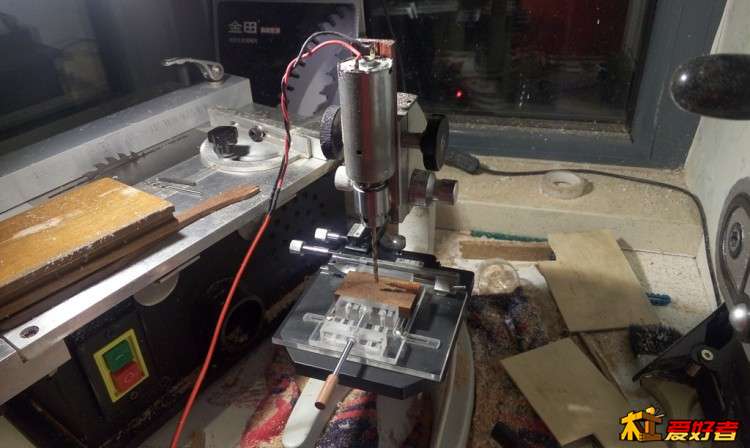

完工的效果：图里横放着的那个小电机，就是用来加工平口钳的小电机。扭矩太小，轴太细，用钻头钥匙紧钻头都能把轴掰弯了。所以换掉了。


以上就是改造的过程，暂时用世新牙机的电源，虽然不能满功率运转，但也够用了。

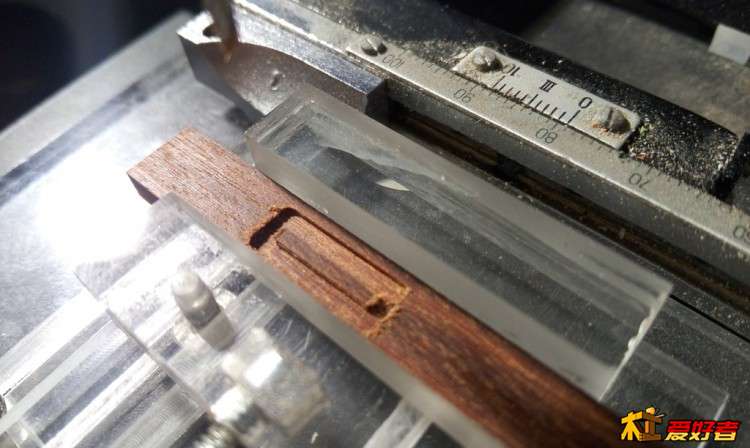

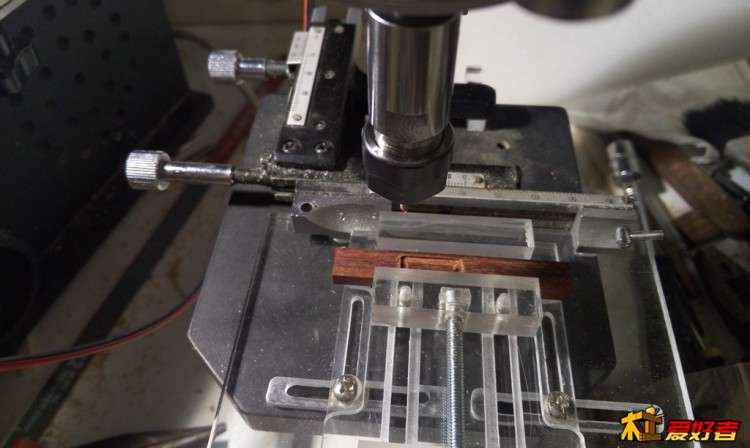

试着铣一块酸枝木：





换上了商品铣刀，达到了预期的效果。改造算是成功了。
估计换个电源，转速再提高一些，加工效果能更好。

过程没什么技术含量，小台锯立下汗马功劳。

以上有不妥的地方，请各位大侠不吝赐教！！

呆子看沙

电机这么重会不会往下滑？

adam1209

呆子看沙 发表于 2016-3-15 13:50
电机这么重会不会往下滑？

兄弟眼尖~

开始我也担心电机会往下滑，装上之后，还是挺紧的，目前不会下滑。

以后用一段时间可能会滑，到时候在旋钮上加个卷绕簧。

nn_nn

厉害，这个动手能力只让我羡慕嫉妒恨啊

呆子看沙

adam1209 发表于 2016-3-15 13:59
兄弟眼尖~

开始我也担心电机会往下滑，装上之后，还是挺紧的，目前不会下滑。

我也弄了一个，往下滑，最后买了点阻尼脂才弄好，所以这个结构还是需要锁死机构的

老初学者

铣刀是什么模样的？是木工用的还是金工用的？电机的转速是多少？

5629

佩服 这才是玩的最高境界

满血复活

太厉害了

adam1209

呆子看沙 发表于 2016-3-15 14:28
我也弄了一个，往下滑，最后买了点阻尼脂才弄好，所以这个结构还是需要锁死机构的

兄弟说的对，原来的阻尼脂我没舍得擦掉。

现在不下滑，阻尼脂也发挥了作用。

要解决下滑，我现在有两个想法。

第一个，去掉现在的大旋钮，改为丝杆驱动大滑道，在滑道顶端添加手轮，缺点是调节速度慢，占用空间大。
第二个，在现在左侧的大旋钮根部添加一个顶丝锁紧装置，这个装置还可以和卷绕簧结合起来。好处是结构紧凑，缺点是锁紧力小一些。

adam1209

呆子看沙 发表于 2016-3-15 14:28
我也弄了一个，往下滑，最后买了点阻尼脂才弄好，所以这个结构还是需要锁死机构的

兄弟，看了你的地下室，你比我幸福，工具、材料都比我丰富。我只有阳台上一点点地方。

翻出了你的显微镜，哈哈。



方便的话，你给展示一下？

向你取取经。

adam1209

老初学者 发表于 2016-3-15 14:33
铣刀是什么模样的？是木工用的还是金工用的？电机的转速是多少？

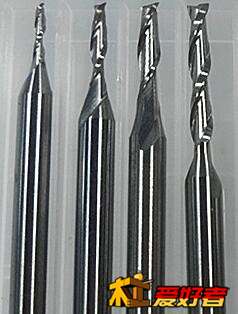

后来试铣木头用的是商品铣刀。3.17定柄，双刃螺旋铣刀，铣亚克力用的。

我刚刚接触铣。之前简易铣都是自己用麻花钻磨的。

这个铣刀是我用过的第一把商品铣刀。效果是比自己磨的好多了。但没有对比，不知它有几斤几两。还请大家多多指教。



这个电机满功率运行，1W转没问题。我用牙机电源，开到最高，估计也就4-5千转。转速没测，纯估计的。可能不准。

呆子看沙

adam1209 发表于 2016-3-15 15:18
兄弟，看了你的地下室，你比我幸福，工具、材料都比我丰富。我只有阳台上一点点地方。

翻出了你的显微 ...

我的设想是立起来就是小铣床，躺下就是小车床，毕竟自己没大车床，托我爸找人做的，他家车床那小哥拖了我一个多月，车的东西也就一般吧，精度不行，电机选择错了，选个9000转/分钟的，减速后还是太快了，导致震动太大，本身东西刚性和车床质量不行，不是很理想。地下室也是因为我妈喜欢攒破烂，家里没地方放了，正好有个人卖地下室就买了。

avatajn

调整台锯锯片高度，按照这个圆，一刀一刀地锯。锯出弧形。----------台锯功夫了得~！俺看到圆的东西，都不敢用台锯做，根本不知道怎么做，楼主厉害~！

adam1209

avatajn 发表于 2016-3-15 15:44
调整台锯锯片高度，按照这个圆，一刀一刀地锯。锯出弧形。----------台锯功夫了得~！俺看到圆的东西，都不 ...

过奖了。
因为只是做个内弧，而且不需要光滑，只要能让电机均匀受力就够了，所以用台锯锯的。

另一方面也是因为这个台锯比较小，看着没有那么吓人，精度也还不错。要是大台锯估计我就不敢了。

要是没有台锯，我还真不知道该怎么弄这个东西。

高级会员

我也刚收以后显微镜，打算做小台钻
