12V的水壶加水泵改作云石机的切割供水

sddjy · 发表于 2016-3-12 22:18:50

只需改进单向可控硅的触发电压保证不超过阀值加钳位电压，这是30MA的触发电路，如果把通过的线圈多绕几圈能否直接带动12V的继电器，加一个12v的三端稳压7812就可以直接控制了，小功率没问题，但是我想延伸到1000w以上的电动工具上，我需要验证

sddjy · 发表于 2016-3-12 22:21:55

这样一来，我的成本几乎为0

sddjy · 发表于 2016-3-12 22:23:01

做测试去从100W开始
超了的7812解决

sddjy · 发表于 2016-3-13 00:32:39

sddjy 发表于 2016-3-12 22:18
0 g8 A5 P& k, X$ B% ?- y只需改进单向可控硅的触发电压保证不超过阀值加钳位电压，这是30MA的触发电路，如果把通过的线圈多绕几圈能 ...

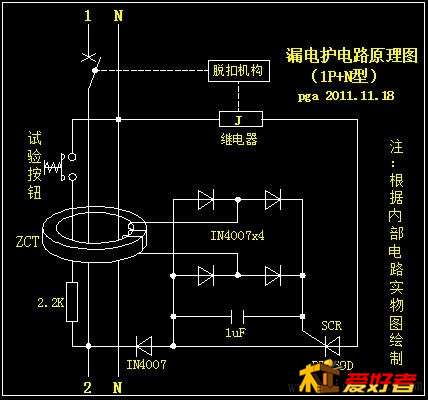

这张原理图是错误的

sddjy · 发表于 2016-3-13 00:35:39

这张原理图是错误的，和实物不符

师兄1968 · 发表于 2016-3-13 01:06:50

不用这么复杂，先找个手机充电器试试能不能转起来，有些确实不行电机只抖动不转，传统变压器式稳压电源6v应该能转起来。
如果用12v大于1A电流驱动喷嘴口径1mm，扬程5米没问题。

机械师DIY · 发表于 2016-3-13 21:47:56

整个12V可调电源最好
、

sddjy · 发表于 2016-3-13 23:13:05

机械师DIY 发表于 2016-3-13 21:47
! j" ~( D8 t* J# @+ L整个12V可调电源最好/ }5 l! d& g {$ F
、

这是下课课题，找个12v开关电源把下拉电阻改成可调电阻就可以，先做联动控制

sddjy · 发表于 2016-3-14 00:26:54

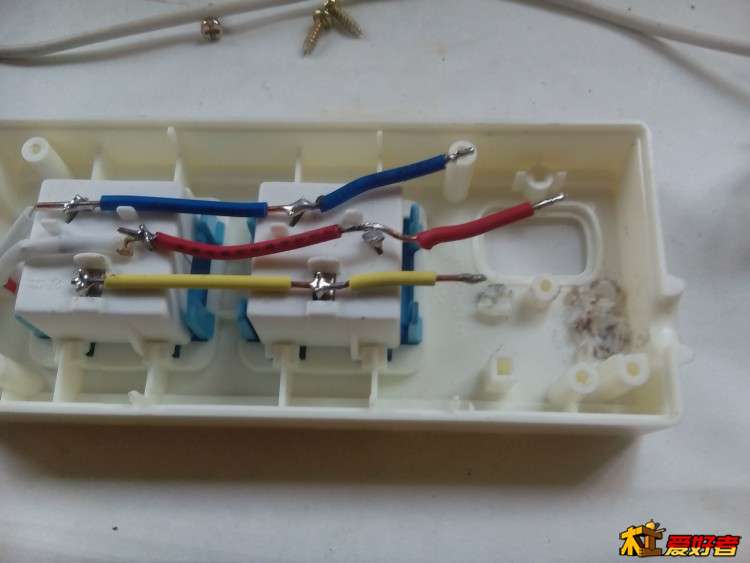

联动电源正在测试1000W以上的电暖风线路的稳定性35W的电烙铁已测试，带载能力开继电器的了

sddjy · 发表于 2016-3-14 00:31:11

我现在的电压已经在240v左右，一个小时后关掉电源手摸感觉温度

sddjy · 发表于 2016-3-14 00:38:40

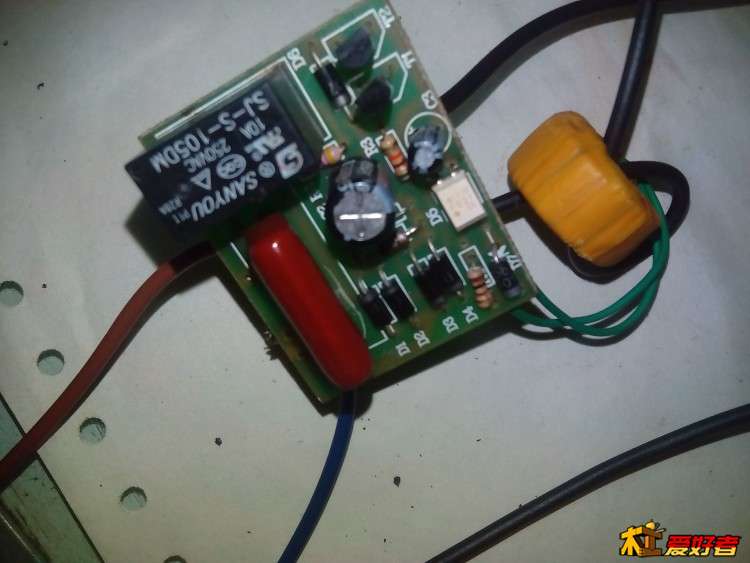

这是别人不要了放在我这里，废物利用，加了一个电阻100欧姆，一个二极管，一个正泰报废的漏电检测线圈，0成本

sddjy · 发表于 2016-3-14 00:53:04

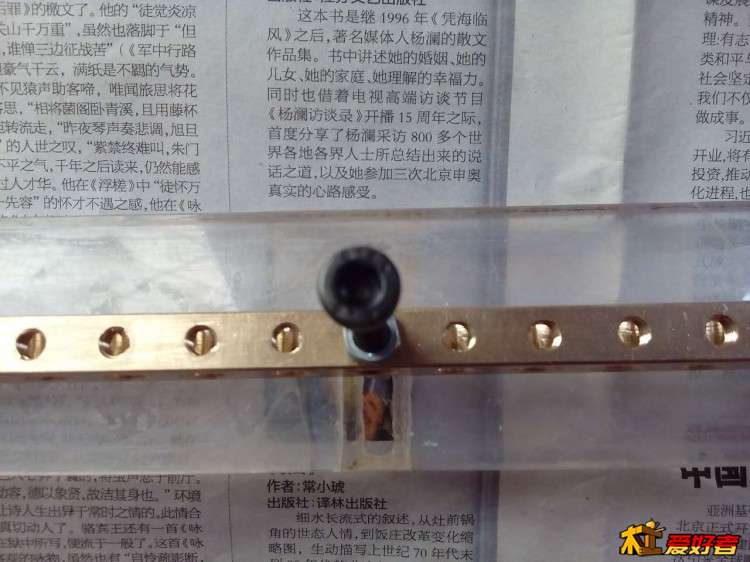

水流调节，先从进水口开始测试，用接近管内经的铜管，攻丝侧面钻眼，通过螺丝的旋入改变侧眼的大小，同时改变进水的孔径，是水泵处于轻载状态，而且使管子的末端有重量，不至于漂浮

sddjy · 发表于 2016-3-14 00:57:25

其实泵子做好12V电源刷车子是否也可以呢

sddjy · 发表于 2016-3-14 14:40:27

file:///c:/users/administrator/appdata/roaming/360se6/User Data/temp/forum_mod=image&aid=3289745&size=300x300&key=f0fb1d18ad9f180f&nocache=yes&type=f.jpg

l

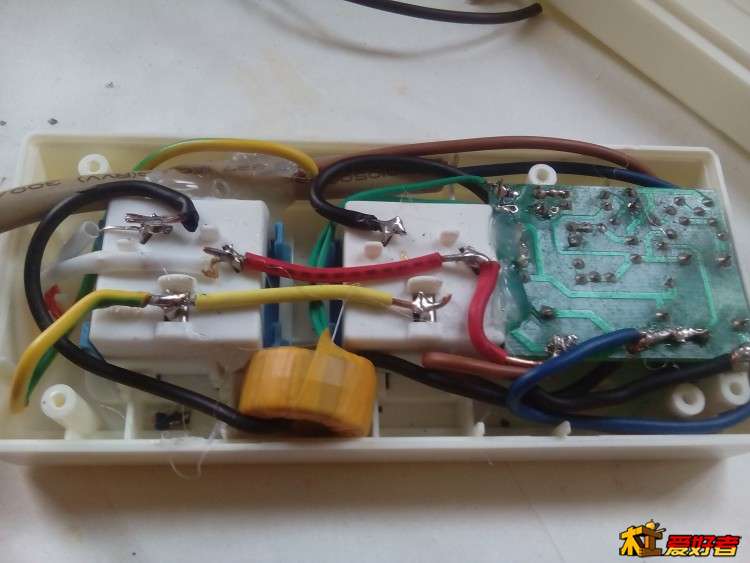

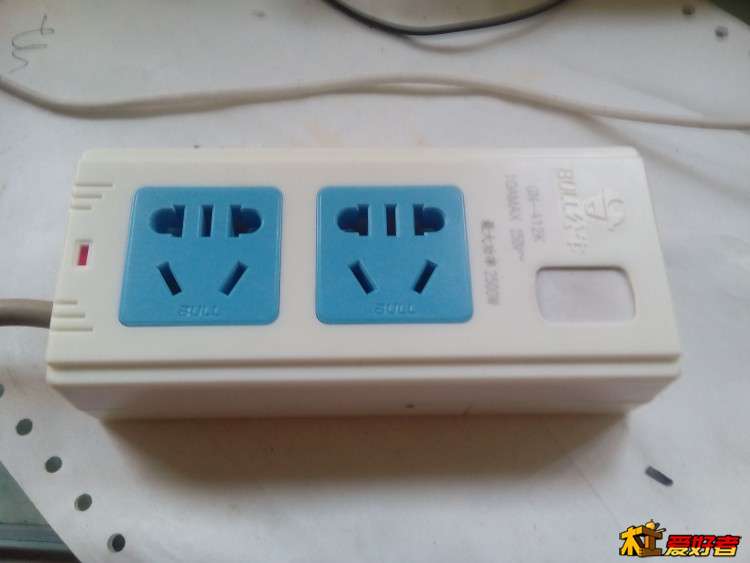

联动电源控制做好了

sddjy · 发表于 2016-3-24 18:39:28

水泵水流调节先从电源开始，用12v开关电源供电，用LM317做个0-12v的可调电源
2.2K的线绕可调电位器已经买回来了，317也有了，线绕电位器寿命长，比碳膜的可靠
