拆解琢美电磨机

之秋

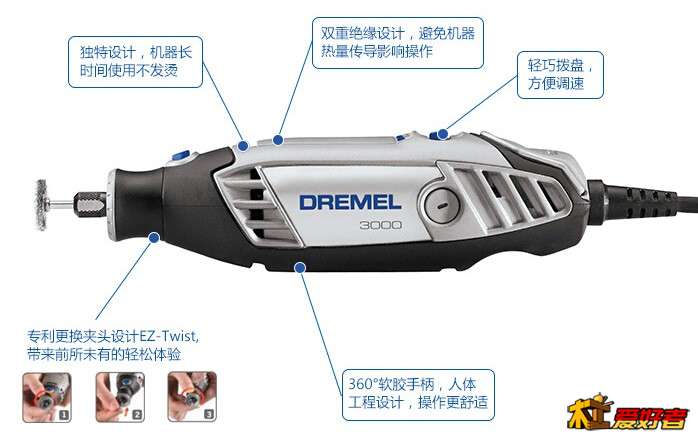

2015年9月买的“DREMEL琢美3000-8/64电磨机”，不到一年就罢工了。此贴只是将拆解图与大家一同学习交流，就事论事，不存在褒贬等问题。这是某宝上的宣传图片：价钱还不便宜呢。

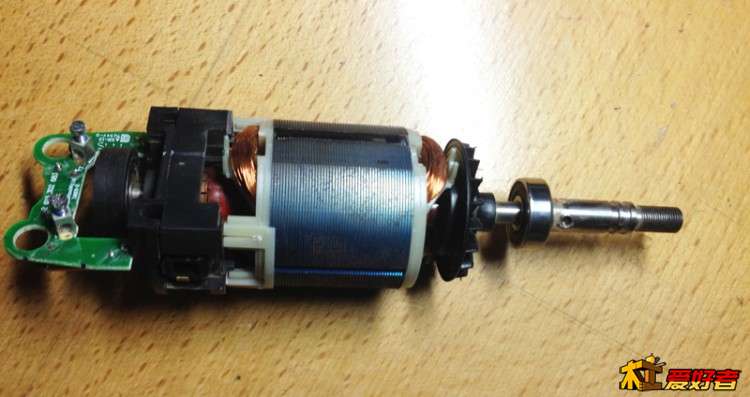

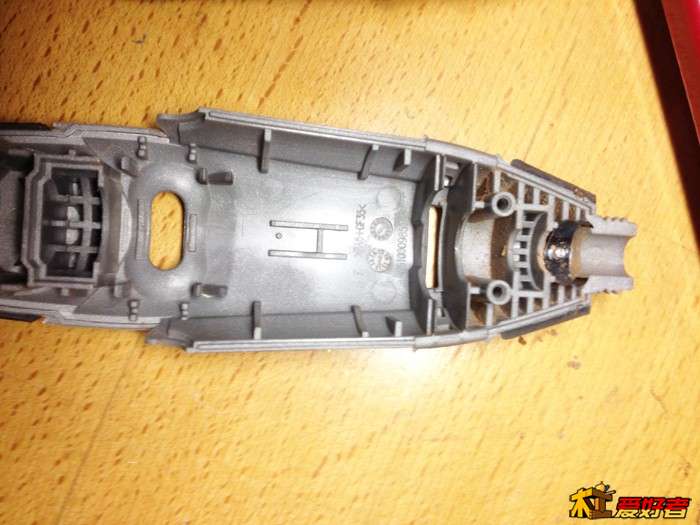

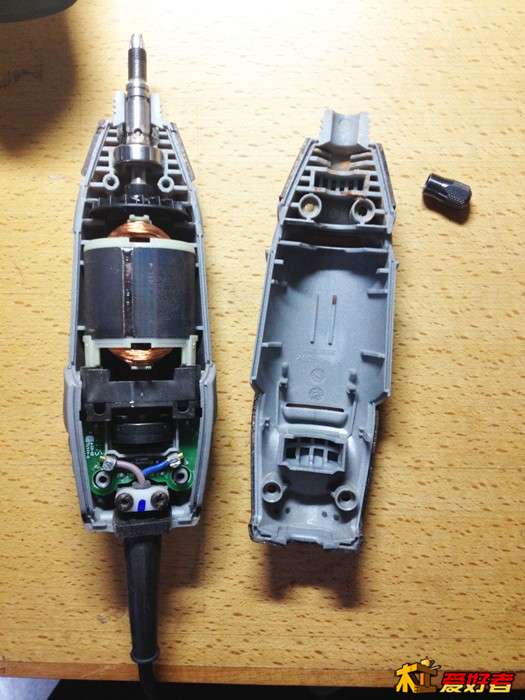

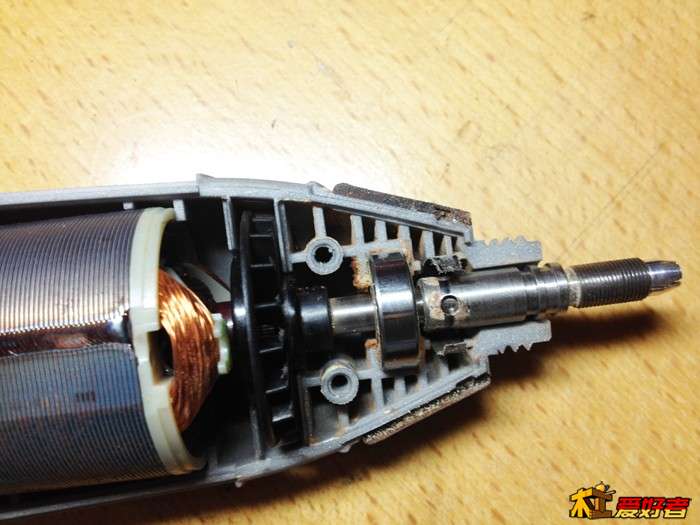

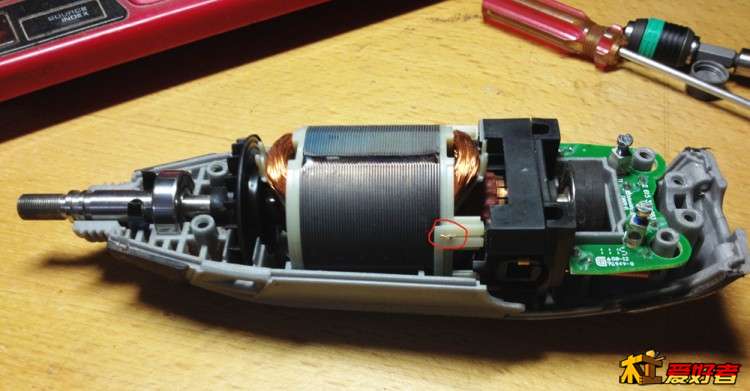

下面是拆解图片：

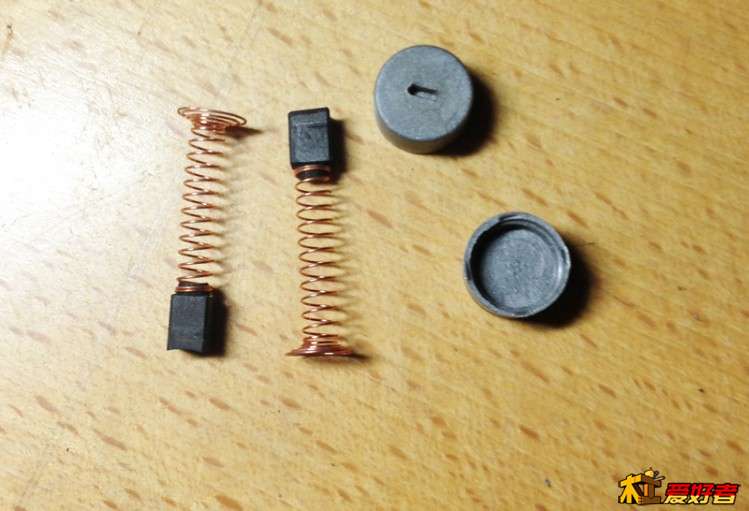

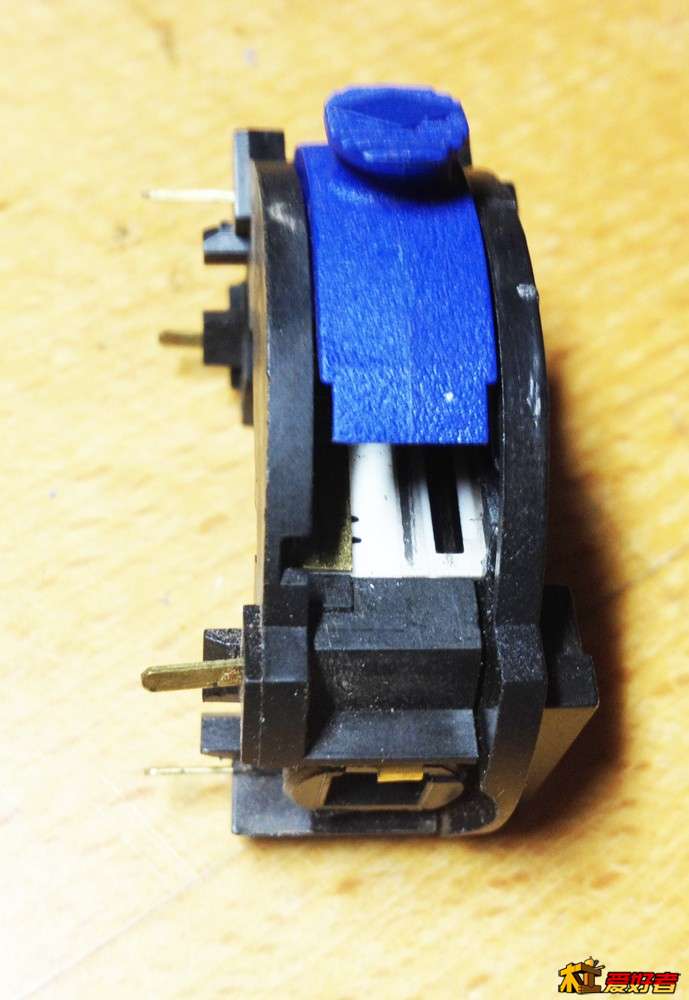

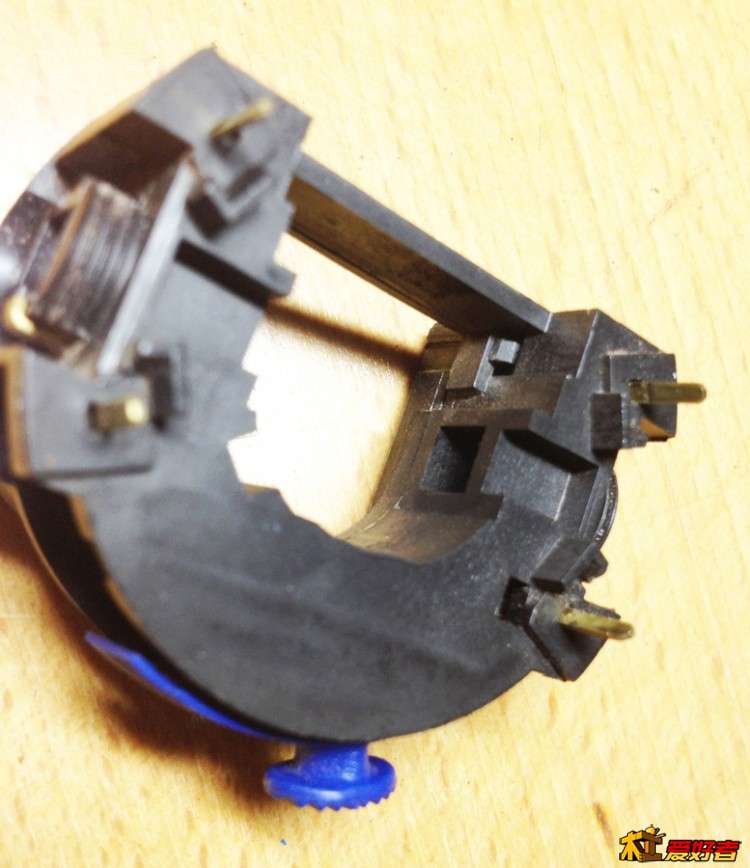

碳刷：

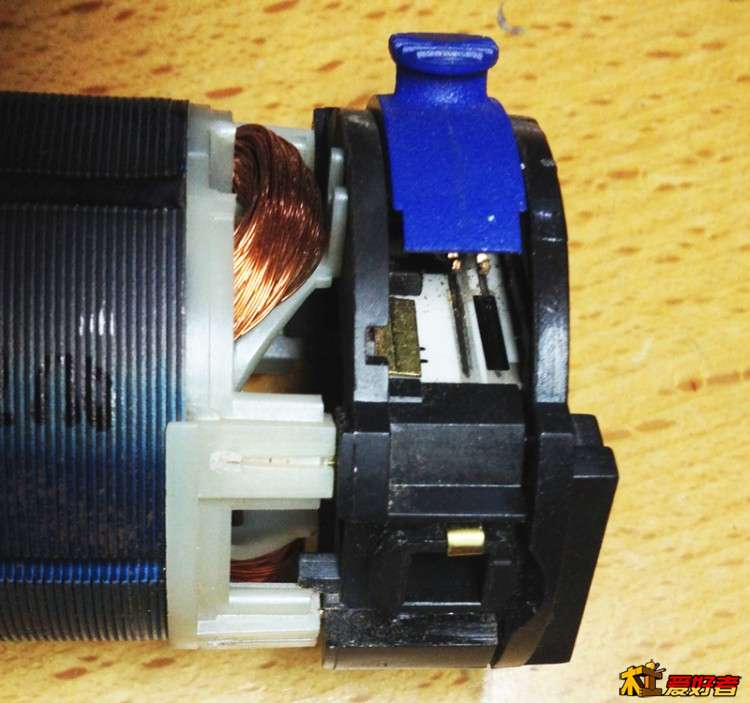

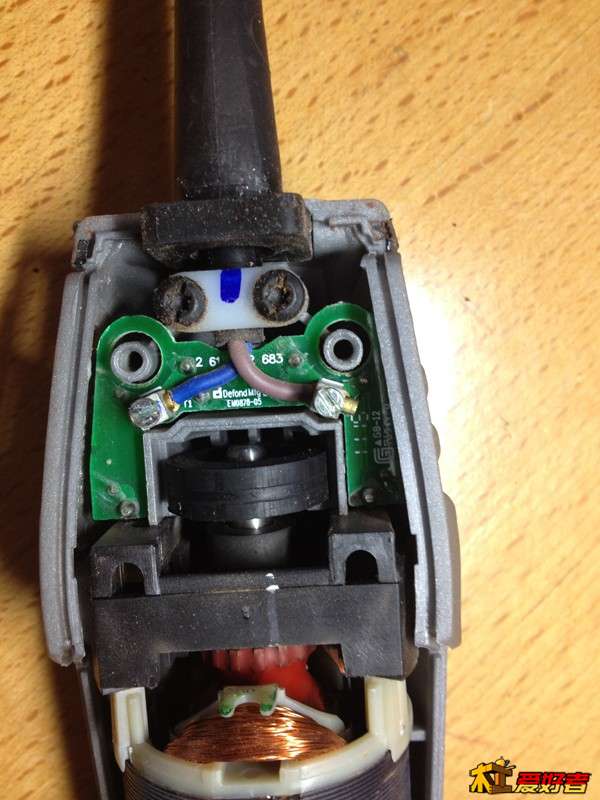

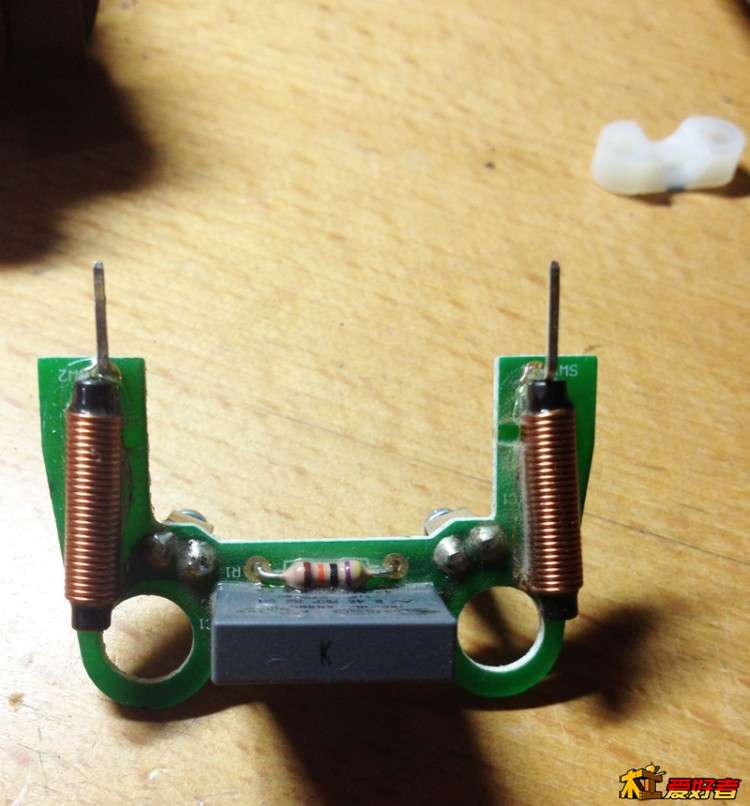

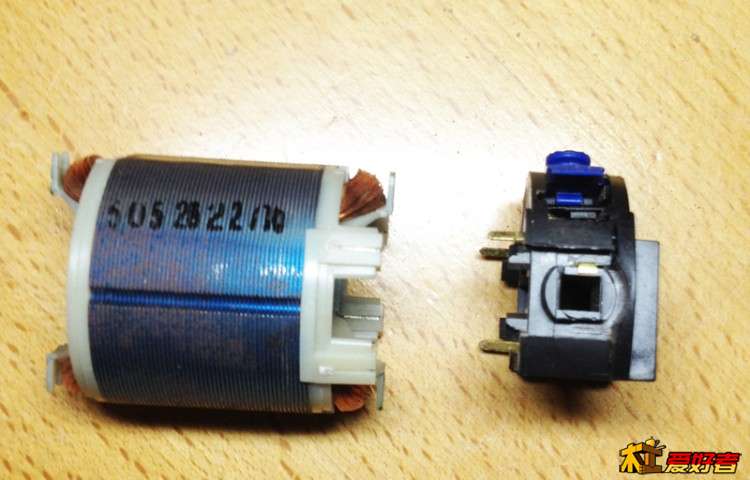

电源插件，就这么插进出，木工榫卯似的。

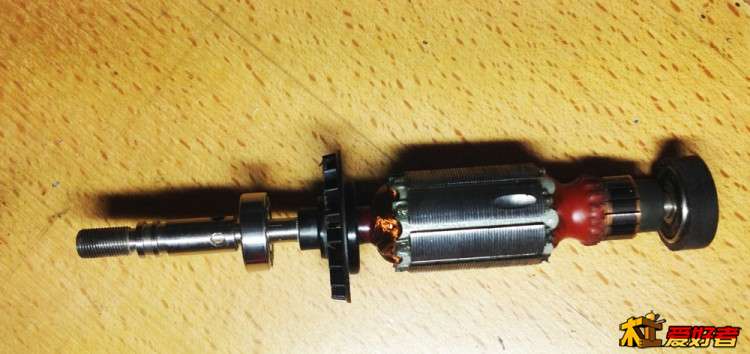

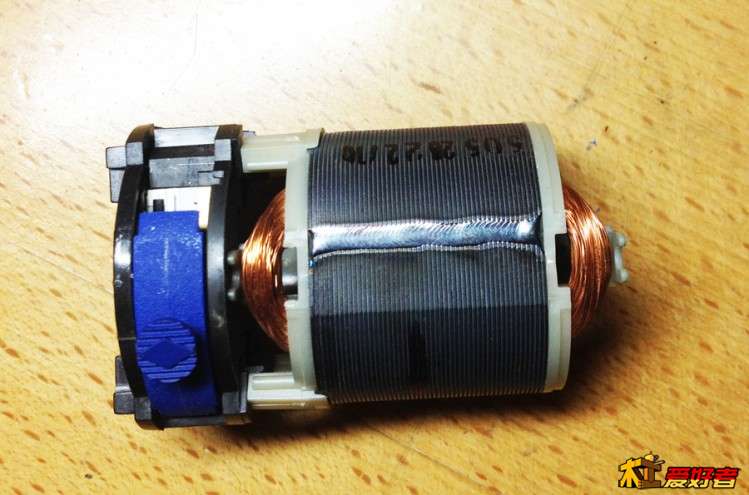

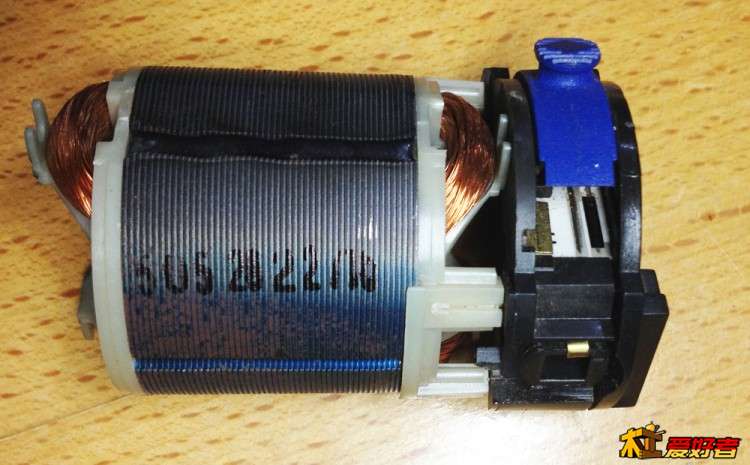

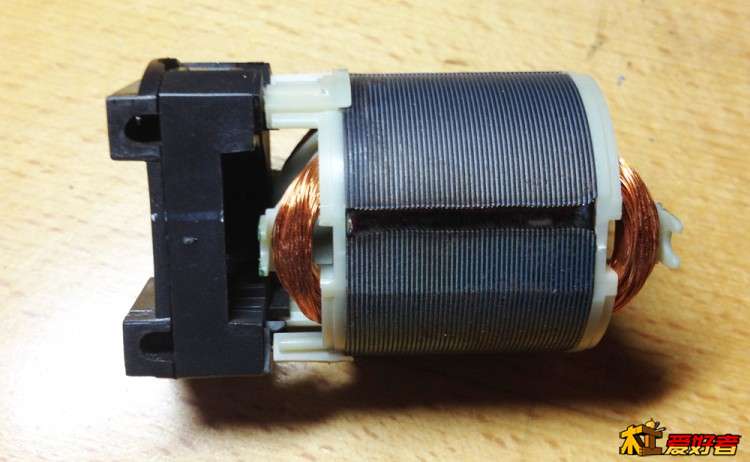

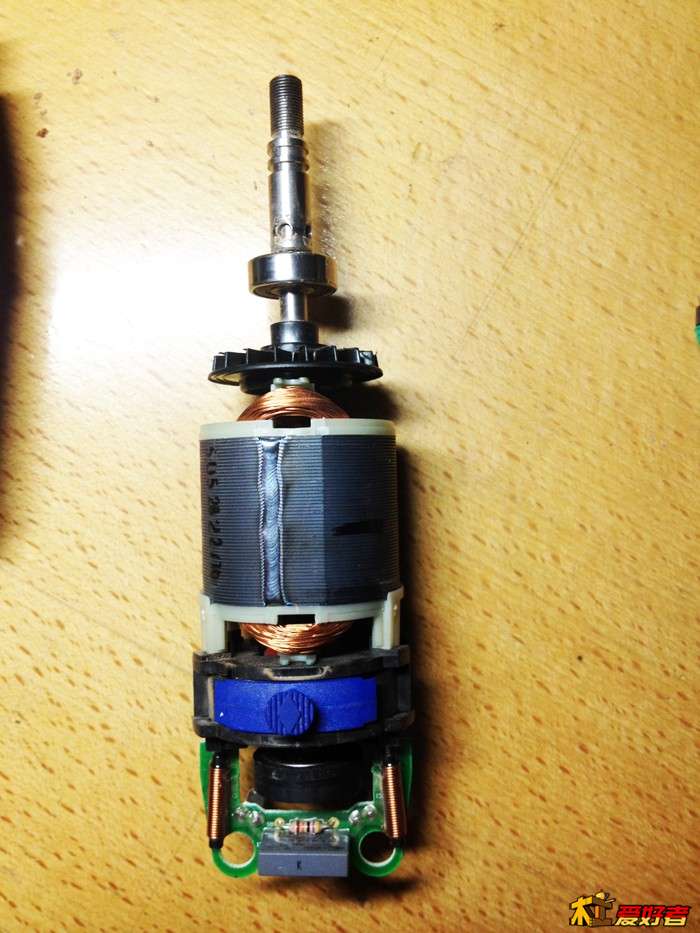

转子：

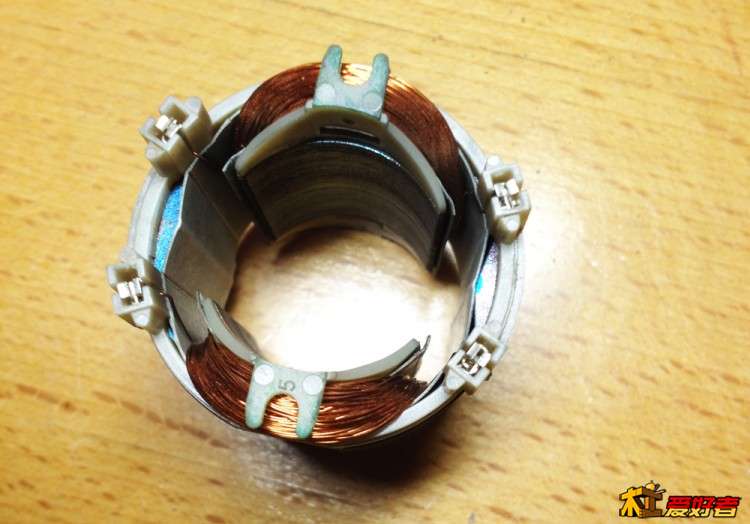

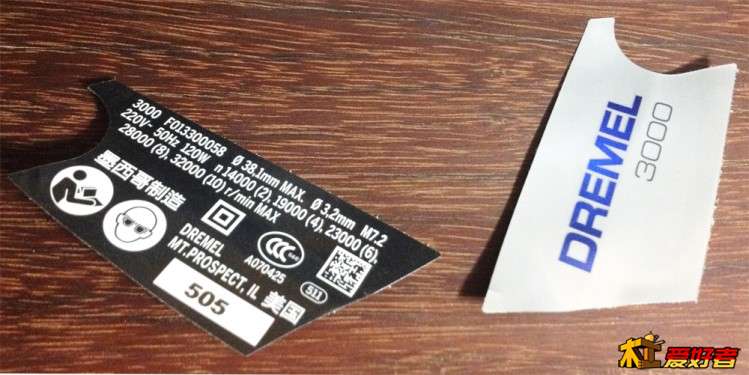

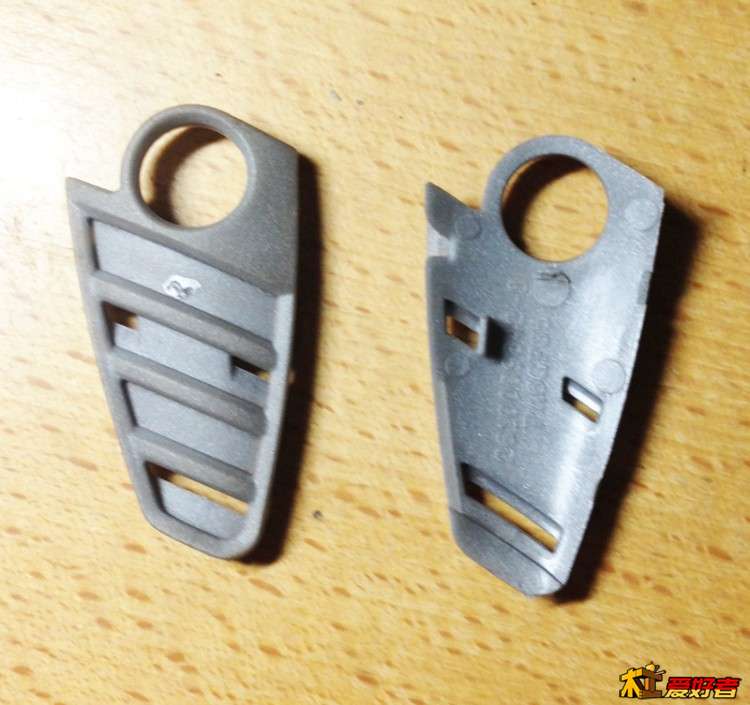

撕下这两片东西才能拆解：

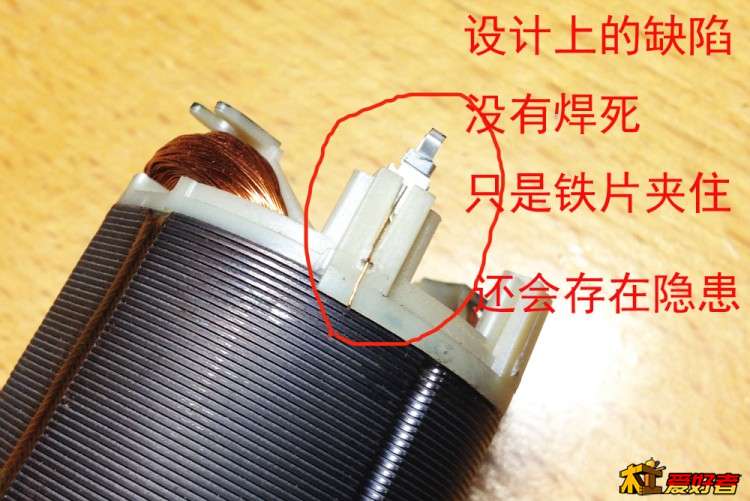

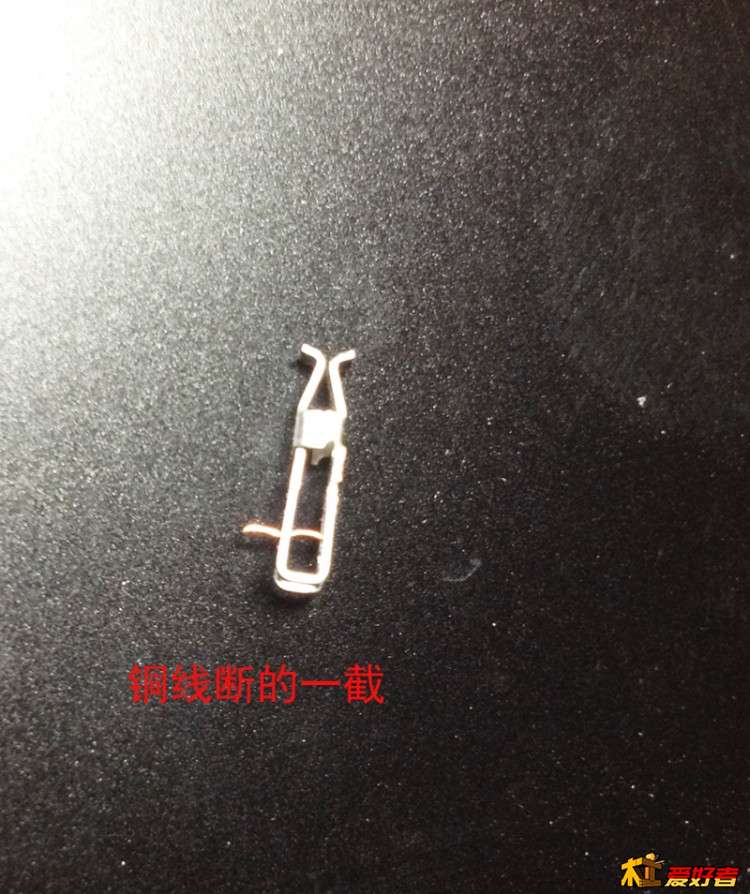

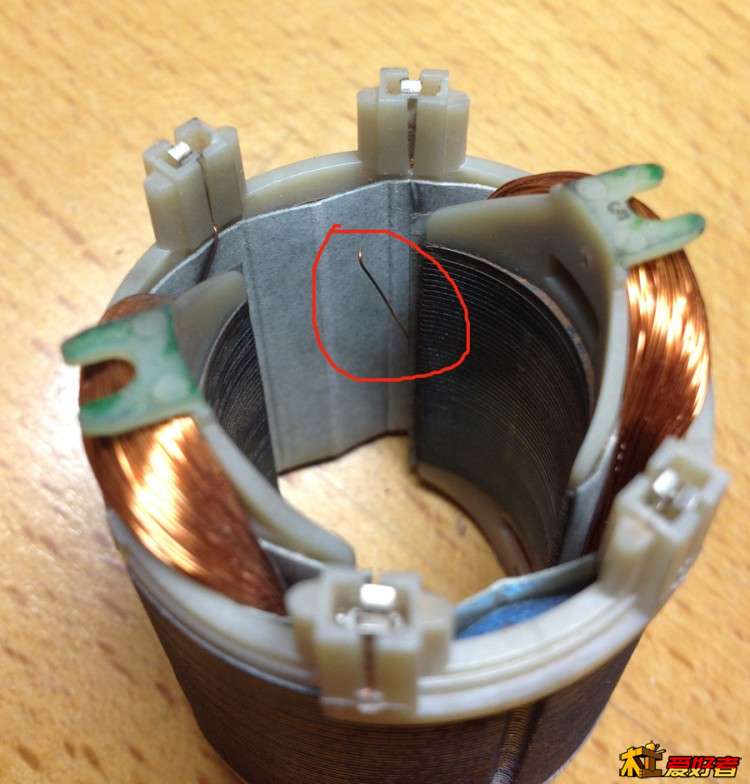

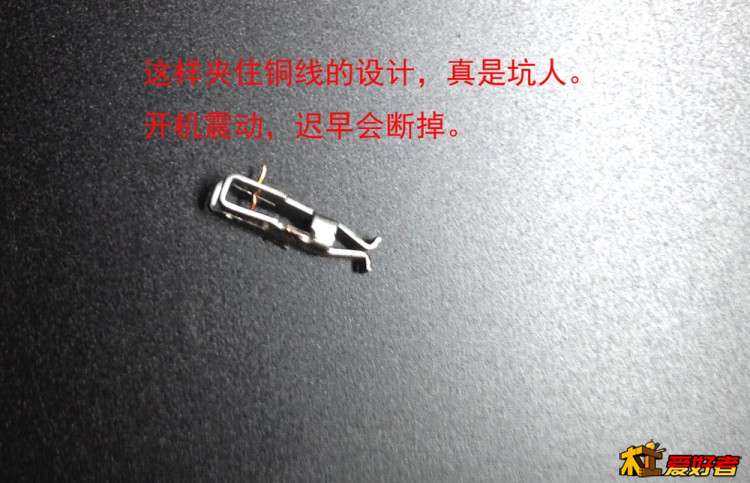

问题就出在这，铜线断了。真化学。

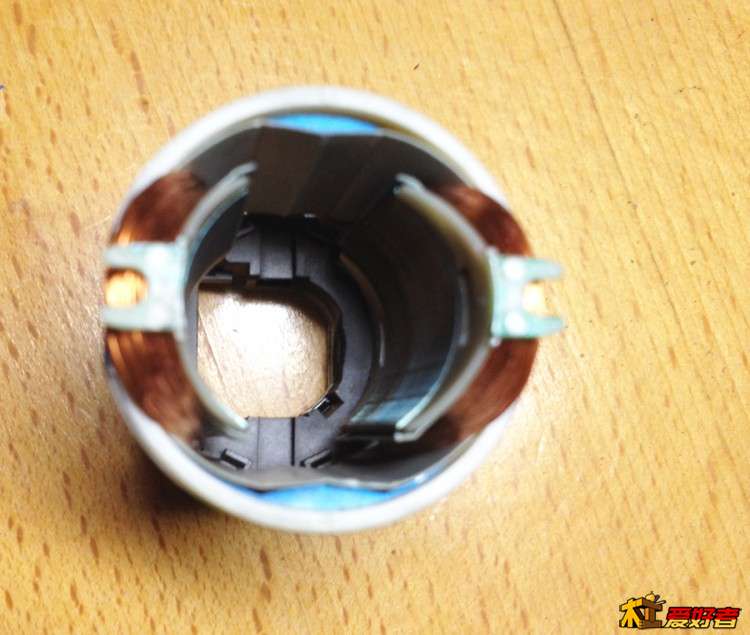

铜线只是缠上的，没有粘固，解开再缠：

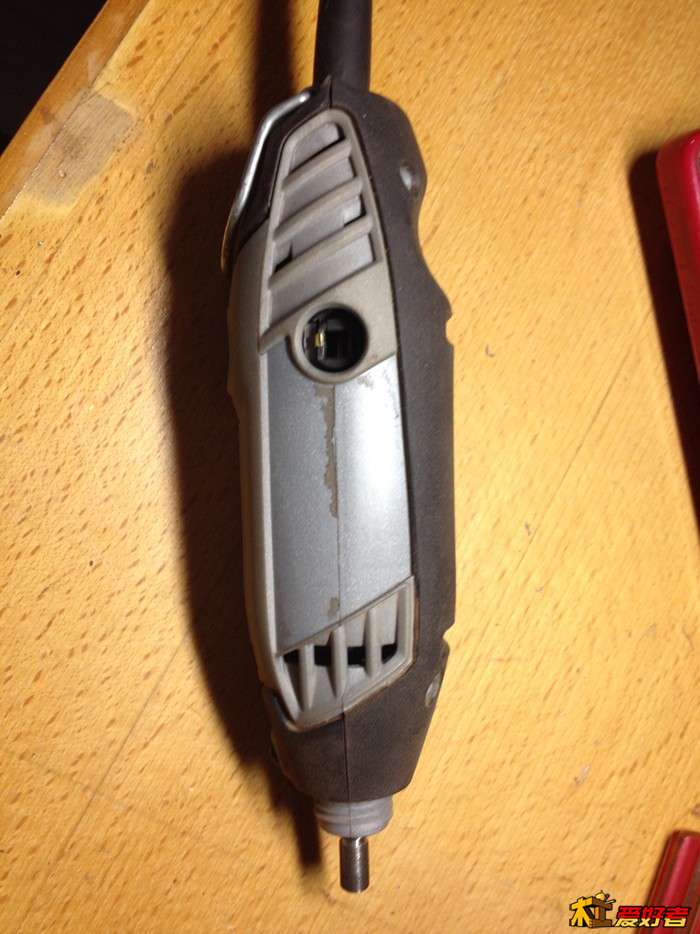

装回去：

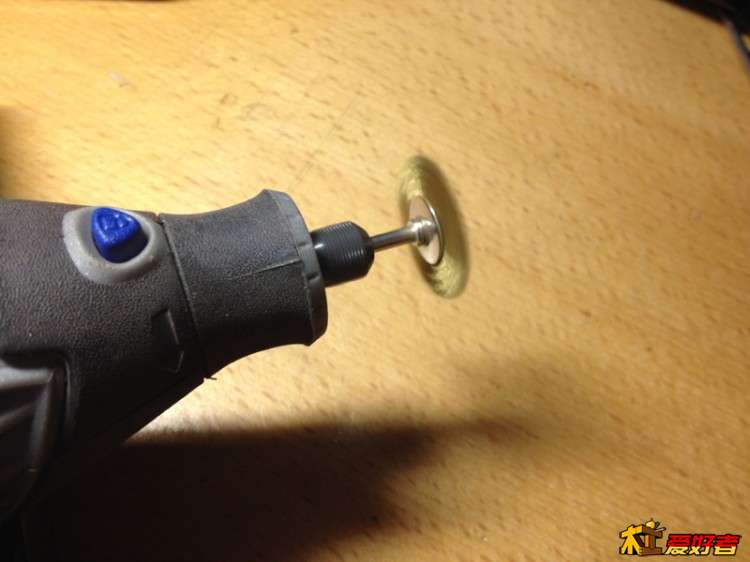

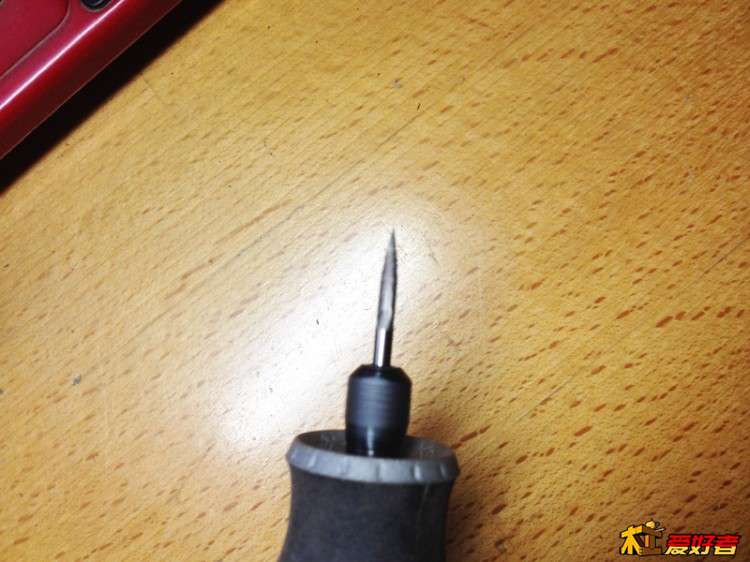

试机，好了。




这样接木式的组装，难道就是琢美的产品，郁闷。

毕方吼

你居然用了一年，我没3个月就出问题了

45783298

楼主好手艺。琢美这个工具，我买了两个了。一个是3000型号，一个是4000型号。

3000型号同心度，耐磨度，和质量，我觉得我这台很不错，我经常是用在佛珠开孔扩孔，吊牌开孔等。

还有金刚菩提的洗刷打磨。我觉得还是很耐操的。

后来我又买了一台4000型号的。电机的响声非常垃圾，好像随时会断电样的，同心度也不好。
一直没敢主力使用。

我觉得琢美这东西，和生产批号批次有关，有的质量好，有的质量垃圾到极点了。

论坛里的老严，就严重被坑过。质量参差不齐，我觉得这东西，优点还是比较多的。

比起国产的还是好些。

super168

呵呵，我在京东买的，半年坏了，换了个新的，半个月又坏了，让我退货没退，又换了个新的。

村西老张

很好，拆解点评很到位，决不存在褒贬等问题。
修复讲的少，会有很多朋友看不明白。

45783298

super168 发表于 2016-3-9 12:46
呵呵，我在京东买的，半年坏了，换了个新的，半个月又坏了，让我退货没退，又换了个新的。

不至于吧，3000型的，我已经用了1年半了。4000型的也有4个月了（是有，没怎么敢用，感觉随时会坏，会烧电机）。

严丝合缝

基本一样，你是用了1年，我是放了一年，也完蛋了。
5分半钟寿命的琢美3000 -  http://www.zuojiaju.com/thread-408180-1-1.html   看看，我这个来。

45783298

严丝合缝 发表于 2016-3-9 13:33
基本一样，你是用了1年，我是放了一年，也完蛋了。
5分半钟寿命的琢美3000 -  http://www.zuojiaju.com/th ...

我就知道，有关于琢美的帖子，你必出现。

三立人

我那个也是这里断线了，加锡接了一段铜丝，看来确实是设计缺陷

满血复活

好帖子啊 我的还没用呢。。。
就好比苹果手机 国内代工的 质量真的也不行

蟀哥

有动手能力，用啥都不怕。

之秋

村西老张 发表于 2016-3-9 12:51
很好，拆解点评很到位，决不存在褒贬等问题。
修复讲的少，会有很多朋友看不明白。

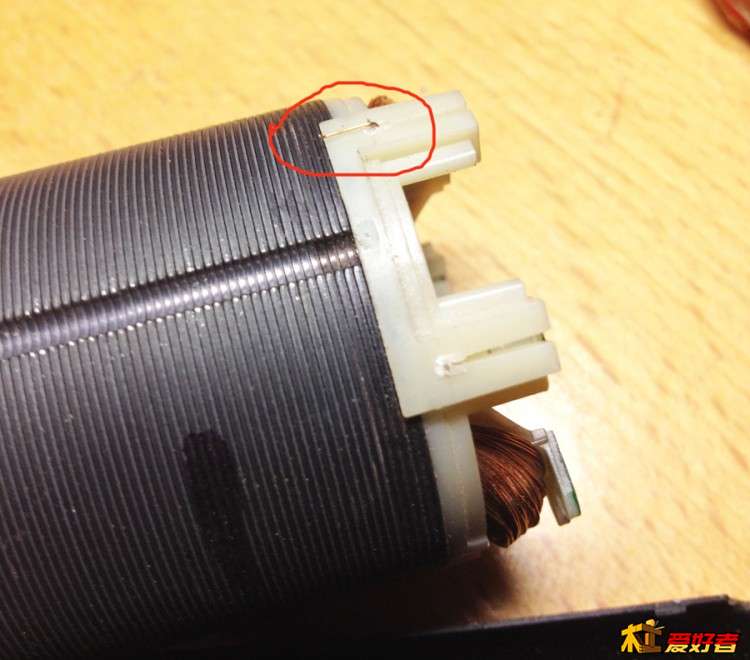

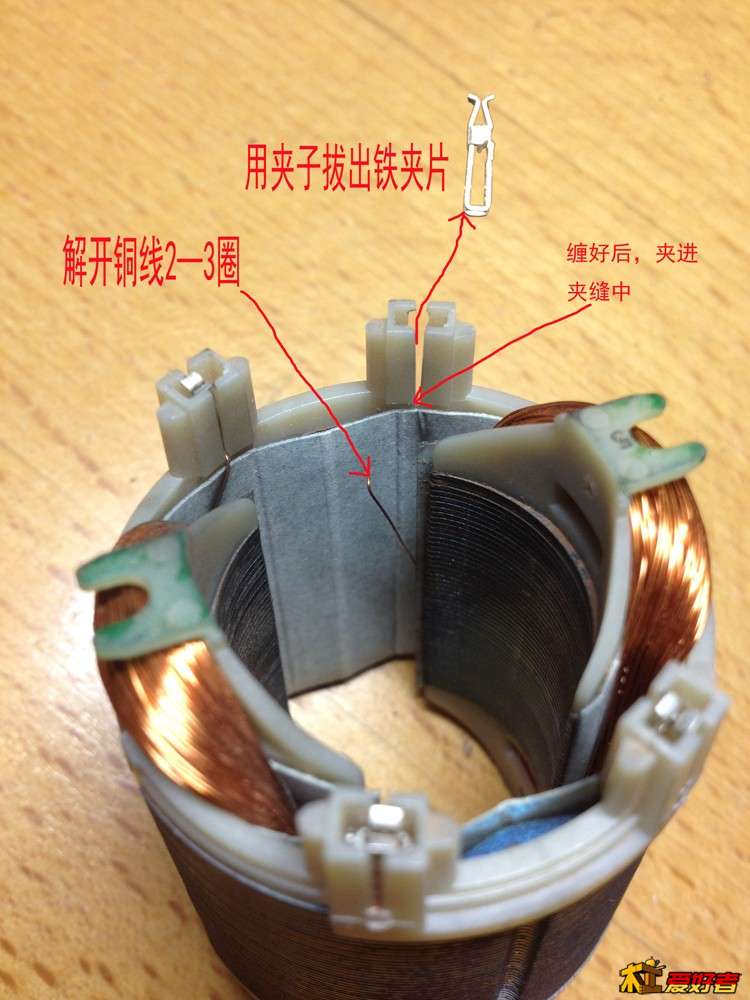

说的是，补张图说明吧：拔出那个铁夹片，将断开的铜线解开2—3圈，再沿最短的距离缠回去，夹进夹口里，将铁夹片装回去。


最好在这四个铜线头的位置粘牢铜线头，防止日后因震动断线：


装回去就是这样，将铜线头剪短些：

之秋

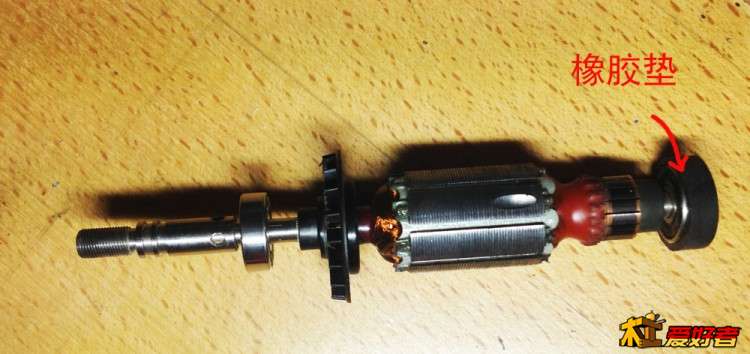

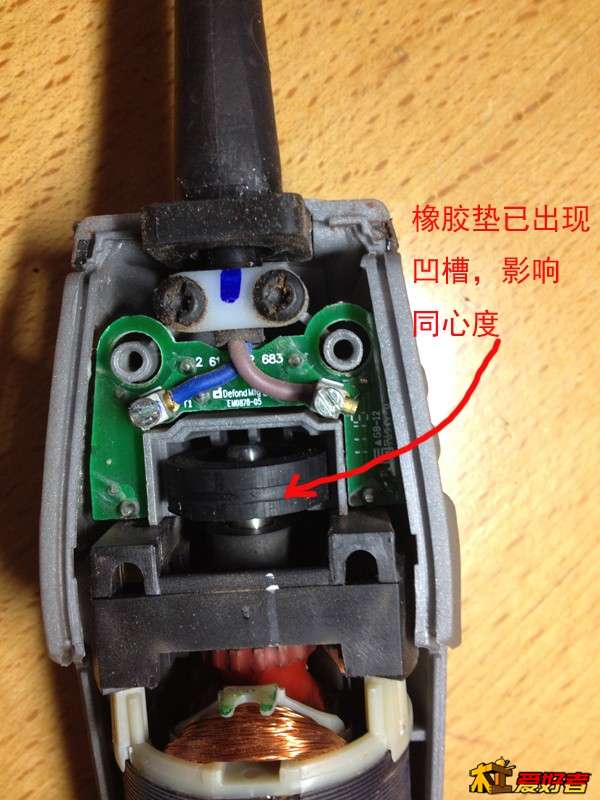

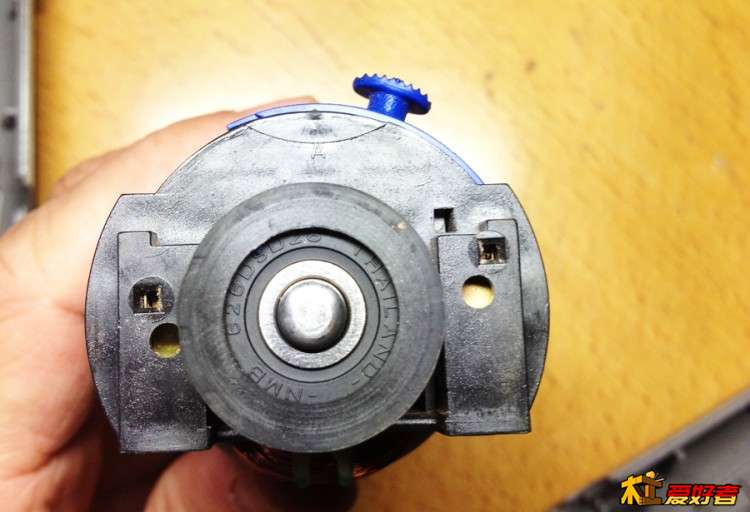

拆解后，觉得转子的设计也处在不足，有一个轴承使用橡胶垫包住，如下图，使用时间一长，或橡胶垫老货变形，转子就会晃动，会影响转子的同心度。

爱木工者好

DREMEL3000配的刀具的刀柄都是多大直径的啊？想入手一台玩玩

之秋

爱木工者好 发表于 2016-3-9 19:20
DREMEL3000配的刀具的刀柄都是多大直径的啊？想入手一台玩玩

刀具柄直径1mm至3.2mm。
