本期简介：传统古典家具榫卯结构之七，高束腰抱肩榫。 使用与特征: 抱肩榫是有束腰家具的腿足与束腰、牙条相结合时使用的榫卯结构。也可以说是家具水平部件和垂直部件相连接的榫卯结构。 抱肩榫是结构复杂的榫卯结构，因为要解决腿足与面板、腿足与束腰、腿足与腿足之间的连接。以有束腰的方桌为例，腿足的上端，做出两个相互垂直但不连接的半榫头、这是与桌面相连的。在与束腰相接的部位，要做出45度角的斜肩，并凿三角形榫眼，以便与牙条的45度的斜尖及三角形的榫舌相接。斜尖上还留做上小下大、断面为半个银锭形的“挂销”，与开在牙条背面的槽口套挂。 明及清前期的有束腰家具，牙条与束腰是用一块独木做出的，凭此挂销，可使束腰及牙条和腿足牢固地连接在一起。这是抱肩榫的标准做法。清中期以后，抱肩榫的做法就开始简化，挂销省略不做了，为了省料，牙条和束腰也改为用两块木条单独做了。到清代晚期，抱肩榫的做法进一步简化，连牙条上的榫舌也没有了，只靠用胶粘合。桌子的牢固程度大大降低。 3D制作软件：Revit 可调参数：长/宽/高/及部分细节

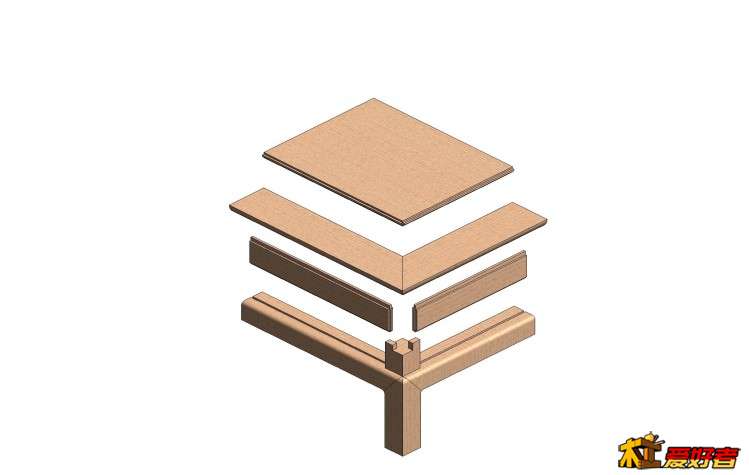

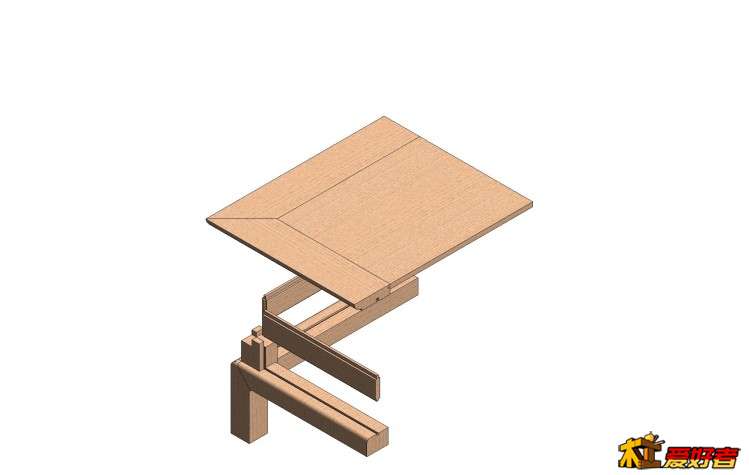

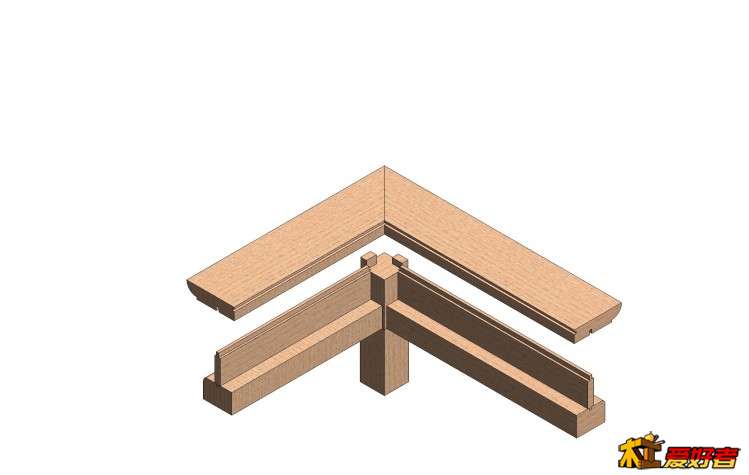

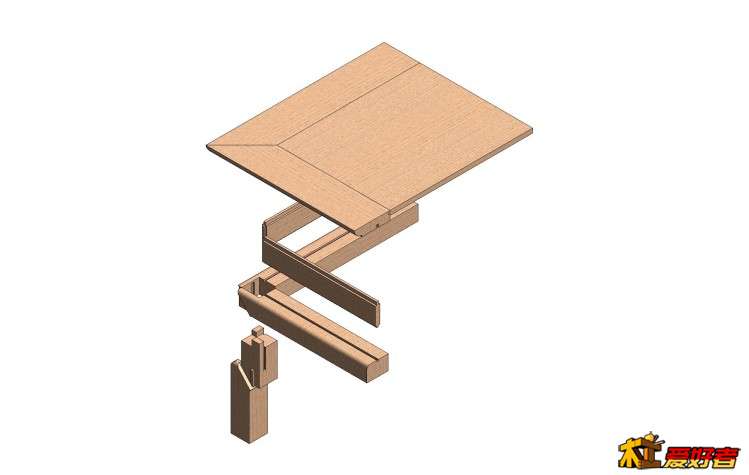

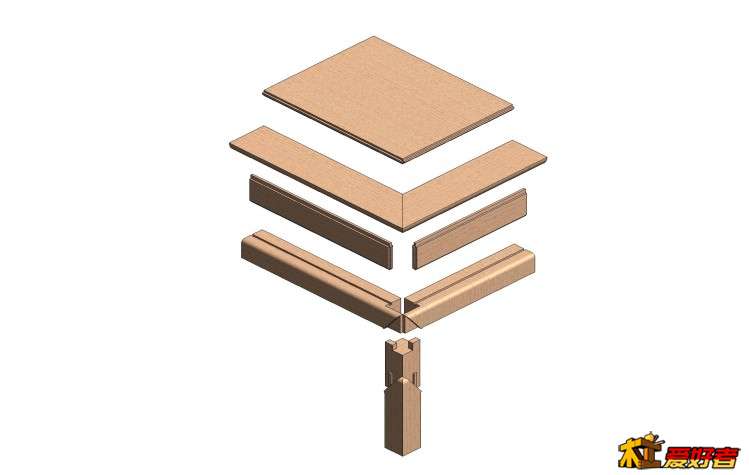

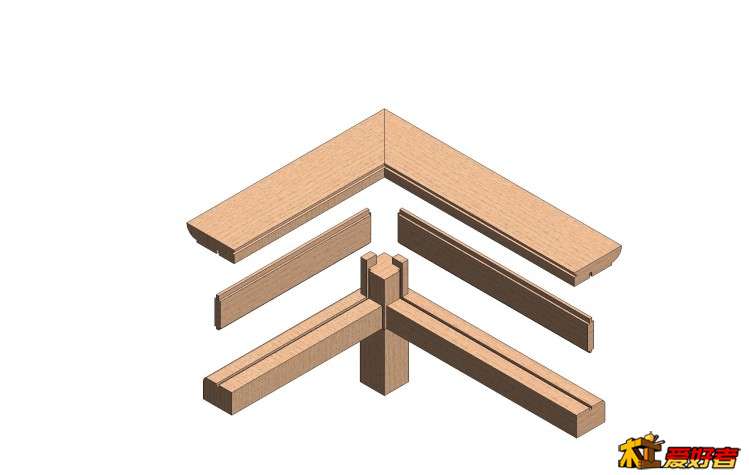

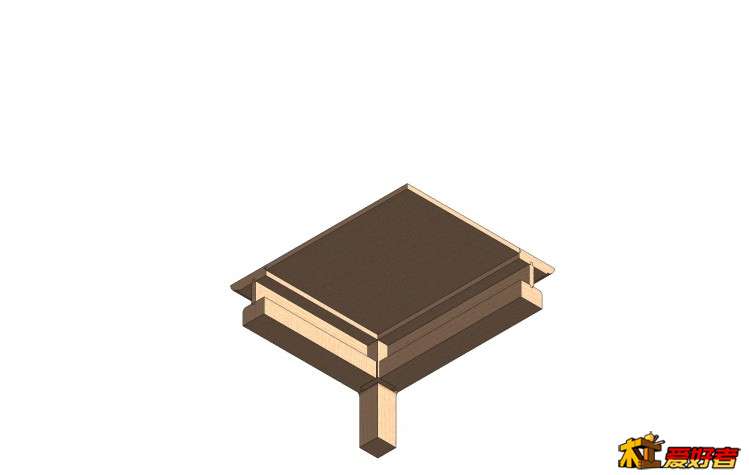

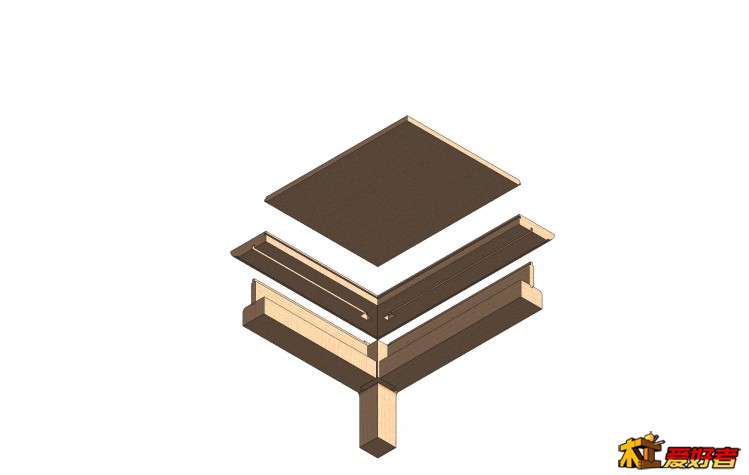

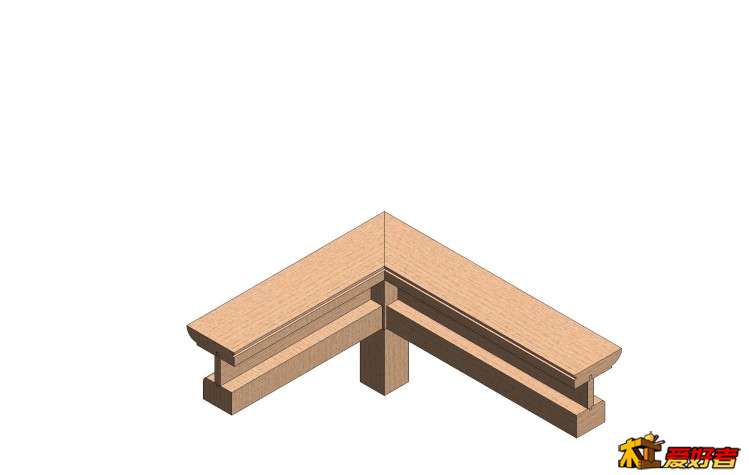

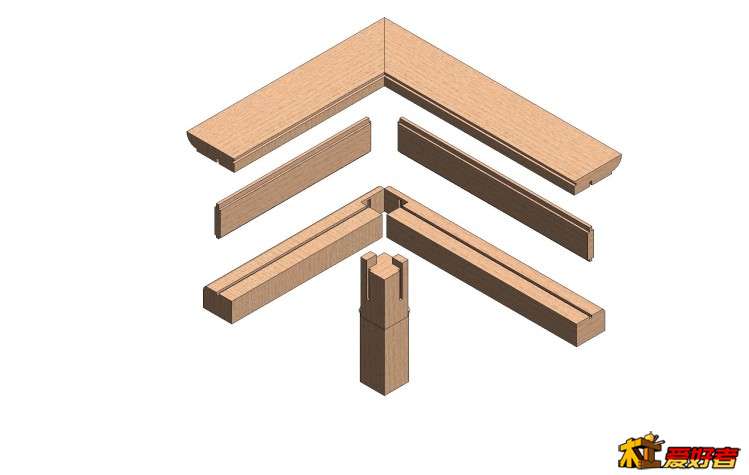

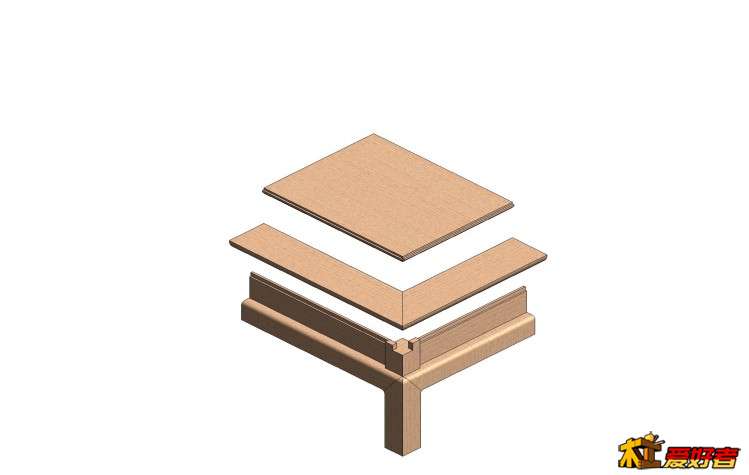

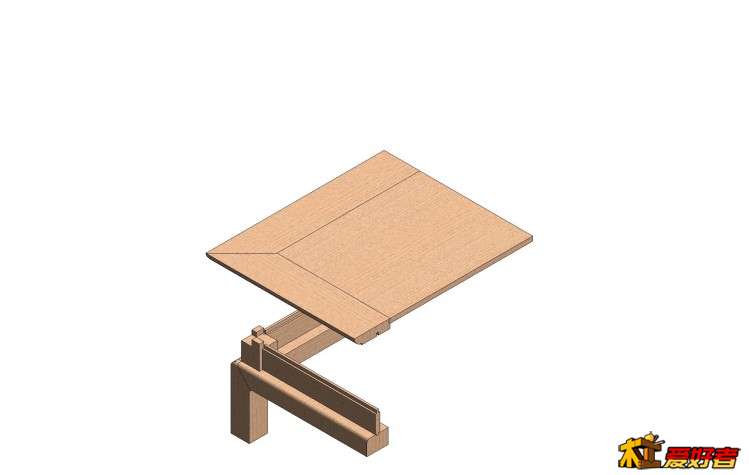

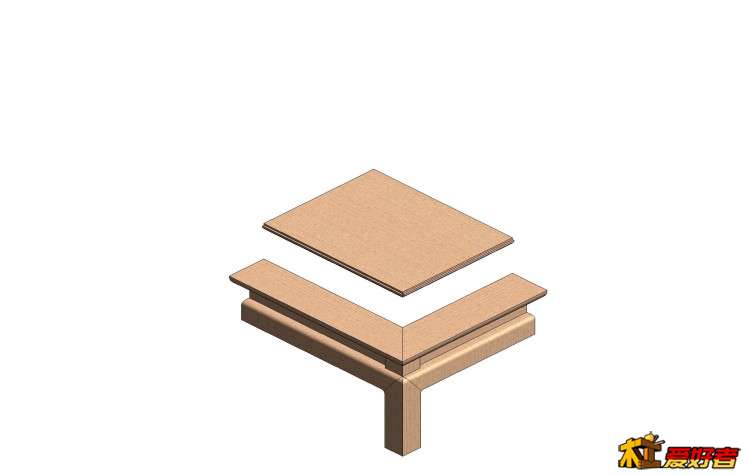

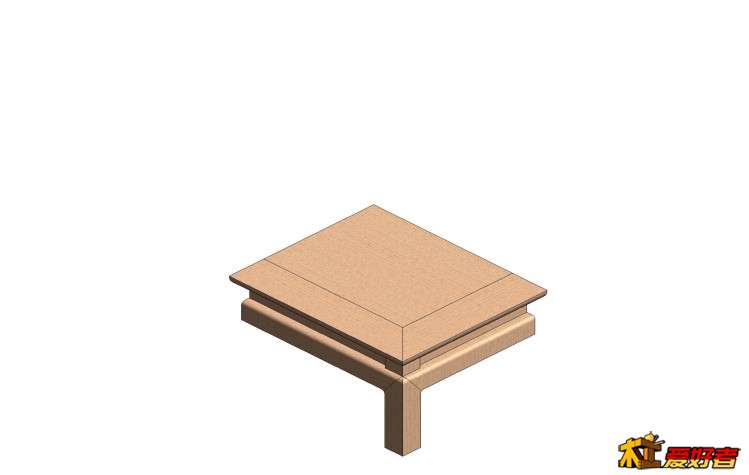

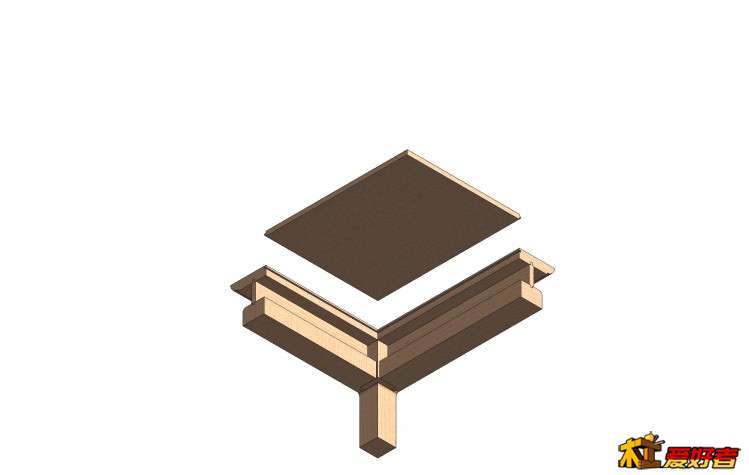

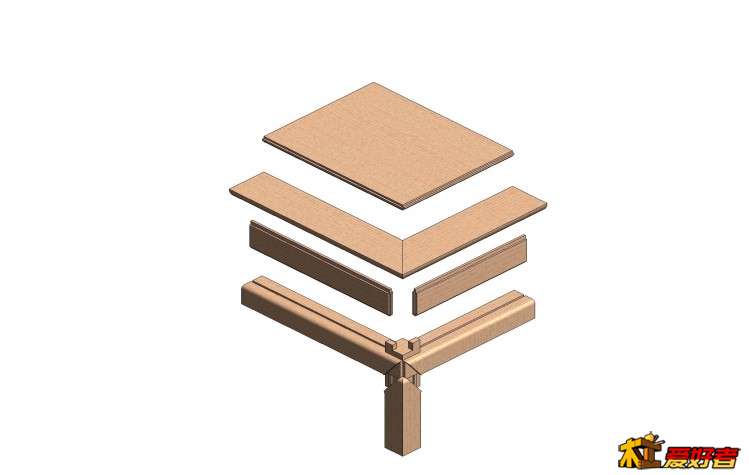

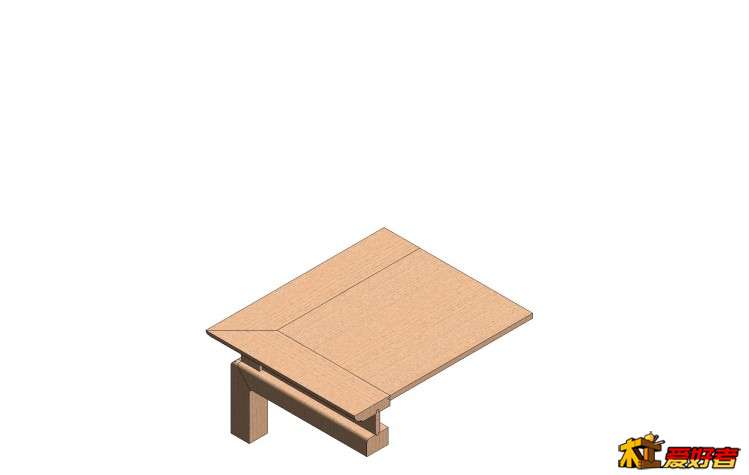

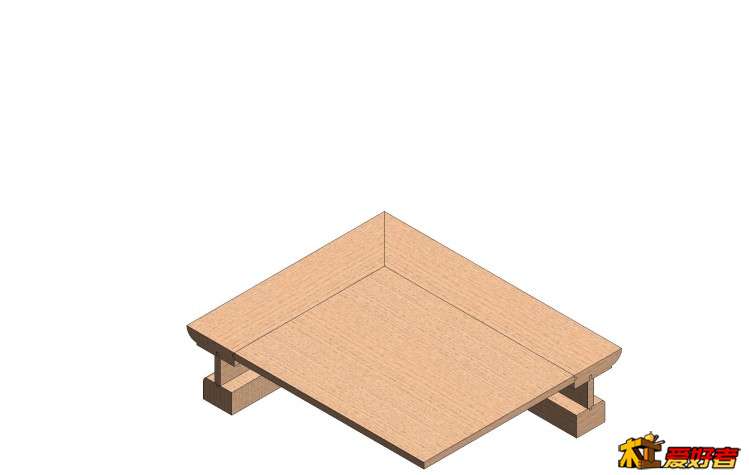

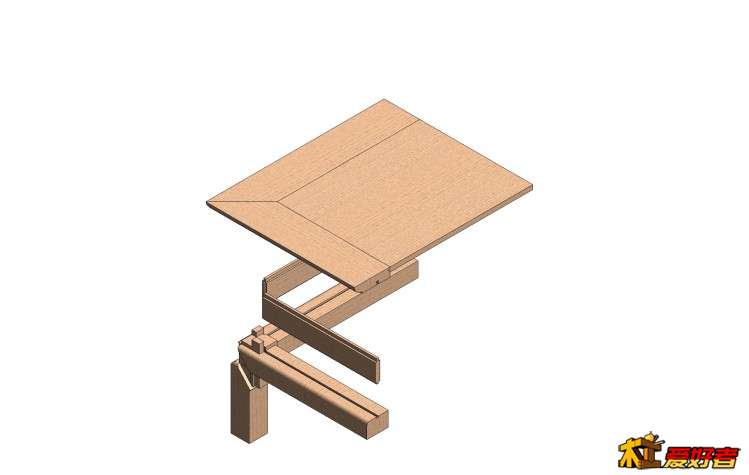

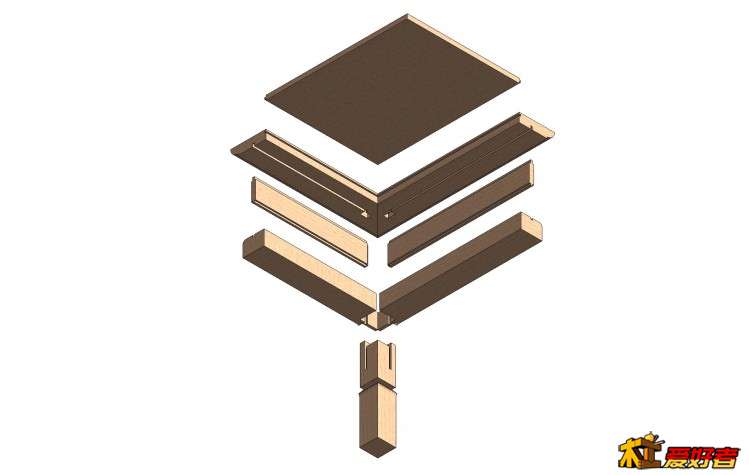

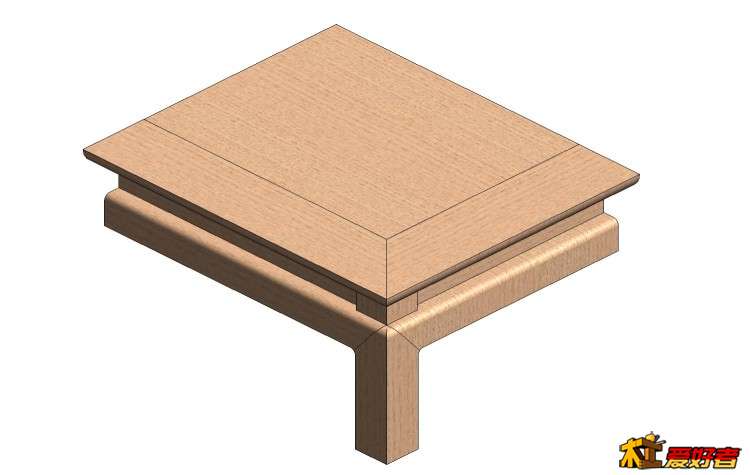

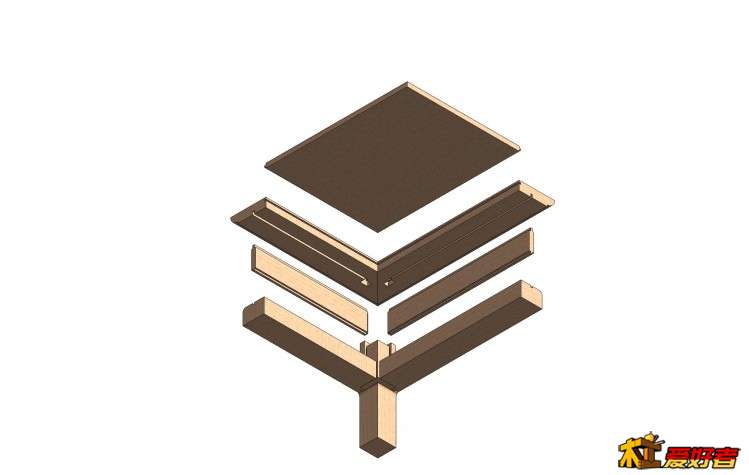

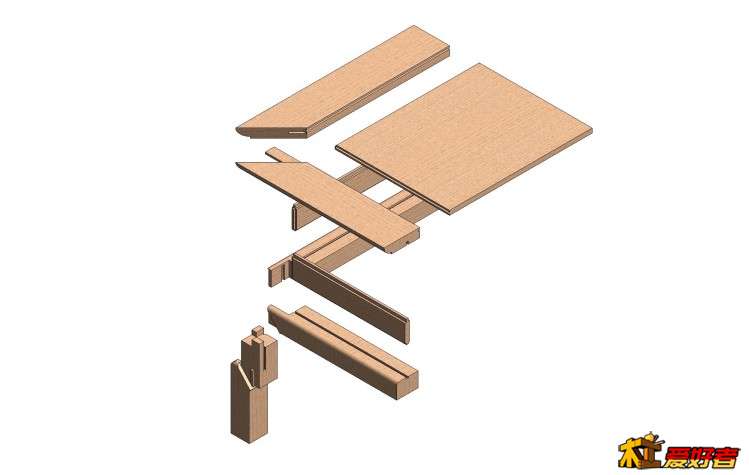

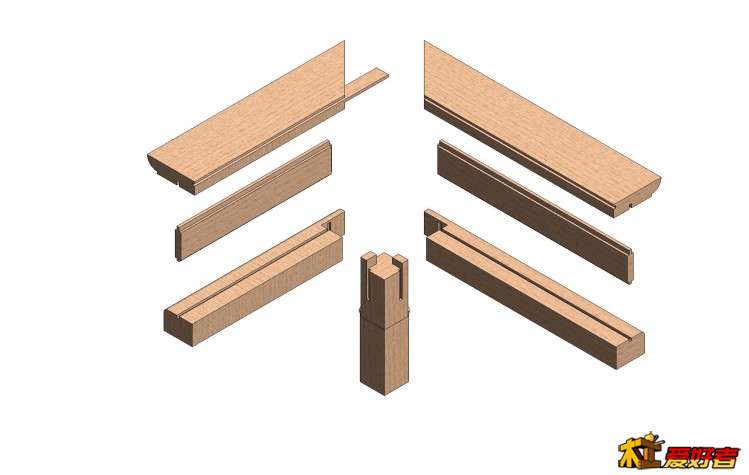

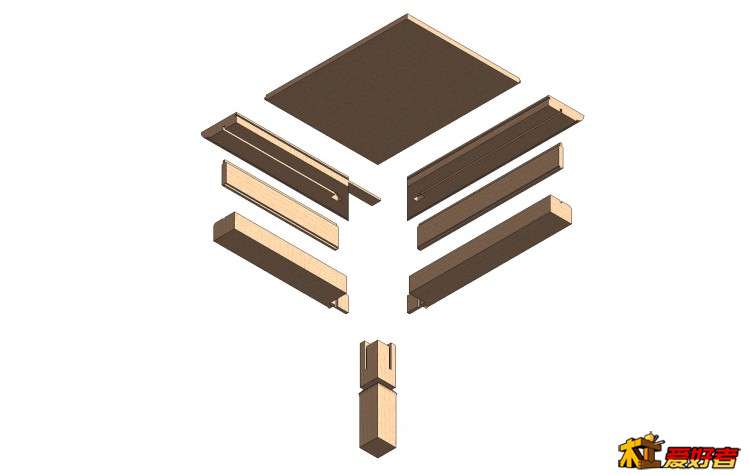

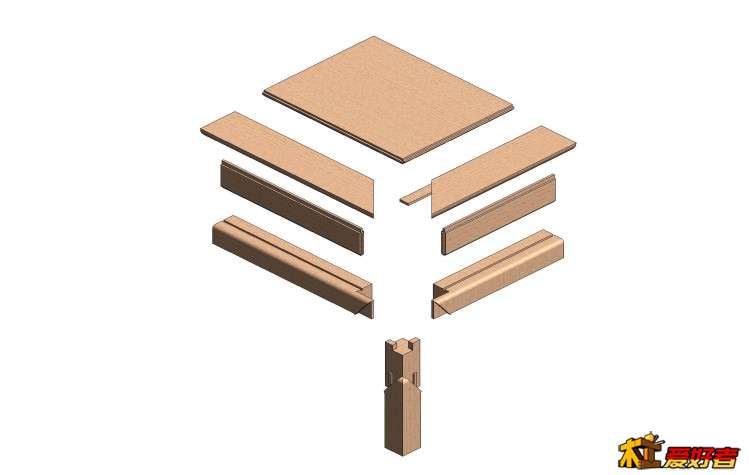

高束腰抱肩榫合体（Revit模型图片） 高束腰抱肩榫拆装（Revit模型图片） 高束腰抱肩榫拆装（Revit模型图片） 高束腰抱肩榫拆装（Revit模型图片） 高束腰抱肩榫拆装（Revit模型图片）

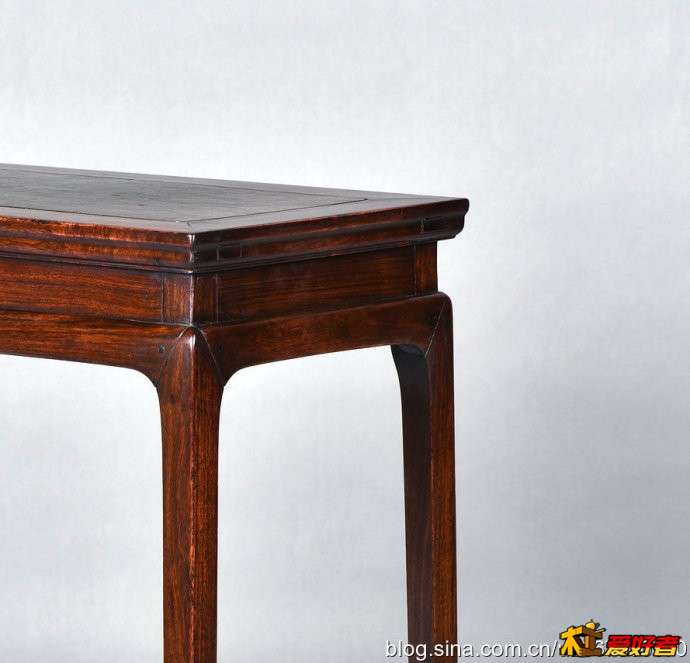

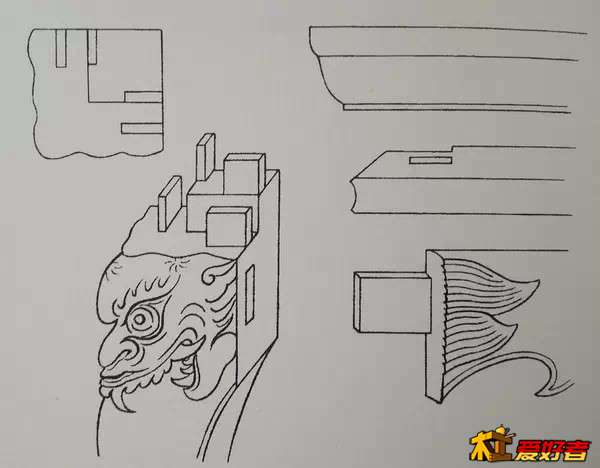

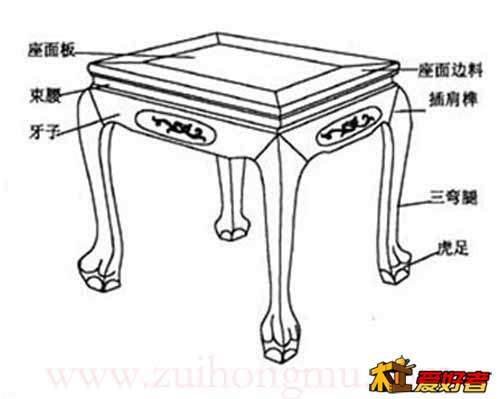

高束腰抱肩榫实例（源自网络图片） 高束腰抱肩榫图例（源自网络图片）
|
