木工桌仿BC尾钳（Tail Vise）制作随记

caff

一切从这里开始:
2015年6月,做出了我的第一张木工桌,当时没有什么使用经验,不知道应该如何设计桌钳,也有许多朋友私下问过我这个问题,我也给出了回复,经过一段时间的使用后,我总结了我的使用需求,定制了我的木工桌台钳组

木工桌的制作过程请看这里：西式手工木工桌制作随记
我做的第一个桌面台钳（Moxon Vise）看这里：木工桌面台钳（Moxon Vise ）制作随记

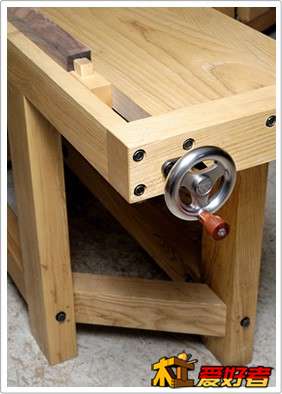

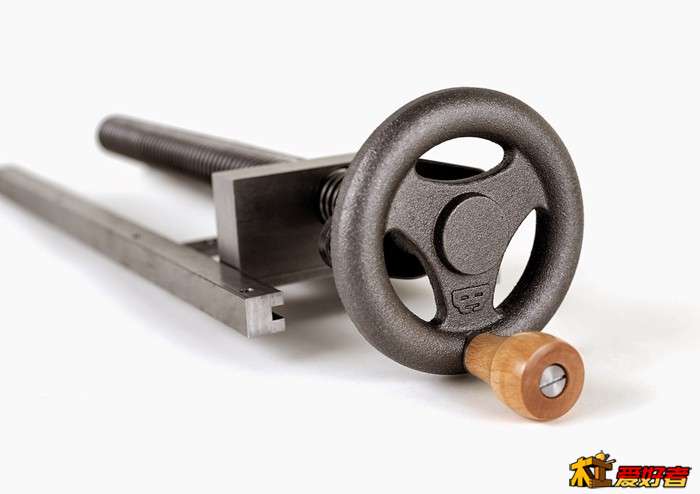

BC的好东西，好的没话说，但是，但是，但是我要自己做一套出来，好了现在开始吧。

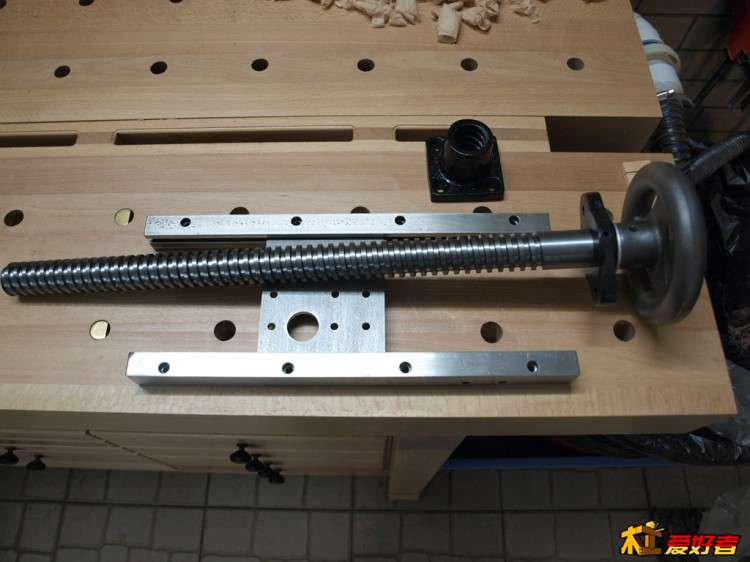

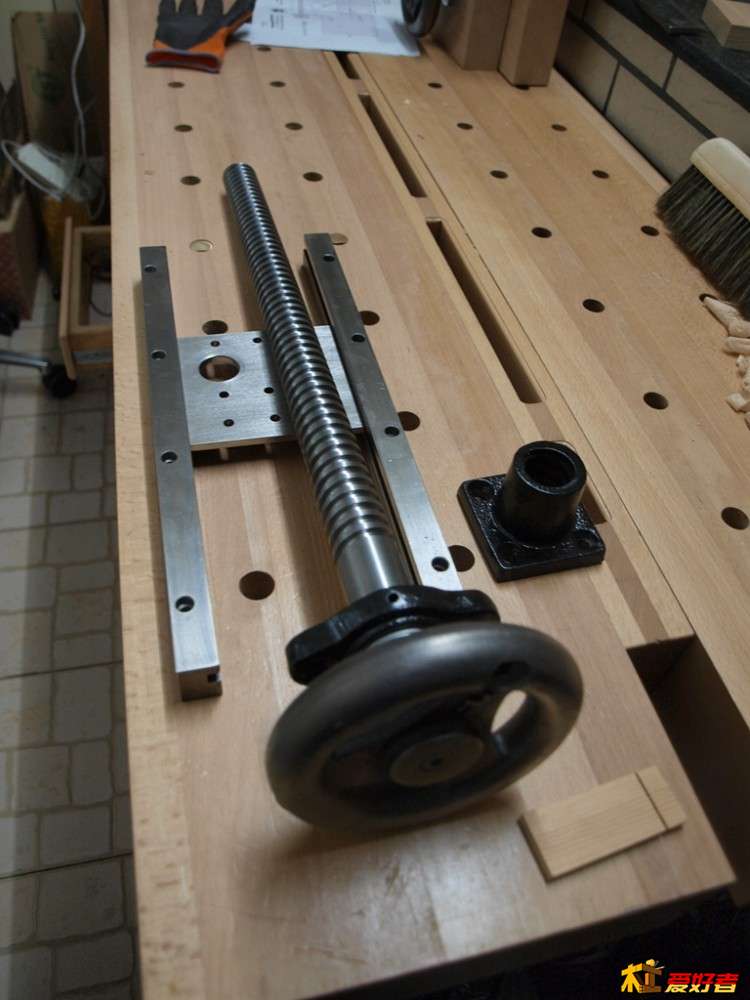

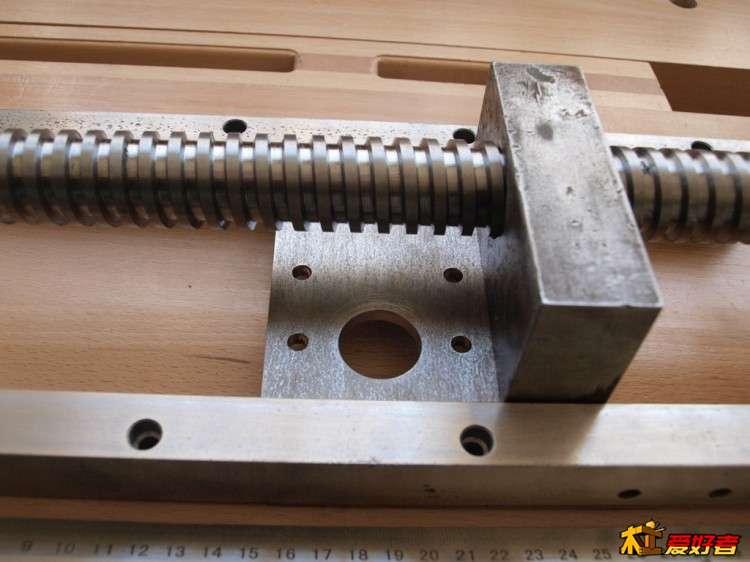

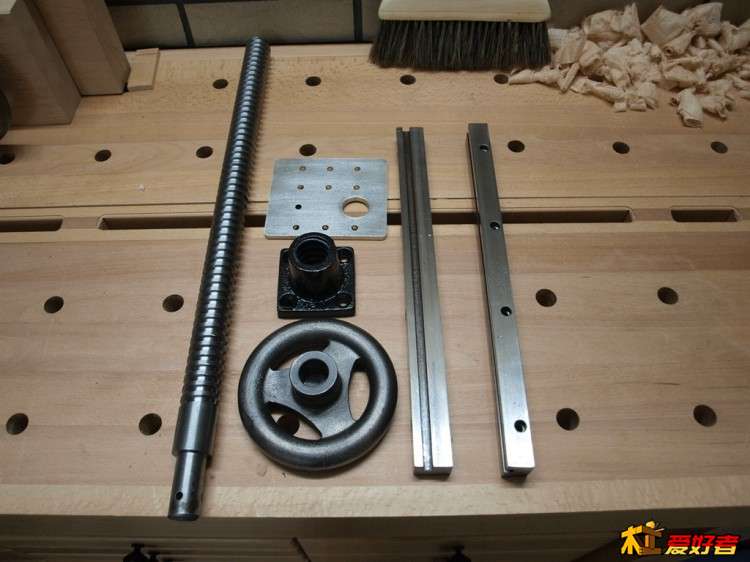

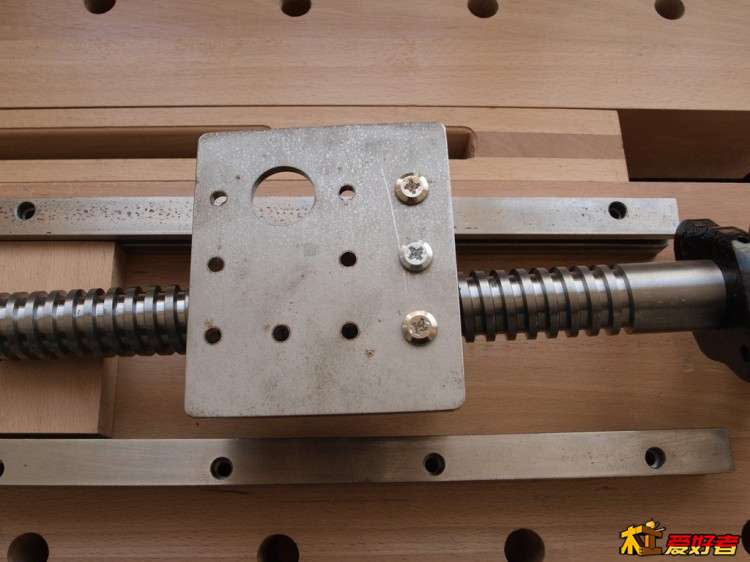

下图中的套件，我一件件的说说：

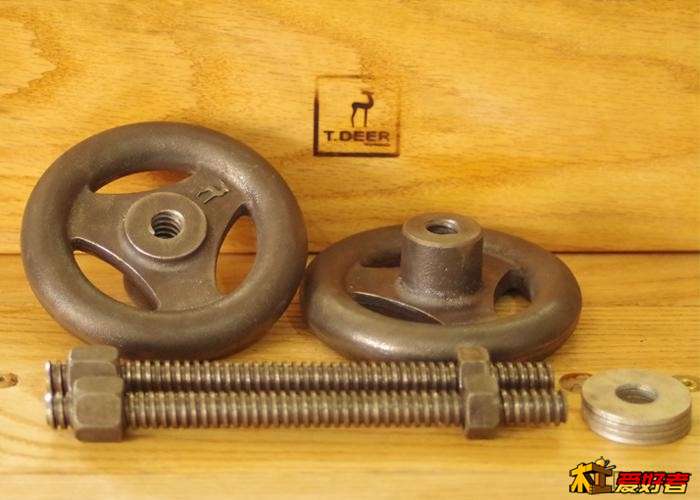

1：先是中间的手轮，感谢TDEER，成本价单独出售了一只给我，到手的是实心没有打孔的，我自己根据螺杆的尺寸外加工的，购买地址在论坛在收货还图区有，点击打开：TDEER Studio 第贰工作室

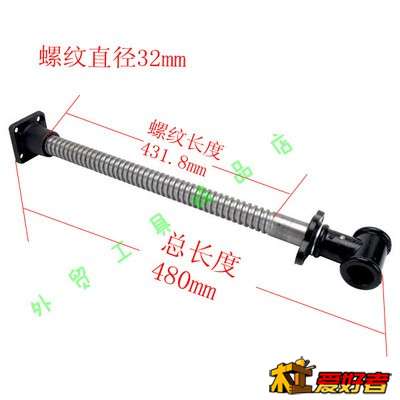

2：螺杆我是买的成品（88元）

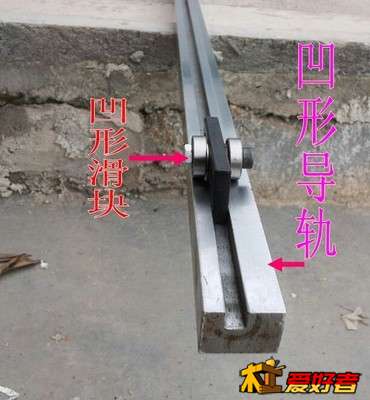

3：双滑轨是织机的轨道，一根开出4条来（60元）

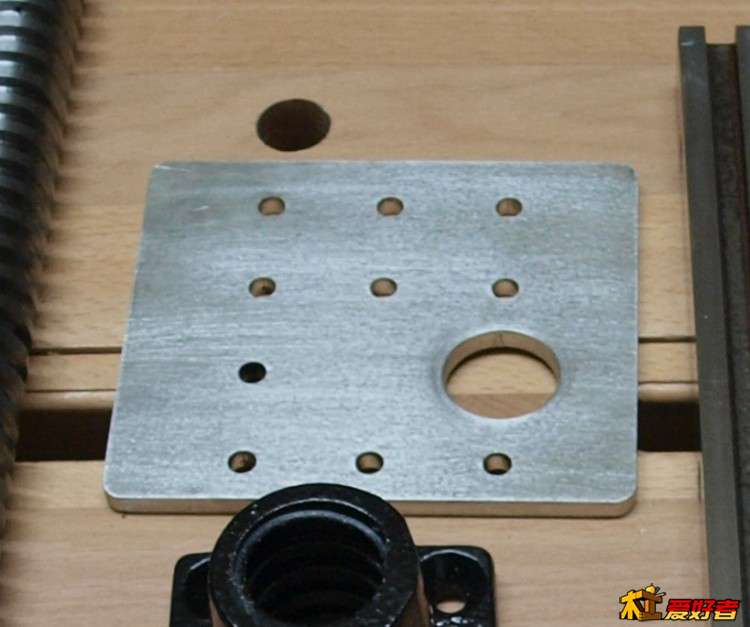

3：滑台板是外加工的激光切割（15元）

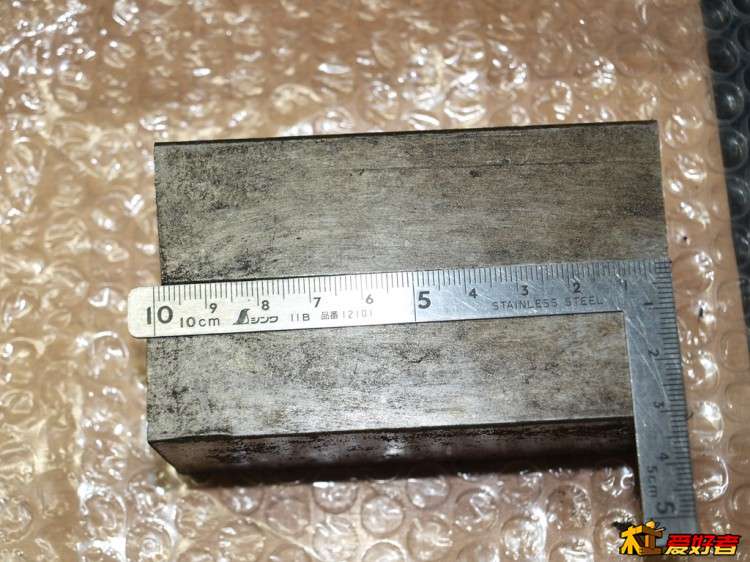

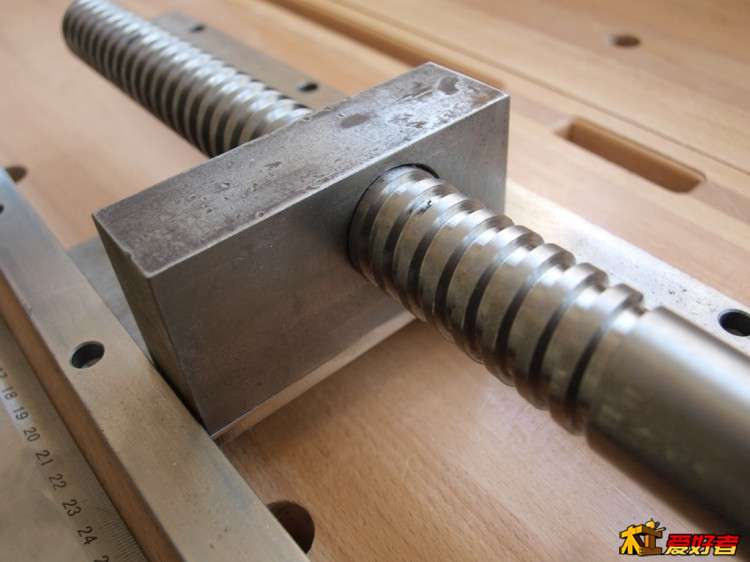

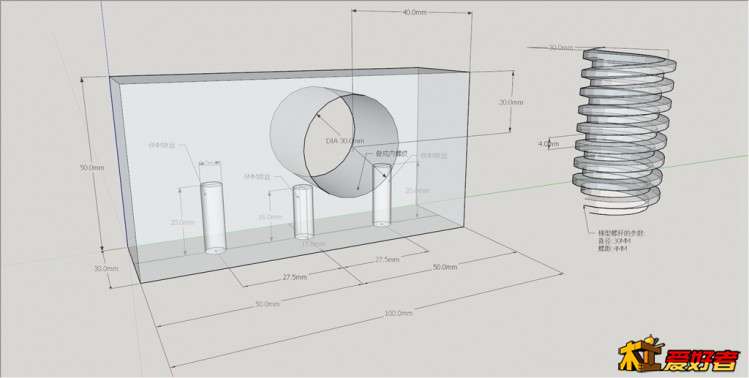

4：螺纹滑块是自己根据螺杆设计外加工的，这个有点贵（150元）

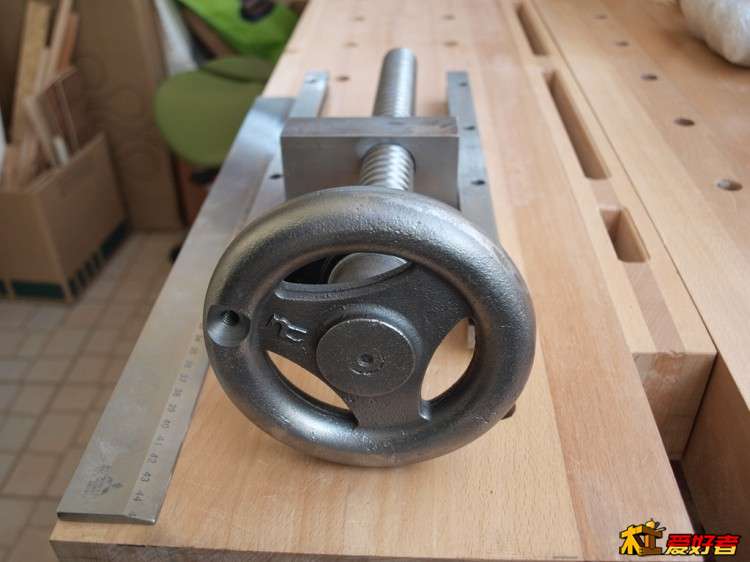

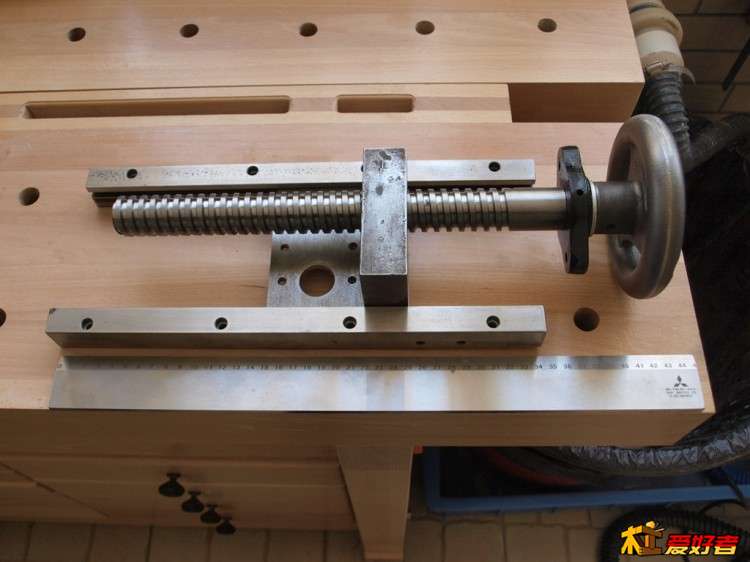

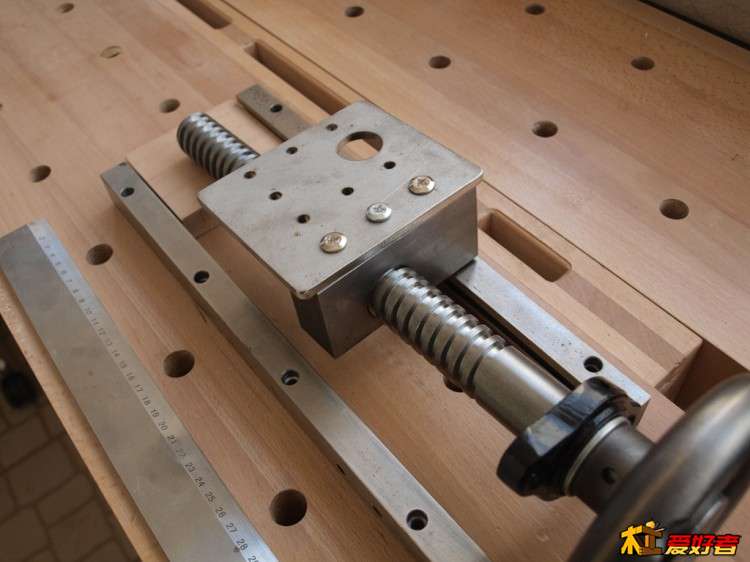

全部完成后组装好的样子

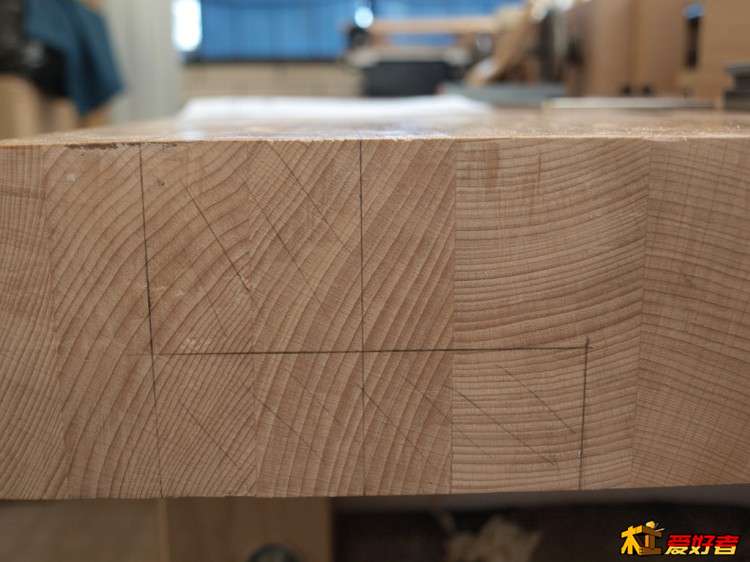

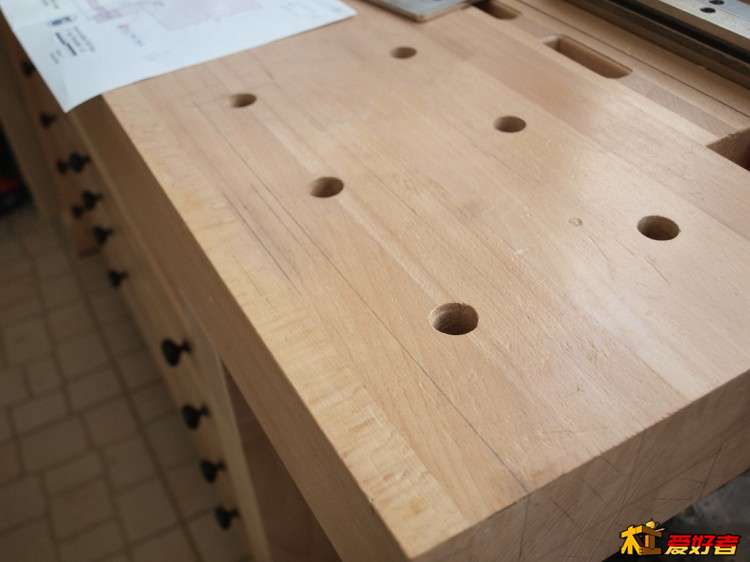

安装比较麻烦，因为我的桌面已经做好，所以要切出安装位置

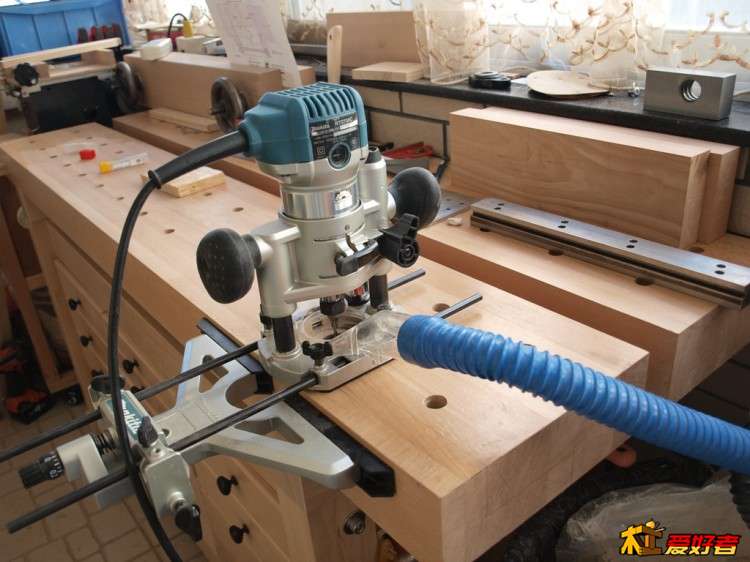

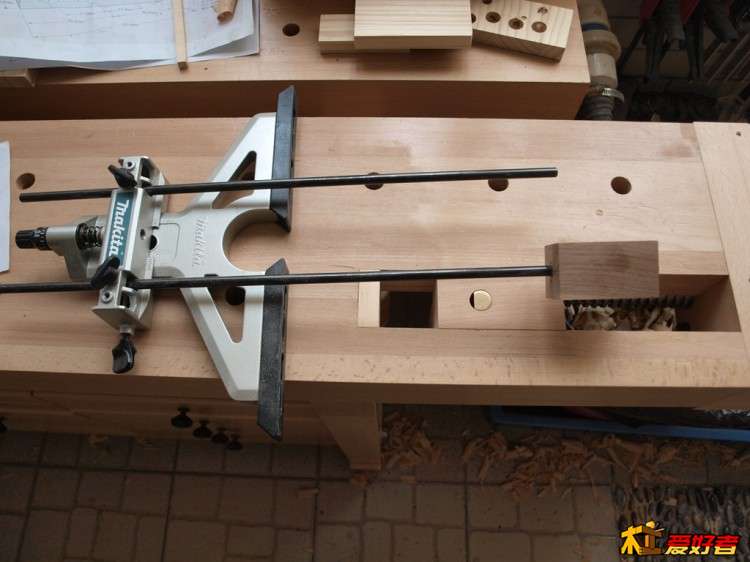

开始下刀切割（不要问为什么用修边机不用电木铣，因为我没有）

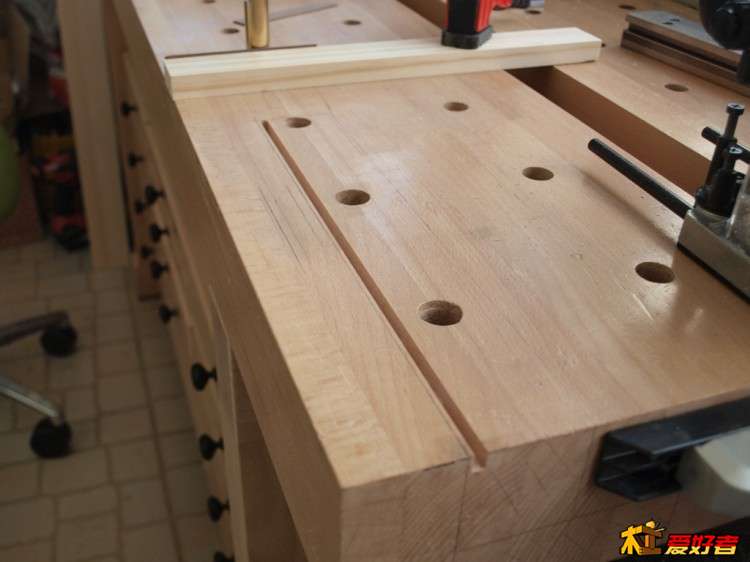

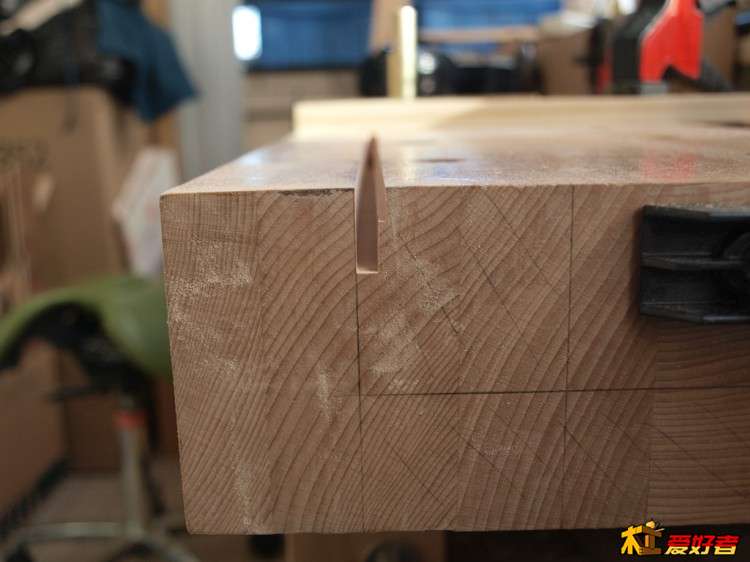

离线几MM，先试下刀和手感



正式开始



注意安全，注意安全，注意安全，看下图，右边槽底下多切了许多，因为1/4柄细，受力大的时候震动大，刀松了向下掉，所以，一定要注意安全。

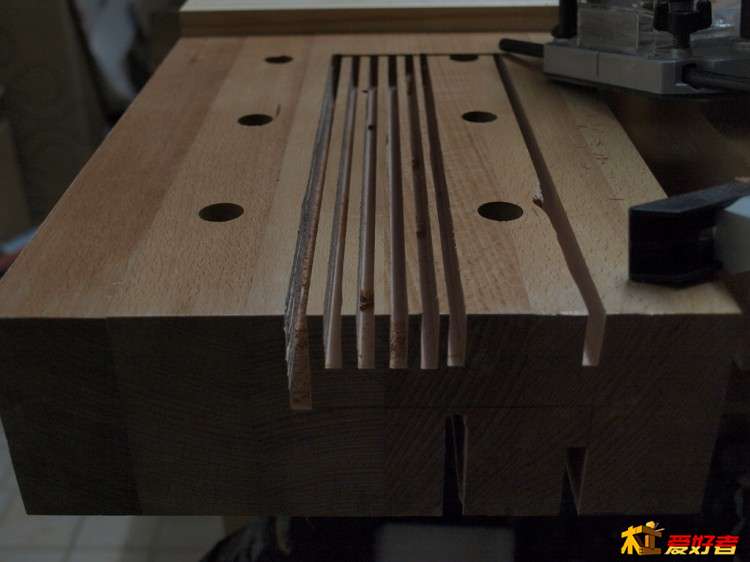

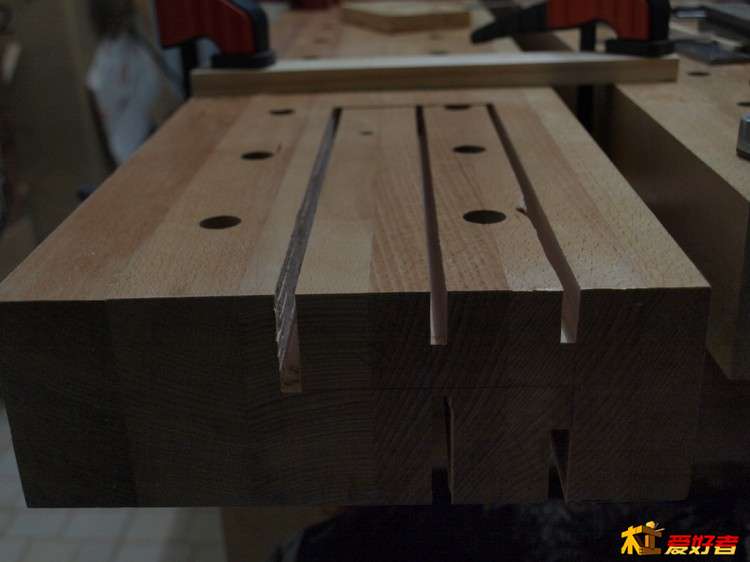

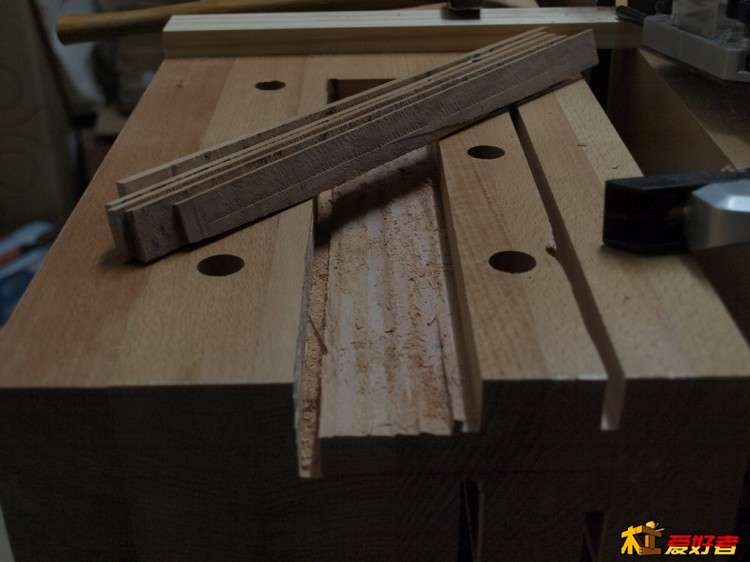

翻面，继续开

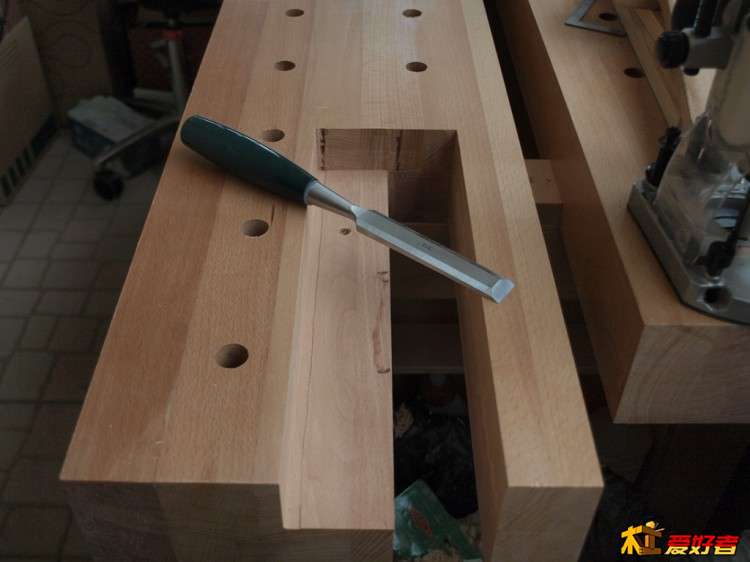

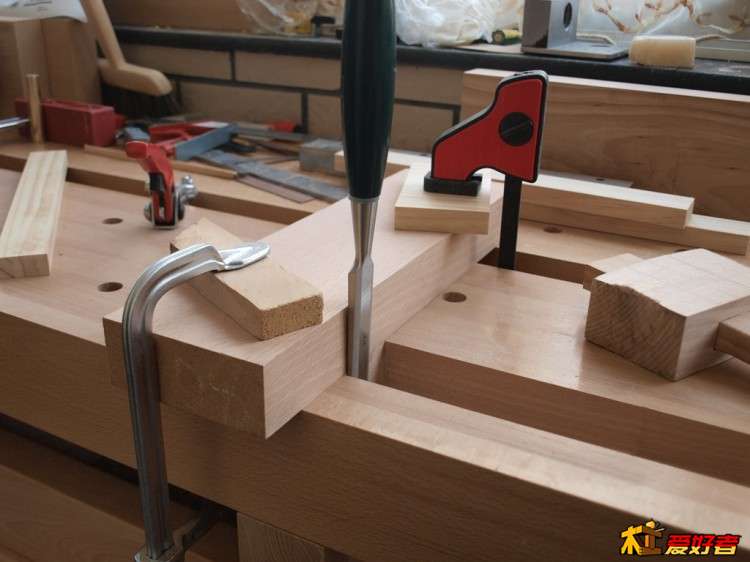

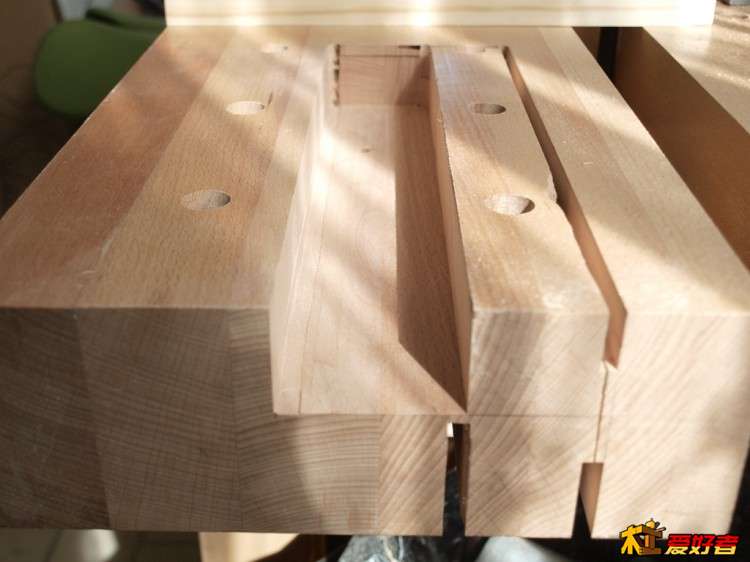

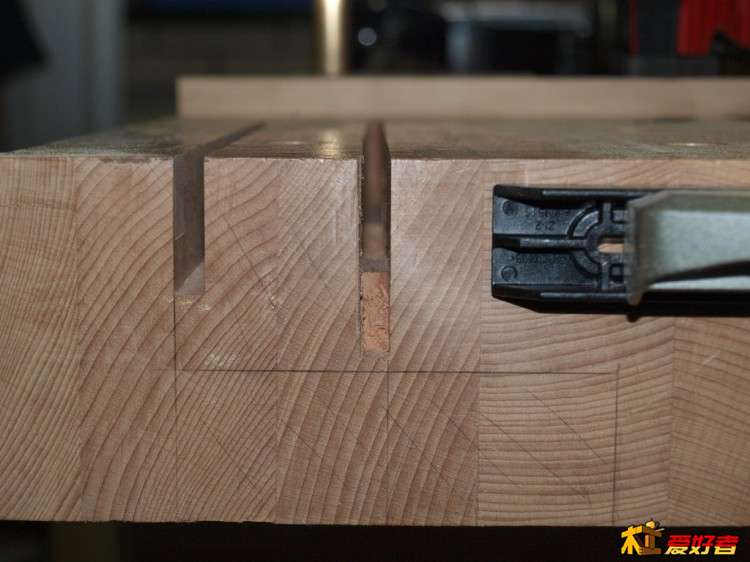

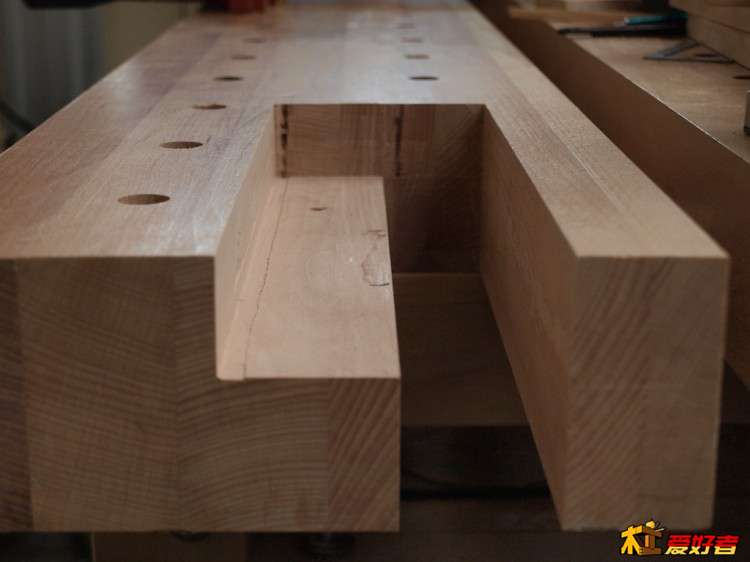

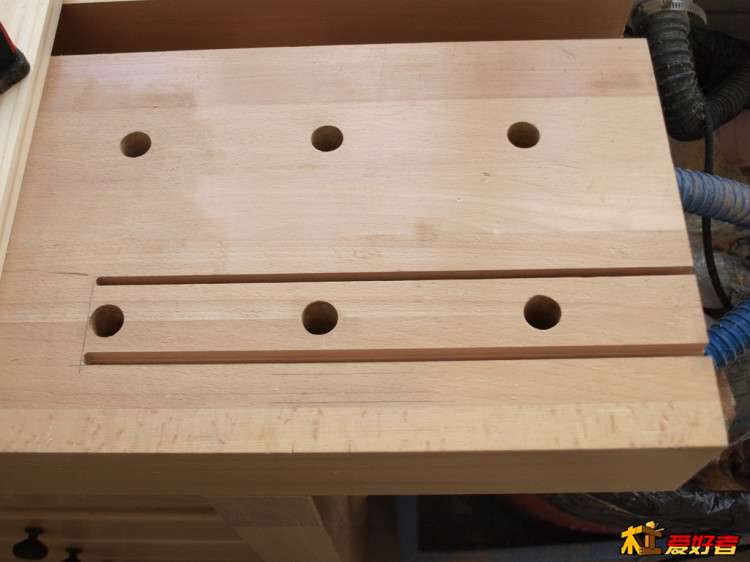

清边，清底，很不错的效果

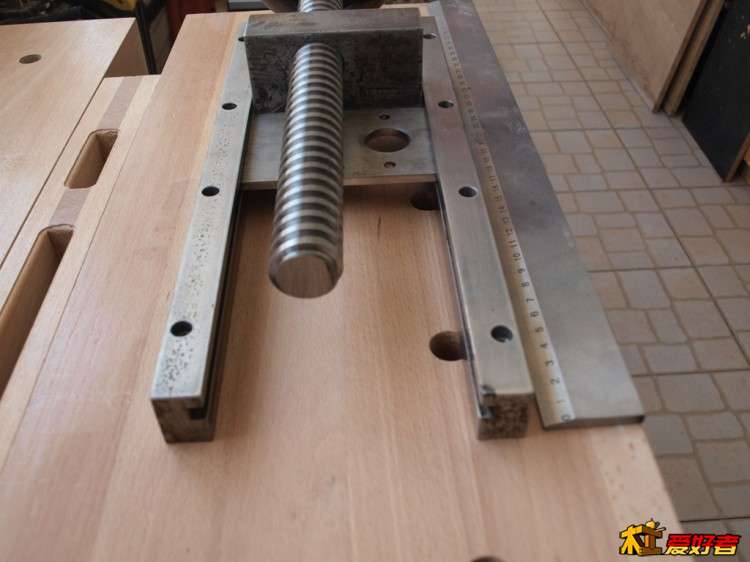

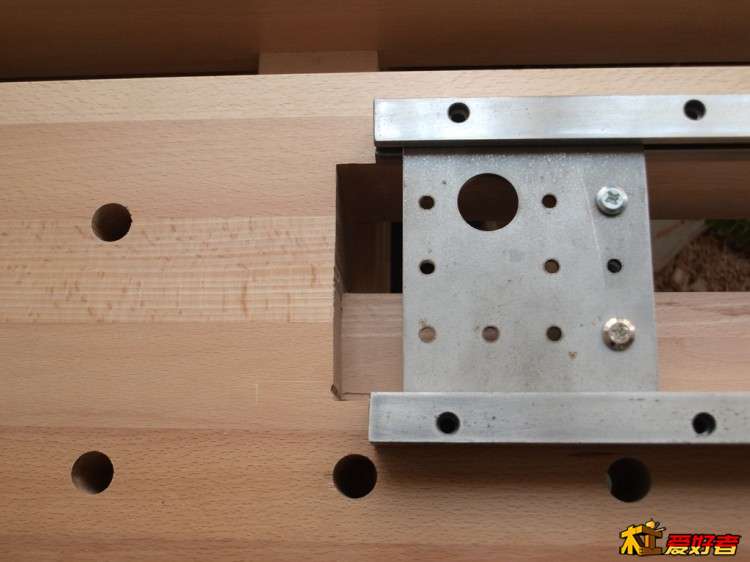

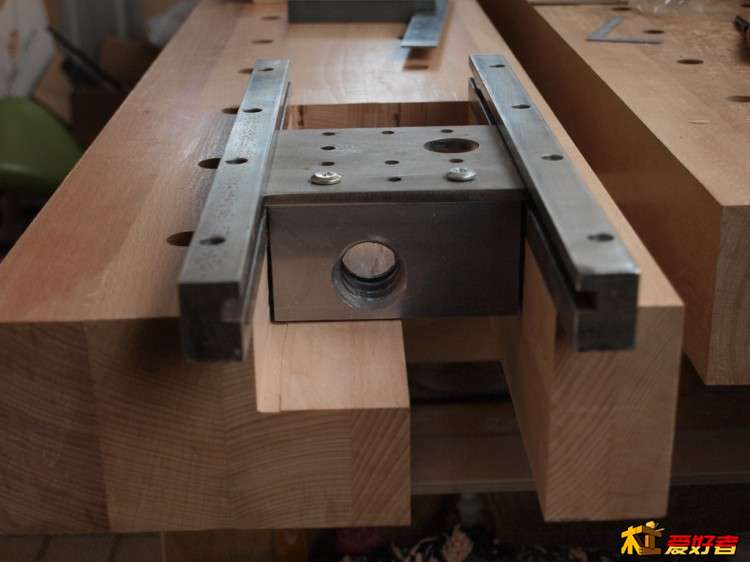

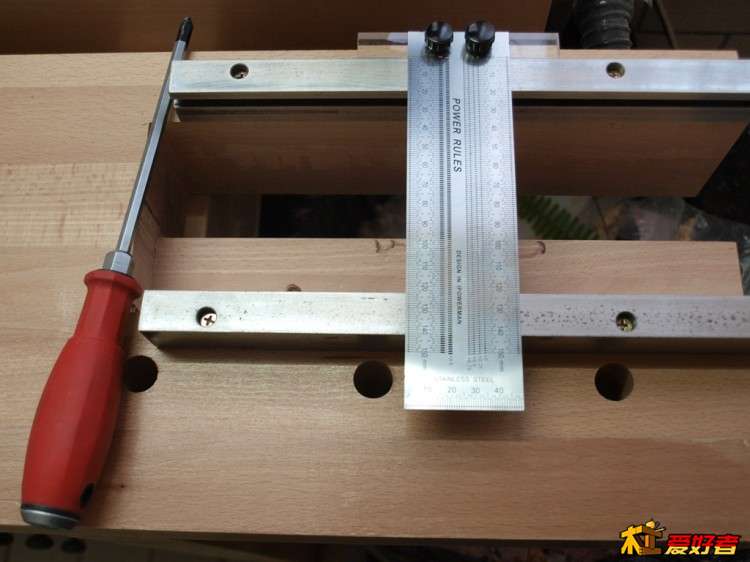

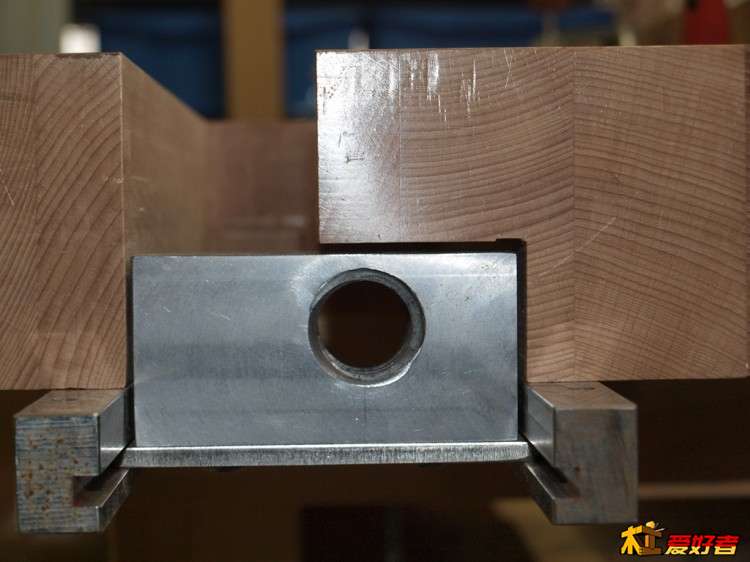

现在可以试一下钳体导轨位置

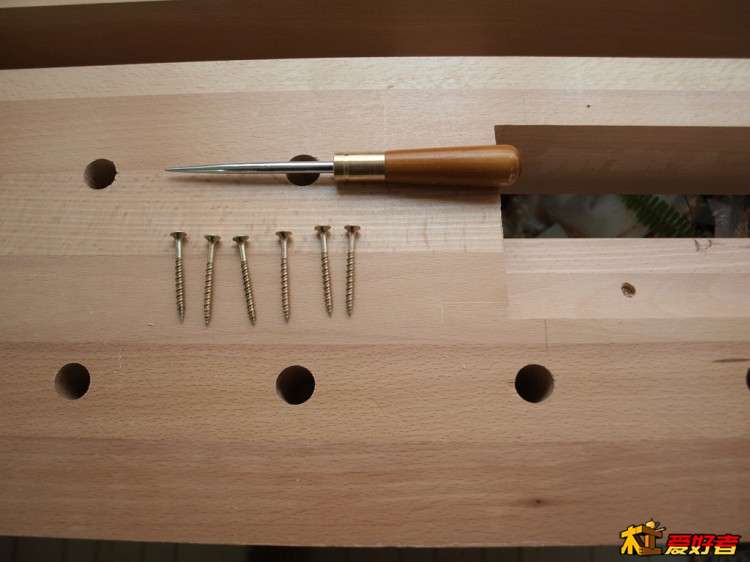

试好后定位，安装





完成试装，位置很正



下面开始制作端盖（我使用榉木制作，木材来源是论坛的 怡木工房 （点击进入）。多次购买，良心商家，因为我没有台钻，还帮忙打了孔。）

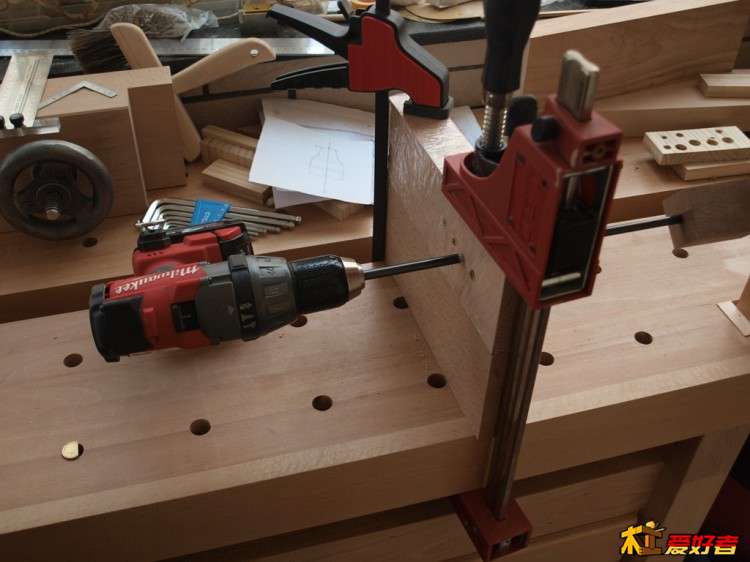

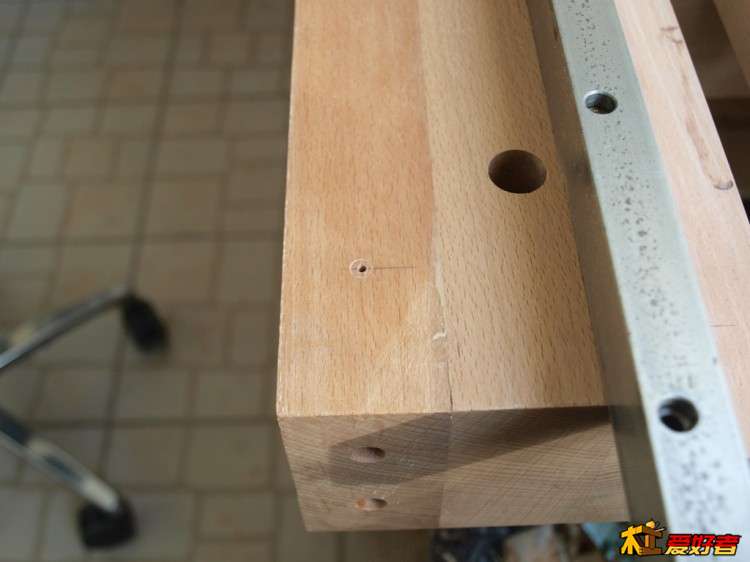

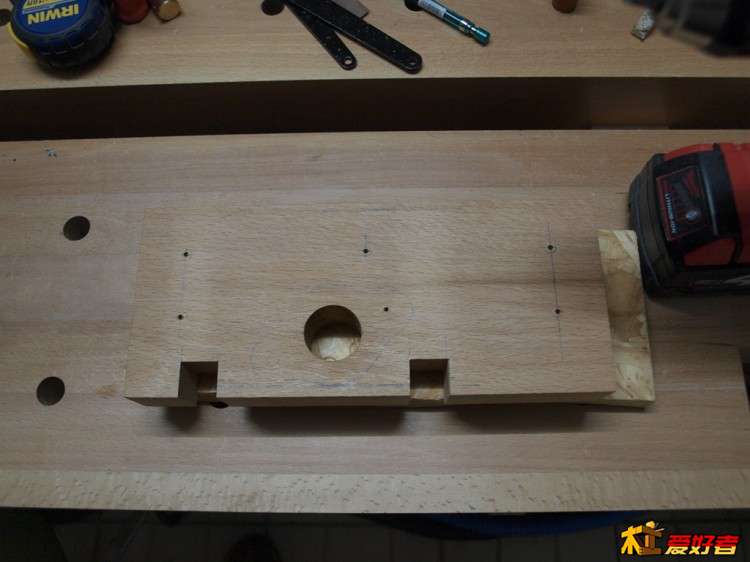

计划好螺栓安装的位置，定位，用2.5MM钻头从两边向中间打引导孔

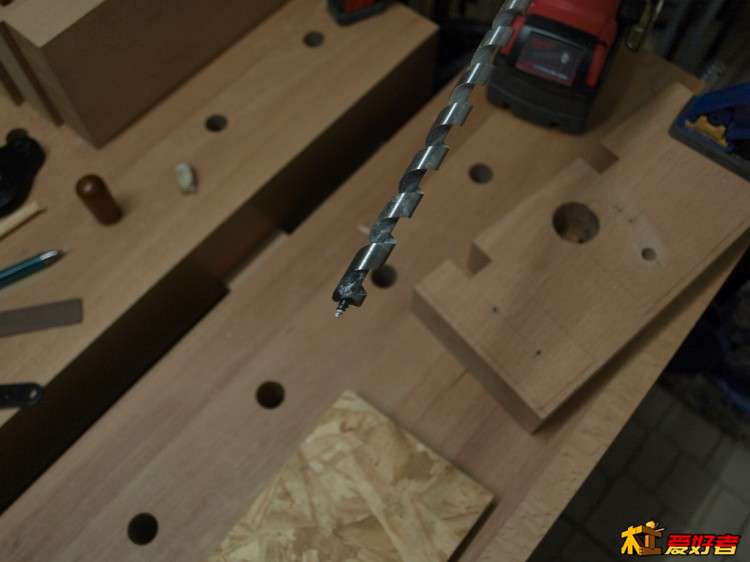

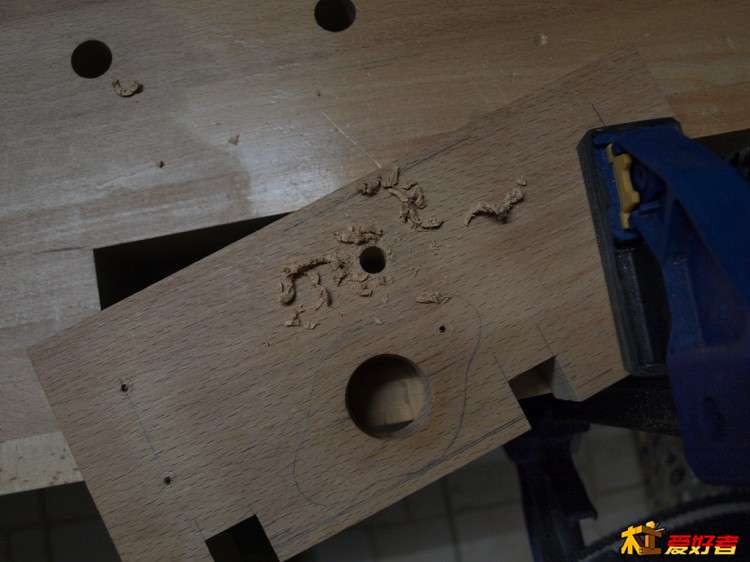

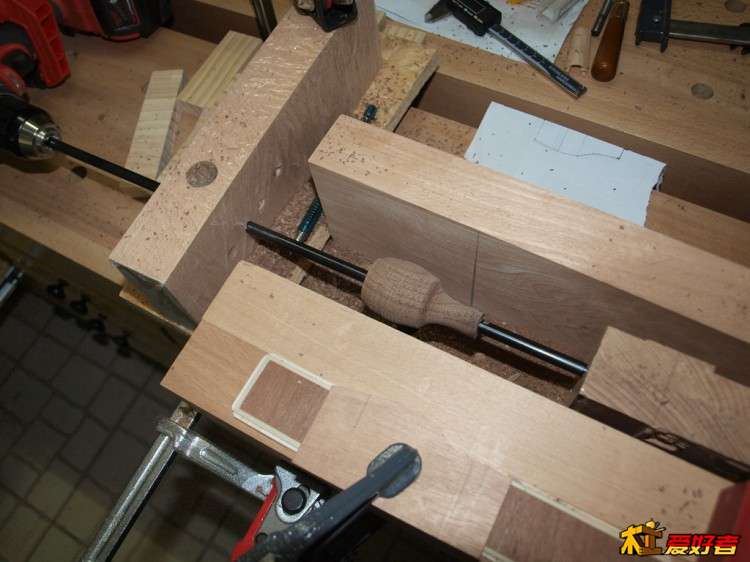

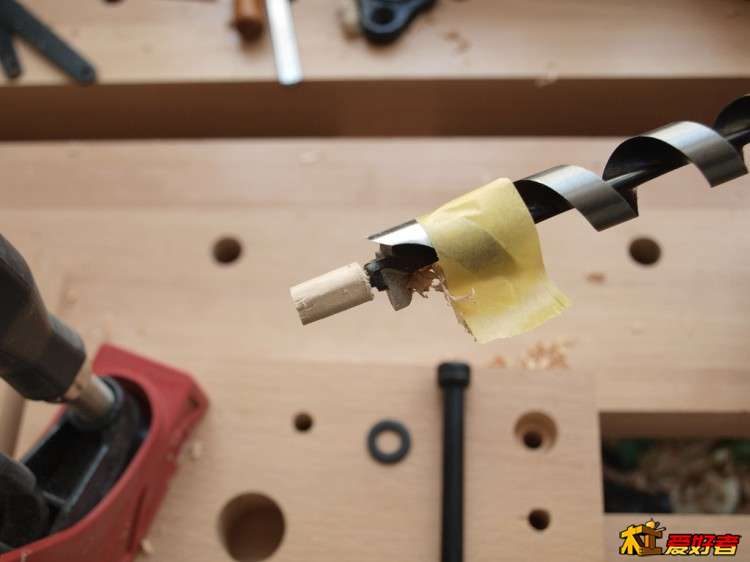

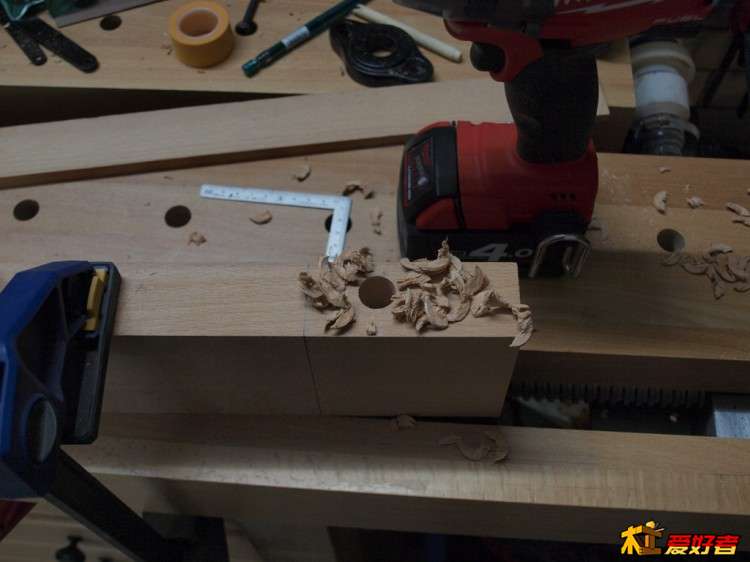

这里我的技巧是使用支罗钻，通过引导孔向下加力打孔，不打穿，打一多半就好，然后从另一边向中间打通孔

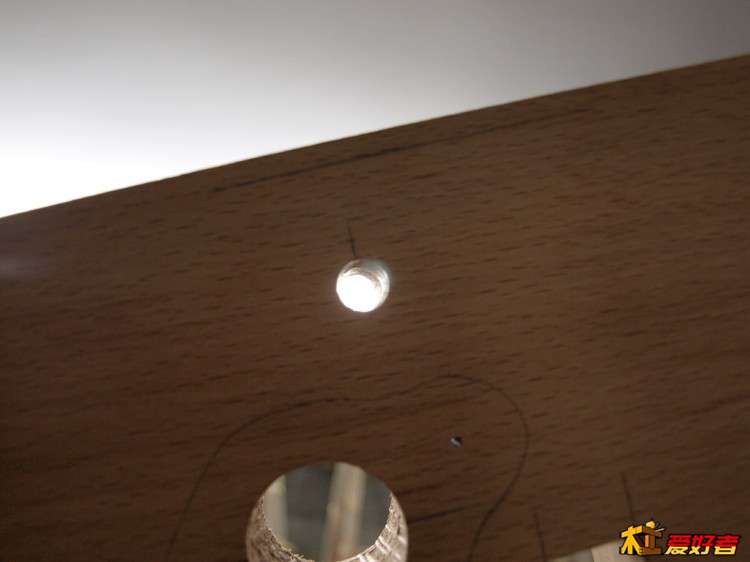

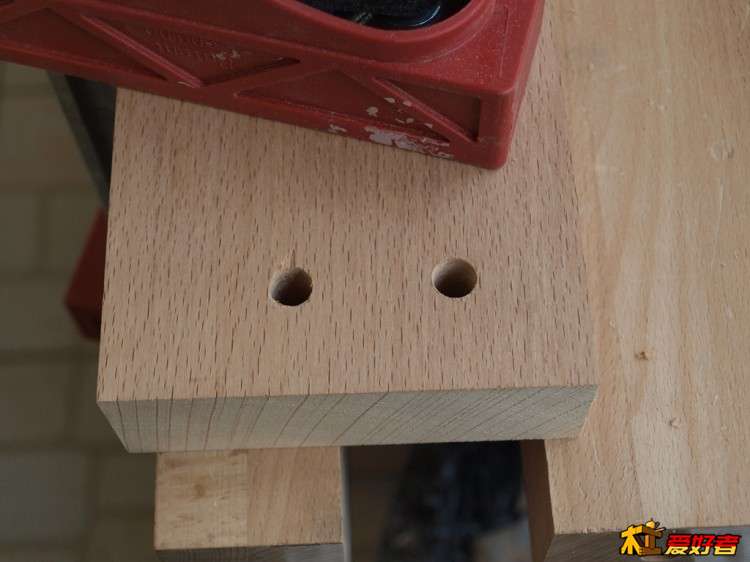

打好的孔垂直，无毛刺

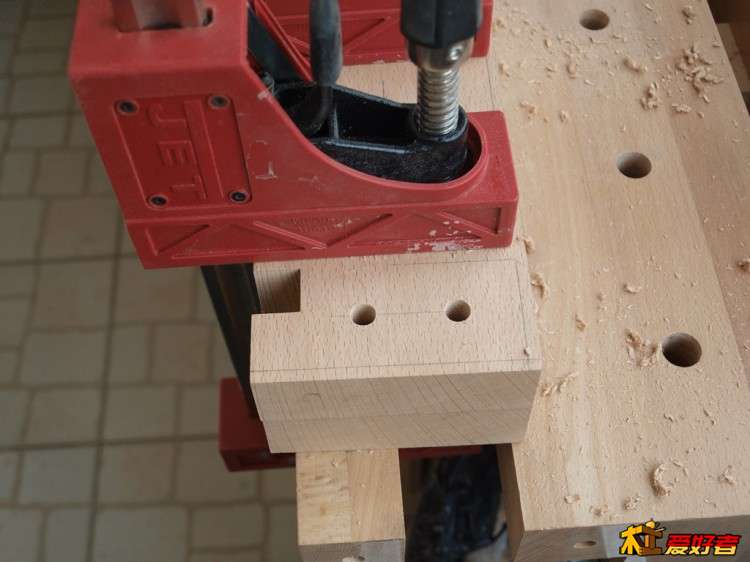

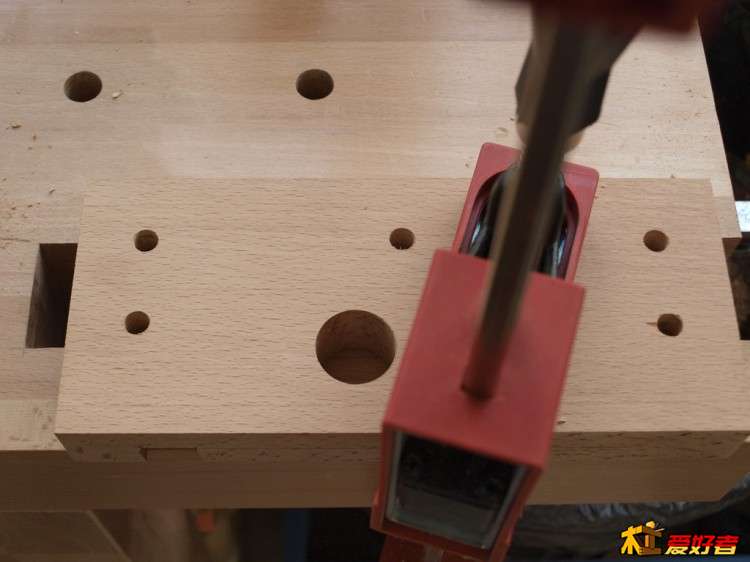

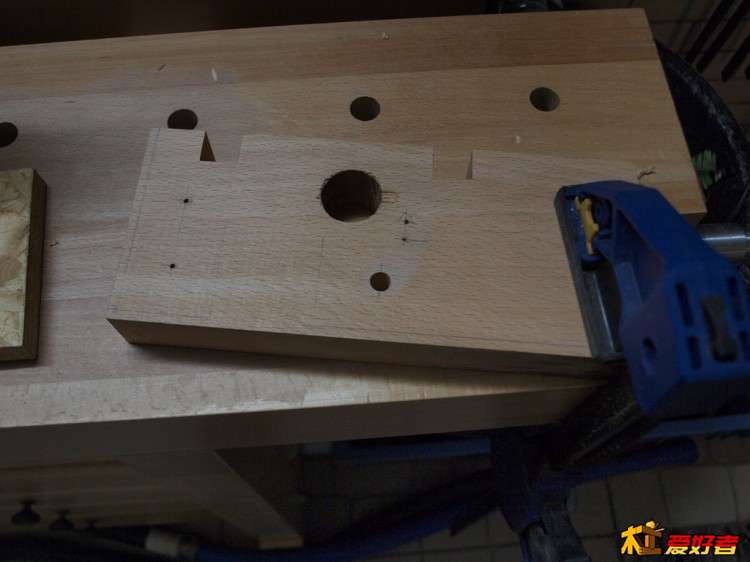

另一块，对位打孔

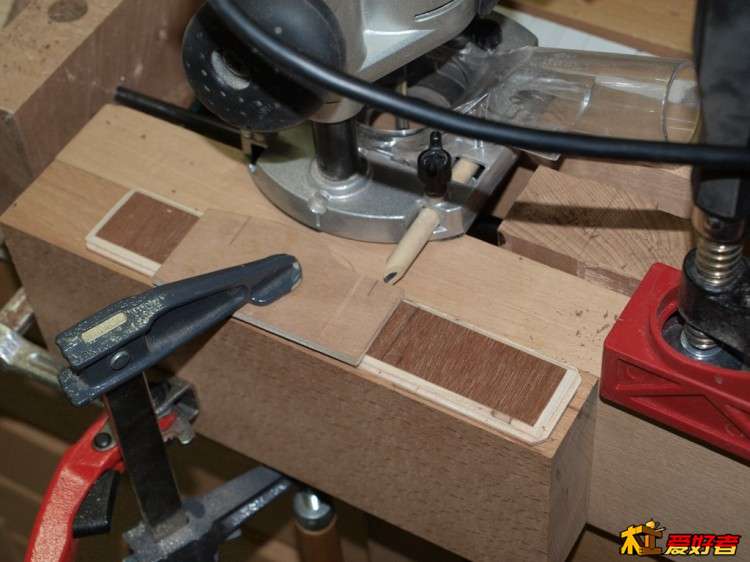

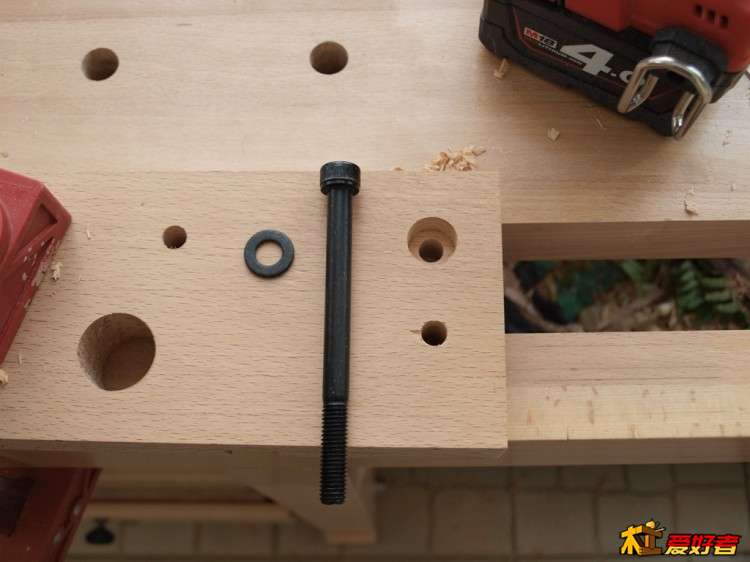

现在打沉孔，工具是永远不够的，所以要想办法

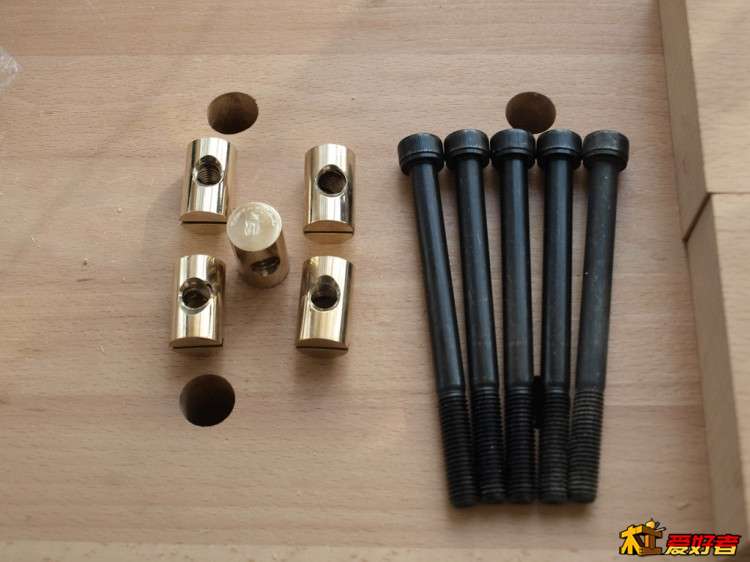

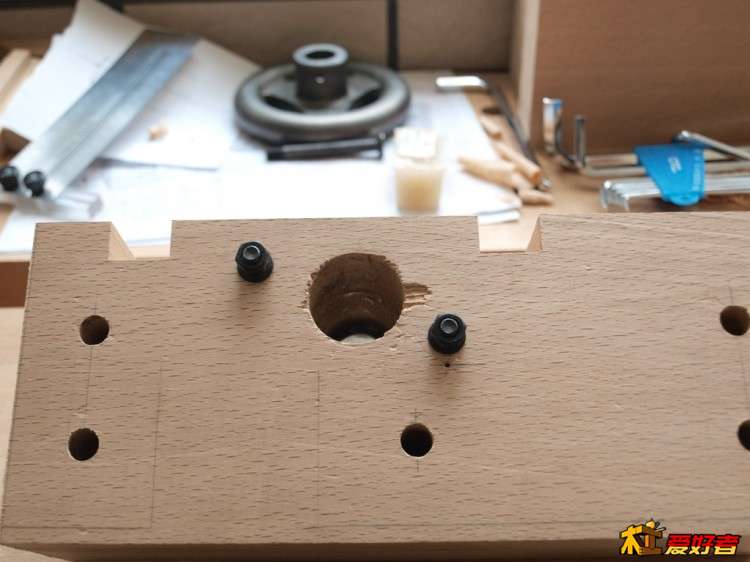

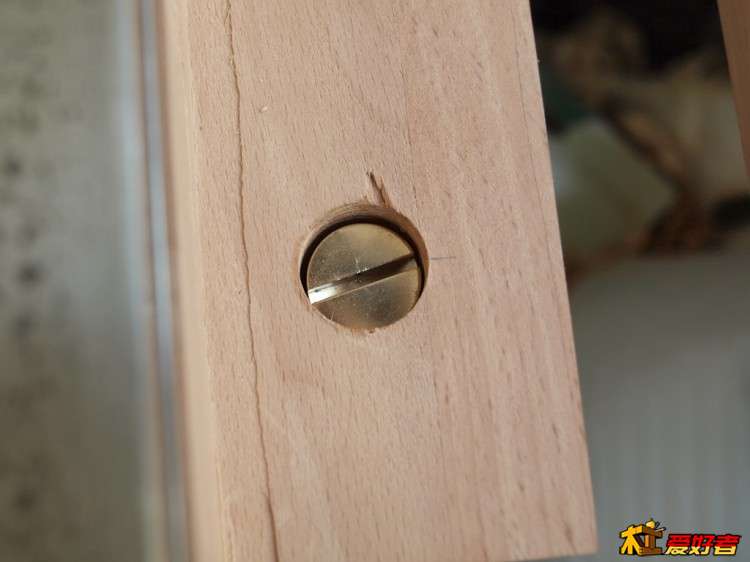

感谢TDEER的友情支援，送给我铜制柱型螺母

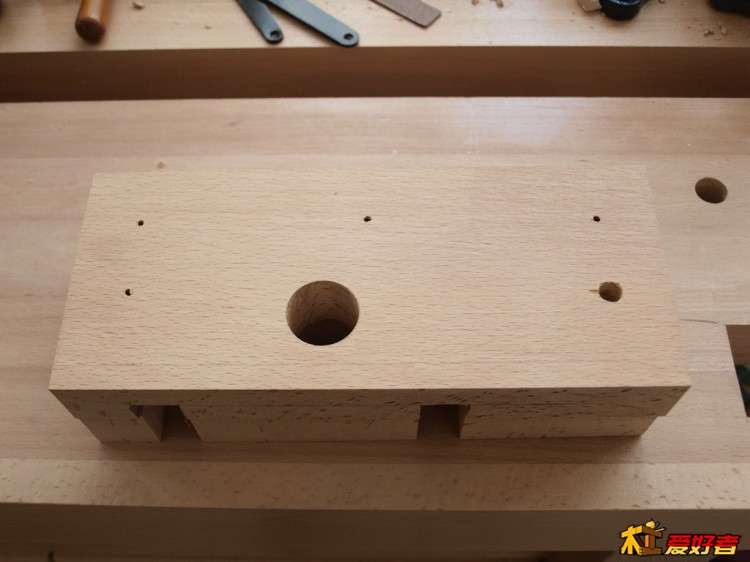

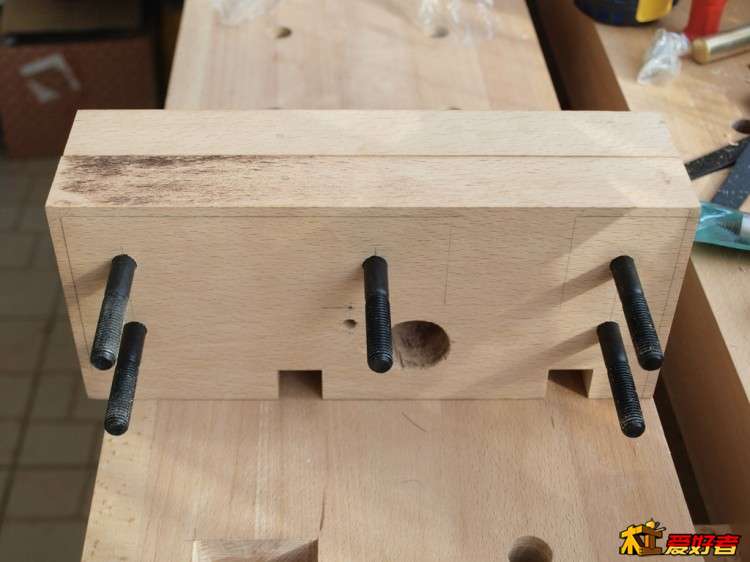

设计柱型螺母的安装孔位

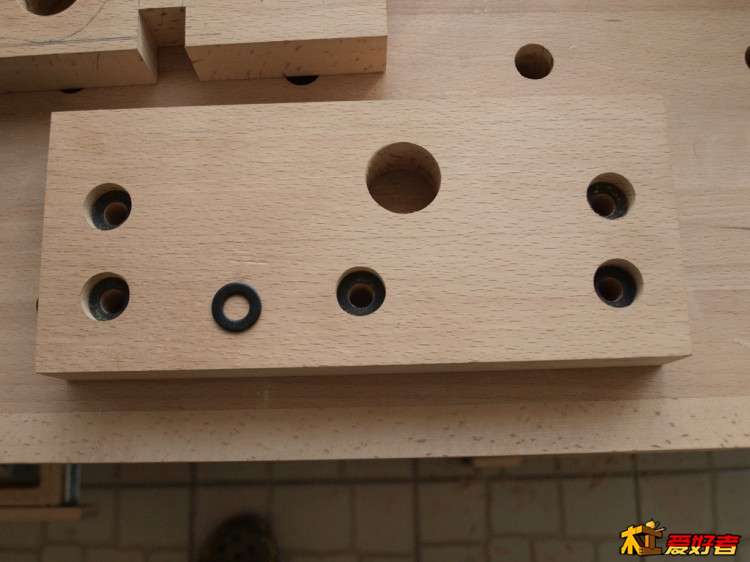

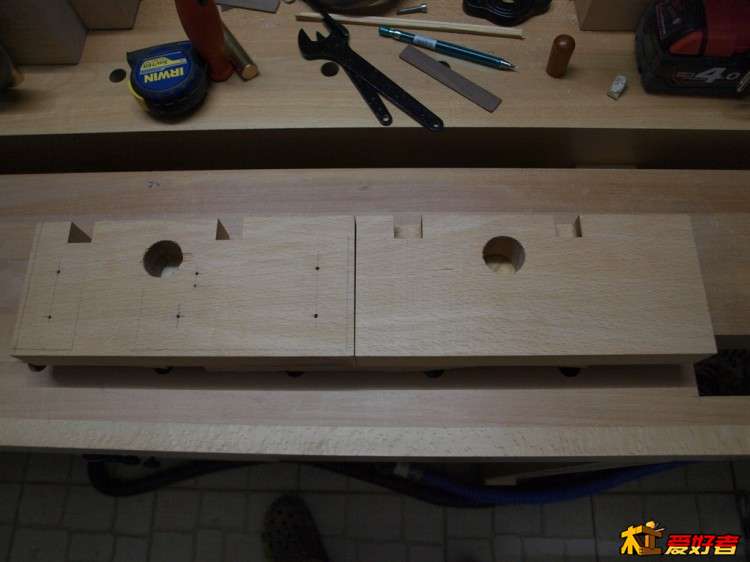

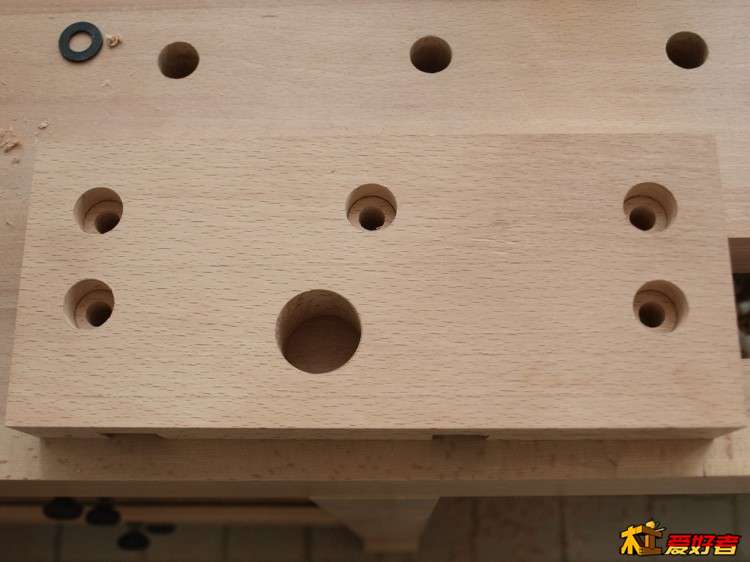

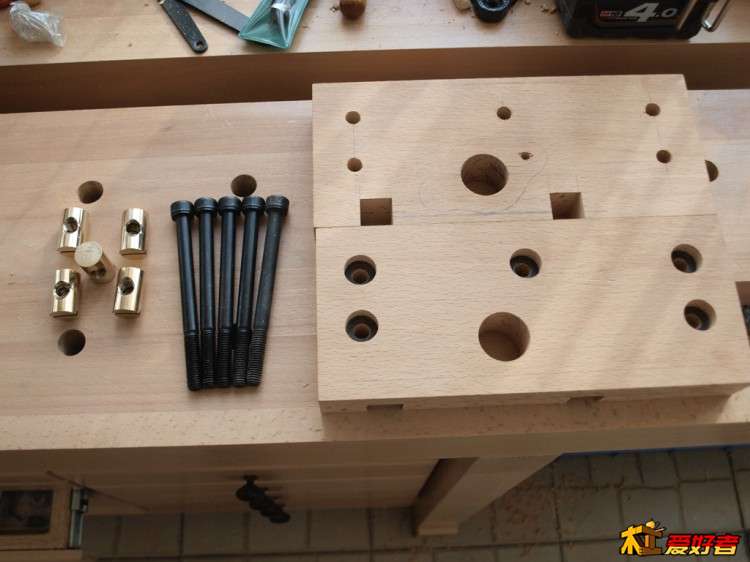

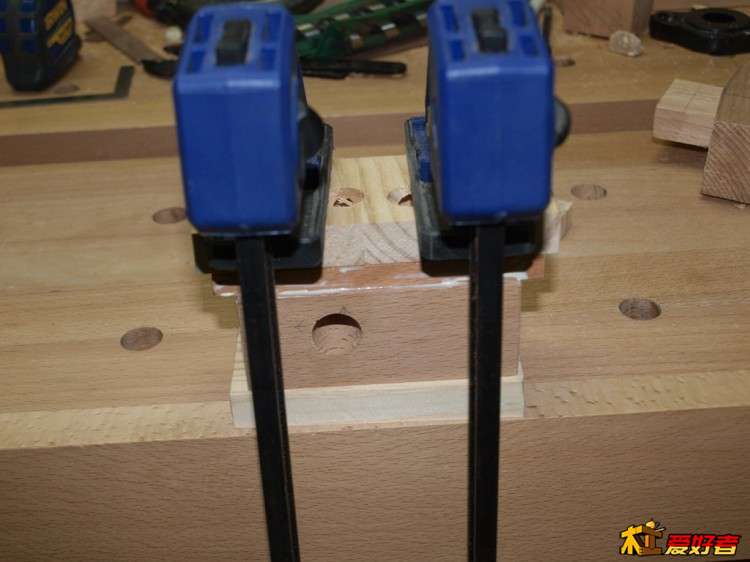

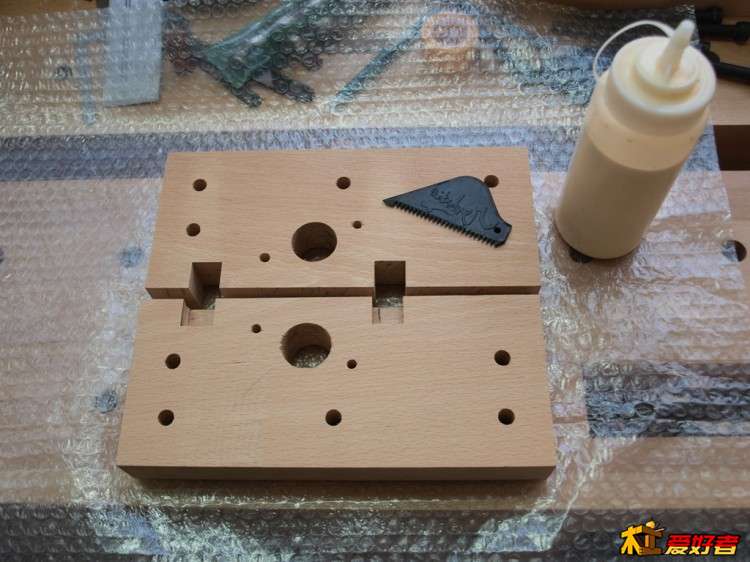

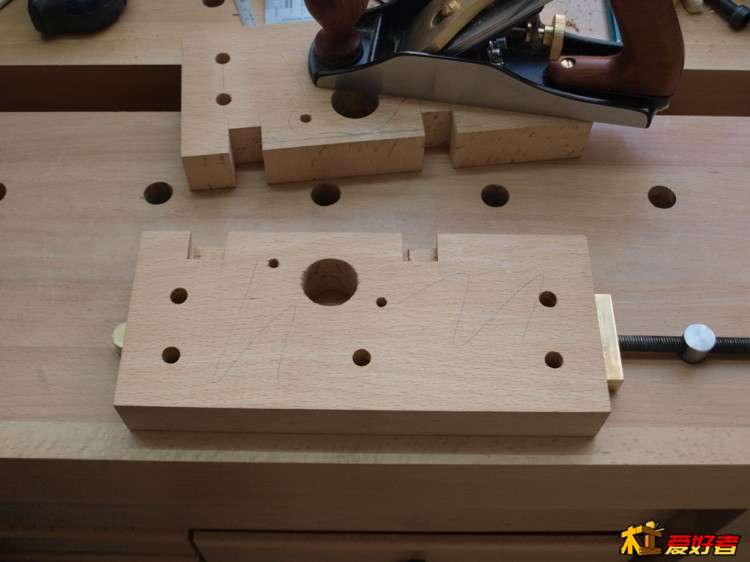

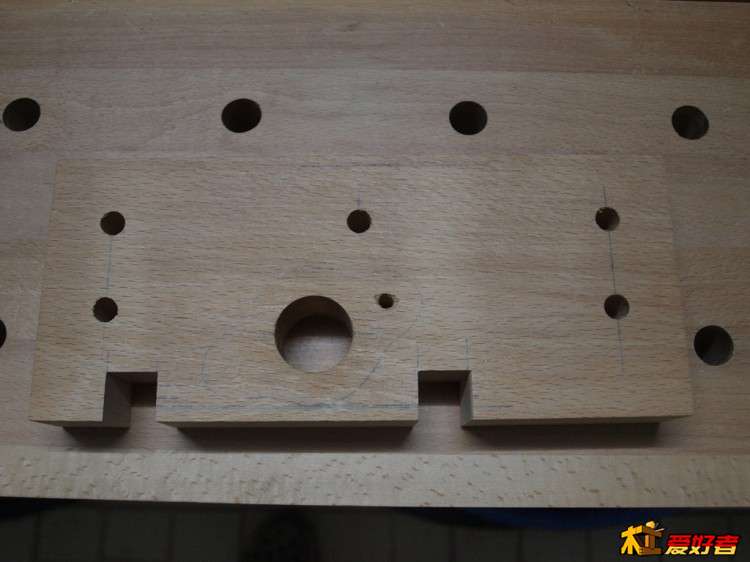

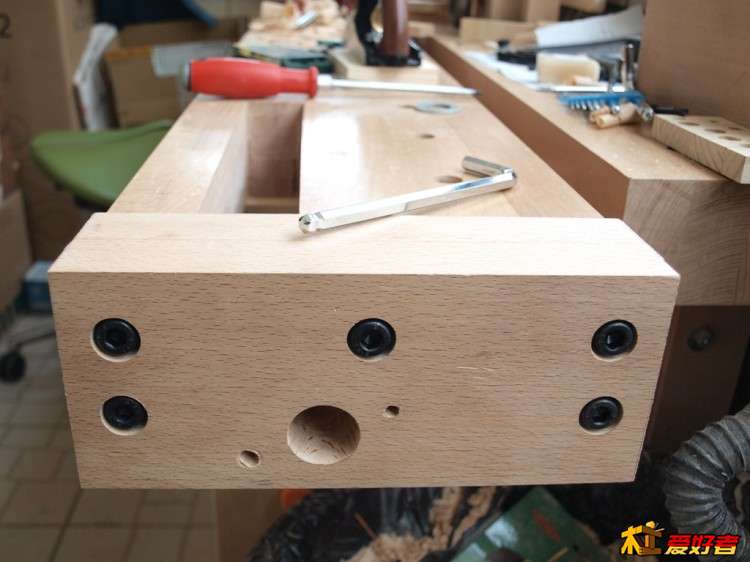

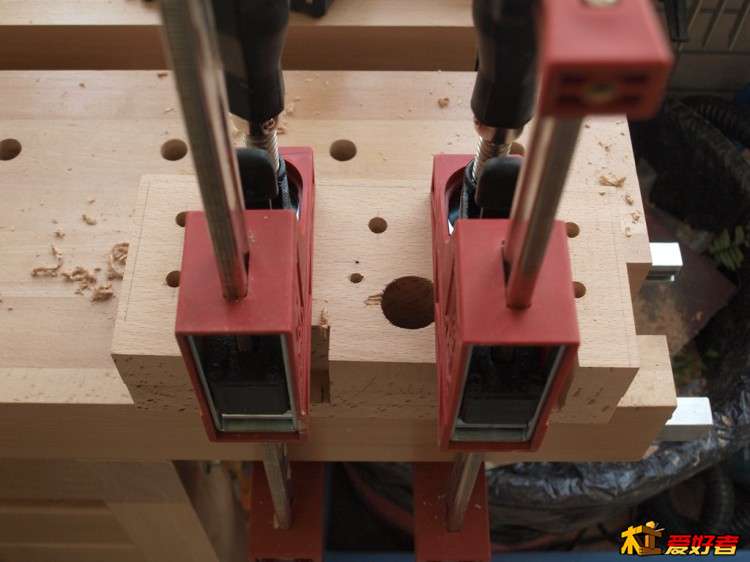

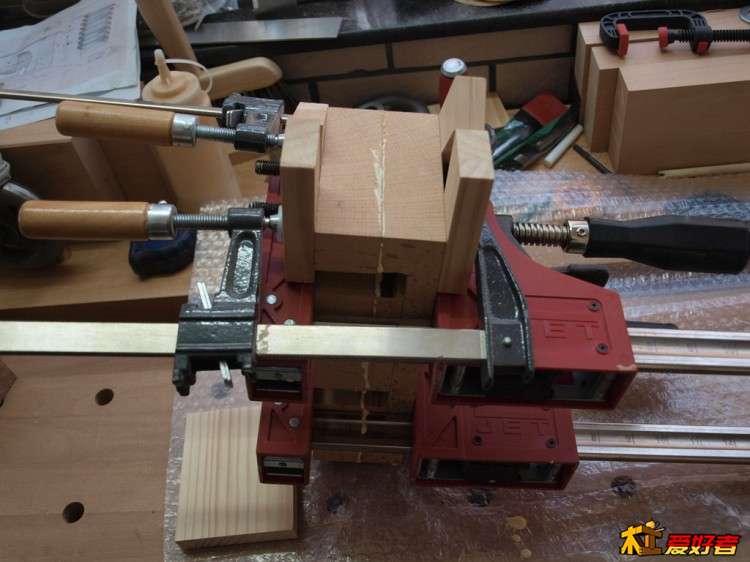

全部孔位完成，可以净面，合板了

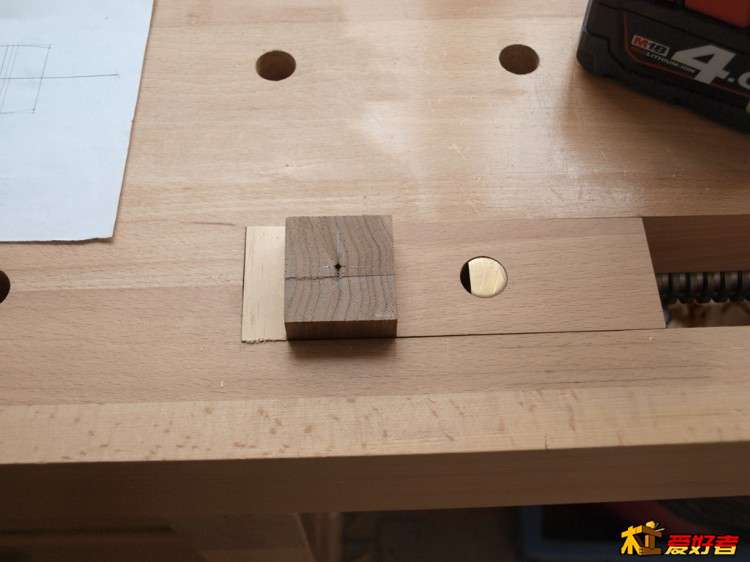

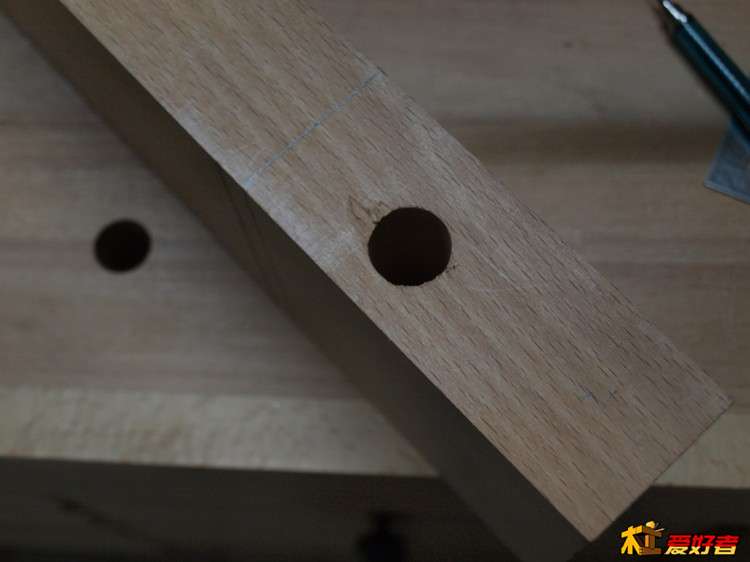

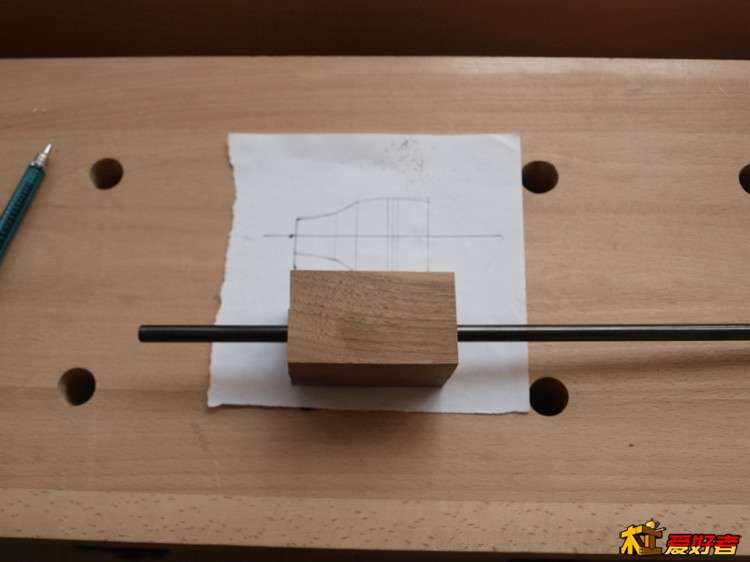

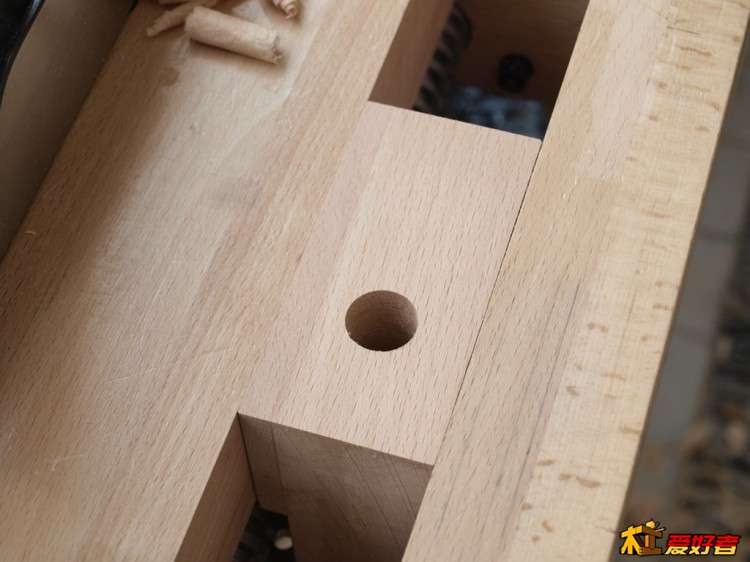

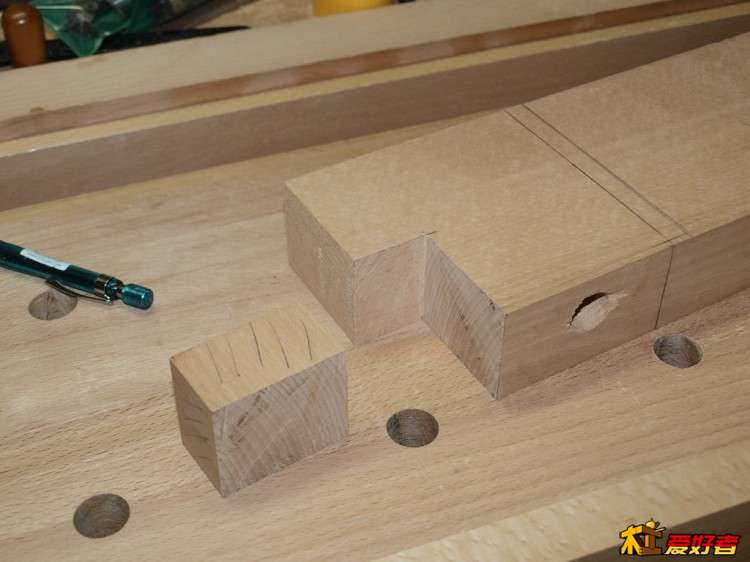

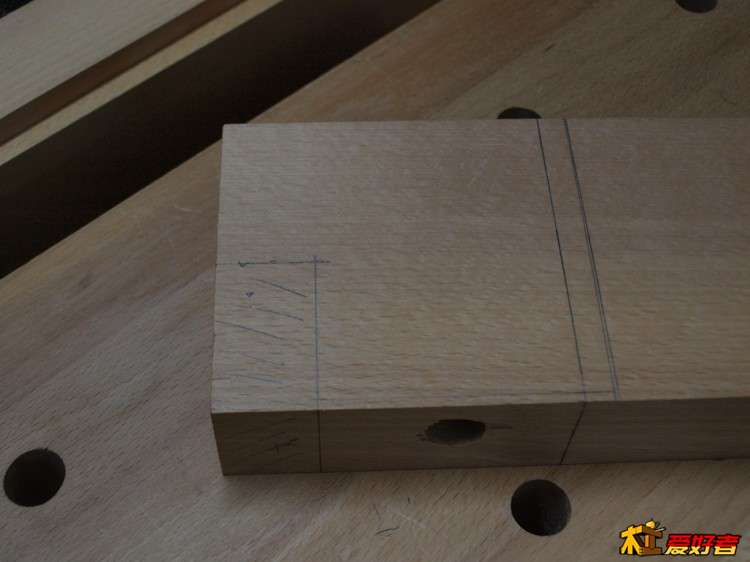

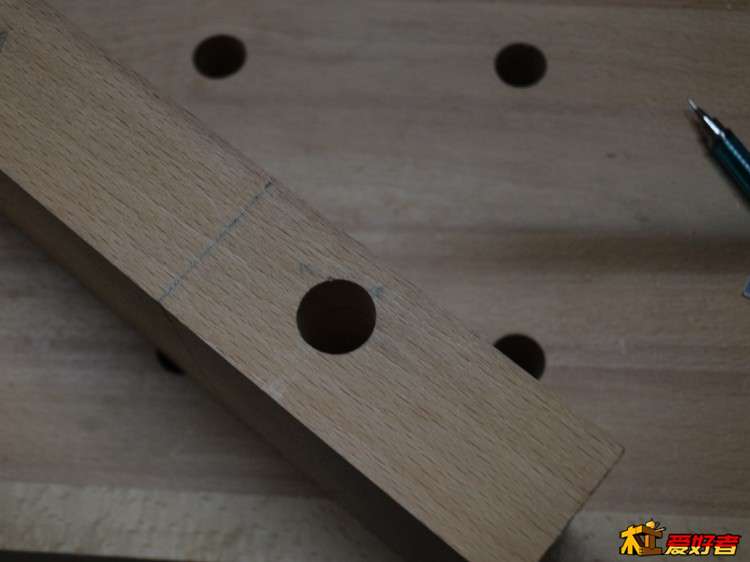

制作桌狗滑块（是这么叫么？）打孔还是用上面的方法，我是打的很正

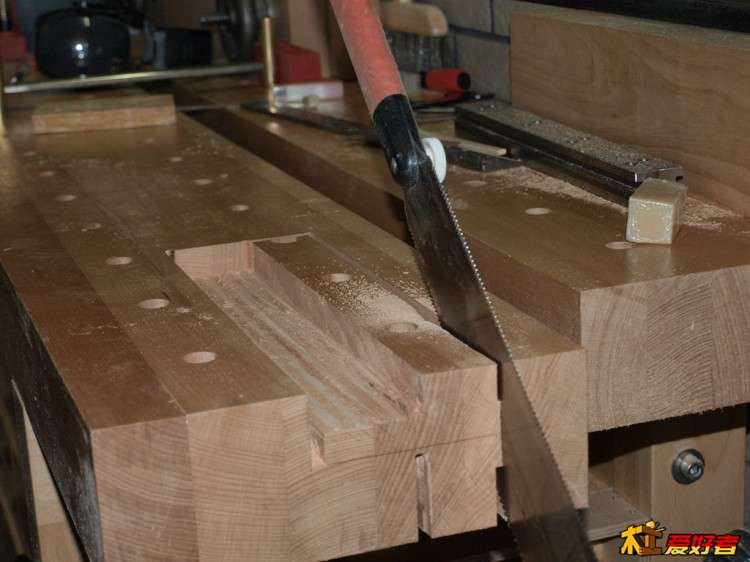

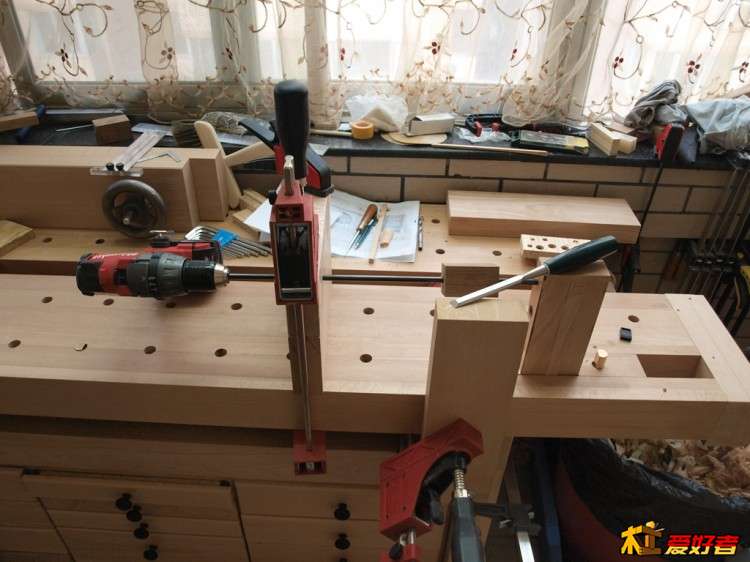

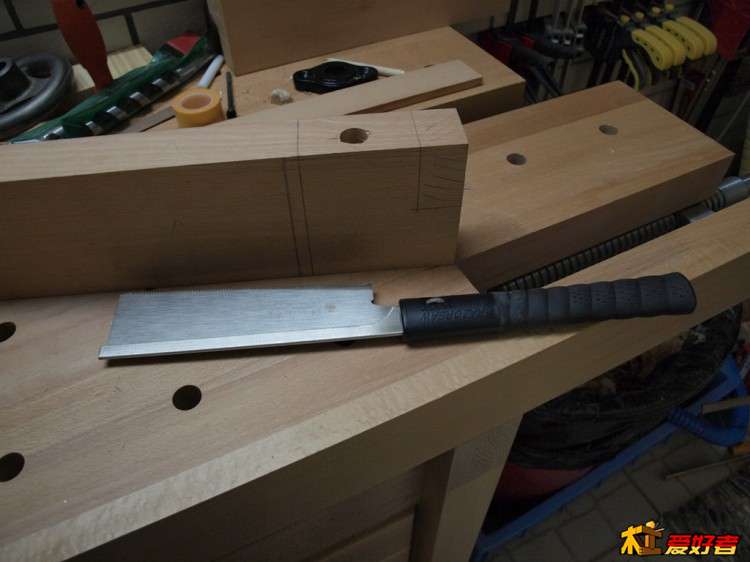

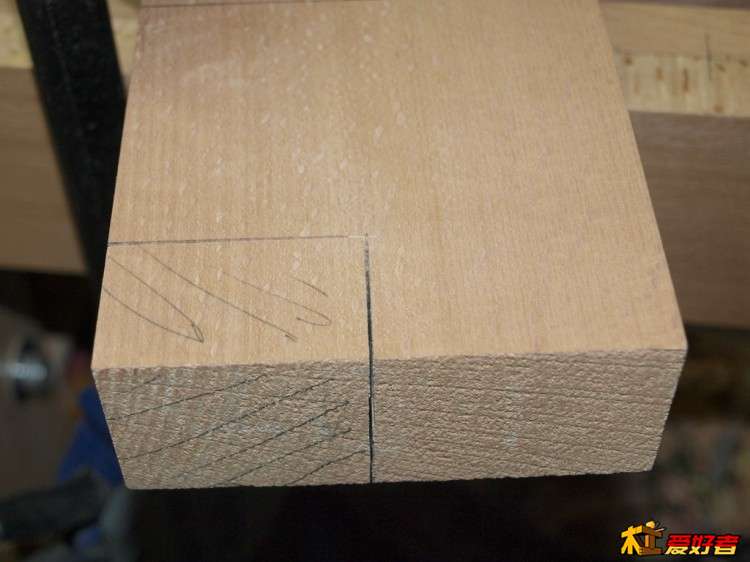

没有台锯，手锯的方法

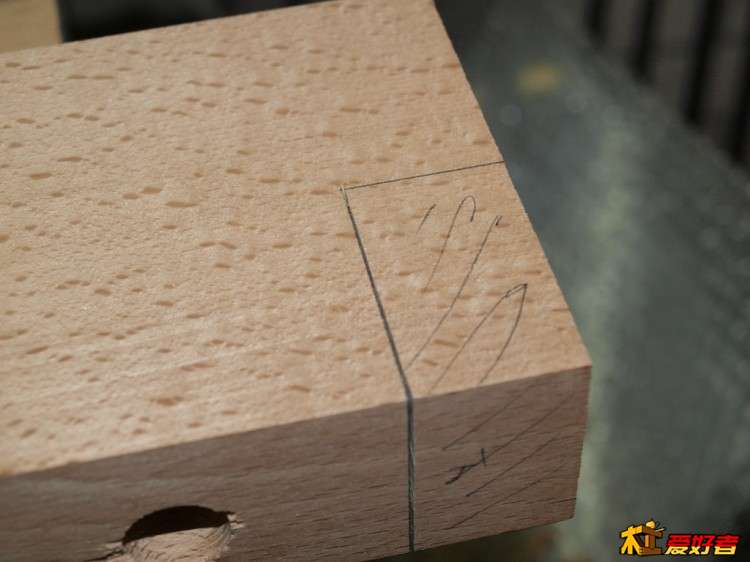

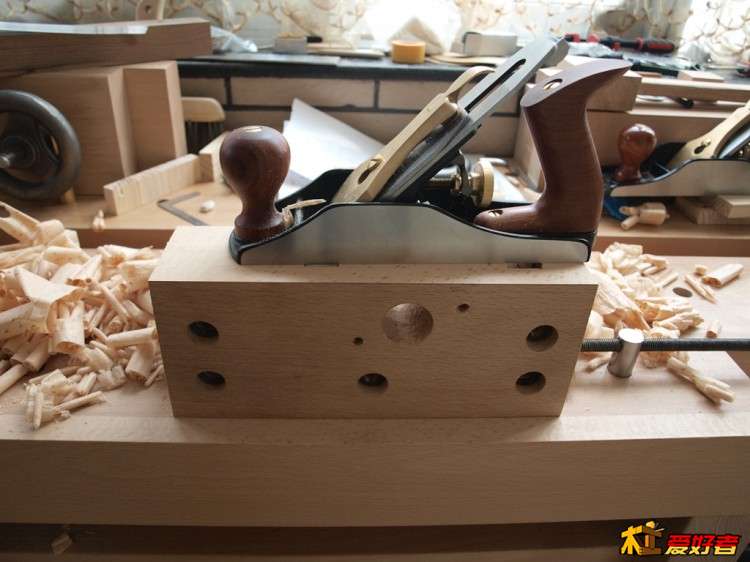

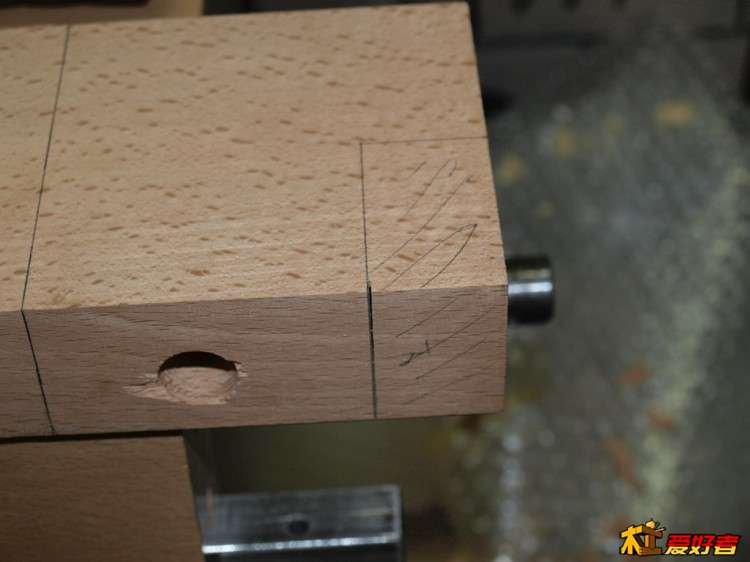

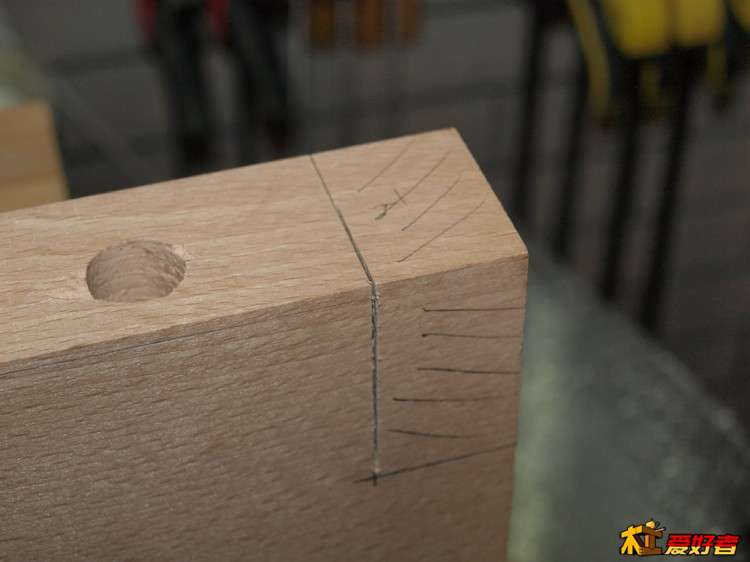

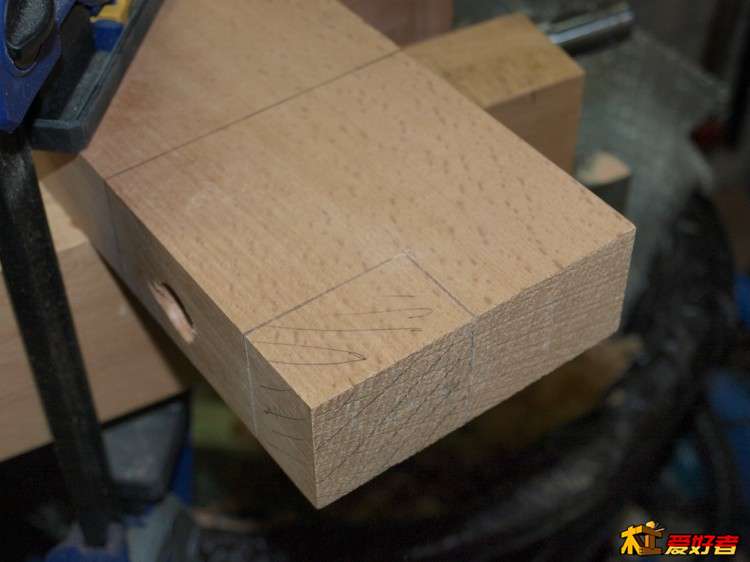

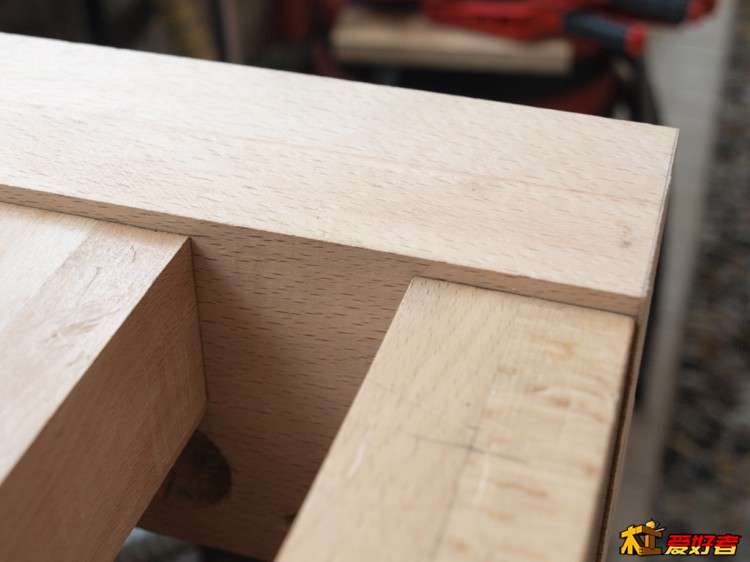

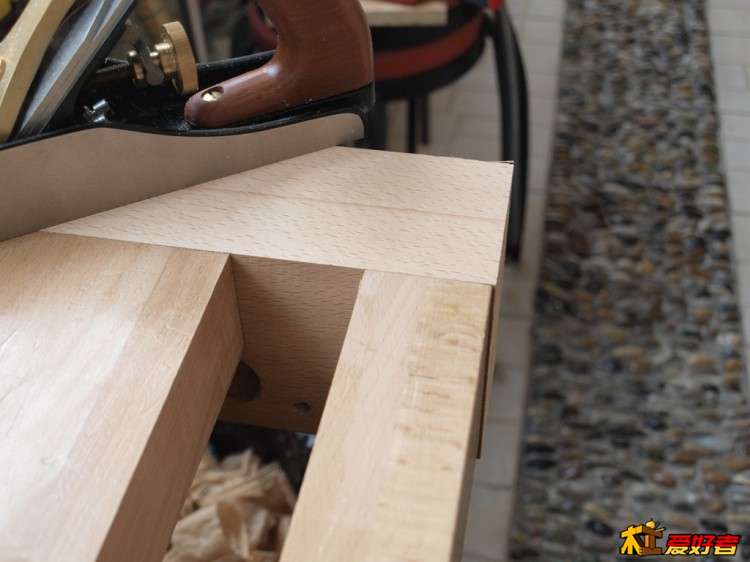

端盖粗处理一下

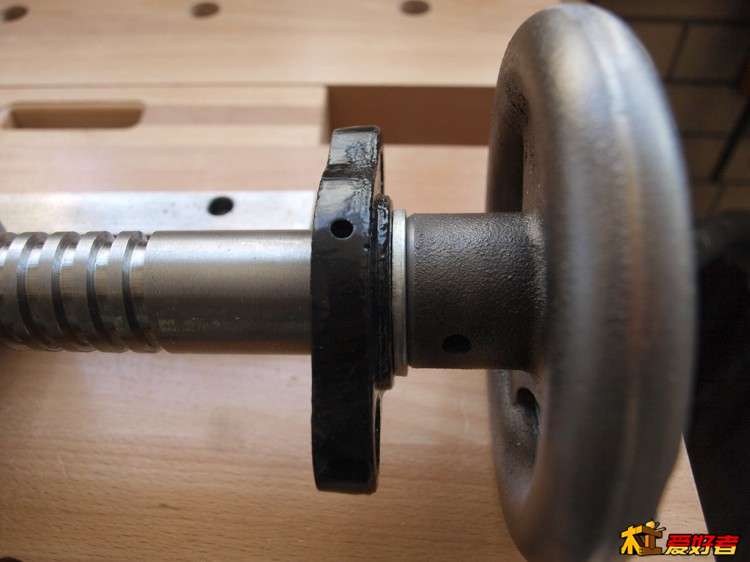

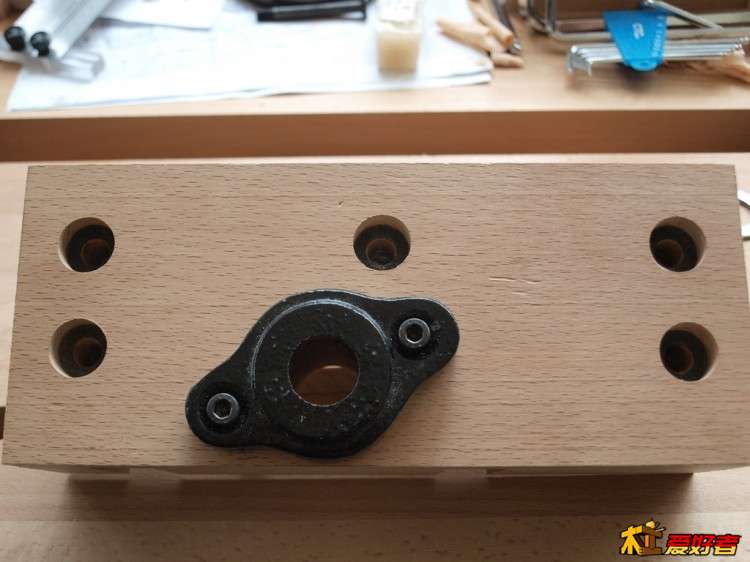

安装螺杆法兰

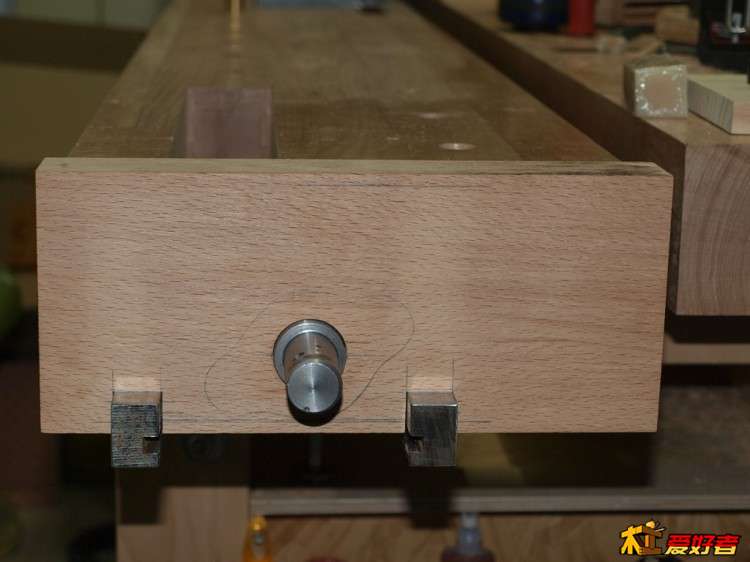

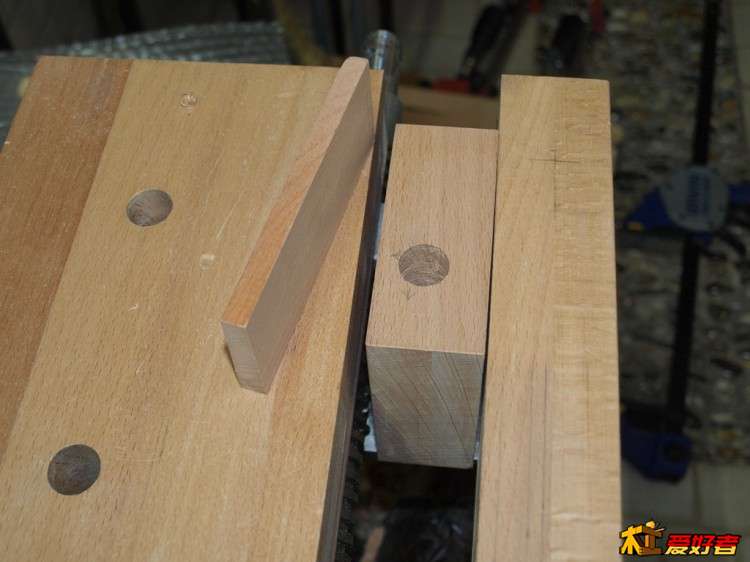

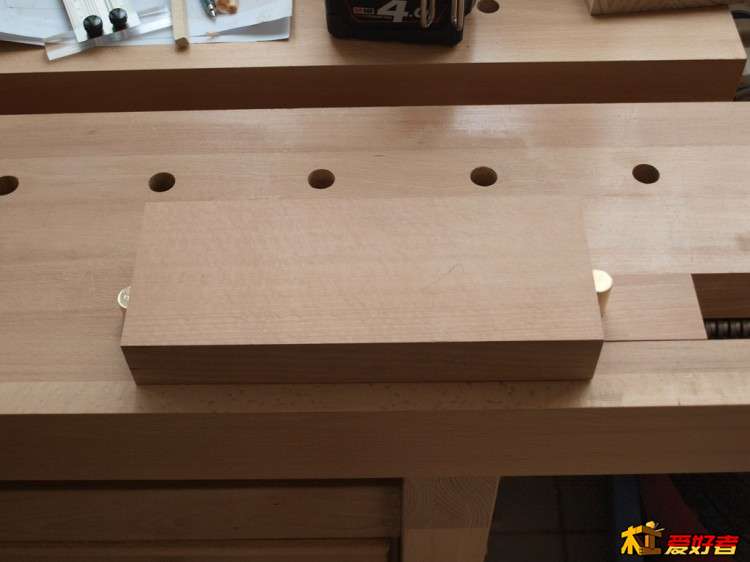

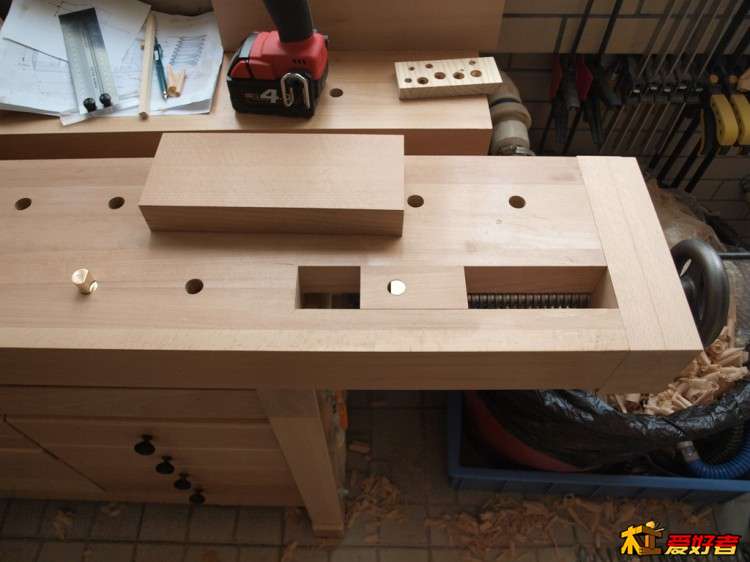

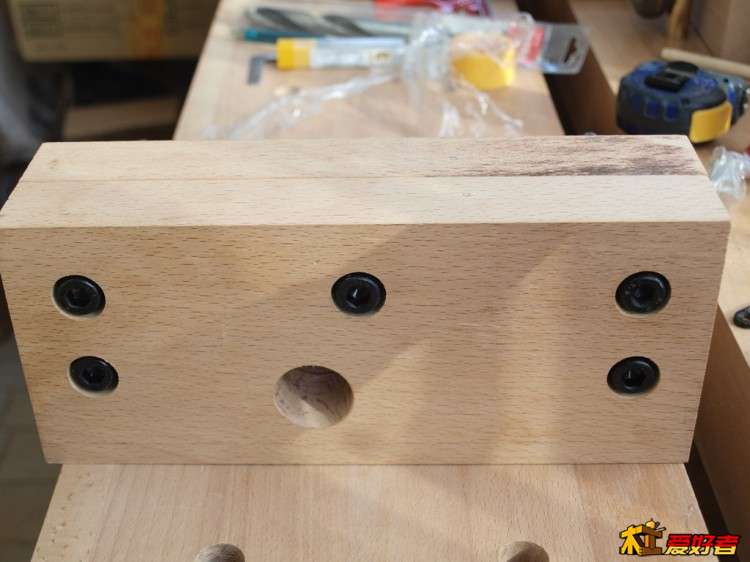

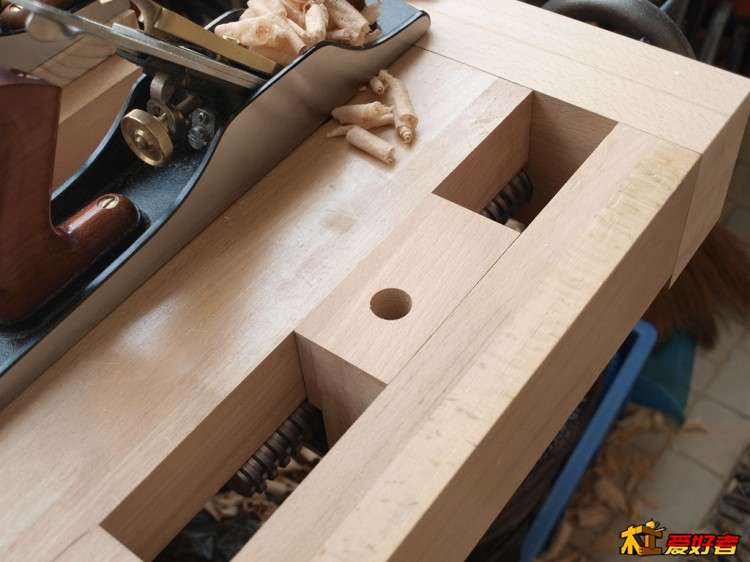

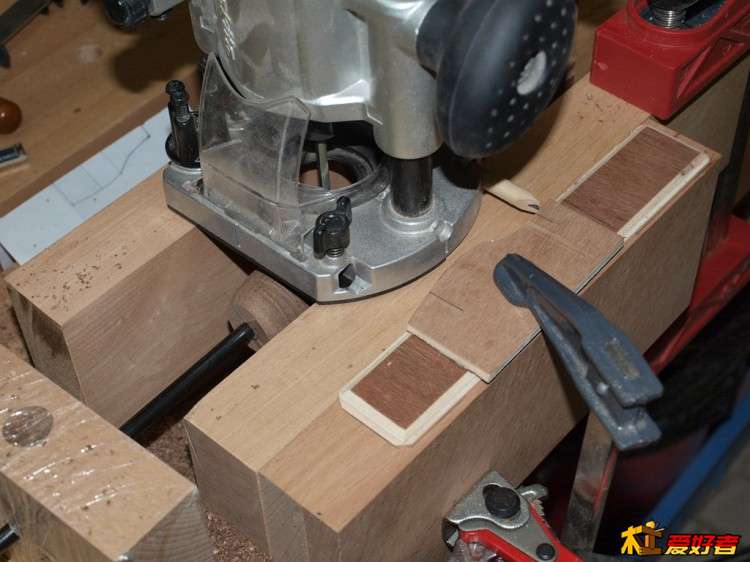

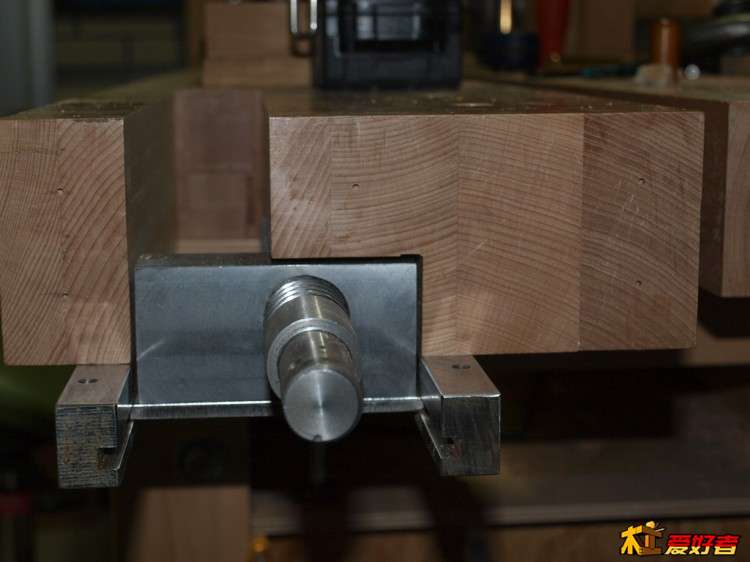

初次安装端盖，桌狗滑块，修整

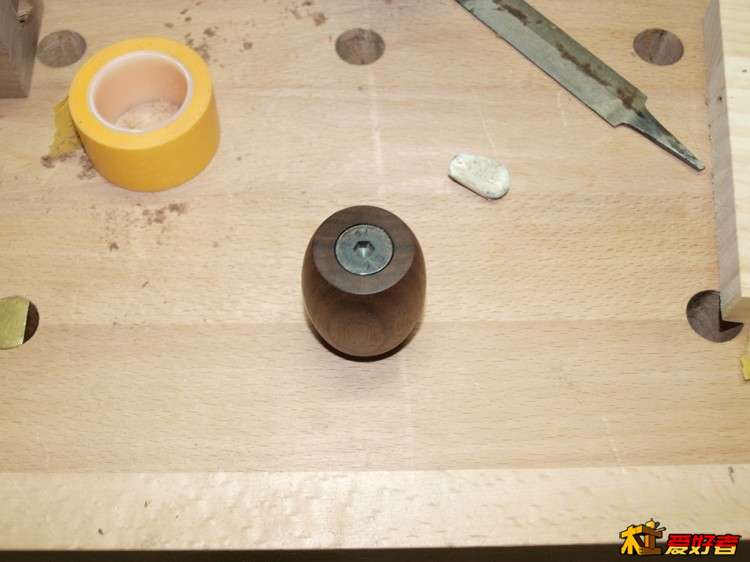

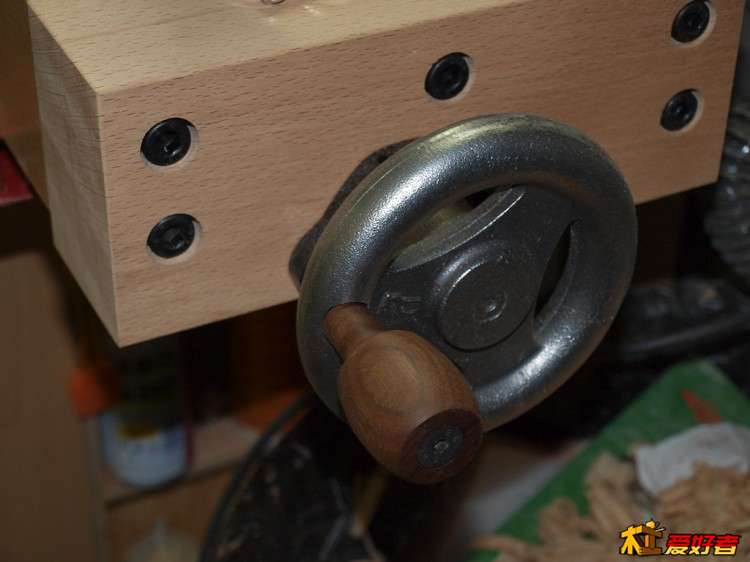

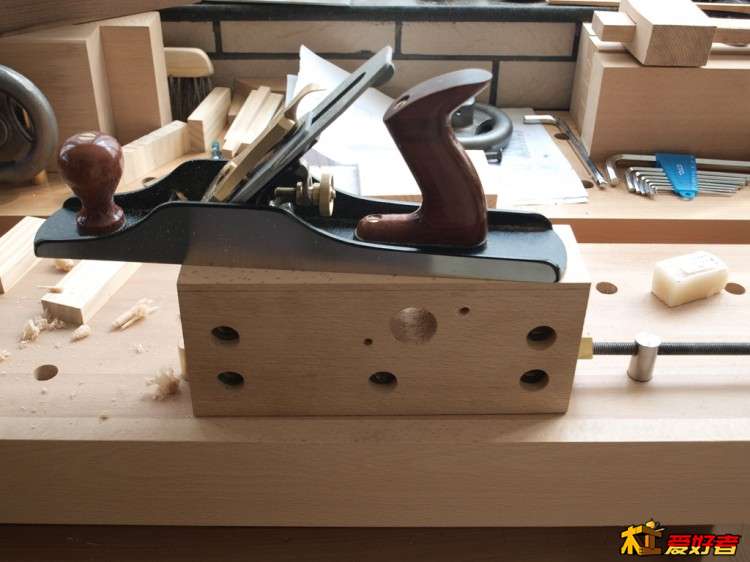

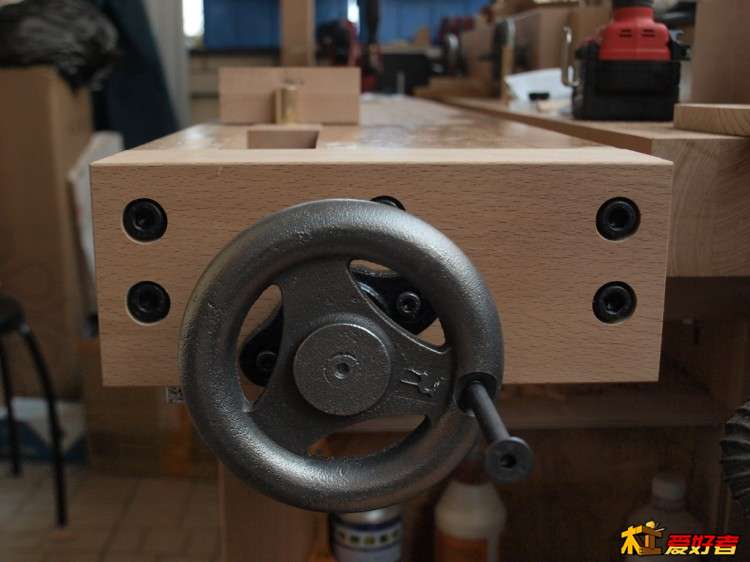

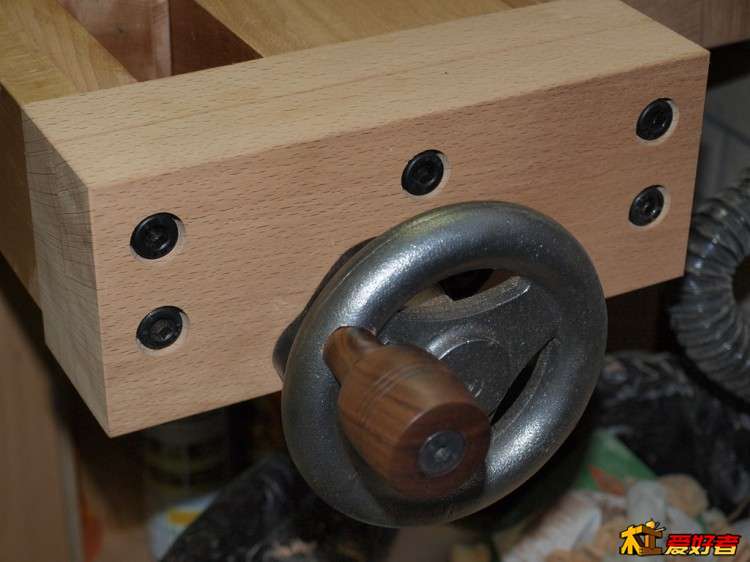

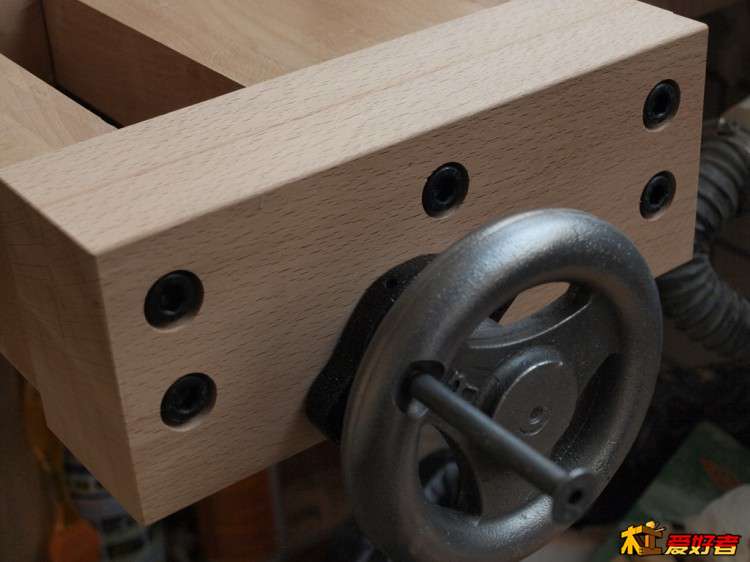

安上手轮，试一下

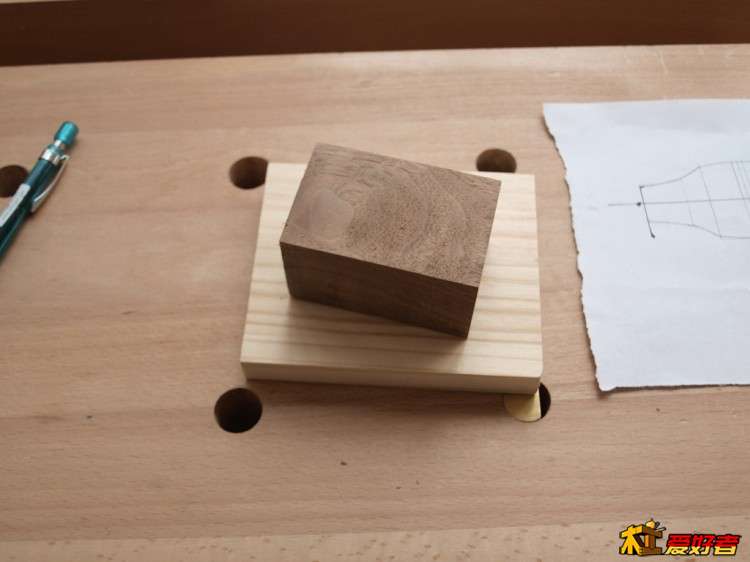

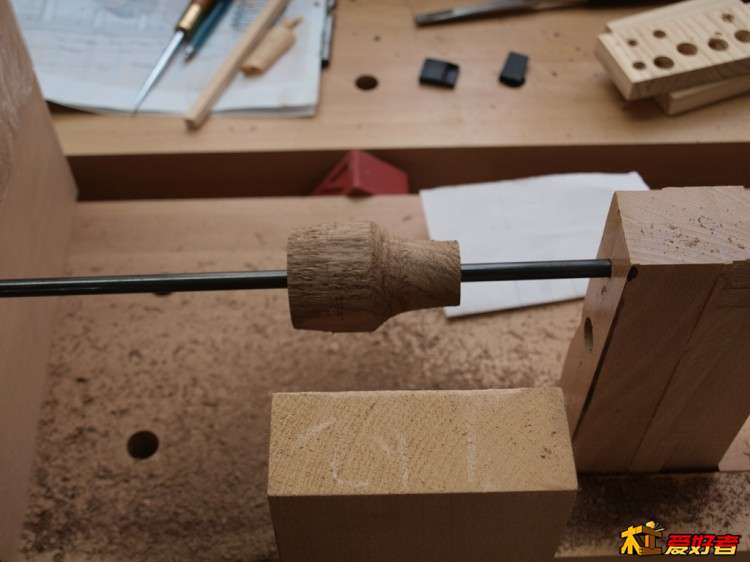

少点什么呢？

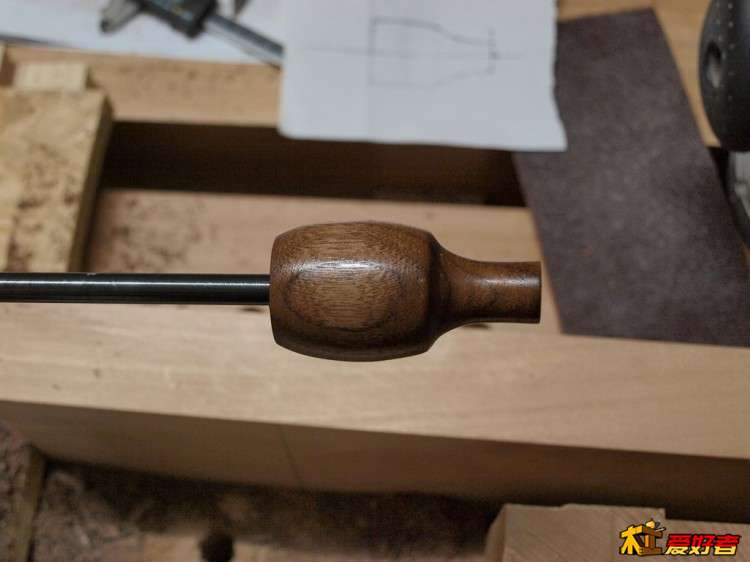

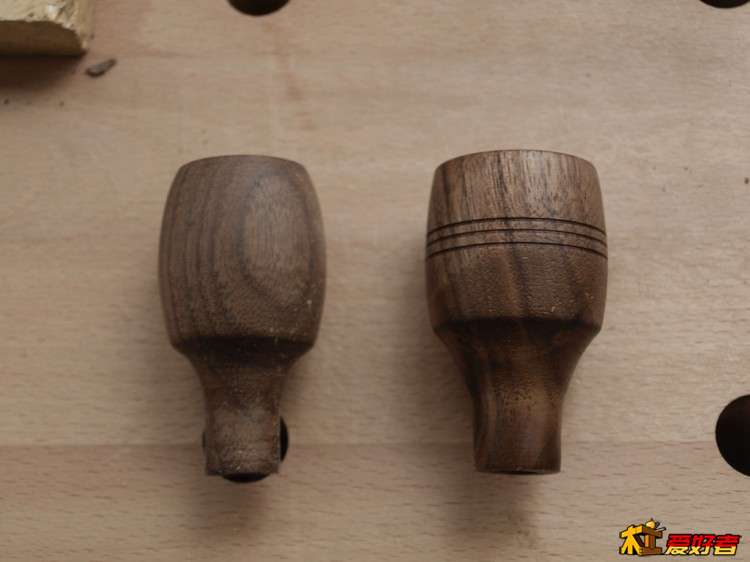

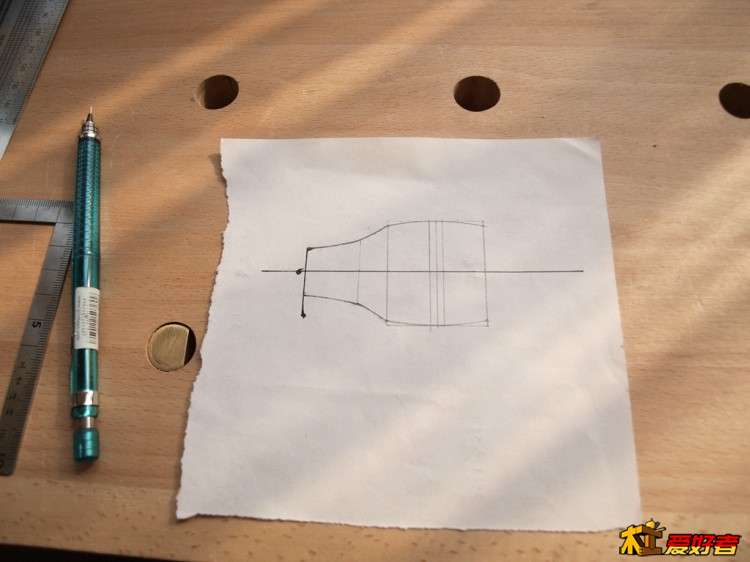

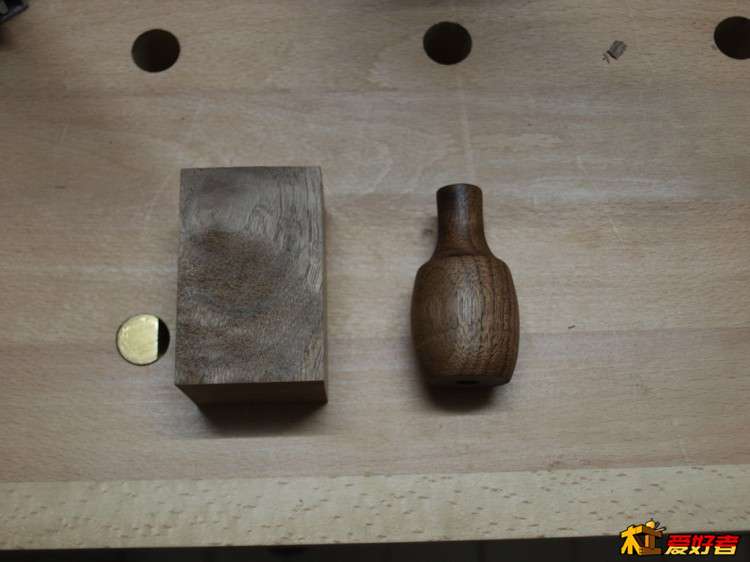

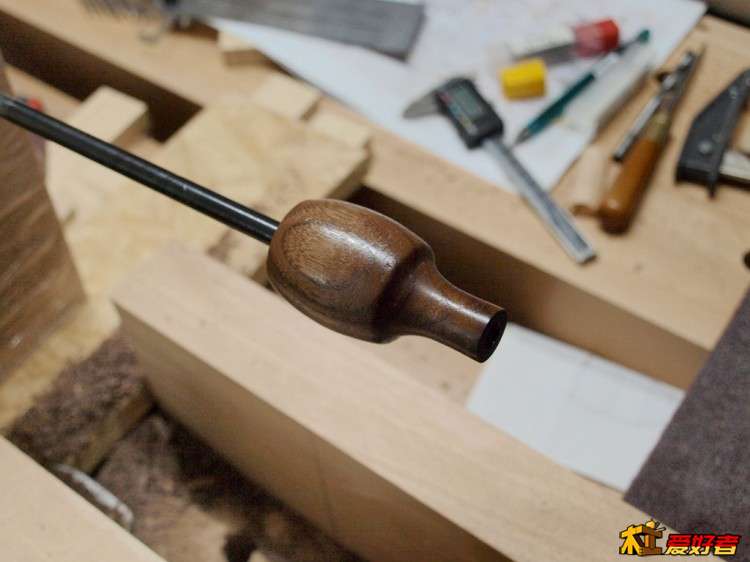

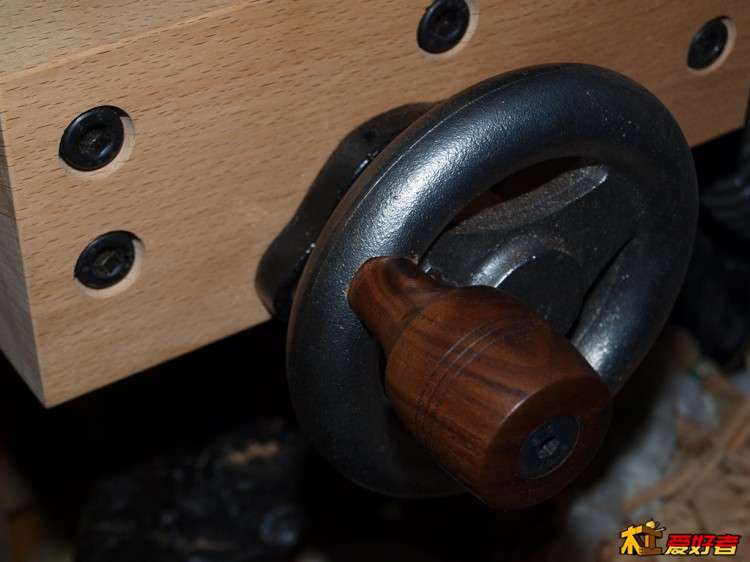

做的有点细了，重新做一个

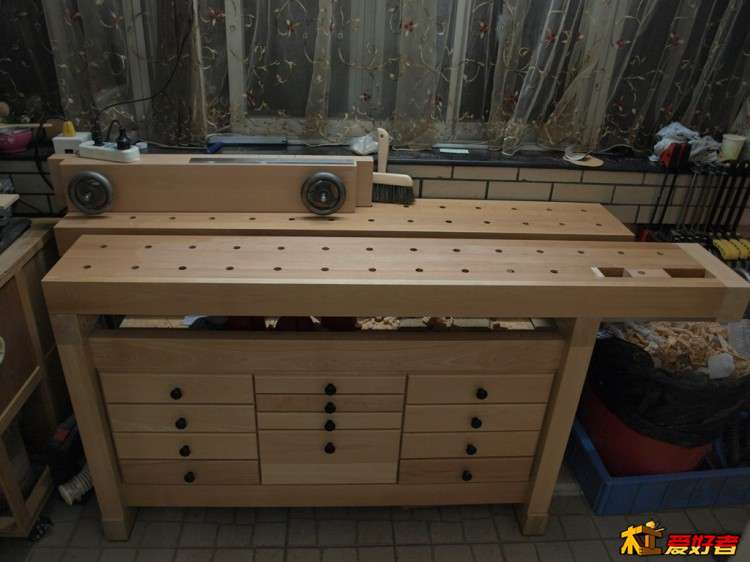

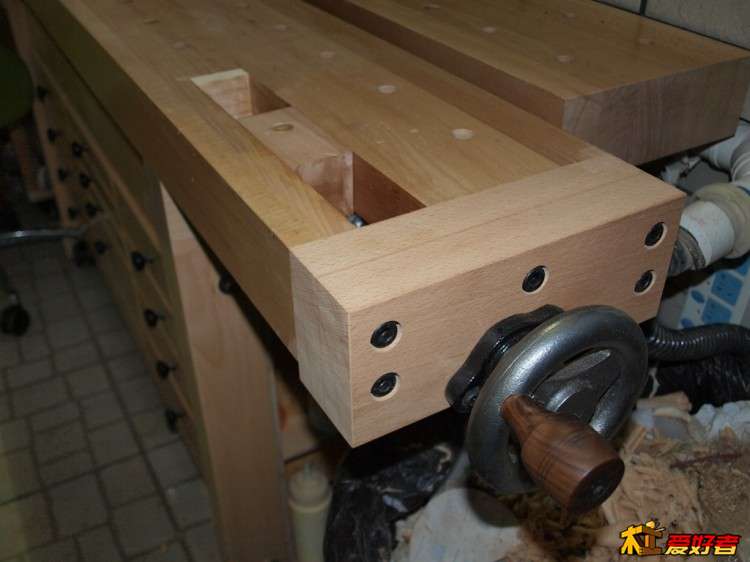

全部完成，现在后续工作是对桌面左侧的补齐，因为我的桌面只有160CM所以，左侧向右平移了10CM，现在考虑在左边做一个10CM的盒子用来放东西，右后方也在考虑要不要也做个盒子，但都不是大问题了。



以上是尾钳的全部制作记录。谢谢大家
这之后，是腿钳的设计，这个还没有开始，自己也很矛盾，还是在使用中总结出适合自己的使用方式吧！

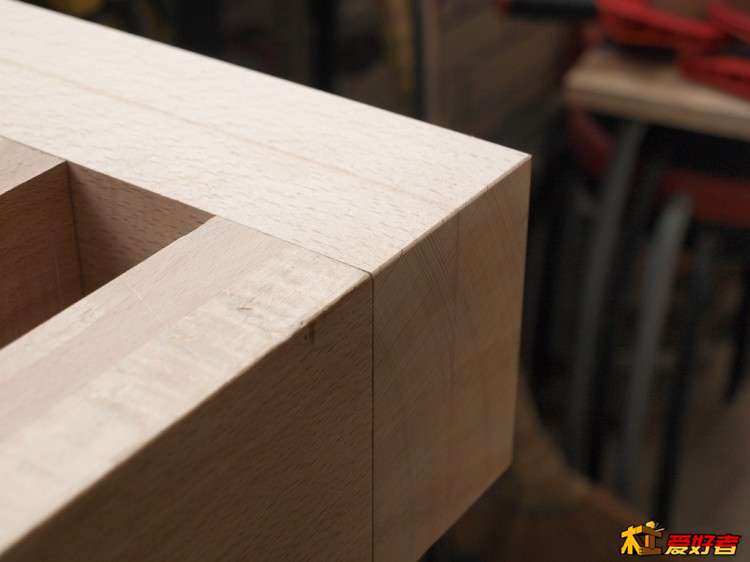

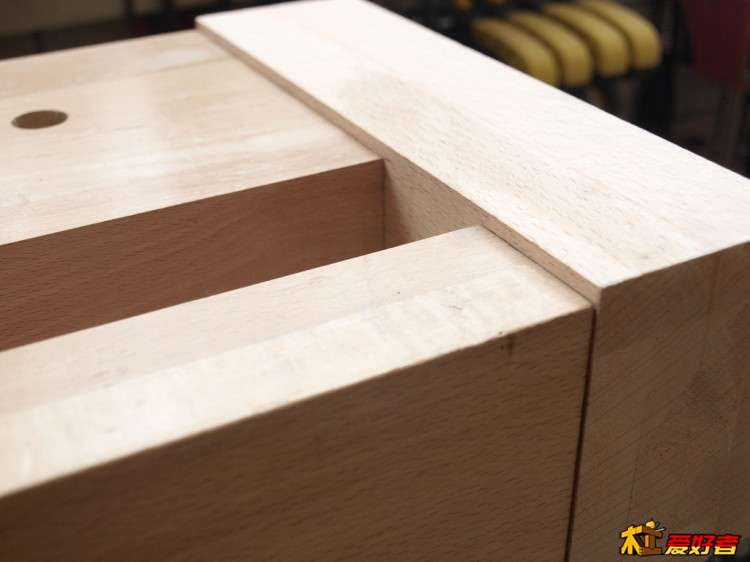

严丝合缝

好牛逼的帖子啊，以前为什么没有看到？ 奇怪了  版主为什么不置顶？

cyberfan

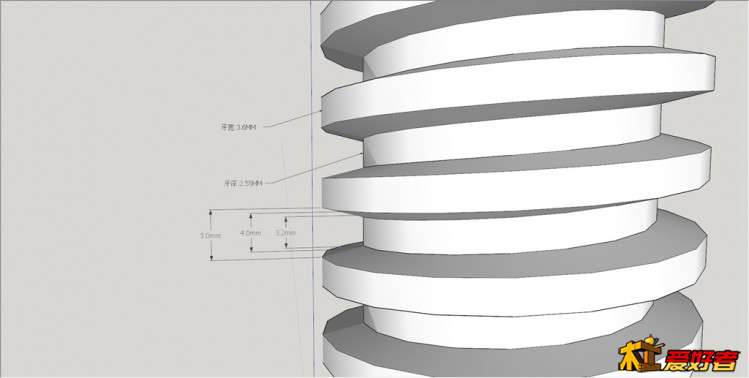

做得很专业，最后一张是什么软件画的图？那个小卡钳很有特色。
