手电钻做一个钻铣床

机械师学木工 · 发表于 2016-3-1 23:31:20

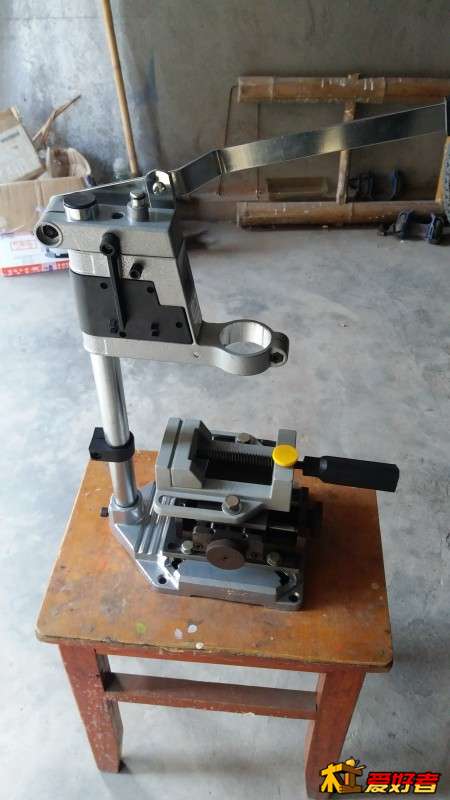

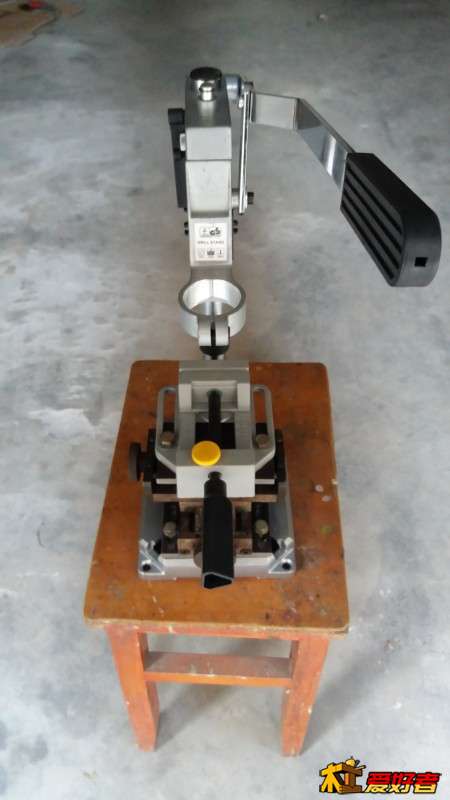

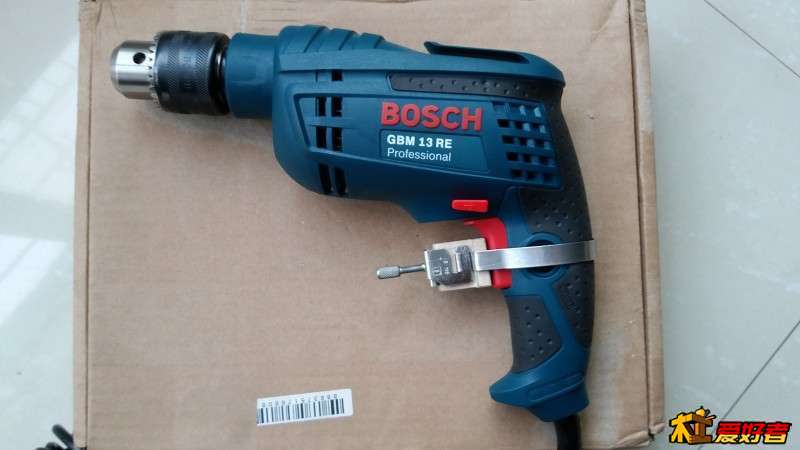

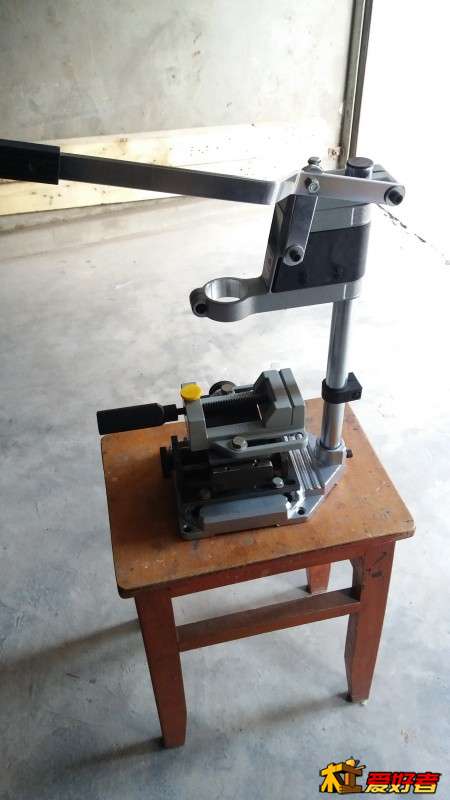

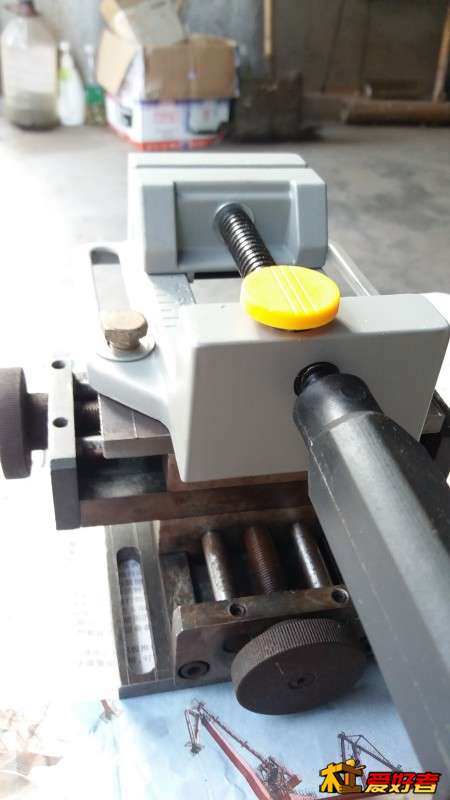

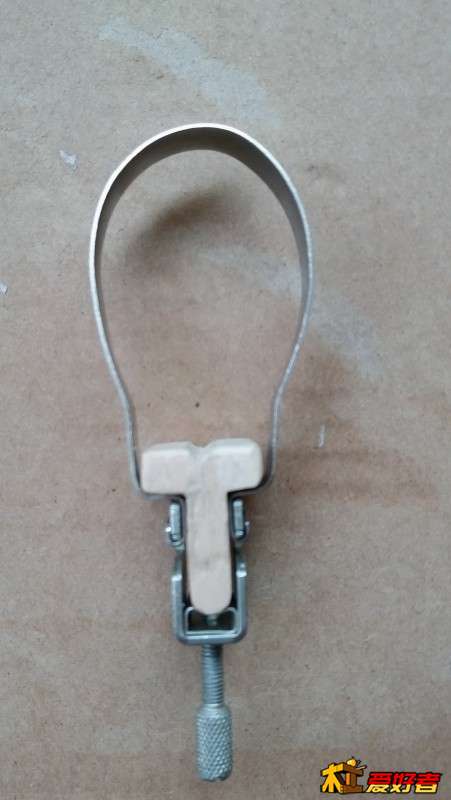

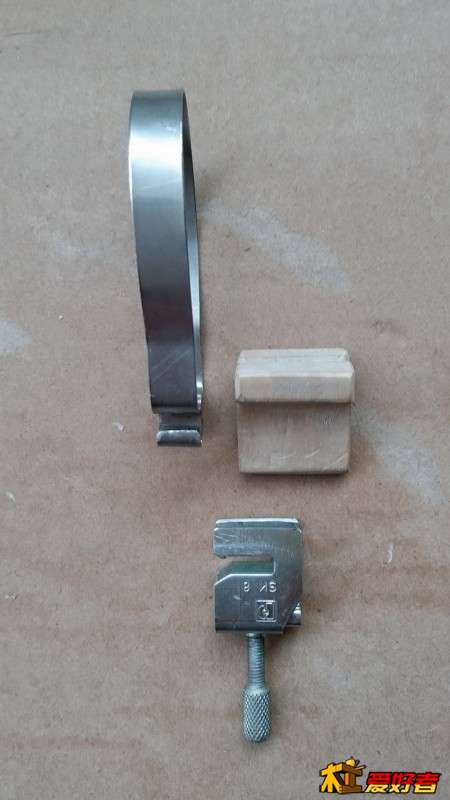

把手电钻增加一个固定调速器，到淘宝网套一个钻台和一平口钳，自己出图加工了一套十字滑槽，调整距离70,安装好后还是显得很威严壮观的，上图：

aeiowow · 发表于 2016-3-1 23:33:54

高手在民间

sunnyquan · 发表于 2016-3-1 23:34:34

支架强度够吗

机械师学木工 · 发表于 2016-3-1 23:45:50

本帖最后由机械师学木工于 2016-3-1 23:50 编辑

sunnyquan 发表于 2016-3-1 23:34
支架强度够吗

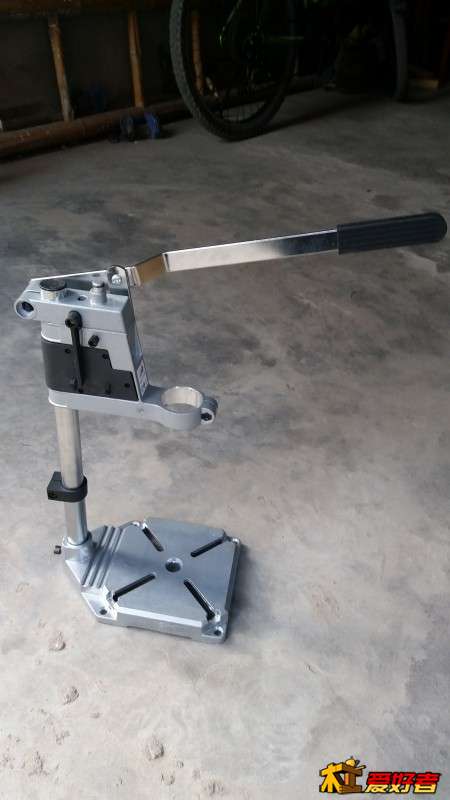

强度绝对没问题，这个事铸钢底座，同一样的也有铝合金底座的，我在入手时就注意到这个问题了，我设计的是铣削金属的，因为手电钻加持直径不超过13，如果用槽铣刀或立铣刀最大只能用到12的，另外强度取决于进刀量，也就是铣削速度，这个转铣床如果铣削木材，最大刀径可达到40mm,很多卯榫都能铣出来。

完美宅男 · 发表于 2016-3-2 01:10:33

十字花槽是哪个？多钱？

锡钛镀锌 · 发表于 2016-3-2 06:21:27

有思想，有行动。
但这个手钻支架真是一短板。

nn_nn · 发表于 2016-3-2 07:06:42

楼主这套设备多少银子

超然不脱俗 · 发表于 2016-3-2 07:27:32

300的台转比这个效果好不值当的

watercat · 发表于 2016-3-2 07:49:08

专机专用才是正道，楼主路走歪了

撒哈拉森林 · 发表于 2016-3-2 07:50:43

你这是要毁了手枪钻啊！

机械师学木工 · 发表于 2016-3-2 08:05:27

完美宅男发表于 2016-3-2 01:10
十字花槽是哪个？多钱？

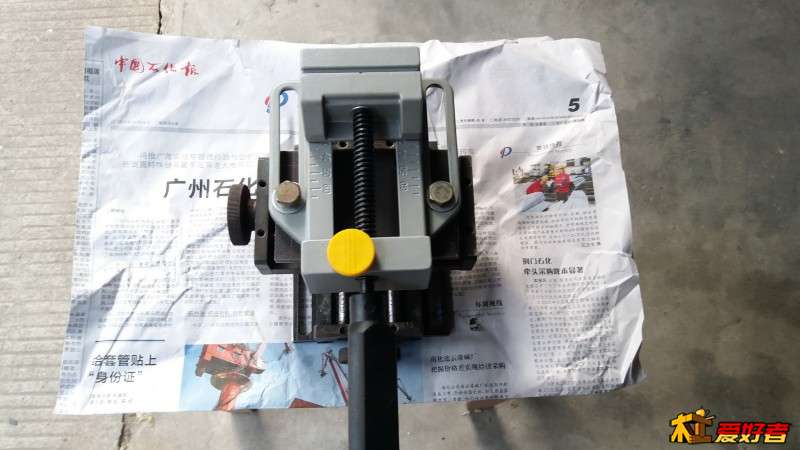

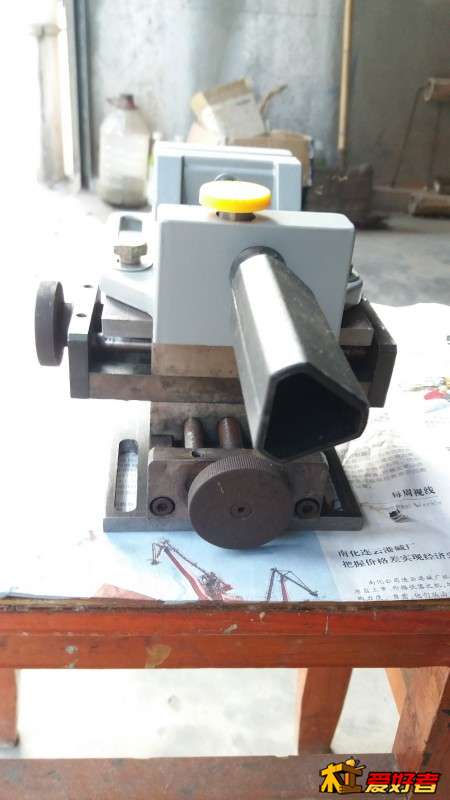

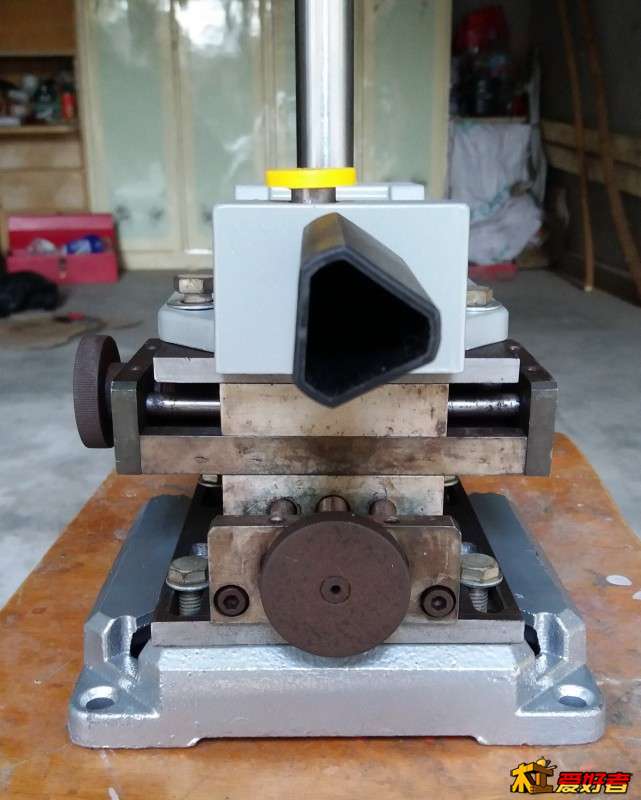

中间的就是十字滑槽，买不到的，我自己加工的，不知多少钱。

zhenjim · 发表于 2016-3-2 08:24:21

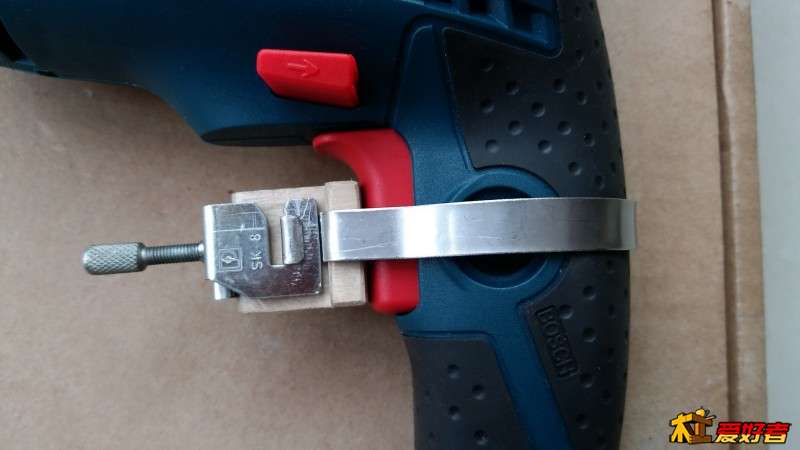

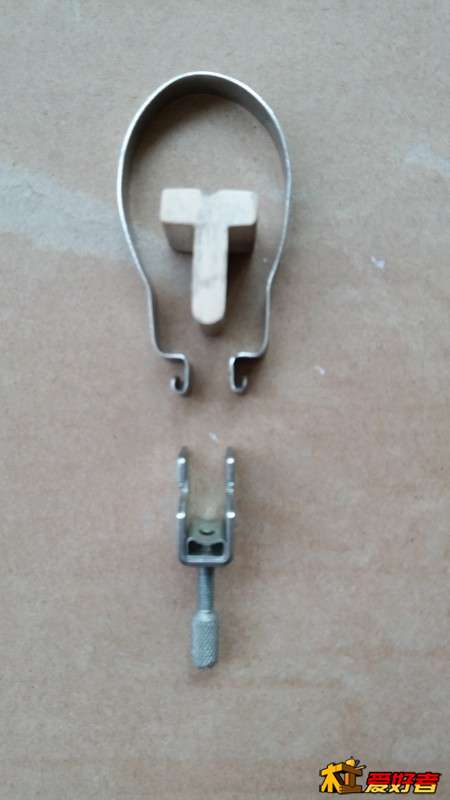

有启发，请问调速的五金件有现成的吗叫什么

木工小强 · 发表于 2016-3-2 09:07:14

对付木头应该行，对付金属可能太费电钻

conquerors03 · 发表于 2016-3-2 09:15:14

用了不少心思啊，感觉底座强度不太够，三百多得二手台钻扎实多了，加上钳子也没省多少银子吧？

老初学者 · 发表于 2016-3-2 09:31:49

手枪钻横向受力能行吗？别说切削金属了，就是硬木都不行吧？我感觉一般的小台钻对主轴都有损害。
