一台老砂轮机的故事。。。

草原匠人

好东西,修一下好用

yxy

还要把线包拆下来吗？
4 A! u( @! Y3 H小队长 发表于 2009-11-12 20:17

& h% |8 A1 `/ b
现在我也不确定

yxy

接着拆，没有人给弄的话就自己从拆到装，一手抓。就不信这个问题能够难倒我们伟大的diy一族，哪怕失败了，不 ...
" C5 ?+ }4 [; l! m迈登宝 发表于 2009-11-12 20:29

我的原则是只能成功，不许失败！！！

yxy

目测电机没烧的样子【线圈没看见黑】
小蔡 发表于 2009-11-12 20:44

/ F1 j0 A5 {/ V; |
( u% @0 F. L6 j+ @! F# K测量了三相绕组的电阻，一组电阻明显偏低，估计是匝间短路。

yxy

用万用表测一下线圈的阻值 看有没有平衡 再量一下对地阻值   拆端盖不用拉马啊 只要拆端盖的螺丝 和轴承盖的 ...
小蔡 发表于 2009-11-12 21:07

电阻昨天测了，有一组有问题，还待细查。
* B4 g3 P, L9 ^- p端盖我拆下螺丝，用铁锤垫上木方打，用螺丝刀撬，都纹丝不动，可怜我那把世达的平头螺丝刀了，这里先缅怀一下。。。
/ ~9 Z9 a* B" `, z拆开后才发现是轴承与轴间配合得太紧了，上拉马把固定轴承盒端盖的螺栓都拉断了也没拉下轴承。
( j+ q9 A! A8 ^装的时候还是个难题啊

yxy

是380伏，还是220的
* r% ~) }+ T- ]3 ]- h; |: d( l5 `$ h追赶太阳的人 发表于 2009-11-12 21:02

, I8 S0 V+ H8 J( \2 @是三相电机，可以角接用220V，也可以星接用380V

铁木匠

机电高手

yxy

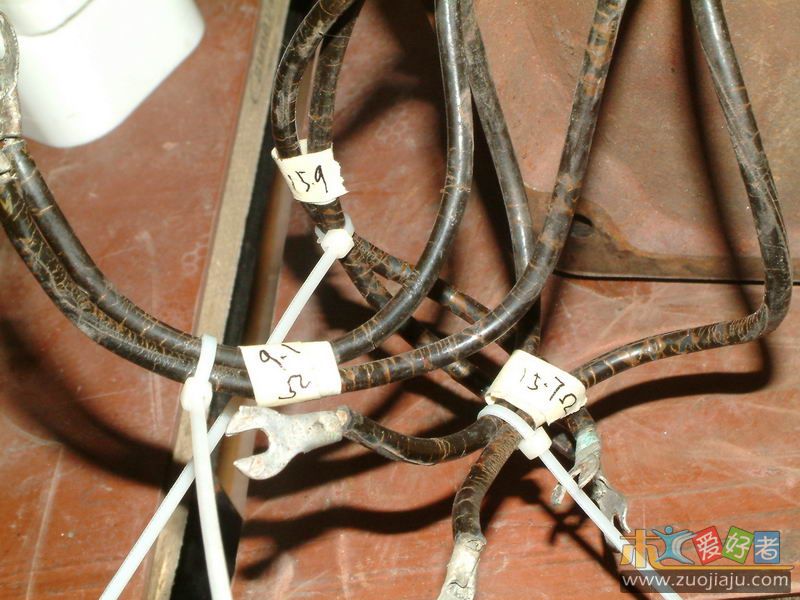

今天量啦一下线包的电阻

仔细检查一下线包

yxy

yxy

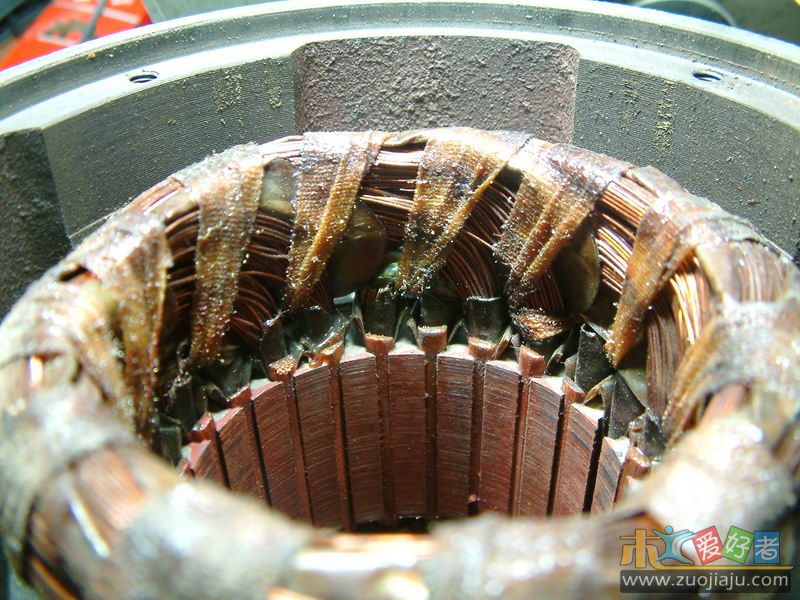

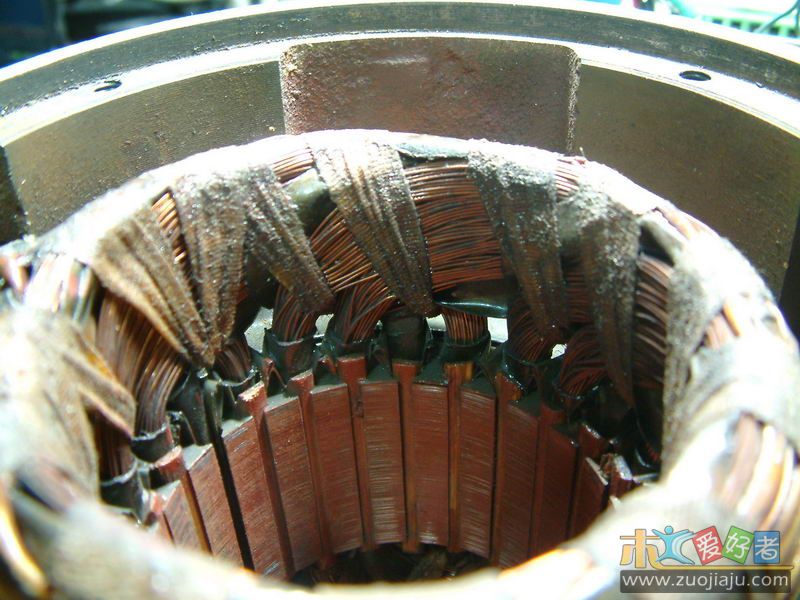

原线包绕线工艺一般，但是漆浸的很好，很难拆开。
+ a+ _- b  ^- `( B4 Z三个线包阻值不均衡，肯定是电阻小的那个线包有匝间短路。

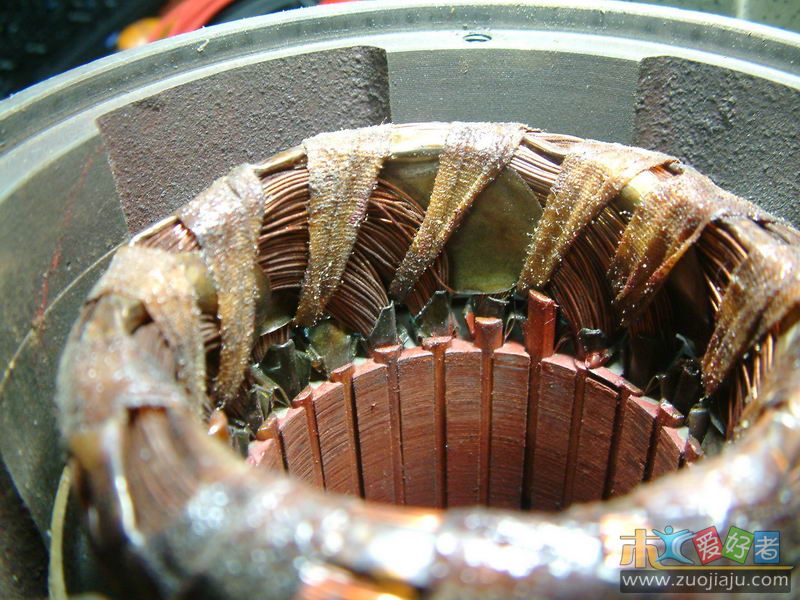

6 ~& G4 P& }2 I! G1 p# T观察一下，共有24个线槽，24/3=8 8/2=4 每相有四个绕组。
& w: ~4 r' g0 l! h& a* e/ l现在需要恶补一下交流鼠笼电机的绕线方式啦、、、
2极的电机的卷线方式？？？

小蔡

阻值真的不平衡  绕组是同心式两个一组1跨10和1跨12的 小的绕完连着绕大的 很简单的

小蔡

回复 23# yxy 你就是没有拆轴承盖的螺丝才会那么紧啊 呵呵 线圈先绕完嵌好线烘干浸漆后 装就简单多了呵呵 不知道这台的轴承盖是一边的还是两边的 装的时候不懂可以问偶呵呵

bbscmd

高手啊。我也想学学机电，本人是学材料的！帮你顶了!

yxy

阻值真的不平衡  绕组是同心式两个一组1跨10和1跨12的 小的绕完连着绕大的 很简单的
小蔡 发表于 2009-11-13 19:41

' _+ y  e2 s! C& K& ]1 z不明白，真是会者不难，难者不会啊。我看啦半天也没看出什么门道来

yxy

回复  yxy 你就是没有拆轴承盖的螺丝才会那么紧啊 呵呵 线圈先绕完嵌好线烘干浸漆后 装就简单多了呵呵 不知 ...
: w2 q# f  w  ]; }- s; B1 a小蔡 发表于 2009-11-13 19:50

  H$ ?$ |+ s1 c( x* a轴承盖的螺丝是在电机的里面，没法拆的。这个电机两个端盖上都有个轴承盒，都用螺栓固定，轴承应该不是先装到轴上再装轴承盖，而是先把轴承装到轴承盒也就是端盖上然后再套到电机的轴上去的。
对修电机完全是外行，有什么不妥之处还请多多指教
