过完年了，工作还没有开展，闲着上来敲几个字。说到雕刻机，这个名字在国内已经用烂了。为什么要做雕刻机，能不能做雕刻机，这是一个个纠结的问题。先说说为什么要做雕刻机，作为一个工科男，我想没有几个人不为机器机械这些字眼吸引（除非是文科生报考理科专业的撇开不说）。说到机械，机械的东西就非常多了。自行车，摩托车，拖拉机卡车==一言难尽，当然还有还多未开发的机械。另外一个目的是能稍稍的解放自己的双手（很多年以前做一个功放，在面板上开一个方槽装显示屏，8mm厚的铝板用台钻钻几个眼，后面拿锉刀硬生生的锉开一个大口子，想想还有点后怕）。有了数控小铣床那简直是一盏茶的功夫就完事了，所以小铣床的用处还是很多的（至少我是觉得用处很大）。后面一个问题，就是能不能做了。能不能做，这个问题我暂不做回答。这个得看身边的各种条件是否都能满足。此处我说说个人的经历。小时候，不知道是神马回事，看到收破烂的一个小马达（其实还不知道是马达，磁带机的，通电就能转），花了两毛钱带回家，于是折腾从此开始了。那时候家里的电器就有磁带机，黑白电视我家还没有钱买，两个大电池点手电筒的年代，一个电机和几节废电池能玩一整天，后来玩了一个叫竹蜻蜓的玩具，把螺旋桨装到电机上，就是一个风扇，在把风扇装到一块泡沫上，就是一个船，那时候就知道玩。后来做成给装成电动小车，去地里玩沙子。那个年代就只能玩这些了。后来上了小学，知道有了一门自然课，好玩的东西就更多了，就这样一路玩过来。后来玩了一些高级点的，把家里的磁带机给拆了，喇叭撬开拿一块磁铁出来玩。知道了被老爸打哭。还知道里面有一块电路板，上面有很多奇怪的“零件”。什么不管，照样拆，后来知道镇上有焊接的电烙铁卖，花了2元买了一把，就这样渐渐的玩上电子了。初一的时候，参加当时学校举办的青少年科技比赛，当时做了一个半木头半机械的磁带机，电路板是用“洞洞板焊的”，机芯是各种废旧店里收来，然后东拼西凑弄成。当时我认为我接触的最复杂的机械就是从轿车里拆出来的磁带机芯，这种机芯和普通的家用的机芯还复杂好几倍，磁带往里头一推，自动播放，还带有选曲功能，自动翻面功能（反正玩过的都知道），比当时拖拉机的柴油机电动机复杂多了。就这样，一路走，一路学。到了高中，其实高中几年只是想想，根本没有时间玩这个，其实上课我都容易开小差，开小差就是我的思维已经想到其他地方去了，我努力的让自己不去看那些书，不去想那些事，但是根本做不到。还好，高中三年很快很顺利的通过了，后面的大学，其实相对来说就很开放了，只要不挂科，随便怎么玩都行。正当这个时候，高科技的年代也从走路式的发展一下子到了飞跃式的发展，三年前和三年后的差距实在太大。我选择的是汽修专业，本想着在汽车方面谋生和发展，所以对专业课丝毫不敢懈怠。理论课和实践课程都很认真的去做（话说按照正常的学生来说，实践课都是扯淡的，一年下来拿扳手的机会不会超过5次，所以能学到的东西也就只能用呵呵代替，只有少数一部分人有拿扳手的特权，当然我就是其中一/嘚瑟），哎，说到最后，只能用一句话来形容了，师傅领进门，修行真TM的得靠个人。其实在学校的时候，就有着日后做一台数控钻的计划，但是迟迟得不到落实，这其中一个原因就是所学的技术不够，当时也还真不知道有雕刻机这个东西。想想要自己做系统，还要做控制的全套东西，这可是一个大工程。于是一直拖，就这样不知不觉毕业了。其实想想在学校里，还是很刻苦的学的，学完本专业的课程，跨专业学其他的东西，参加了一些社团，都是从早忙到晚，说实话丝毫不比高中时代的安逸。不过我自认为对我最有用的就是，几年时光里，没有在电脑上玩过任何的游戏，以至于到现在连斗地主都不会。说实话要真玩游戏也就没有时间学习了，这个是肯定的。如果要玩游戏恐怕是早也就开始玩了，虽然家里没有钱，但是还是很早就买了一台电脑。毕业参加工作，终于有时间玩了，后来就养成了泡论坛的坏习惯，后来又偶然发现了有雕刻机这个东西，一下就被这个东西吸引住了，用现在的话来说就是中毒了。而且这个毒还是那么的深。后来发现这个做这个东西还有很大难度，因为之前根本没有接触过相关的东西。连机器的样子都没见过（说实话到现在也还没见过所谓的成品机），瞬间感觉自己弱爆了。后来是一点一点的去了解，从单位的多少丝，都是从论坛和其他的地方听来的。回想当初的经历，走过来还真是不容易。也许到现在为止也还一样有人和我一样挣扎在学习的路上。再次我讲一下我自己的学习经历。首先我知道有这个机器，是用G代码控制（这个在之前我学习电路板的绘制软件的时候有那么一丝丝的了解过），后来知道还有M代码，然后把这些代码大概的含义看了几遍有个大概。其实G代码很简单，不是专业的也不用记住很多的，需要用到的时候再去查表就可以了。反正我是这样做的。后来就开始明确自己日后的学习工作流程，一是机械类，而是电控类，说实话我对机械根本没有放在心上，虽然当时我还没有学过CAD和其他软件。吧重点放在控制方面了。控制方面现在有很多和谐的软件，当然也曾经想过自己开发，这个是后面的事情了，那天真DT了就自己去尝试。了解完了控制代码，后面就是准备着机械方面的东西了。学校里学过手绘的CAD制图（也算是学有所用），后来把这个东用在了电脑的CAD制图软件上，发现比手工制图还要简单，另外还多了很多很多的功能，对于渲染的3D零件图比手工的还要直观。这个时候其实我有点埋怨学校身为汽车专业的学生为什么没有开CAD的课程。绝得很对不起几万的学费。这样，CAD制图的是就这么顺利的搞定了。其实这么容易做的原因是因为我只学习我认为目前能通到的，至于软件有多么的强大，多磨的NB，那些都是后面研究的事情了，很复杂的图能画，但是实际中不一定能加工出来或者加工出来的代价也很高，我学东西本着够用就行的原则，自以为的就掌握了。后来了解雕刻机要用到的各种零件的标准和非标准。其实这个过程还是需要蛮多时间的。毕竟没有做过，每一个零件的尺寸都需要心中有数。我记得，画机器的总体装配图前前后后花了大概5个月的时间（除了上班时间和休息，玩==，如果当做职业来做是不需要这么久的），图纸前前后后改了许多，从最初画的版本到左后的版本，至少有10次全部尺寸的更改。修改一个数据其他的数据就有可能跟着变化，牵一发而动全身的感觉。后来拿着图纸去钢铁厂开料，加工，还有一部分在TB选购，前后又花了差不多1个月的时间，几乎把整个TB逛遍，也就为了省那么一点点钱。后来，重点就放在电路控制方便了，因为想自己用的东西，就想着按照自己的习惯来定做一套自己喜欢的方案，用料上也不能亏待自己。电机就用闭环的步进电机（其实这个我得特别指出，闭环的步进电机和伺服电机区别是很大的，伺服电机在性能和可靠性上要远远地优越于闭环的步进电机，但是私服毕竟是太贵，初级玩家先不考虑，就使用心得来说闭环步进电机其实目前也是和私服电机很接近了，比普通的开环步进电机要好用很多，至少不存在丢步的情况，至于精度，1000线的编码器精度怎么也不会比开环的步进电机差）。主轴电机就用2.2W的电主轴，就这几个其实已经占了机器的大半了。说到底想省点钱还真做不到，后来置备了一些量具，工具，真心的比买一台现成的还贵了。不过还是在能接受的范围。忍痛一直做下去。今晚先来这么多，时间到了晚上1点多了，应前面的一些木有需求，我就贴几张图，照顾没有WiFi的盆友！后面有时间了就重点讲一下控制方面的。

牧歌晚唱

牛逼的村长

wyl654

楼主威武，能不能发一下机械部分图纸，也想自己做一台，但实在没有楼主cad的作图功夫，淘宝买了好几份图纸，都不理想，求楼主图纸一份万分感激，380075132@qq.com
% K# A& P" {" _* Q' W( v

村风

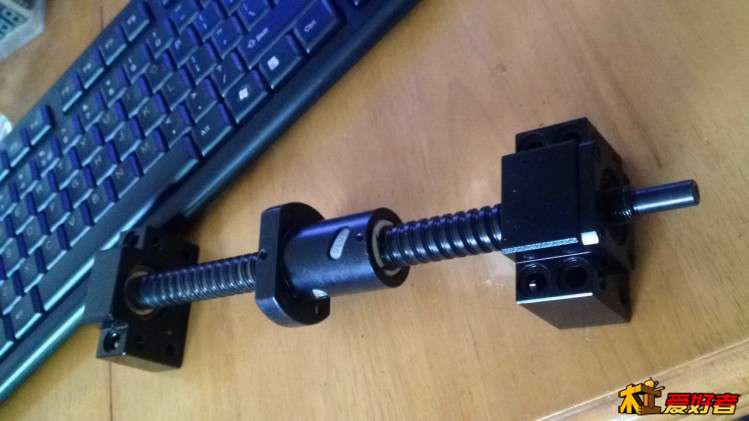

应几位木友要求，图纸附件我上传上来供大家参考，主意只是参考！其中的尺寸和孔位可能与大家所需不同，如果使用请注意与自己购买的零件核对校验。如我使用的TBI丝杆型号是1605，这种研磨丝杆是4圈滚珠，螺母的外径有28和30的，我使用的是30的，丝杆螺母属于非标件，需注意。另外，机器安装的孔位有些是6MM的，有些是5.2mm的，也请主意核对数据（我画图比较懒，为避免装配时出现不可忽略的干涉警告，M5的螺丝孔是钻4.2MM的，M6的钻孔5.2的，图形上并没有标注螺纹孔和穿孔）。其他的标准件可以到正规的上银公司官网查询。最后有点晕，单个文件只支持2.9M以下的。劳烦需要的木友多点一下鼠标了。
