求助靠墙折叠木工桌支撑结构

静以修心 · 发表于 2016-2-2 12:35:34

chenhz 发表于 2016-2-2 11:26 9 _; z% L8 i, b9 s8 s
我是阳台党，不敢在阳台放太重的桌子，而且也占地方。玩时支起，完事放下。但主要是减轻对阳台的重压。我也 ...

可参考永鸿器材的方案，可转动三角架支撑。不过建议桌面可以稍微小点，但厚重点。减少震动与噪音

永弘保健器械 · 发表于 2016-2-2 20:01:40

膨胀螺栓的拉力有表可查. 拉力多大.取决于2个力臂的长度比例关系.和你标的N1的压力大小.放心搞吧,只要不是空斗的墙.就可以保你结构没问题.只要墙缝灰的强度够就行的..

静以修心 · 发表于 2016-2-2 23:51:47

永弘保健器械发表于 2016-2-2 20:01 0 A9 h- S( A0 a2 {
膨胀螺栓的拉力有表可查. 拉力多大.取决于2个力臂的长度比例关系.和你标的N1的压力大小.放心搞吧,只要不是 ...

可能您也看出了。合叶的安装尽力满足减少折叠状态桌面突出墙面的高度这个目标。目前状态按照您的三角架折叠支撑方案。三角架展开时无法达到外侧框架方管的高度，理论上要低5厘米。

感谢您的诸多帮助

ywyx1 · 发表于 2016-2-4 12:48:00

好的办法倒是有，不过由于你初始想法的问题被限制了。底部铁框的分割有点怪，为什么间距这些尺寸？有什么要求么？两侧木板为什么长出那么多？底部的铁框还可以改动么？如果把两端头的铁方管向外再移出25厘米就很好处理了。

ywyx1 · 发表于 2016-2-4 12:52:04

本帖最后由 ywyx1 于 2016-2-4 13:20 编辑

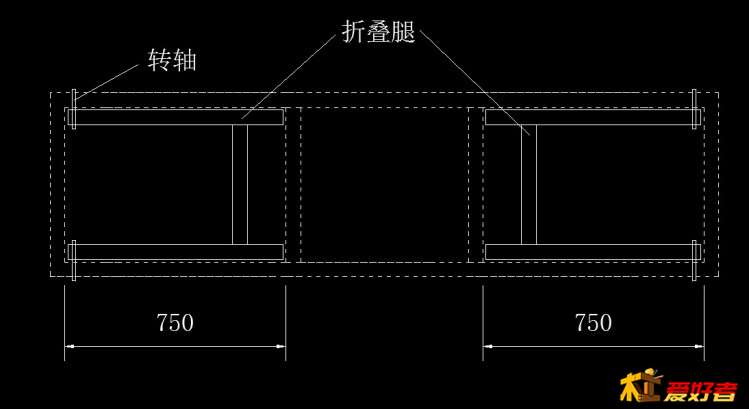

看个简图吧，腿短一点也可以，底部可以用螺丝升降脚调节高度，如果不想向两边延长，中间的横撑变成一条也可以，按照你的这个板面厚度和方管尺寸，完全没问题的

静以修心 · 发表于 2016-2-4 17:52:28

ywyx1 发表于 2016-2-4 12:48
* i4 B7 i5 R( h6 l4 m5 o好的办法倒是有，不过由于你初始想法的问题被限制了。底部铁框的分割有点怪，为什么间距这些尺寸？有什么要 ...

很多问题都起源于节省空间的需求，两侧木板突出是为安装台钳需要，这样台钳不会因为方管框架而增加整个台面厚度；

静以修心 · 发表于 2016-2-4 17:59:54

ywyx1 发表于 2016-2-4 12:52 ! u, b! g5 z/ m$ R; n; }3 t7 Q' e
看个简图吧，腿短一点也可以，底部可以用螺丝升降脚调节高度，如果不想向两边延长，中间的横撑变成一条也可 ...

其实可以考虑中间横撑与折叠腿的冲突位置各切除一半，互相咬合折叠。可不增加空间。

十分感谢您的帮助。

ywyx1 · 发表于 2016-2-4 20:41:25

本帖最后由 ywyx1 于 2016-2-5 08:52 编辑

静以修心发表于 2016-2-4 17:59
, l h: D9 M% Q h其实可以考虑中间横撑与折叠腿的冲突位置各切除一半，互相咬合折叠。可不增加空间。% ?' O. m, I& A( o$ e% O/ r

. e" p' H1 r9 I: s' @, i十分感谢您的帮助。 ...

倒是个省事的办法，不过这样做减低了桌腿的支撑强度，看你的管料厚度不是很厚，有点得不偿失，如果是我宁肯费点事也不会选择这个方案，我说的方法不增加厚度的。

liuwenzheng · 发表于 2016-3-28 21:54:04

这个设计巧妙，不错

浮生丶 · 发表于 2016-4-10 13:41:55

永弘保健器械发表于 2016-2-1 14:41
. H* _" T, l; E* u7 s- p这样弄.强度足够的.放下桌子时.脚向左转(或右转)还可以在放下来的时候.把脚隐在桌子后面.

这个太牛了

liuwenzheng · 发表于 2016-4-12 22:43:22

永弘保健器械发表于 2016-2-1 14:26
2 T7 |$ u: |% Z3 x合页处.这样搞.更合适.随手画一草图.没完善细节. 这样.下面做2到N个三角可转的支架.也打到墙上面.放下 ...

我也认为你这个结构更牢固，
方管固定在墙上，合页固定在方管上，同时起到桌面支撑作用，比仅仅靠合页支撑桌面牢固多了

liuwenzheng · 发表于 2016-4-12 22:45:35

静以修心发表于 2016-2-2 12:35: f; N3 V# U3 S
可参考永鸿器材的方案，可转动三角架支撑。不过建议桌面可以稍微小点，但厚重点。减少震动与噪音

可以把螺栓固定在阳台内侧的承重墙上，就不怕了，看看户型图
