山寨一个刀架

小溪兰亭序 · 发表于 2016-1-31 08:40:19

多谢您的提醒！！

我会考虑这一问题的！谢谢！这才是朋友的关注！关心！

子陵_00 · 发表于 2016-1-31 09:53:11

安装的时候是不是要花好半天调整锁紧螺母的位置？

19540504 · 发表于 2016-1-31 10:04:25

学习了。

烟波钓徒 · 发表于 2016-1-31 10:40:49

你那不是丝杆，有用吗

咯达水 · 发表于 2016-1-31 10:52:29

这么小的槽钢还有这么厚的啊

hwdqjk · 发表于 2016-1-31 11:36:00

动手能力真强！

男儿行 · 发表于 2016-1-31 12:18:40

请教楼主,那个转轴固定在底座上的原理是怎样的?给拍一个详细图片吗?

小溪兰亭序 · 发表于 2016-1-31 19:13:18

子陵_00 发表于 2016-1-31 09:535 i2 d/ s* Q e7 w( |8 l0 i) a
安装的时候是不是要花好半天调整锁紧螺母的位置？

最多10秒调好位置

小溪兰亭序 · 发表于 2016-1-31 19:16:46

烟波钓徒发表于 2016-1-31 10:408 ]/ F" U6 A5 S4 A9 t
你那不是丝杆，有用吗

呵呵说什么好呢！

小溪兰亭序 · 发表于 2016-1-31 20:38:18

本帖最后由小溪兰亭序于 2016-1-31 20:59 编辑

男儿行发表于 2016-1-31 12:18
; p3 }8 E! p) d4 b, y# ?请教楼主,那个转轴固定在底座上的原理是怎样的?给拍一个详细图片吗?

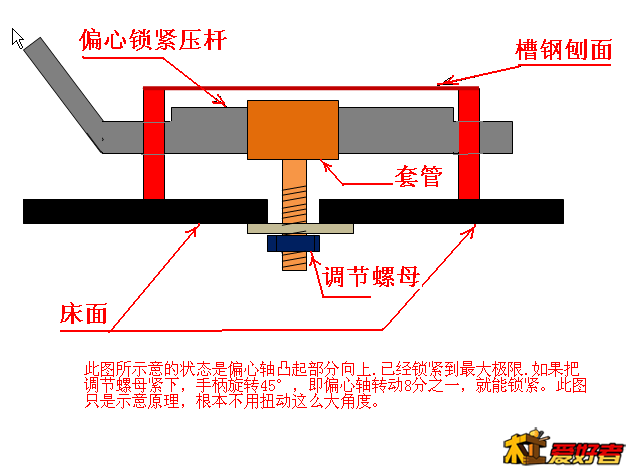

偏心轴我用的是15mm的圆钢，（请注意：槽钢刨面是顺槽钢刨开图，那两个红色柱是槽钢的两端的堵头），偏心部分凸起2.5-3mm左右，如果用粗一点的或者带钢性的更好，只是加工时费劲！

断面大致如此：

如果有需要，请加微信：T12201591，我们共同探讨！

古道西风瘦猫 · 发表于 2016-10-31 10:56:46

把刀架锁紧描述这么清晰的只有此贴了。
