免费出刀路了

酷比竹画

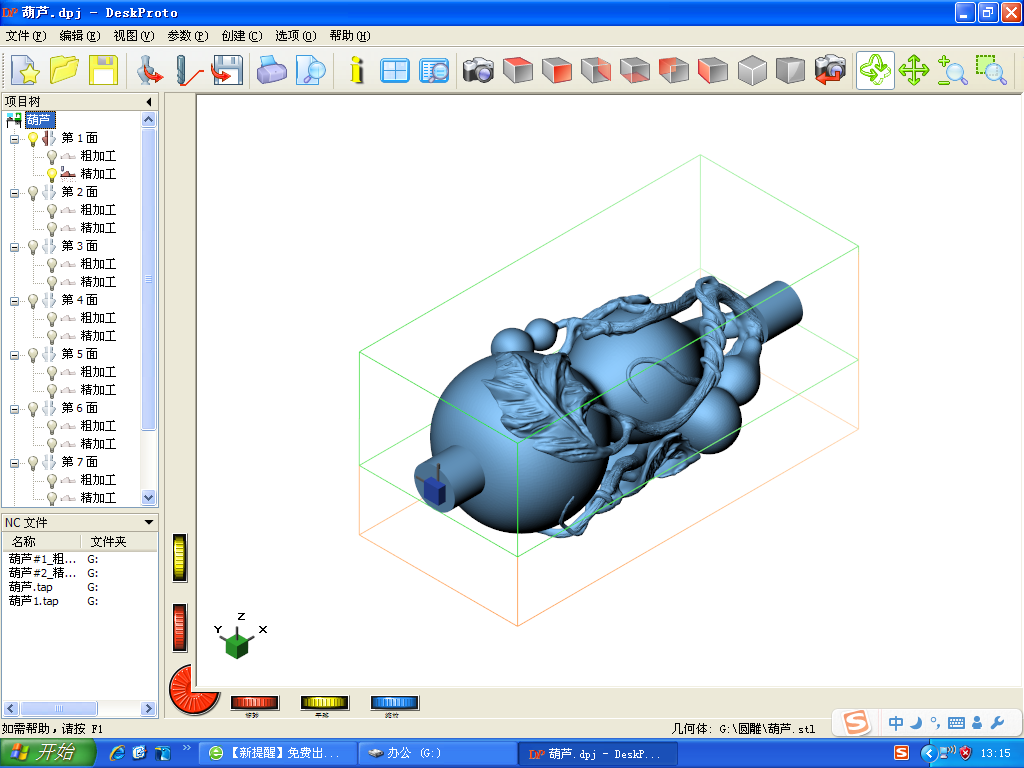

葫芦模拟雕刻完毕，精雕2小时40分钟，

dlm3420

是分八个面雕的 有点费时间，f1500,就这还有一些细节雕不出来 没那么小的尖刀

酷比竹画

其实只要能把镂空的地方雕出来就行了。

ma286hp386

你好，能帮忙出个5轴的刀路吗?就那个葫芦，材料直径5cm，刀开粗.05,精雕0.1

dlm3420

酷比竹画 发表于 2016-1-31 12:19
其实只要能把镂空的地方雕出来就行了。

是可以 需要先旋转圆雕再补雕，算下来时间错不多，设计要麻烦得多
- U- a  c' O* a) u2 J+ G& {2 @1 I

dlm3420

ma286hp386 发表于 2016-1-31 13:07
5 H" x9 ^9 w9 A) d7 i& u你好，能帮忙出个5轴的刀路吗?就那个葫芦，材料直径5cm，刀开粗.05,精雕0.1

7 @' ^3 _& Y' c& Q- e% ^' \这个葫芦好像不需要五轴吧 你可以看一下四轴就可以解决了，五轴没必要的，葫芦那么长，你有那么长的刀？ 还有材料直径5cm，镂空需要的刀挺长的，伸出可能要4cm，你的刀够长吗，刀直径多少，4mm？开粗用0.05，精雕才0.1，这个好像有问题的。

dlm3420

ma286hp386 发表于 2016-1-31 13:07
你好，能帮忙出个5轴的刀路吗?就那个葫芦，材料直径5cm，刀开粗.05,精雕0.1

) d) Y2 G( K5 ~  B. e1 D, p你要的五轴葫芦设计好了，葫芦直径48mm，长110mm，z轴需抬高到110mm，看一下机器合不合适，a轴要360度旋转，b轴需0——90度旋转，把你的开粗和精雕刀具的直径，伸出长度，角度参数发给我，我好吧刀路出出来。

ma286hp386

dlm3420 发表于 2016-1-31 21:54
这个葫芦好像不需要五轴吧 你可以看一下四轴就可以解决了，五轴没必要的，葫芦那么长，你有那么长的刀？  ...

噢，错了，开粗是0.5，精雕0.1刀，想试试我安装的5轴机，您能不能做个需要5轴才能雕刻的其它模型，我材料直径有5cm的与3.5cm的，能不能帮忙出个，我使用3.5cm直径的材料试试。

ma286hp386

dlm3420 发表于 2016-1-31 23:12
你要的五轴葫芦设计好了，葫芦直径48mm，长110mm，z轴需抬高到110mm，看一下机器合不合适，a轴要360度旋 ...

3 U& X2 ]: x# V" P噢，不能用，z轴台太高了（80可以）
) T& a! h! b; w4 n; X8 _) J

ma286hp386

dlm3420 发表于 2016-1-31 23:12
你要的五轴葫芦设计好了，葫芦直径48mm，长110mm，z轴需抬高到110mm，看一下机器合不合适，a轴要360度旋 ...

' h5 \$ k8 c) L1 C8 d刀直径4长60,开粗0.5,精雕0.1

ma286hp386

dlm3420 发表于 2016-1-31 13:31
葫芦开粗刀路，直径4mm平底柱刀，分面开粗，材料圆柱型，需要长71.5mm，a轴平行于x轴，a轴逆时针为正方向， ...

你好，我也使用这个软件，但不是很熟练，只是业余玩玩。看这个图，4轴是分面雕刻吗？分8个面?能不能出个4轴与5轴的教程，这样坦子里就有很多玩家会去diy5轴雕刻机了。

dlm3420

ma286hp386 发表于 2016-1-31 15:26
刀直径4长60,开粗0.5,精雕0.1

  G* p& ~6 p2 F! {* n4 q- I3 T平底尖刀？30度的还是20度的，刀尖是0.2的？刀具不知道咋设置啊，f值1500可以吧，转速24000。葫芦还是用直径35mm的吧，明天给你刀路

ma286hp386

dlm3420 发表于 2016-1-31 23:46
" m9 X1 }( i% p8 j平底尖刀？30度的还是20度的，刀尖是0.2的？刀具不知道咋设置啊，f值1500可以吧，转速24000。葫芦还是用 ...

刀直径4，长60，角度30，开粗0.5，精雕0.1

dlm3420

ma286hp386 发表于 2016-1-31 15:44
) l8 a, v% ?* X9 p你好，我也使用这个软件，但不是很熟练，只是业余玩玩。看这个图，4轴是分面雕刻吗？分8个面?能不能出个4 ...

deskproto有向导，很简单的，如果想试机子可以用教程里的五轴教程，就是雕那个球形，没必要专门出刀路，软件里设计好的。

菩提轩

能问一下五轴道路怎么出吗？能给个截图或教程吗？
