做个加大码的马蒂斯仿形机

风语者ZWT

日照小涛

其实就是尺寸精度问题，模板加工好，还得，必须滴，非常重要滴，容不到的一丝马虎滴就是，微调这个步骤，控制榫头大小的功能，起到严丝合缝，这个微调是很关键滴，你制作中出现精度问题，可以通过微调得到补充，说的不准确，希望能理解

mdflyy

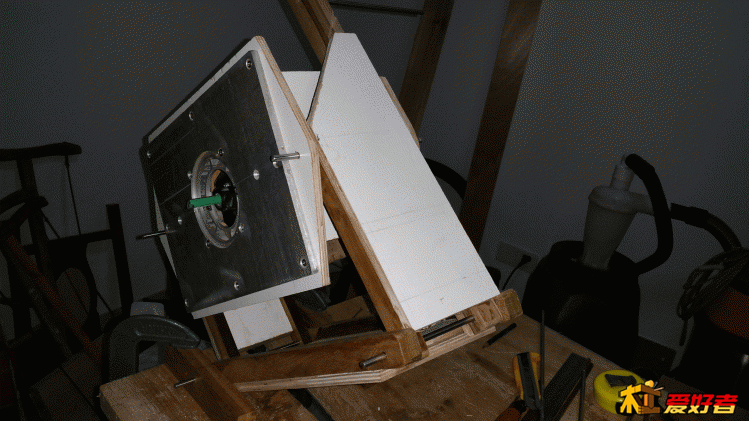

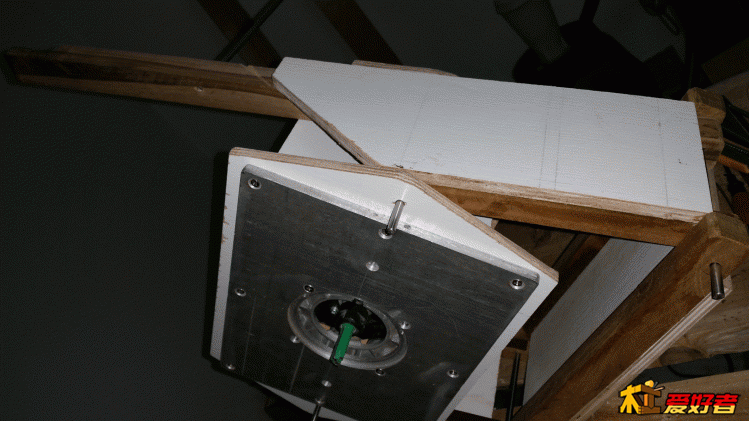

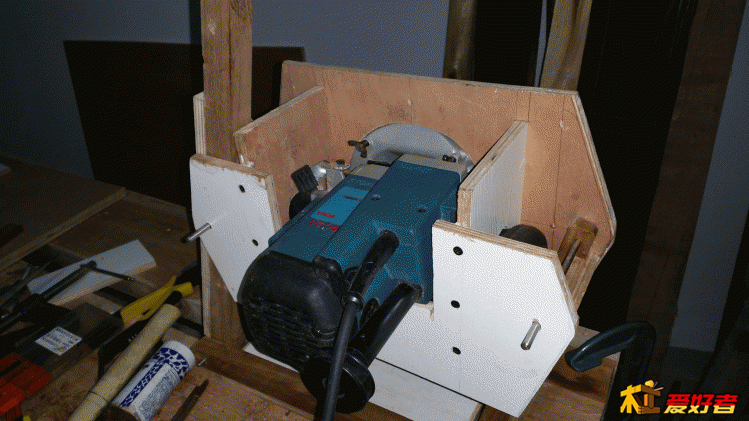

周末两天没有动，昨晚回到宿舍，加班2个小时，把机头部分连接好了。继续发图。

mdflyy

继续，晚上拼接了架子，把底板和移动板用光轴进行了连接。
% \  K' @2 C9 {. d光轴安装有点儿费劲，安装时，要先找一根光轴方正，也就是说要垂直，标记好光轴固定座的位置，打小孔，上螺丝，先不要上紧，装上滑块，然后，固定另一根光轴的一个固定座，同样不要拧紧螺丝，将两根光轴上的四个滑块用一片木板先固定住，前后推拉，拧这根光轴另外一端的固定座，否则，光轴不平行，会造成滑动困难。
拼接架子，用的拉丝加两根木条做的简易夹具

. H! @2 E# J' M/ P6 G% C! I放在一起看下效果
9 n: Y; w) S. O/ X( I

mdflyy

晚上接着干，终于完成了大部分。如果不是叫出去喝酒，今晚应该全部完成了。

mdflyy

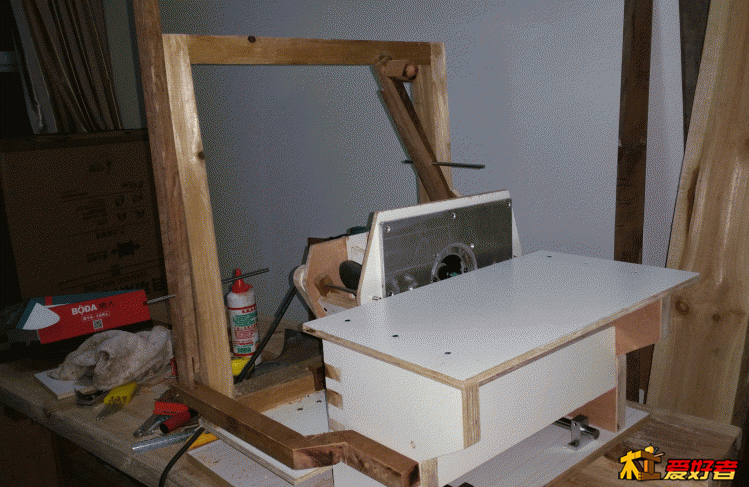

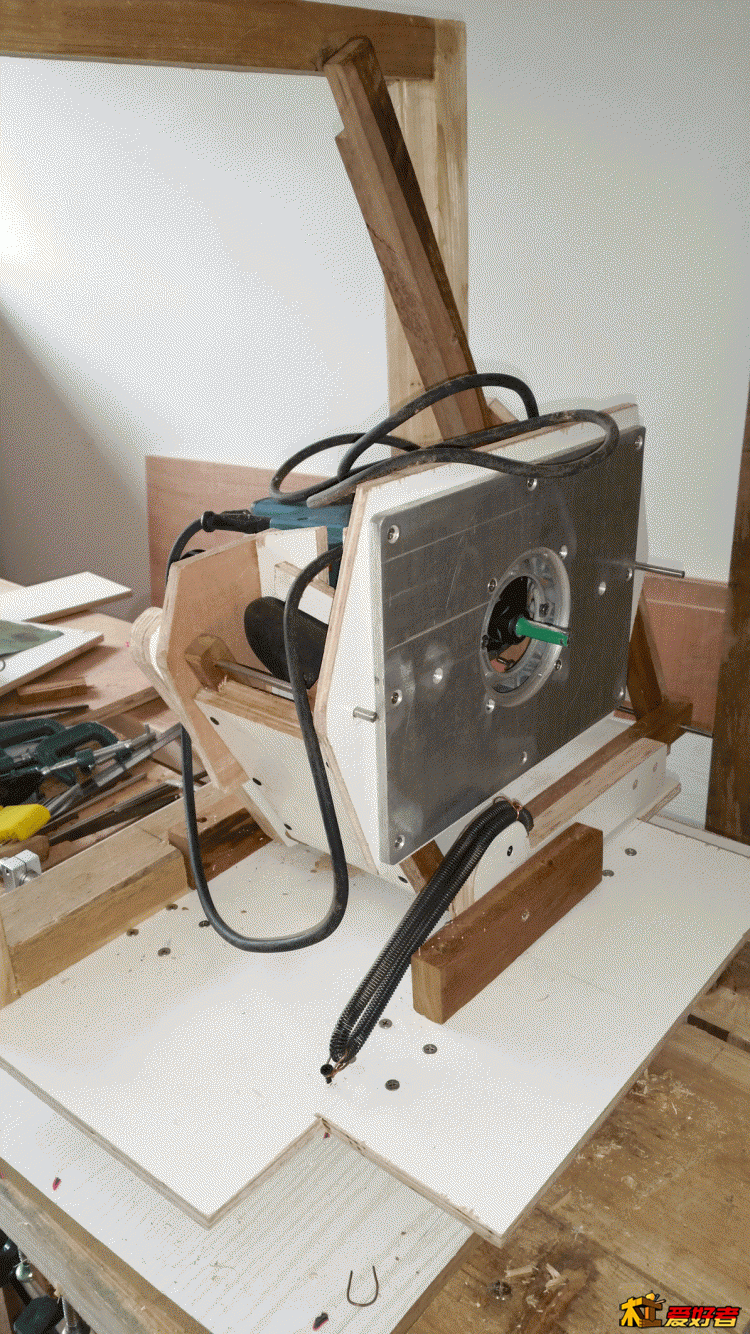

今天终于在晚上9点半前把它做完了。因为太晚了，没有试着开榫卯，用了一个横木条，铣了一个槽，好用。精度如何，明天上午试下。从开的槽看，比较直。
& t3 Q: _1 \; O8 X9 t. k$ k( j

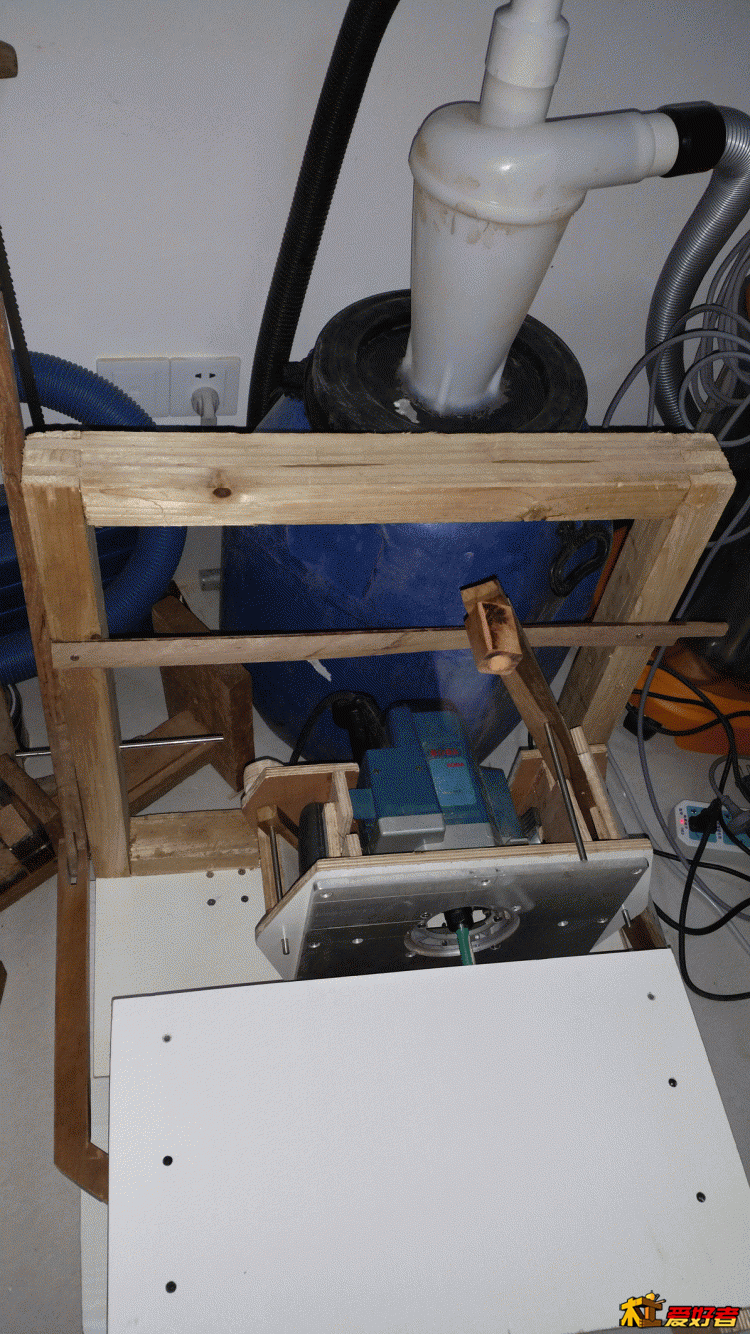

' B3 f. ]* b8 ]放工作台上
. @2 L. l! e2 r
- `/ T6 l" p. H9 G4 f* k' u

mdflyy

昨天全部完工，做了测试。好用

mdflyy

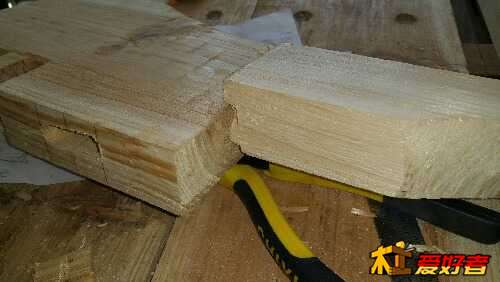

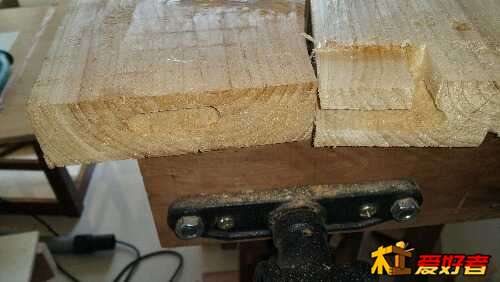

开的榫卯照片，随便找了根木头。要过年了，没有做严丝合缝测试，从现在的效果看，合在一起正好紧密

coxman

这个安装方法比原作者的好。我按他的模板用带锯锯完才发现不够精确，才想到必须铣出圆孔。反正料不足，完工无期呢。除了各轴要平行正交，电木铣必须在正中，模板才能好用。
. }" C8 I6 j8 `- V楼主要能给出尺寸就更好了。

mdflyy

coxman 发表于 2016-2-11 13:41
# @" q# D9 }8 e9 ^- y3 a这个安装方法比原作者的好。我按他的模板用带锯锯完才发现不够精确，才想到必须铣出圆孔。反正料不足，完工 ...

刚回到家。抽时间我把尺寸发上来。做的过程没有图纸，全是脑袋里想到哪儿就做到哪儿。
5 `6 f  a/ [+ V2 J; p# k

mdflyy

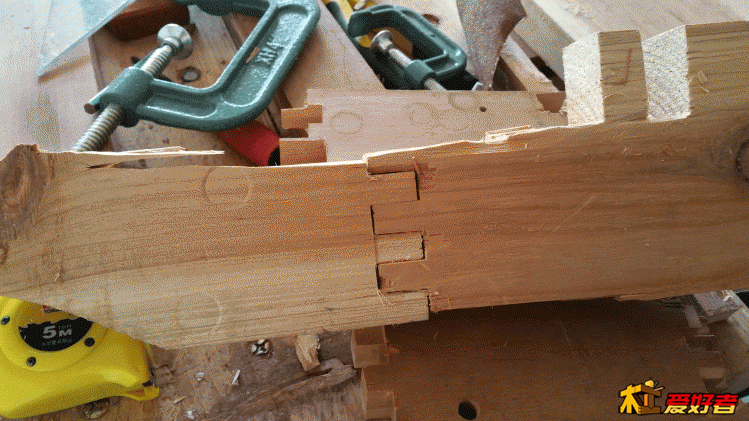

昨晚试了下机子，试做了一个指接榫。随便找了一块杉木，用斧子劈开，在端头试机。

* N0 O$ }& _- X7 x2 \

mdflyy

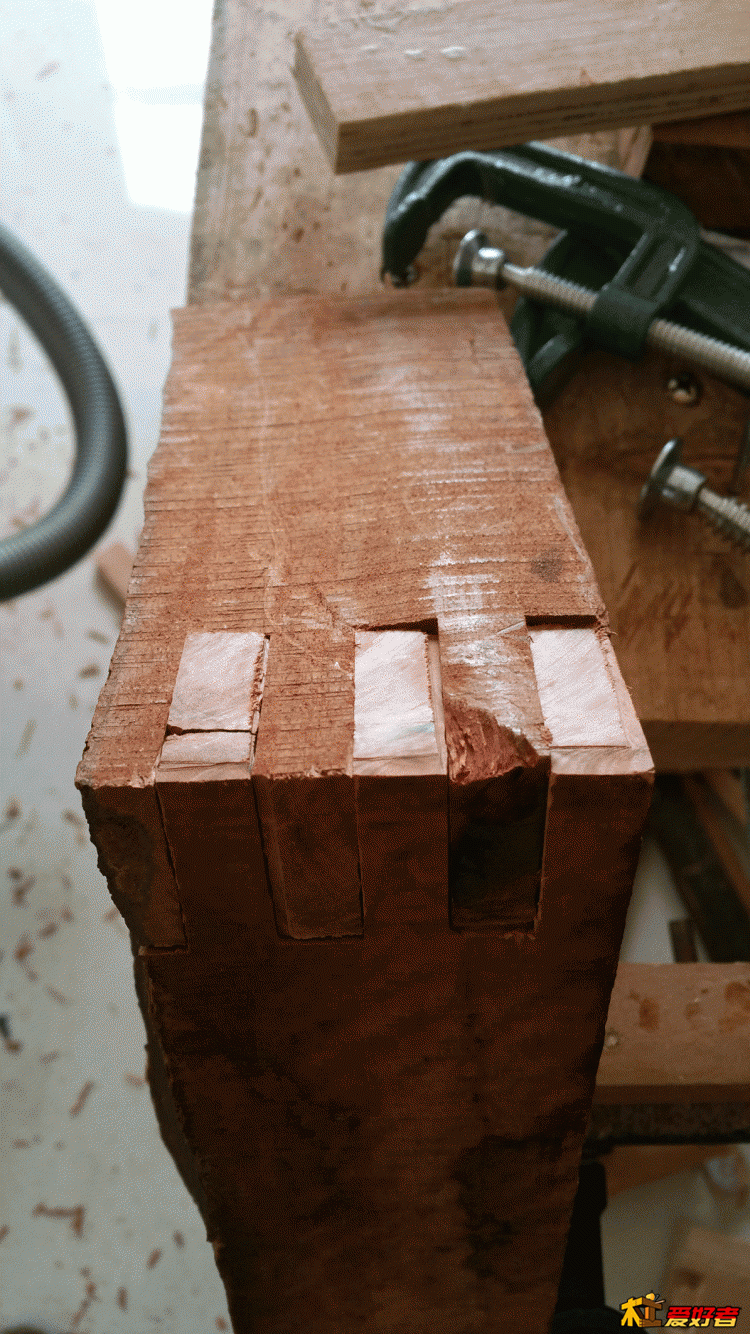

下午下班后，随便捡了两块荔枝木，做了一个指接榫模板，试下加工硬木。从效果看，还可以。木材没有刨光，随便捡的两块些柴火料。

补充内容 (2016-3-6 10:00):
手机发图发不上来

mdflyy

周末测试效果。柴火料荔枝木，没有刨平。荔枝木干透后很硬，木纹乱，用手工开了一次，很难开，且容易裂。用这个机子加工，很光滑。
/ D3 [( B7 h2 ~9 h& N1 k! a

•


mdflyy

mdflyy 发表于 2016-1-27 22:46
! ?8 ?3 r1 t! N# y8 w下图是使用的部分自制工具和材料

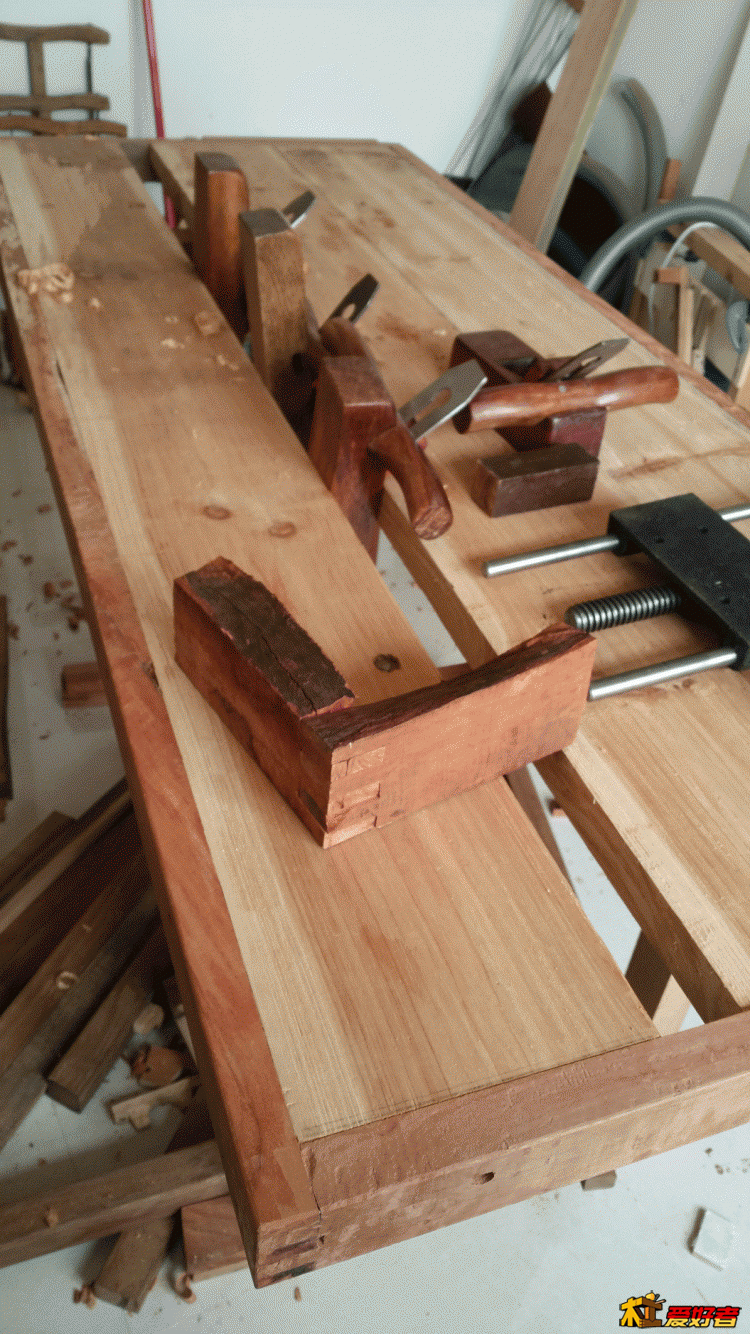

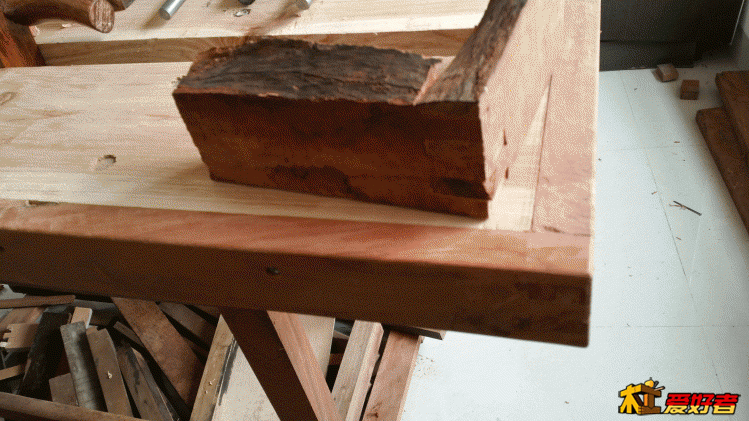

用这个仿形机修饰了木工桌。加工的指接榫，装在木工桌四周。荔枝木，很硬很难处理，如果手工，肯定很费劲，用这个仿形机开榫，前后半个小时，又快又准（不算制作模板时间)。



$ ?0 x6 j8 h# L7 W9 Z: N1 u) y* F
. W! R% I; h9 _* X' l

粤2粤B

山寨改良高手，支持一下你，半个老乡做出来的东西很好
