便携式_可DIY_立式板材切割架

我是一小木工

Chihuo2098

Mafell欢迎你们，这货真是想怎么操作都行啊，就是价格太惊人了

lofogo

很开心有这么多人感兴趣。我其实是自己在家开的一个小作坊，就是地方受限制，尤其是开板。我是个啤酒肚，长这么大就怕蹲着干活，站起来的感觉直接就看星星了。

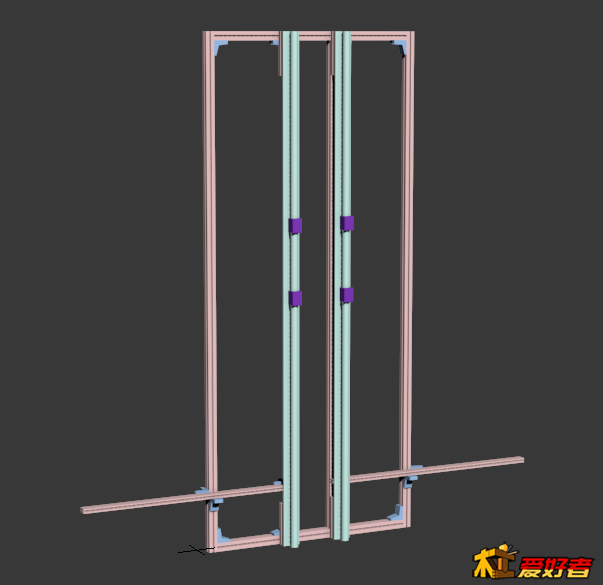

谈到设计呢，的确是我个人的设计。原本设计是铝合金的：

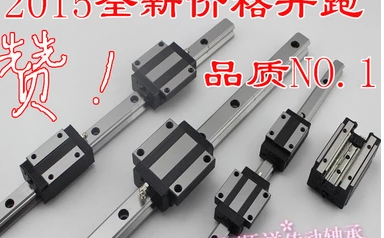

使用的是南京的BT铝材，经常DIY车床或结构架的朋友应该都了解这东西，用螺丝连接即可。
& {: X) k1 B" e4 O/ n
7 I  S% U' u) q$ F1 G
3 b7 D8 J9 M. c. }/ I: h眼看明天就到货了。这个才是我真正自己DIY的真货。
6 y3 F6 L0 z; J8 s! T9 A/ u不过设计的那个成品其实更适合市场需要，只是任何工具都一定会有不足与弊端。比如便携式裁板就一定会稳定性差，裁2440mm的长板几乎傻眼等问题。但我想对于那些孩子老婆都在家，家里客厅又不好让你开上几锯搞的锯末满天的情况，而你又手痒想迫切自己开个板做个东西的朋友，多数建筑中的阳台和书房肯定是你不二的选择了。相信爱上木工的朋友，能肯干木工的朋友，毕竟有自己专门的工作室的人占少数。
8 d( z( s9 n# I: ]+ @0 Z! k. a
% |  S: H1 B3 ]: ?. o3 F) L& O所以设计了这么个架子，600元以内让你站着锯！
' y/ p) ]" k" Q# q$ d- T4 D2 z
" J- `2 a7 l# y- v0 R+ ?

lofogo

恩，有朋友对横版开板有疑问，其实我问号更大，毕竟是前天下午为自己设计工具而衍生出来的具体雏形。
- I+ E7 O. F& y3 c" L4 u如果谈到开2440mm以上的标准大板，我估计还是要使用平躺式切割更合适。像免漆板、5合板这种大板，我们横切。就算是使用18880那种成型的立式锯也是很麻烦的。
6 W, v) h; n6 Y) D1 _! |, Y  K当然，如果说有作坊需要短时间内起量在一定场地内开很多大板，切全部是切割为如仿地板类装饰条的效果的话，那么我们直接就设计更宽，更大，横轴上就需要至少有5条靠山的立式切割架，那么就会脱离：便携这个概念了。
% B6 l) e' c8 A: j* a就好像非要夏利跑300麦一样，它虽然是车，但毕竟是家用车型一个道理。
& F+ Y" L7 O. B, v所以带了便携这个字眼就会有一定的限制，比如只能开短板、比如开板厚度不能超过100mm等等。

横着开的确是可以在这种立式架子上能做到的，但谈到请便就只能望尘莫及了。

* c! y& `4 C3 G1 _; JP.S：还有朋友疑问说 即便长板短开可行，但一旦开板之后，剩下两半的板就会因为没有靠山掉下去，这点我使用了一种紧缩装置可以在主梁上进行滑动，就安装在侧面。由于涉及到一些关键性的设计，我并没有详细的给大家展示出那么多的细节，请谅解。

所以希望有兴趣的朋友真诚沟通。

lofogo

草原鹰 发表于 2016-1-27 19:46
美图欣赏里有好多这个图

# n8 A+ `0 k# n+ F+ Y恩，这位仁兄的确找图找的很精准。以前打工那会儿的确见过千奇百怪的立式锯，老外不是放不下架子，是T么真蹲不下去啊。

lofogo

Chihuo2098 发表于 2016-1-27 20:37
1 [, T7 \; [# i4 L7 P5 eMafell欢迎你们，这货真是想怎么操作都行啊，就是价格太惊人了

+ f; o- R- r$ f( m! J' D

散宜生

支持一下！

To_morning

支持，有想法有启发

zyzczj

很好的创意

清河不清

请问LZ都有板都有哪些规格，我来帮你设计。
方管建议换成槽钢，设计自由度更大，操作更方便。
2 L$ A9 b4 r1 \6 g" n. ]如空间有限又要加工大板可设计成拼接式。当然也就实现多用途。
如果适当降低精度，如正负1-2mm适应性将更强。如果手熟精度应在正负1mm左右。
* L- u8 T8 l! z! k( O  o4 S% G3 P

lofogo

Okay. 今天货到了，我的第一个试验品开始施工！从下午的16:00多一直干到现在。
* ^" k3 k0 q! |% }0 D1 ]% U% s% ~$ [上图：
1 e! |& @, _3 W
/ _5 h4 b7 i) F3 r' T

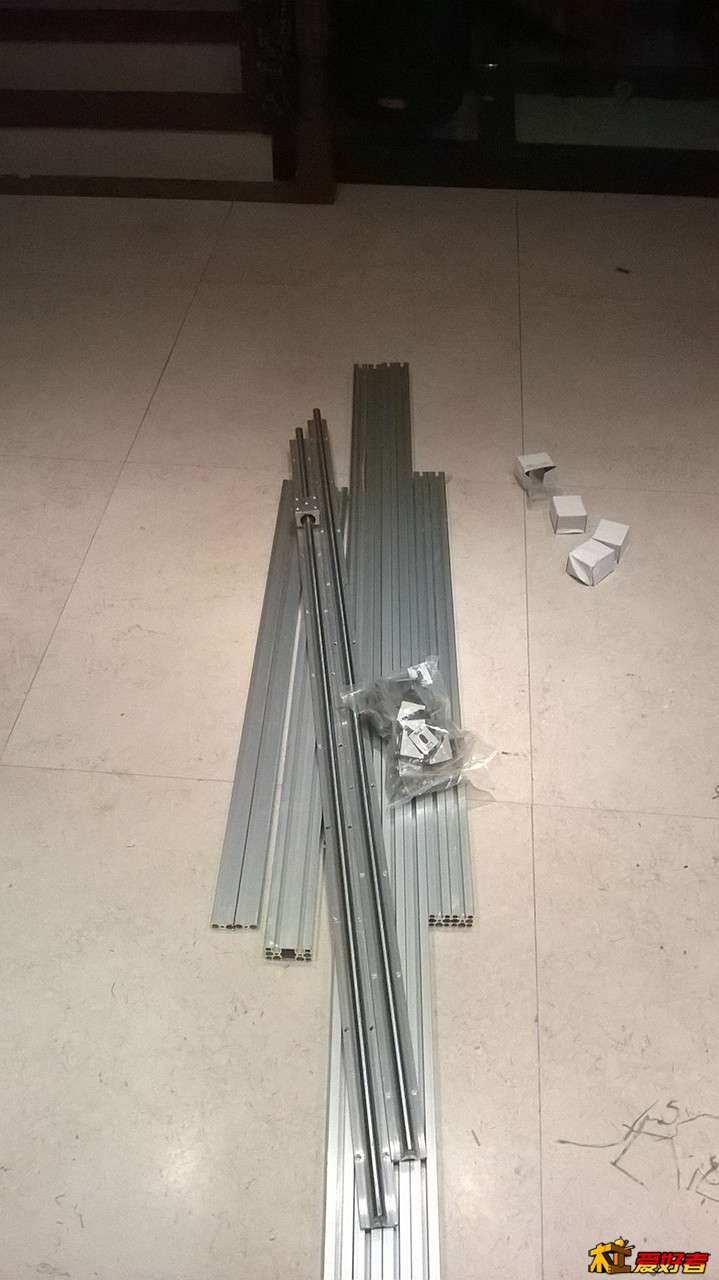

基础的DIY材料，目前我使用的是成型铝材，缺点是很重，但优点是：只要上心调教可以做到精确。

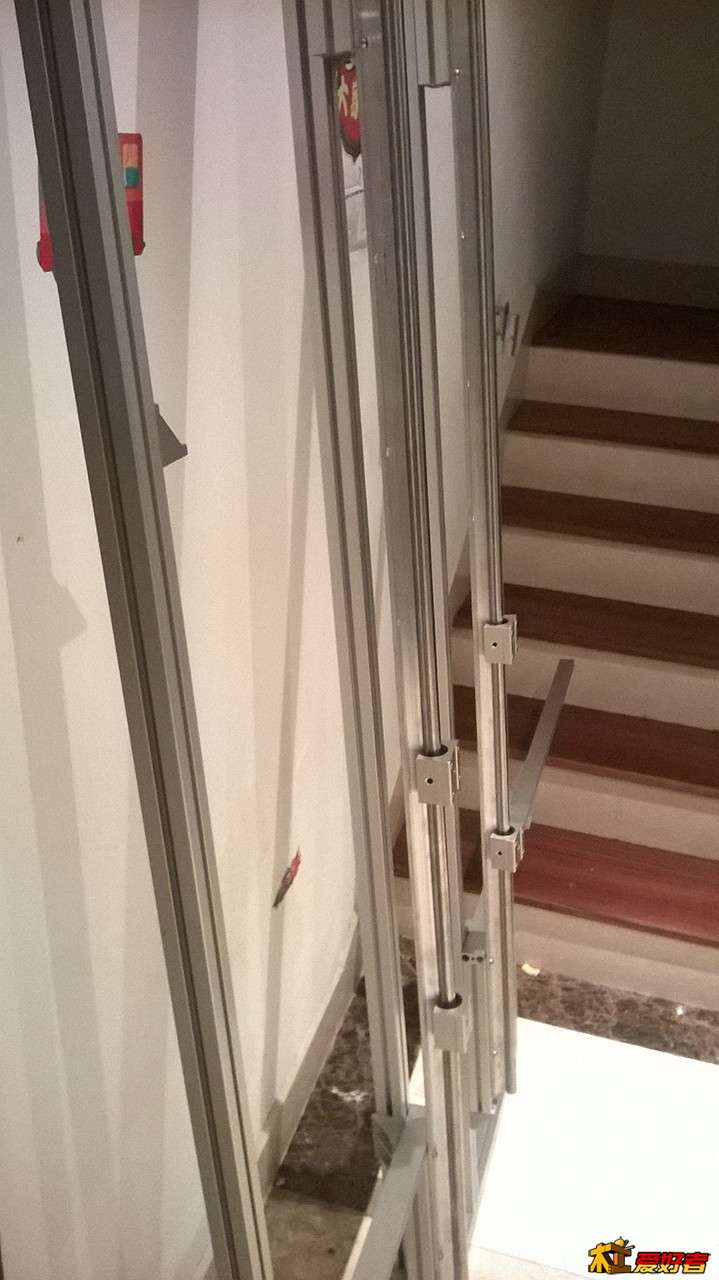

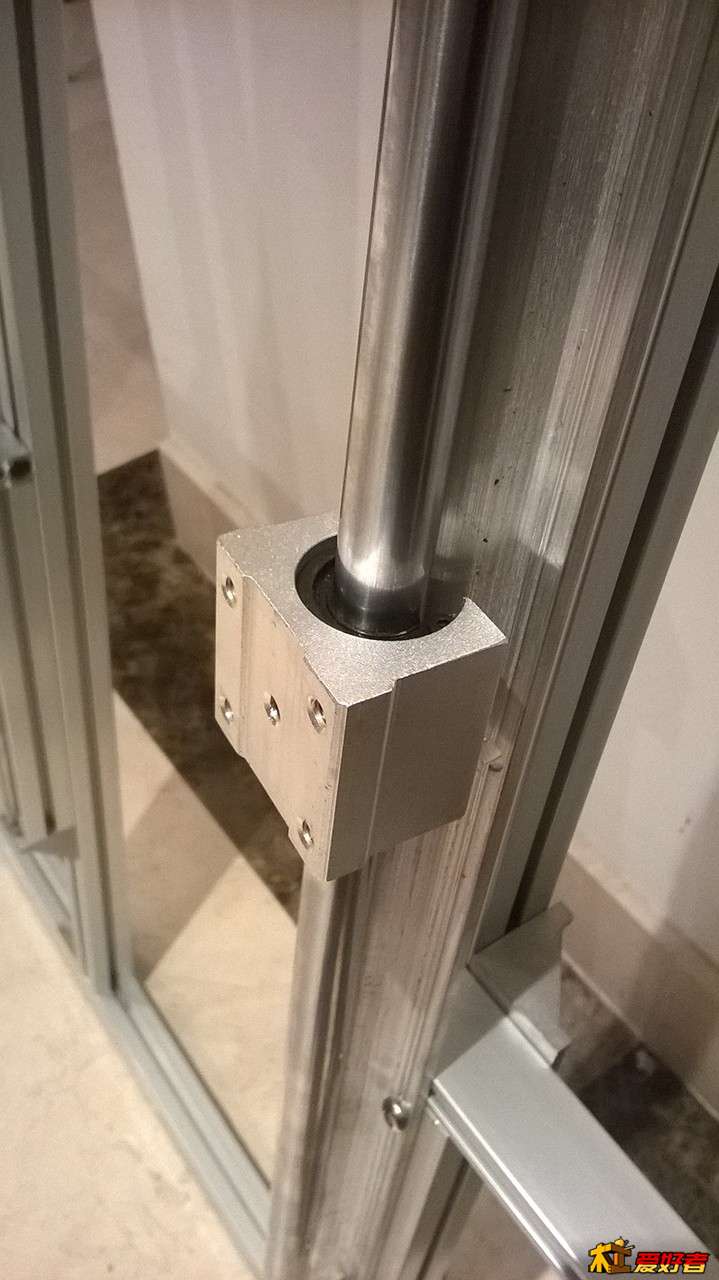

& H9 L8 u" X( D1 B' v继续上图：

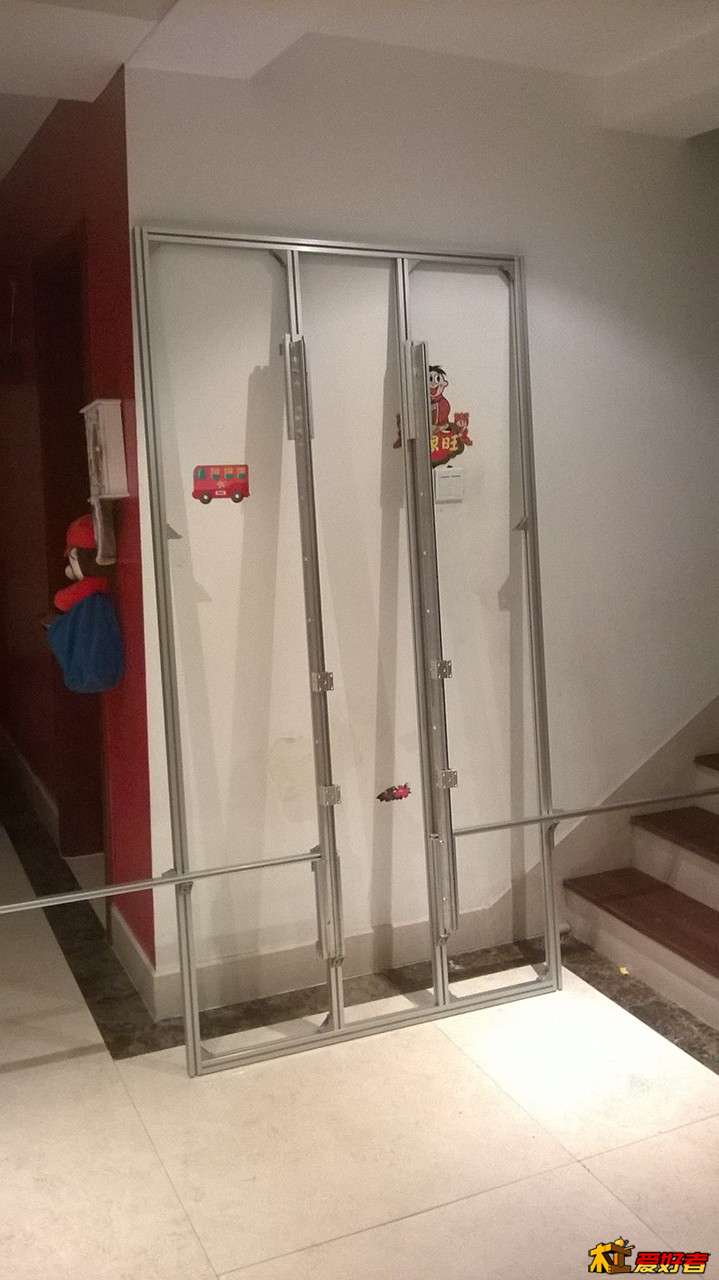

重量还是不能忽视的，我这个可以说是不便携了。但是牢靠度杠杠的。美观嘛~最近要给孩子做个环保纯木小床，所以不管他美不美了。

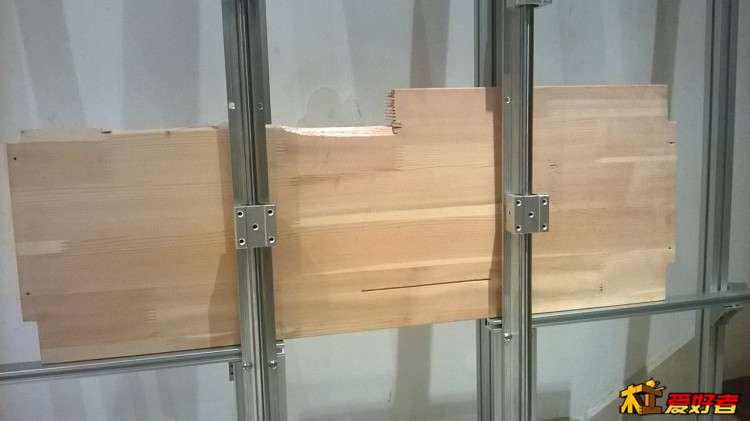

继续上图看看开锯示意：
8 j6 H' N3 u1 O( J

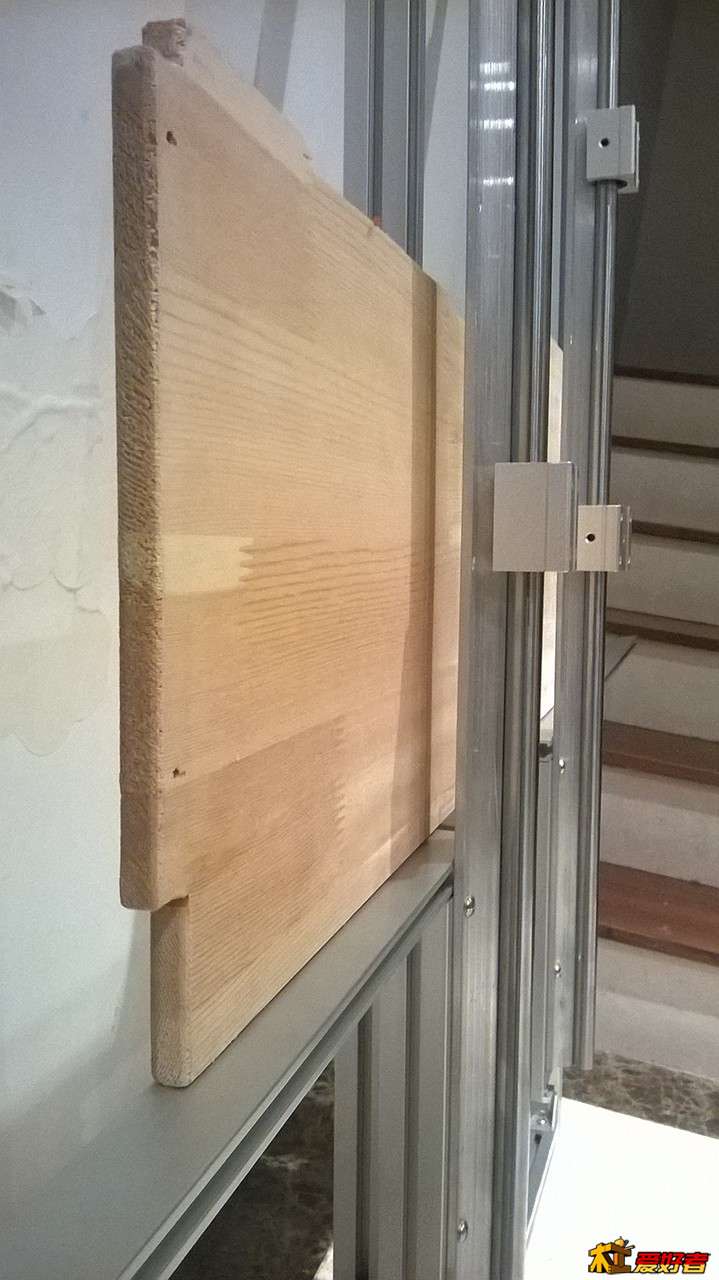

开板的话，就将板放在中间位置，目前可以切   30mm  以内的板，如果我将下面的垫片铝材更换为30x50的话，那么我就可以切50mm的板材了。不过50mm的板材毕竟家具里不多见啊~很贵的。
告一段落啦，我去洗个澡。估计明天要腰疼了！哎~~

, E1 \6 G. [# ^* P: I$ ]1 r& I: s
- M0 G9 B5 ?, V2 V镭舍制造，尊重原创！

lofogo

/ K  Z: U1 b3 R, i  D2 i我的设计的视频做好了，感冒了，声音不咋地。
9 f" V  l* I: ~

初级刨子

sunnyquan 发表于 2016-1-27 15:50
# n- }2 }* x' b5 L8 p& e曾有想过，因为做PCB时代在工厂见过裁板机。
问题是横向的要怎么用？

; ~% A6 `- {9 ]4 O将锯调转90°，走板不走锯啊

初级刨子

用最细的SBR12导轨，直线轴承用石墨铜套代替，大部分用角钢，横向的垫片托板用铝型材，成本还可以降低

lofogo

初级刨子 发表于 2016-1-29 12:36
: j& y; @' K# O. s8 p用最细的SBR12导轨，直线轴承用石墨铜套代替，大部分用角钢，横向的垫片托板用铝型材，成本还可以降低

7 _: r% z/ }: }/ ~8 h恩，成本可以降低很多的。主要是精度值钱了。
