说说笔筒掏芯那点事

返璞归真

       经常在网上看到有木有恳切要求高手介绍笔筒套料的方法，有的甚至在得不到确切答案的情况下心生怨气，口出怨言，但即使这样也没见到有高手明确介绍过掏芯的方法。上网搜索到的视频和图片，还真没有能让人看清真实掏芯方法的。
      本人进入木坑时间不长，木镟活做的也不多，也是个新手。但因年轻时干过几年车工，所以感觉笔筒掏芯之类的活精度不高，没什么难的，也不值得保密。为什么网上网下都没人公开讲解掏芯的方法呢？我想可能出于这样几方面原因：卖刀的商家处于商业利益不愿公开，因为一套刀材料成本几十块钱就够了，但标价却高达一两千元，知道了刀具样子的人自己做一套也不难，谁还会去买！最高我查到过近3000元的，配了段视频，看不到刀的模样但能看出效率不高，还得配合气泵才能用（简直是脑残的方法）；有的全套刀的图片摆出来了，但不配操作图片或视频，那刀一望可知根本不能用！车镟高手不愿展示有可能是出于技术保密的考虑，但更多的可能是出于对安全的顾虑：掏芯技术不复杂，一看就会，但对操作者的经验、手感要求较高，稍有不慎就可能出现“扎刀”事故，轻者刀断活废，重者可能危及人身安全（这一点后面详谈）
      入坛以来，我从论坛中学到了很多经验和知识，非常感谢那些发帖传授经验和知识的木友。作为一名过来人，我也很能理解爱好者渴望掌握某项技术的急迫心情。为此，本人不揣冒昧，斗胆介绍几个我能想出的掏芯方法，希望能对笔筒制作爱好者们有所帮助。
      先介绍第一种方法，就叫它传统套裁法吧。
      我们从博物馆或电视鉴宝节目里，经常可以看到一些古董级老笔筒，这些笔筒最早的可以上朔至唐朝，晚的也在民国以前。这些笔筒只要是紫檀、黄花梨等贵重材料的，都有一个共同特点——底部有一个专家们称之为泄力孔的孔洞。其实从机械加工角度来看，那明显是个加工工艺孔，用于套料的。下面我们就用和古人同样的思路，套料加工一个笔筒。

  首先要磨两把刀：

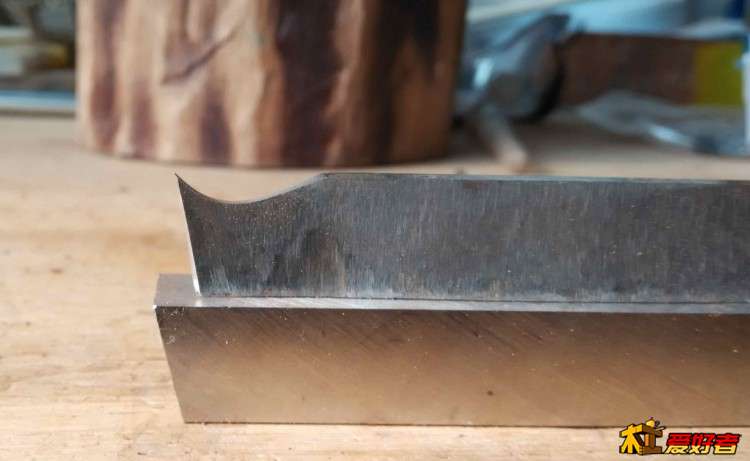

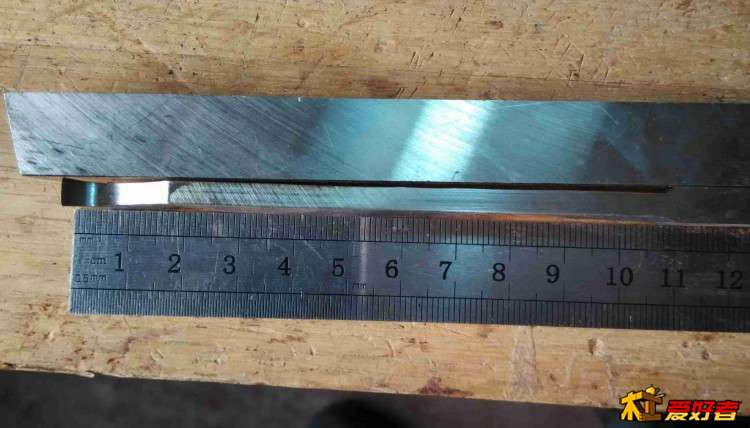

      1、超长切刀。木友们所用车床一般都是家用小车床，车不了太大的笔筒，所以这刀不需太长，刀头长100mm基本就够了。我磨的这把刀刃口4.8mm，刀根处3.8mm，刀头长度110。用14*6*200的白钢条磨成。

    根据切削理论，这刀是不能使用的。因为车刀露出刀架的长度以1.5倍刀体厚度为宜，超过这个长度，刀体的强度会逐级下降，而此刀已经长出7倍多了。

如此细长的切刀其刚性强度是很差的，卡在刀架上，用手指一拨就会左右颤动。这样的刀在切削过程中很容易发生震颤使切削无法进行，为减少震动唯一可行的办法就是减小切削阻力，所以要尽可能的把刀磨得刃口锋利、主切削面既排屑槽曲面光洁流畅。

    这把刀是要纵向插入笔筒料中，分离笔筒壁和芯料的，所以要顺应筒壁弧度磨出曲面来。使用工业车床的木友可以按正转所需角度磨出，像我一样使用家用小车床的朋友，建议按相反弧度磨出，原因后面再讲。

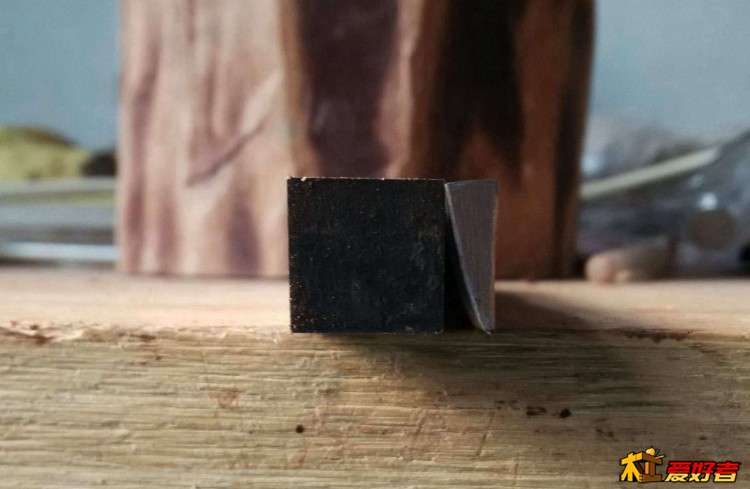

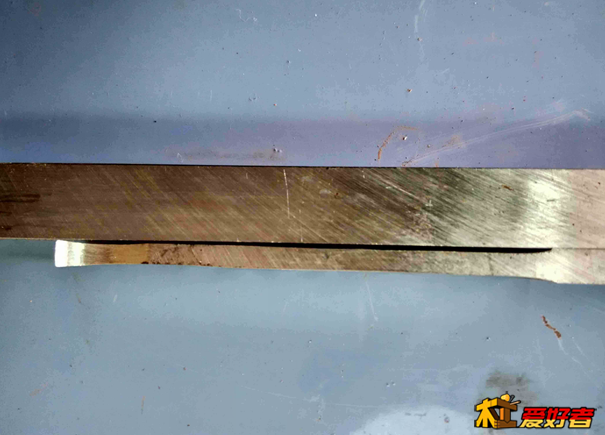

    图中左边是用于对照的方钢，右面是切刀正视图，可看出两面不同的弧度

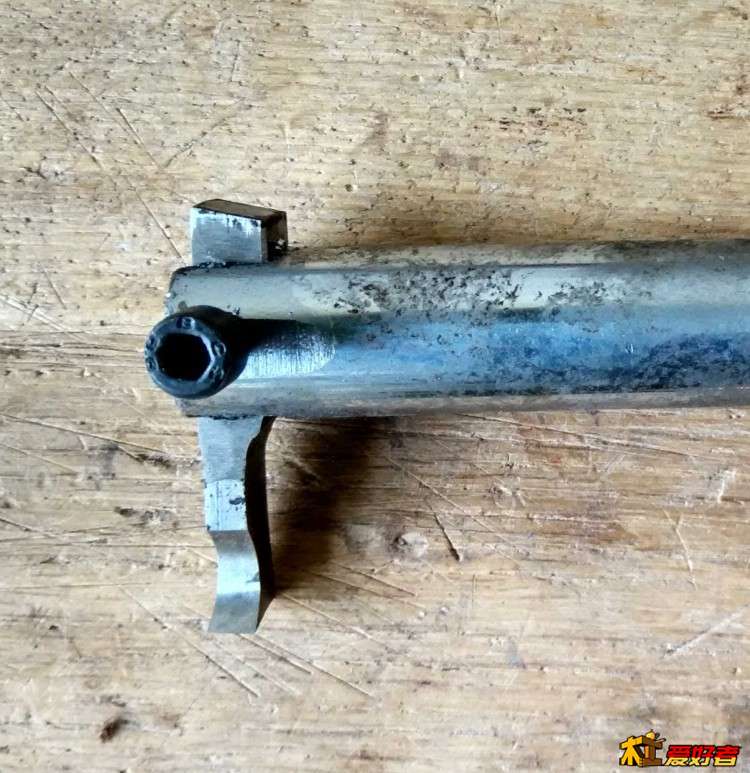

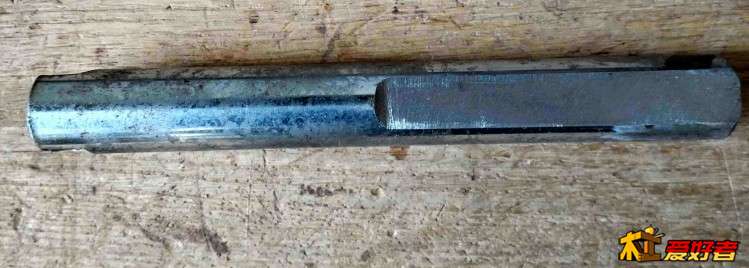

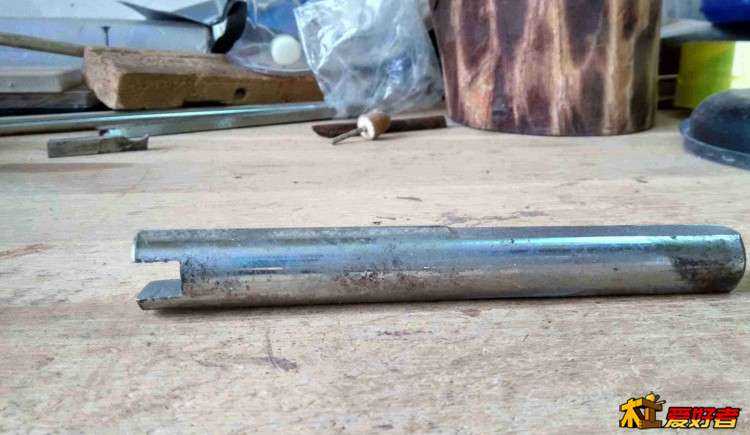

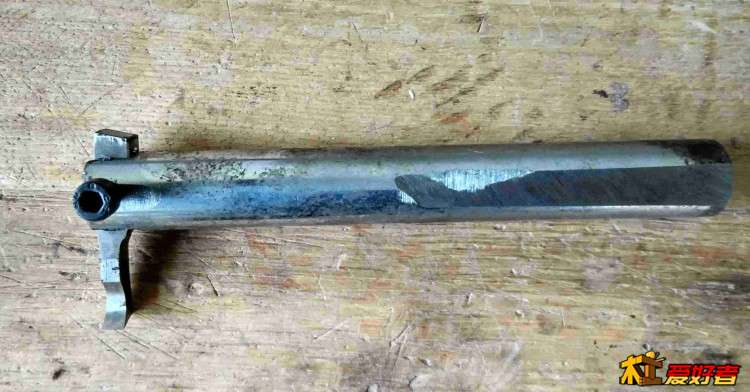

2、内控挖槽刀。这把刀用于分离筒底与料芯，刀头用8*8的白钢条磨出，刃口、排屑槽与长切刀一样，唯刀头探出长度20mm；刀杆用20mm圆钢，在台钳上锯、钻、挫、套扣完成。

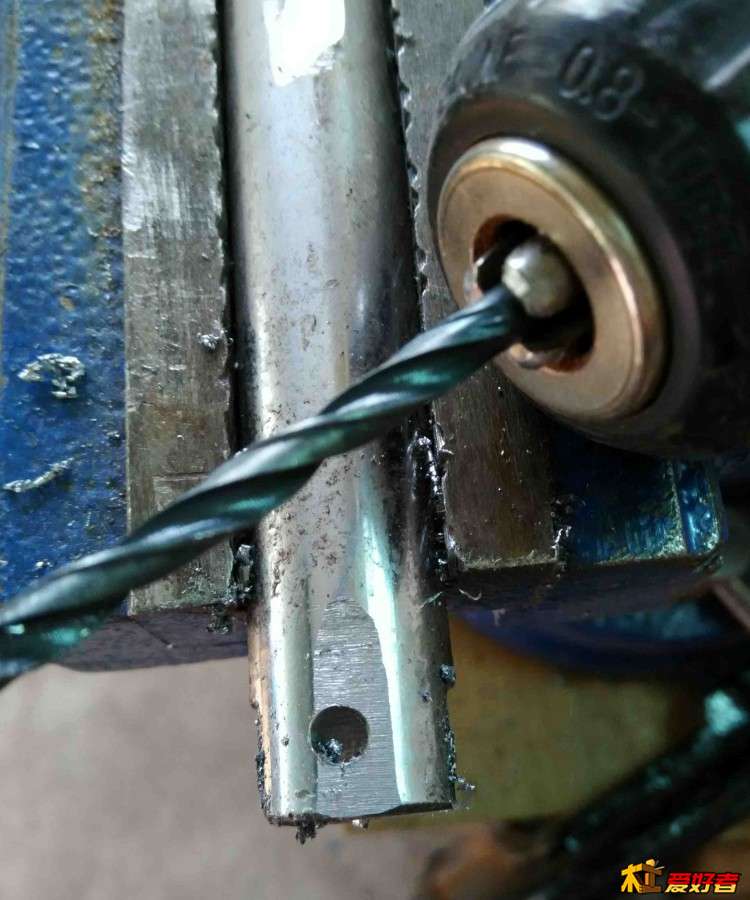

刀头刀杆用螺丝紧固 钻孔攻丝

在正式开干之前要先对车床的中、小拖板进行调试。要调到摇动手柄时略有滞重感，不能太松快了，这是防止“扎刀”的重要措施之一，不可忽视。

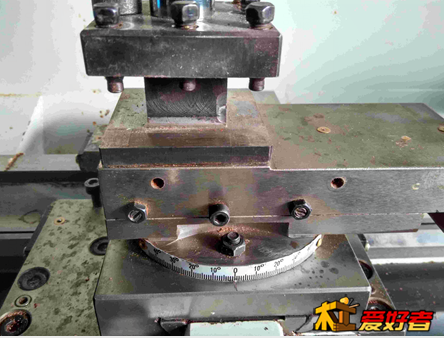

正面的三颗顶丝就是小拖板调整螺丝。

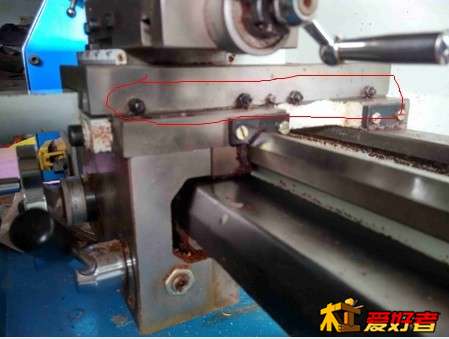

红线内的就是中拖板调整螺丝。

因为自去年5月以来对部分木材种类的粉尘严重过敏，所以干活时我必须把自己严密包裹起来，这样使用手机就很不方便，所以操作过程中拍照不多，敬请原谅。

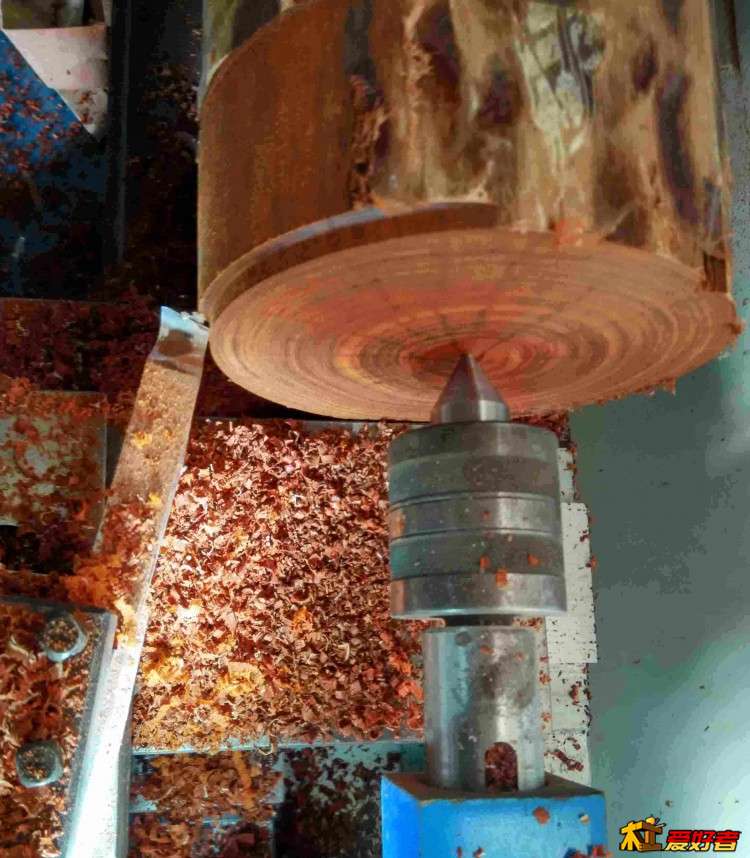

料是血檀，直径150，高135。因为我的小车床中拖板上可通过的最大直径料不足130mm，车不了这么大直径的料，我采取加长刀杆，用小拖板手动进刀的办法解决了这个问题。

笔筒已车成，掏芯过程顺利，但不知为什么大部分图都传不上来，等我找到原因一定补上图片和详解，今天就到这里吧。
