旋风集尘桶切线方向接入管制作方法的改进

vandal

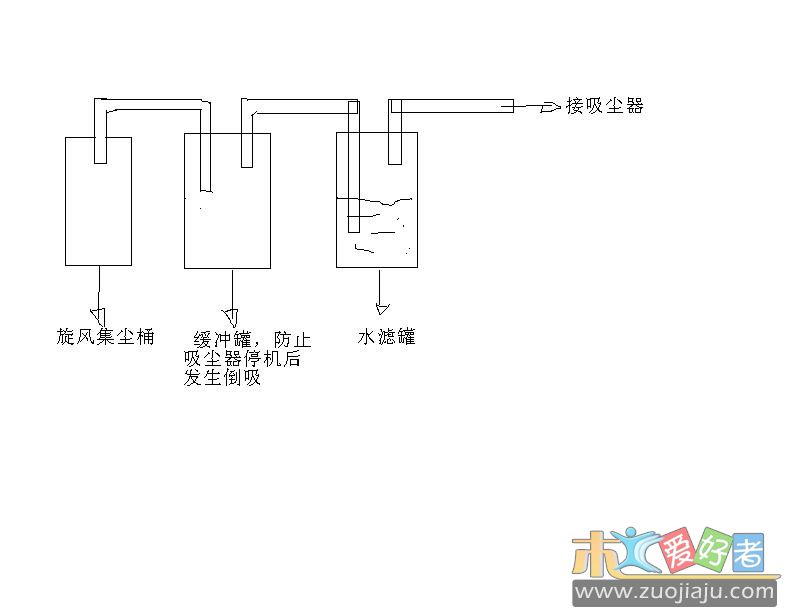

可以考虑在旋风集成器后在加一个水滤装置，制作并部复杂，只是整个系统会有点臃肿，
9 T2 K! ]) b& s, y: ~7 a* w简单的示意图如下：
( i- z* W8 k8 i  z: q9 Q0 Q& t

; H* n; @' m' x' `* H
没有实践过，欢迎大家讨论。

vandal

晕显示不清楚，大家点击图片看吧

35L

好办法，谢谢分享

vandal

回复  迈登宝
8 W, a4 \  [: T
/ {+ |3 z* H8 |& B  z/ ?' M7 \/ q大家都展示了旋风吸进刨花，很是开心。可惜这只解决了次要的问题。高速工作的锯和雕刻机， ...
! q$ w$ v4 a8 v合成胶 发表于 2009-10-28 19:10

你看这样行不？

今晚打老虎

真能想啊，投影就够技巧了。你这更省事

shychico

回复  迈登宝

4 M/ O/ o# d3 Z' ^大家都展示了旋风吸进刨花，很是开心。可惜这只解决了次要的问题。高速工作的锯和雕刻机， ...
合成胶 发表于 2009-10-28 19:10

0 [9 q* t' U; j( R/ B. C% I7 ^雕刻机倒装后接集尘器效果应该说很理想了，几乎不会有任何粉尘飘走（以我的为例）。
台锯的确有很多很多粉尘，这一般不是集尘器问题，主要是台锯（集尘罩设置）的问题，我的744接了集尘管之后估计还会有三分之一的锯末飞出，而且飞出的都是较细的粉尘，这是因为744内部集尘罩到处撒气漏风，还有露出台面的锯片切割木料时粉尘直接飘到台面上方。想解决这些问题不能只考虑集尘器，还得改造台锯了~~

老鹅

真是不错哇，学习了！

迈登宝

雕刻机倒装后接集尘器效果应该说很理想了，几乎不会有任何粉尘飘走（以我的为例）。
2 k- }7 Z; h5 Q, k/ U台锯的确有很多很 ...
shychico 发表于 2009-10-29 08:50

2 p) `: \* J6 j9 ^- l% o4 L6 p
# |6 [3 B/ H" W2 Z   小黑哥的经验总结很权威的，小弟的圆锯集尘就有问题，飞出来的基本就是尘，而不能成为木屑了。老外用个套套将圆锯套住，只留个电机的进风口，并不封住圆锯底板，使木屑和灰尘只能通过倒装桌的锯缝处排除，进而提高上集尘效率。是这样的吗？

kwokking

学习学习
3 a( q: j6 o! b; O: q$ S' t1)把漏风的地方堵住；
/ z. \) C+ f8 t/ u5 E5 N2)设计2个进风口，上下各一个，进风口改成长扁形;
看了原网的集尘器，有的是有白色袋子的东东，不知是什么作用

shychico

小黑哥的经验总结很权威的，小弟的圆锯集尘就有问题，飞出来的基本就是尘，而不能成为木屑了。老外 ...
* s, m* Y% d: \% D5 }# M2 f! S% v. o* O, D! b迈登宝 发表于 2009-10-29 10:42

! b+ U. _, {. A+ s% z, E* L1 Z权威可谈不上，帽子太高了呵呵~~
圆锯及多数台锯的电机排出的冷却风是粉尘飞扬的主要原因，老外的方法我想能够很大程度降低粉尘的。我也一直在琢磨怎么改造我的744，来将电机排出的风对集尘罩造成的影响消除或降低~~

大米饭

真的不错，我也塞进去了2毫米，用60瓦热胶枪封口涂得圆圆的，没想到还能用砂纸！

合成胶

雕刻机倒装后接集尘器效果应该说很理想了，几乎不会有任何粉尘飘走（以我的为例）。
" y7 {+ F5 e# D$ |台锯的确有很多很 ...
# D) E' Y1 W- Nshychico 发表于 2009-10-29 08:50

; ]+ K$ q' p2 g6 J6 Y0 P6 s9 u) y
* {3 ?7 T, V2 k0 E
6 |* x1 ~; J6 H- N- J: o  b    其实，我是纸上谈兵，我没有旋风除尘器。但我手头上有一本空气净化的专著。对于1微米的颗粒，以初速度10米每秒抛出，只能向前运行0.007厘米。细的颗粒人难以察觉。昨天我在阳台上锯厚木板，锯了一道后逃离并关住阳台玻璃门，这时我看到阳台上有蓝色的烟，其实是微米级的木尘对阳光的散射。

shychico

其实，我是纸上谈兵，我没有旋风除尘器。但我手头上有一本空气净化的专著。对于1微米的颗粒，以初 ...
: H- {; G  V& p' N/ r合成胶 发表于 2009-10-29 11:54

8 I+ Z0 `  K& E
    会不会是楼下的炊烟？~~

4 m( \' W9 L9 a! {( G7 f, R资料上有没有讲电锯（或其他工具）锯木头产生的微米级的粉尘有多大比例？用家用吸尘器的里的集尘袋能否过滤掉？如果过滤不掉，防尘口罩更过滤掉么？如果还过滤不掉的话，吸入肺里有多大危害呢？

智者123456789

方法不错

workhelper

大家的锥形桶一般在哪里买的？
