自做标尺做套色燕尾榫

陌路人生

图么看懂，不过燕尾榫  真漂亮

咯达水

不错的红酸料子

江南闲士

陌路人生 发表于 2016-1-17 18:30
图么看懂，不过燕尾榫  真漂亮

0 I; Q' }& I: o; o2 h这个确实有点复杂，如果大家感兴趣，我可以发个帖详细介绍。
" J- `+ E) u, h
/ R/ R$ D! E, k$ E  @
- T# e* {; b$ Z0 q

爱木雕

长见识了

hljdtpangwei

愿意跟随你继续学习。
+ V5 c. v, w5 w) u; {( T

黑曜石

这太聪明了，我以前见过这种，但是就没搞明白怎么做的，楼主高人！

ljp666

不是太懂

江南闲士

黑曜石 发表于 2016-1-17 21:34
# `& Z7 F" h: @& f$ t这太聪明了，我以前见过这种，但是就没搞明白怎么做的，楼主高人！

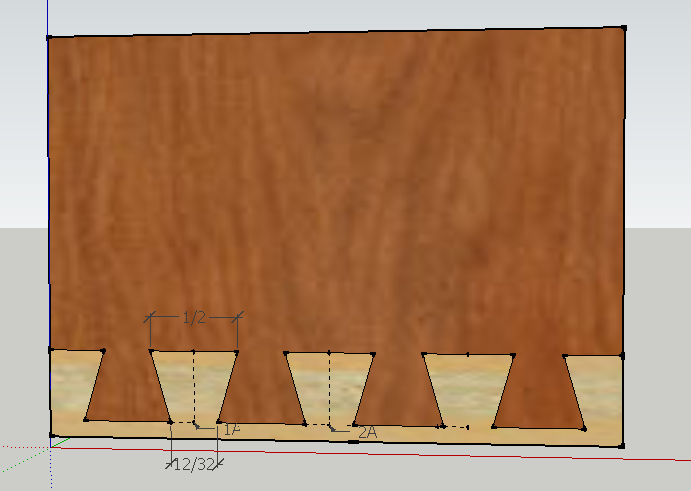

  这套靠山系统的移动定位是用一对细齿来定位的，每一齿的距离是1/32.做等距离燕尾榫时（1/2燕尾铣刀也称子口荀刀），每铣一刀，移动28/32英寸，设大头宽度为D,D=1/2(用1/2铣刀)、小头宽度为d,d=12/32，则从图中可以看出1A到2A的距离为D/2+d+D/2（或
d/2+D+d/2）=D+d=1/2+12/32=28/32.所以移动量28/32就是这么来的。大头1/2是铣刀的规格，小头d=12/32是通过调节铣刀高度来的，所以原视频中，需要不断调节铣刀高度，直至d=12/32.图中虚线表示铣刀的中心线。
9 G' e. l! U* ?: s# q0 {

  o& l6 {. A3 L6 r% e1 N那么做指接榫就相对比较容易理解了。如果用1/2铣刀，就移动1"、用1/4、3/8的铣刀，移动量分别是铣刀宽度的二倍，即1/2、6/8英寸。以此类推。这套系统以英制做长度计量单位，所以用的铣刀也只能是英制的。
+ i; C& |2 F1 v& H$ D! G4 ?   不知我这样解释是不是已经到位了，如果你有一套INCRA靠山系统就比较容易弄懂。否则需要很强的想象力，呵...
; Y' i+ \' w# `; y  q5 u7 \

江南闲士

在充分理解了做等距燕尾榫后，再来看套色燕尾榫，就比较好理解了。确定好套色（深色木头）边框的宽度后，就能确定你要铣的宽度了，我将宽度加了1/4英寸，所以D=1/2+1/4=3/4=24/32，d=12/32+1/4=20/32英寸。移动量也同时+1/4，即28/32+1/4=36/32（1A—2A=36/32）.

lmjs

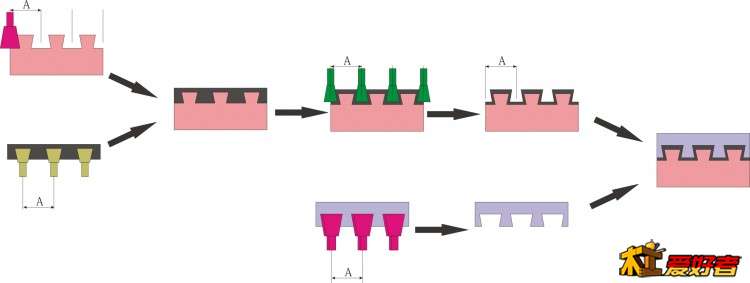

我理解的过程是这样的。
9 Y# Z. m' }6 U1 N3 F$ `# J+ r
我觉得关键是铣刀移动的位置要非常精确。如果打印一张纸，把三次加工的位置都打印出来，靠山上在固定一个指针，应该也能达到同样效果。
1 _0 P8 N* L6 `0 ]

江南闲士

lmjs 发表于 2016-1-18 21:42
. S* M+ [4 [8 Z4 C1 r- Y( `3 N8 p我理解的过程是这样的。

我觉得关键是铣刀移动的位置要非常精确。如果打印一张纸，把三次加工的位置都打 ...

* K7 ]6 k$ w) m4 o4 O9 ]1 S0 m这不失为一个好办法，比我的方法容易理解，也方便做到。但要有款好软件（一定要有1:1打印功能）。我用了二个晚上才把每一刀的路径、移动量箱清楚。
4 A: W" z5 A. g# u& b( t

江南闲士

lmjs 发表于 2016-1-18 21:42
$ Z/ g* S! q7 p( c9 L. S' a' R5 \我理解的过程是这样的。
# A* v2 P  u% t
3 h8 b1 C* d" r4 ^( Q: r我觉得关键是铣刀移动的位置要非常精确。如果打印一张纸，把三次加工的位置都打 ...

你对整个榫头的制作过程已完全吃透，而且方法简单易行。图解过程也相当清晰明了。佩服！

江南闲士

lmjs 发表于 2016-1-18 21:42
我理解的过程是这样的。
) H1 K" T  N, \6 c0 a+ G0 \& h
我觉得关键是铣刀移动的位置要非常精确。如果打印一张纸，把三次加工的位置都打 ...

8 g8 e! ?% p1 b3 d5 o# f看过楼主仿制压料轮的帖子，楼主是个高人。特别是楼主的思维能力、知识水平、知识结构、制图能力、动手能力都是比较高的。像楼主这种具备较高专业素质、知识的人不断充实到木工爱好者的队伍里来，论坛就会日益壮大和提高。看国外的木工爱好者，他们中的很多人，综合素质都比较高，但我们一定会慢慢追上来的。
' A# H4 E" t, O0 a

lmjs

江南闲士 发表于 2016-1-19 07:47
你对整个榫头的制作过程已完全吃透，而且方法简单易行。图解过程也相当清晰明了。佩服！

呵呵，过奖了！！
7 j- a, g3 X! o/ R" a* i+ F从你的帖子中我也学到了不少。

$ Y( {% i) Y7 G那个图我是用平面设计软件CorelDRAW画的，所有的矢量软件以及CAD软件都可以1：1打印。

lmjs

江南闲士 发表于 2016-1-19 08:10
* T& Q) k8 \9 c! q" n! u看过楼主仿制压料轮的帖子，楼主是个高人。特别是楼主的思维能力、知识水平、知识结构、制图能力、动手能 ...

千万别再抬高我了，论坛藏龙卧虎，“高人”二字真是不敢当。

' W6 A- M- p) |  P. D  W我是搞技术出身（虽说不是机械类），对于电脑辅助设计级表现比较感兴趣，所以2D和3D都有所涉猎。
同时对机械比较感兴趣，所以制作都先从3D图开始。
) N9 [! e! s9 F. R* x$ ^  Z动手能力比起你们这些真正的高手来讲还差的很远。
