雕刻机线路问题？？

312904278

cyberxue 发表于 2016-1-17 17:25
应该x 2 3
      y 4 5
7 P. |: p8 q. J4 k9 U0 e9 A      z 6 7

) k2 `: p2 F% g: s电机输出调好了，现在点动还是没反应

312904278

47okey 发表于 2016-1-17 17:37
正解。还有enable1 还是设了好，14脚。这样紧急复位灯红绿闪时，电机不锁。绿灯时电机锁定。如果 这样， ...

电机输出调好了，现在点动还是没反应，还有细分衰减那些要设置吗，我的是1605的丝杆该怎么设

47okey

/ p- r5 \2 q* W( H# B  ]. v0 G; F

312904278 发表于 2016-1-17 19:25
电机输出调好了，现在点动还是没反应，还有细分衰减那些要设置吗，我的是1605的丝杆该怎么设

& P! z; w; A$ z/ G% A12楼图3中的使能，也就是enable1引脚14设了没？按紧急复位，自锁、解锁也没有？你的并口是主板自带还是用PCI并口卡？
% ^% a) k- v$ |; L你的电脑系统是什么？

312904278

47okey 发表于 2016-1-17 19:28
9 q& _5 w- y6 m1 H& \# r自锁、解锁也没有？你的并口是主板自带还是用PCI并口卡？
你的电脑系统是什么？

; h- t. r/ \6 hxp系统，用的pci-e并口卡，驱动装好了，软件驱动也装了

cyberxue

试下信号有没有过来，比如按x轴左或右，看对应的灯亮了没有，就是板上的x-pu,x-dr

cyberxue

不亮继续查mach3设置及并口，亮了就查电机接线

312904278

cyberxue 发表于 2016-1-17 19:43
% A7 I9 [* d4 ~) G不亮继续查mach3设置及并口，亮了就查电机接线

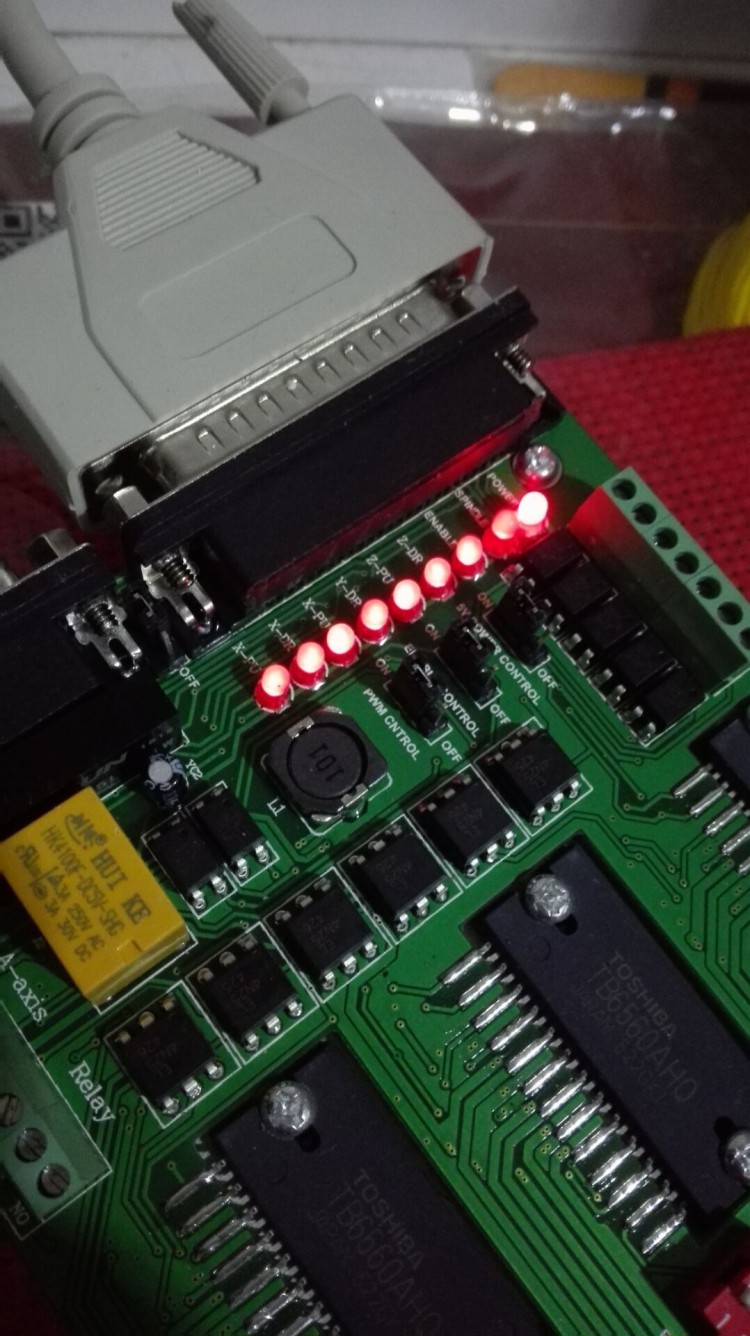

灯都是亮的，但没电源灯亮。点x轴移动灯没反应
5 [2 ?- F) n, k  i

cyberxue

另外灯边上还有三个跳线要查一下，使能和模拟应该跳到开的位置，单片机跳到关如果你用mach3控制的话

cyberxue

312904278 发表于 2016-1-17 19:50
灯都是亮的，但没电源灯亮。点x轴移动灯没反应

没用过这种板，按理说是有信号时灯才亮，全部一直都亮着貌似不合理
/ V- ^6 r0 M. D+ Y

312904278

cyberxue 发表于 2016-1-17 19:52
另外灯边上还有三个跳线要查一下，使能和模拟应该跳到开的位置，单片机跳到关如果你用mach3控制的话

单片机开关是5v power control吗
1 _3 O' V& ]: n5 x, L

cyberxue

你这块板和顶楼那个图的板有些区别，是一个型号吗

cyberxue

pwm control设为关试下看

47okey

312904278 发表于 2016-1-17 19:30
9 A! X; _" P$ s# @xp系统，用的pci-e并口卡，驱动装好了，软件驱动也装了

$ D5 N' ]9 y* G; ~- n那你的端口地址没设PCI并口的地址，就是0x378那个要设成你的PCI卡的地址。
$ n- a5 `, X- A

312904278

47okey 发表于 2016-1-17 21:01
那你的端口地址没设PCI并口的地址，就是0x378那个要设成你的PCI卡的地址。

$ }" h6 L# ~1 i对的，就是端口设错了，是要用端口2的，现在会动了
' X' N5 ?& E# I3 E3 `  b# V

312904278

cyberxue 发表于 2016-1-17 19:59
7 T7 j  T$ C. C7 |pwm control设为关试下看

就是端口设错了，是要用端口2的，现在会动了
