小白修边机的另一种玩法2——做了一个支架

ljp666 · 发表于 2016-1-13 21:39:49

不知道可以实现哪些功能

bushnicon · 发表于 2016-1-13 21:45:47

本帖最后由 bushnicon 于 2016-1-13 21:51 编辑

有一个轻松升降修边机的视频，看了以后想学着做一个。但也有小些发动，原理是一样的。
首先要用木料做修边机的罩子。视频里是用线锯锯的。我没有线锯，只能用修边机来削了。我的修边机外径是64MM，半径就是32MM。
先量出离直刀的一边有32MM的地方，在那里打一个直径4MM的眼，并装一个4MM的螺杆。

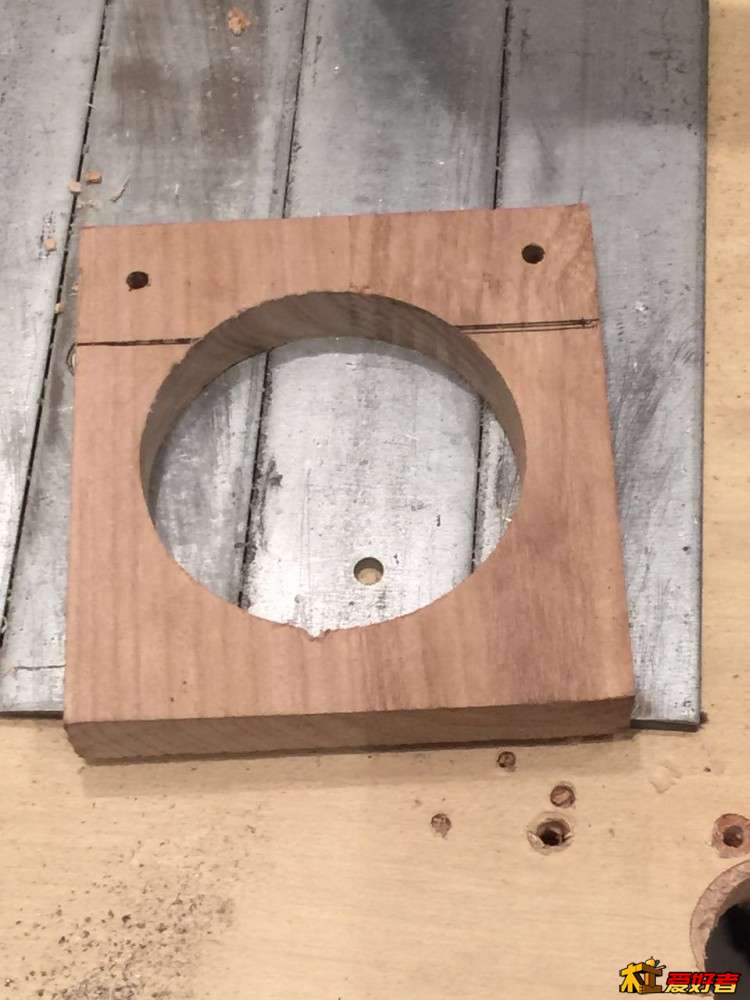

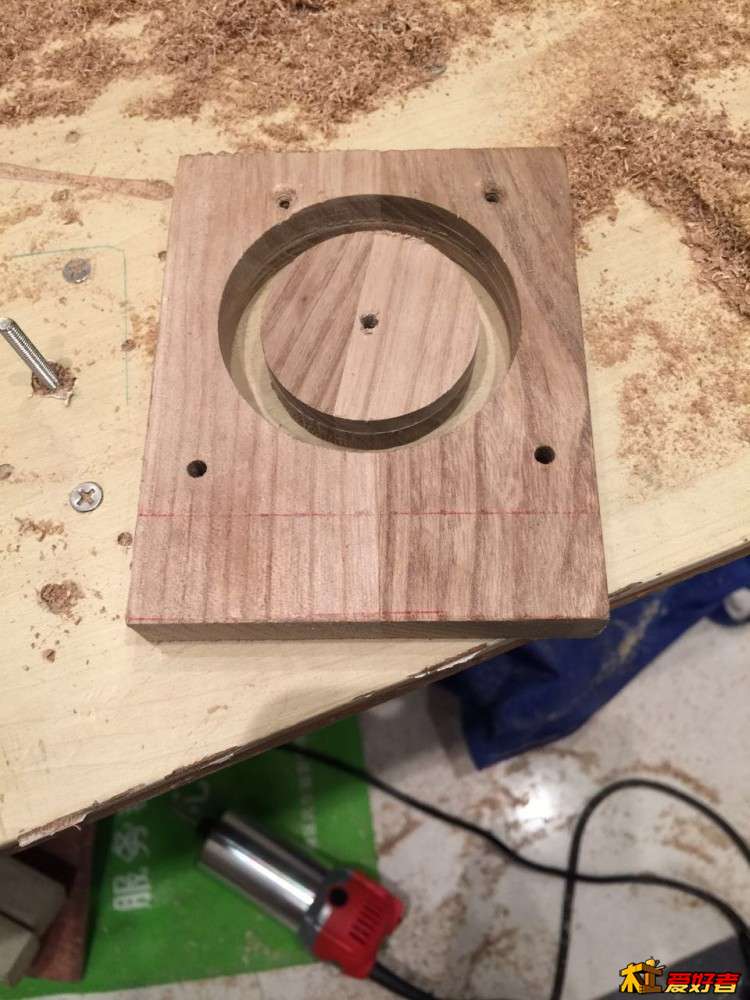

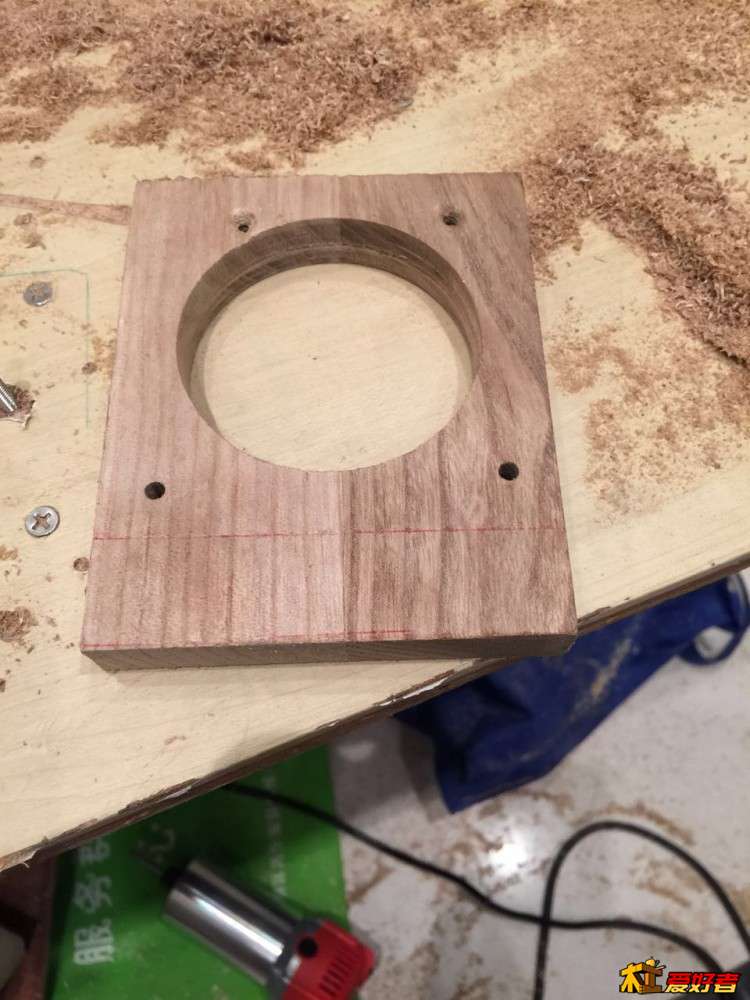

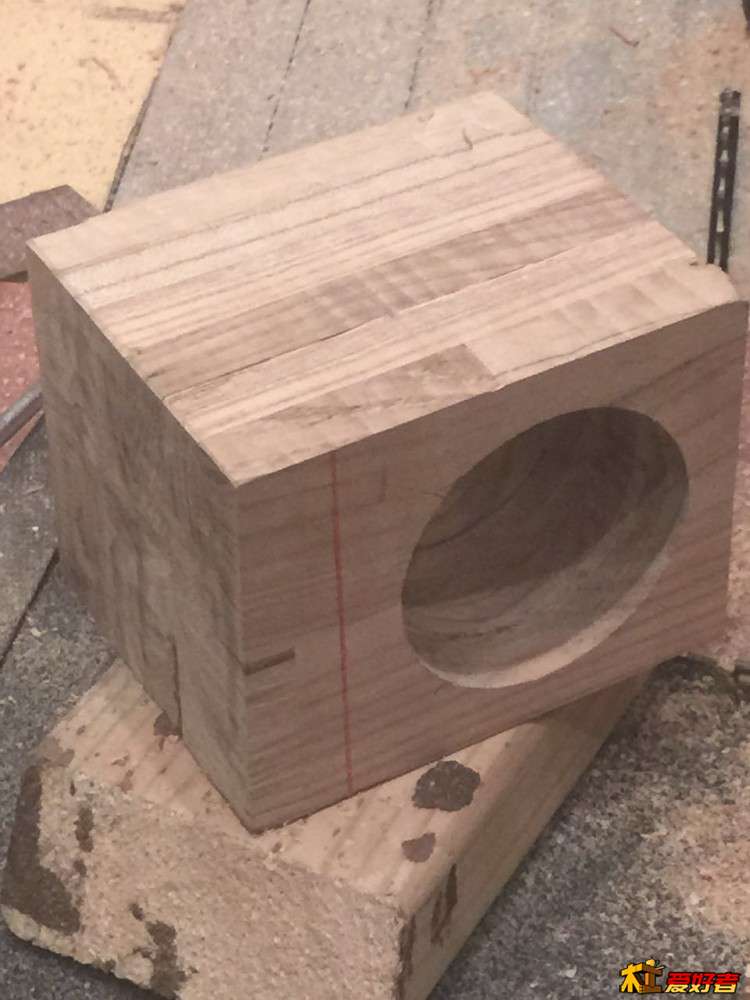

然后找出要削的木料的中心，同样也打一个4MM的眼，放在那棵园心的螺杆上，轻轻顺时针转动。由于都是4MM，螺纹还有旋进的作用。木料就跟着转动一点一点地吃刀。用不了多久，这个64MM的大园孔就削好了。

bushnicon · 发表于 2016-1-13 21:55:33

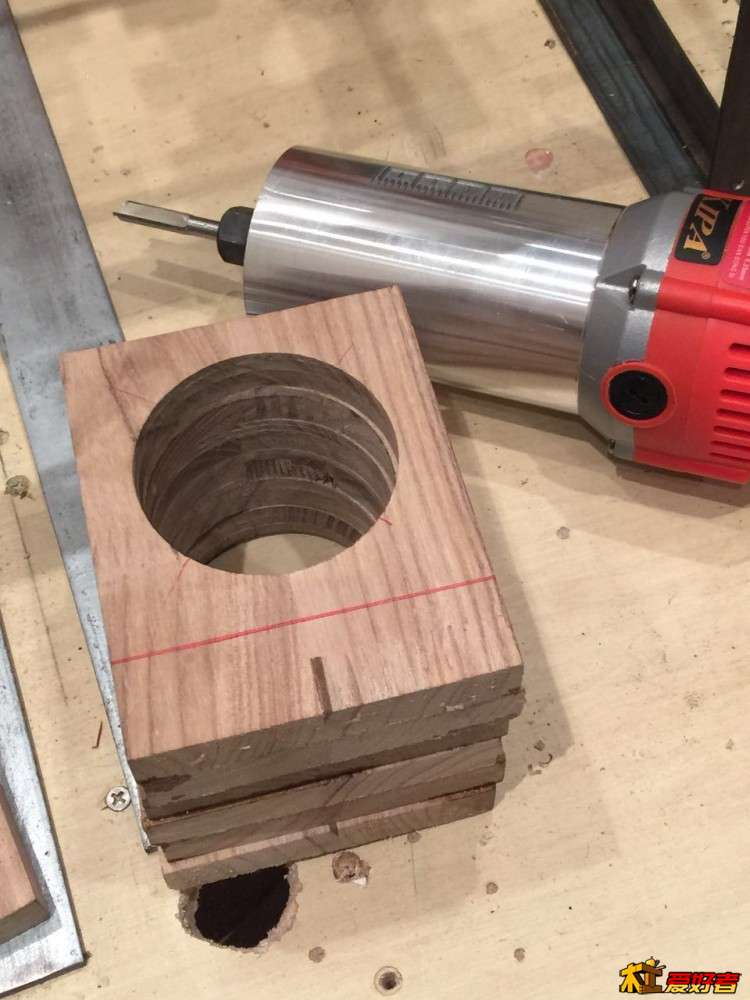

把它们试套在修边机身上。刚好！

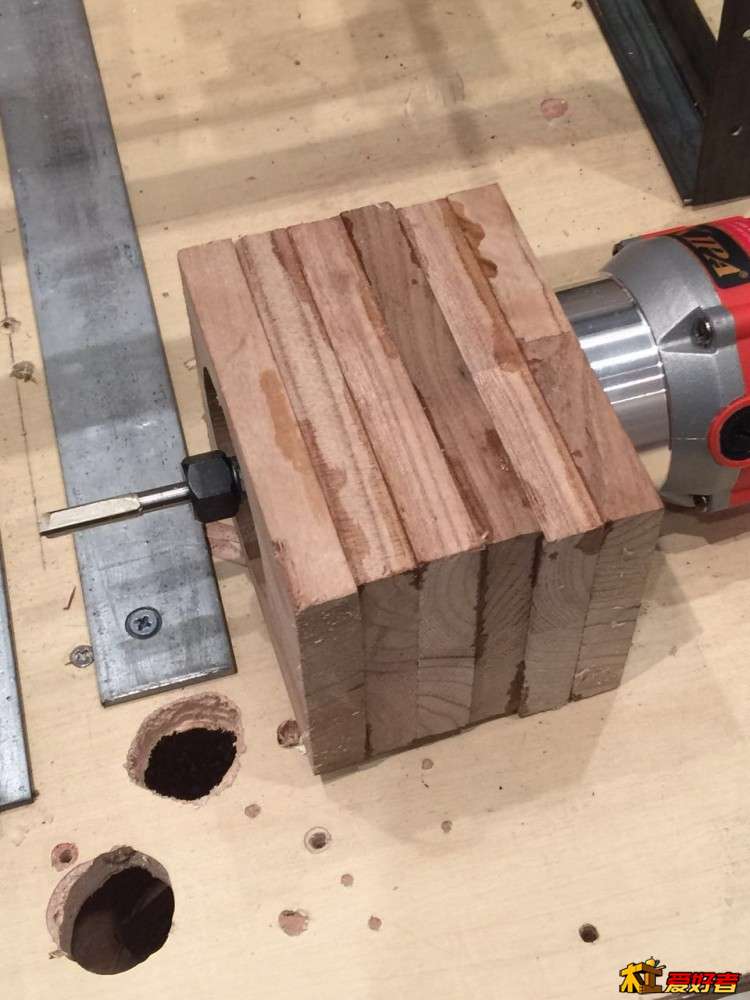

尽管是用的台钻打眼，还是不能完全一致。所以全部套在修边机上后，显得外形很不平整。

bushnicon · 发表于 2016-1-13 22:00:53

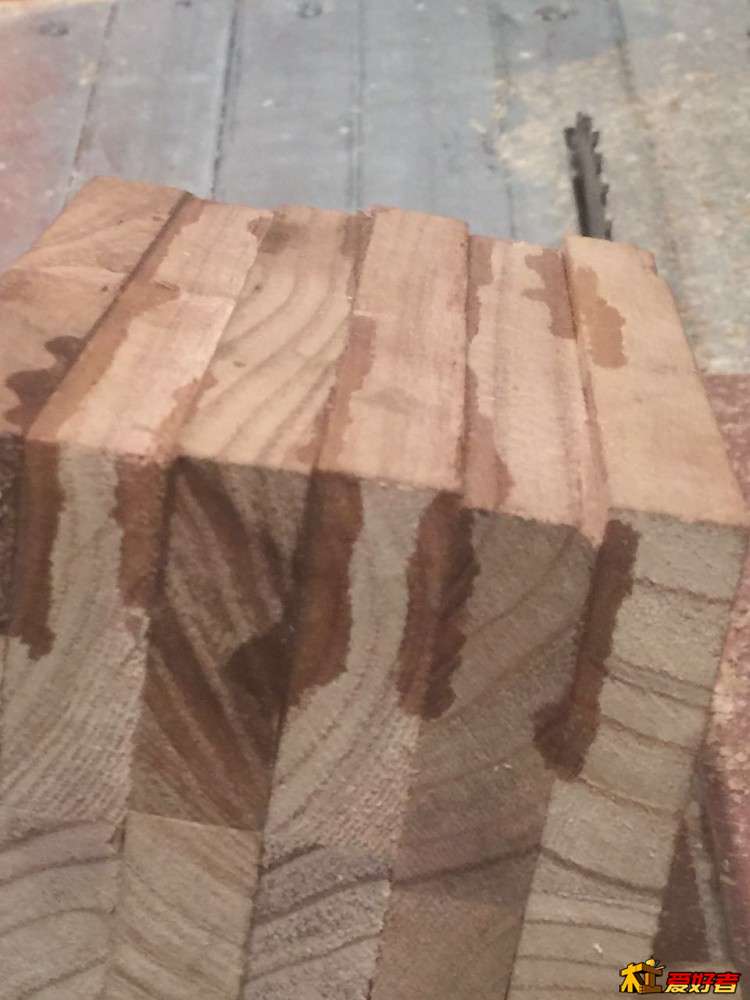

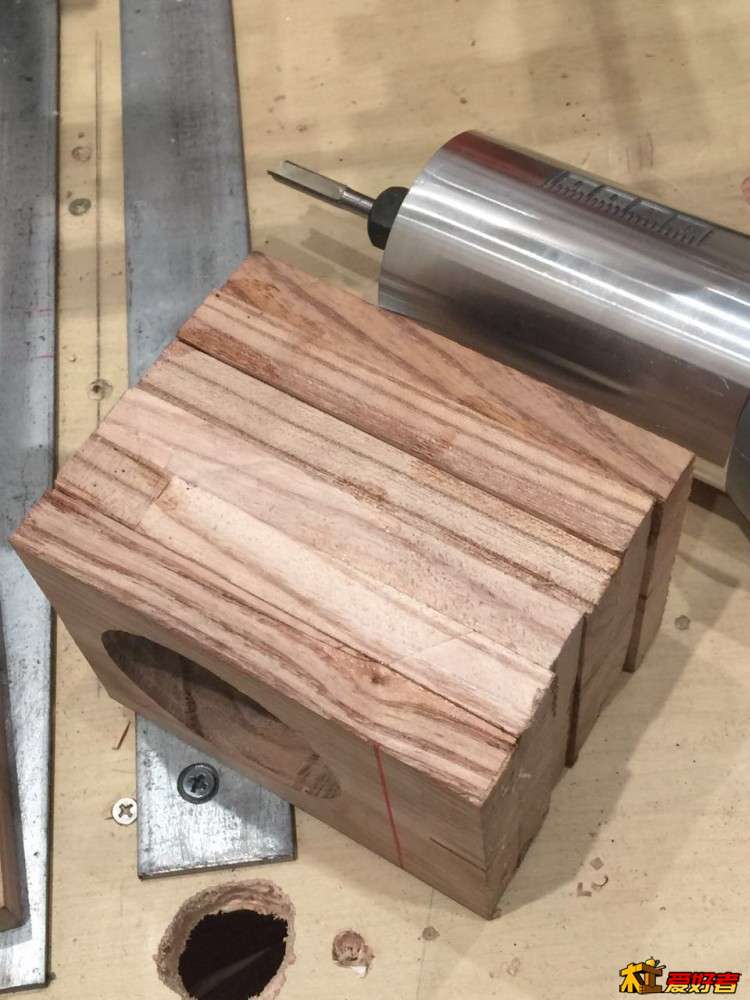

刚好也在视频里看到用修边机当刨子找平，效果比推刨还好。这不刚好做完了支架吗？就试着把用木料削的那些套子刨一下。
结果不是很精确，但还是找平了！

bushnicon · 发表于 2016-1-13 22:03:39

哦，对了。用406把那些木板粘在一起的。

bushnicon · 发表于 2016-1-13 22:06:34

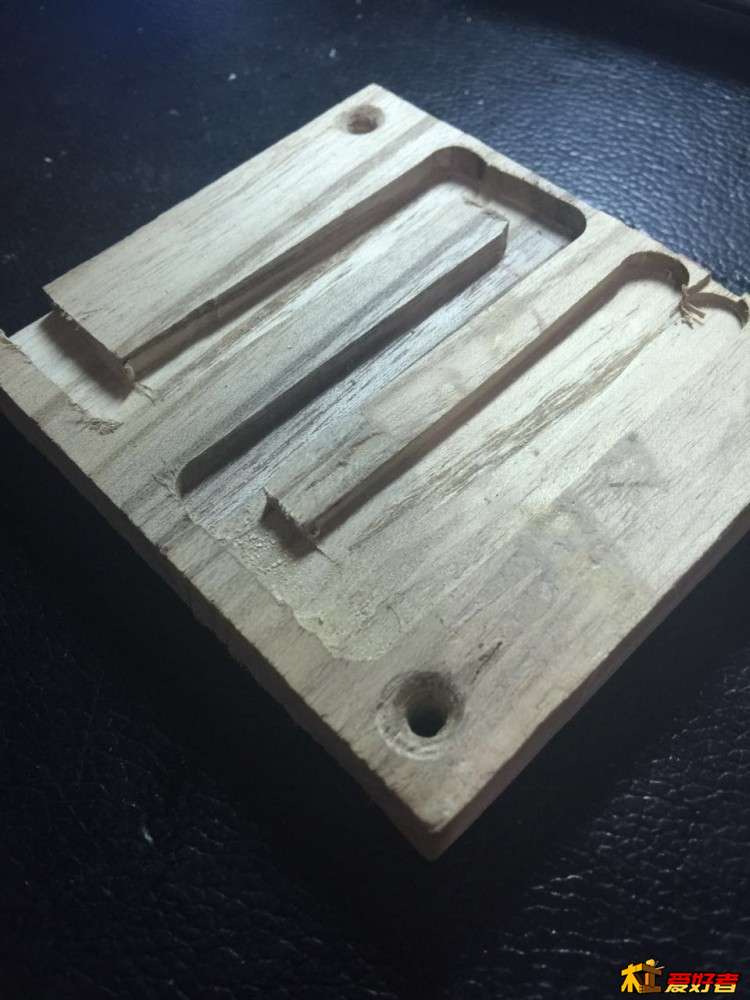

接下来又试了一下一块小木板。结果出现了前些回复中的木友们所说的那样，不是很精确！

bushnicon · 发表于 2016-1-13 22:12:27

仔细观察后发现，不精确的原因是多样的，并不是单一的光轴太细。滑块与光轴之间的间隙、熟料透明罩轻微的晃动、工件没有加固、角铁薄了些都是原因。

少子龙 · 发表于 2016-1-13 22:20:37

木板中间那圆孔是用修边机挖的吗

bushnicon · 发表于 2016-1-13 22:20:47

操作中最频繁的就是不停地拧开、改变修边机的高度、然后又拧紧透明罩。感觉到那个透明罩用不了多久就会被拧坏了！！！到时候还得在网上再买一个。所以，还是赶快把木料罩又可以便于升降的座子做出来吧！

家有小熊♂ · 发表于 2016-1-13 22:24:39

很强大,最近也在考虑修边机的扩展使用,光是手持不够用,控制力没那么强

西岳 · 发表于 2016-1-13 22:33:44

关键是怎么使用，我也打算做但是不知道怎么固定底部的被加工物体还有就是高低问题如果能做成三轴就好了

bushnicon · 发表于 2016-1-13 22:41:10

修边机好像可以这样归类，也不知道对不对。懂的高手请指正。
手持：主要功能是修边。
正装：主要功能是雕刻。
倒装：主要功能是拉槽，做榫。

sfwsph · 发表于 2016-1-14 00:02:32

bushnicon 发表于 2016-1-13 00:145 b' z/ l. g, Z6 d, T x: O9 [8 n
锯料、打磨、钻眼、上螺丝，真的好累人啊！钢锯条都用废了一根！

干这活我都用切割片的,不用钢锯条,呵呵.

sfwsph · 发表于 2016-1-14 00:08:26

我总觉得修边机也好,电木铣也好,声音也太大了,不知道有没人DIY个电机,三角带的修边机出来,那个声音能小很多,但是我不知道能不能找到能用的卡头!!!,如果有人有经验的话,请发个帖大家学买下,呵呵.

yuhang · 发表于 2016-1-14 08:56:43

用4*4方管做多好
