对四仰八叉的理解

bushnicon

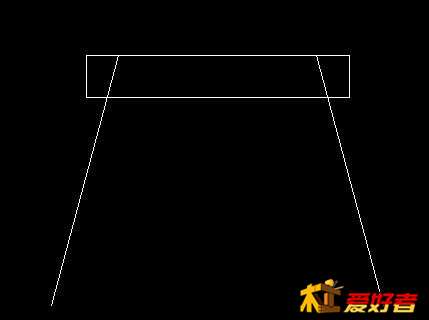

网上有的说，四仰八叉主要是脚不与地面垂直，它有15度的角。所以，不管从正面看，或者从侧面看，都是下面这个样子。
* Y  E( L0 }% D$ p


3 T9 e$ v- u/ n5 f+ K+ c5 G. V

bushnicon

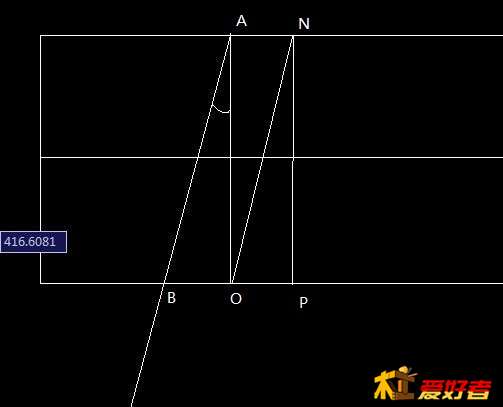

如果没有角度，那么打的孔就是垂直的，也就是图中从A打到O。但实际上有了角度，于是就发生了位移，实际上要从A点打到B点。
" v6 N1 A) q# [2 J! d9 R- @但这个位移有多大？假如AO是木板的厚度，那么木板越厚，这个位移就越大。在还给老师的几何中，已知三角形的一角是90度，一锐角是15度，如果已经知道了AO的长度，求OB的距离是多少。有没有数学老师的木友啊！
如果没有，就只好画出来硬量了。也就是画一个锐角是15度的直角三角形，大小与实际相同，在AO中的任意一点取木板的厚度，然后量一下OB的长度就行了。
1 S, [9 Z9 q. ~% O9 _* [4 O! B$ t

bushnicon

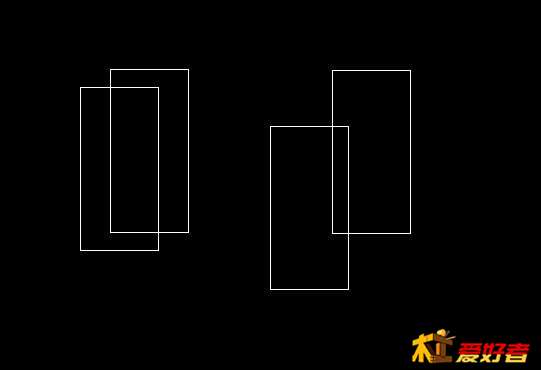

知道了上图中OB位移的长度，就可以画出下面的偏移图。
左边的这个是薄木板的，右边的这个是厚木板的。薄的木板重合的部分大，厚木板的重合小，甚至不重合。
+ p  H" K; X) V$ k
沉着重合的部分垂直打孔，然后向不重合的修整，一个有角度的眼就打好了。当然，这个图必须现在木板的两画。不过，如果是很厚的木板，图形没有重合部分，就不好打了。

bushnicon

腿呢，相对来说应该要好做一些，按15度画出来锯掉不要的部分应该就可以了。

5 v& N( r; I  P% \. [3 t/ z6 D* V
5 C: {8 N. {2 ~; H: e

bushnicon

想是这样想的，就不知道实际上是不是行得通。明天做一下试试。

红叶扫秋风

本来还有点明白，看完帖子彻底懵圈了

gzll

复斜，没错的。动手就会有收获

丽丽爷爷

先做一个四条腿上下一般大的小方板登，再做四腿八叉可容易些。捡点木头作练习。一定能做好

北斗金星

因为有板厚，所以在凳面和櫈底都会有两个方向的位移，凳面的隼眼在长和宽两个方向上都向中心靠近。在做的时候，用腿和面比量一下就明白了

红蚂蚁木工坊

晕了

红蚂蚁木工坊

听完楼主分析还是不明白你的意思，我觉得画斜线不都是用量角器直接画吗？

红蚂蚁木工坊

本人新手，疑问多勿怪，我感觉只要用15度的打孔器沿着对角线的方向打不就可以了，何必管板有多厚？还要计算三角形的边长，反正无论板有多厚不都是沿着这个矩形对角线方向移位，按照这个思路，你画的两个隼洞图好像不对
( O7 r) T; J6 T& k  e  N' Y

bushnicon

想像的东西实践一下。

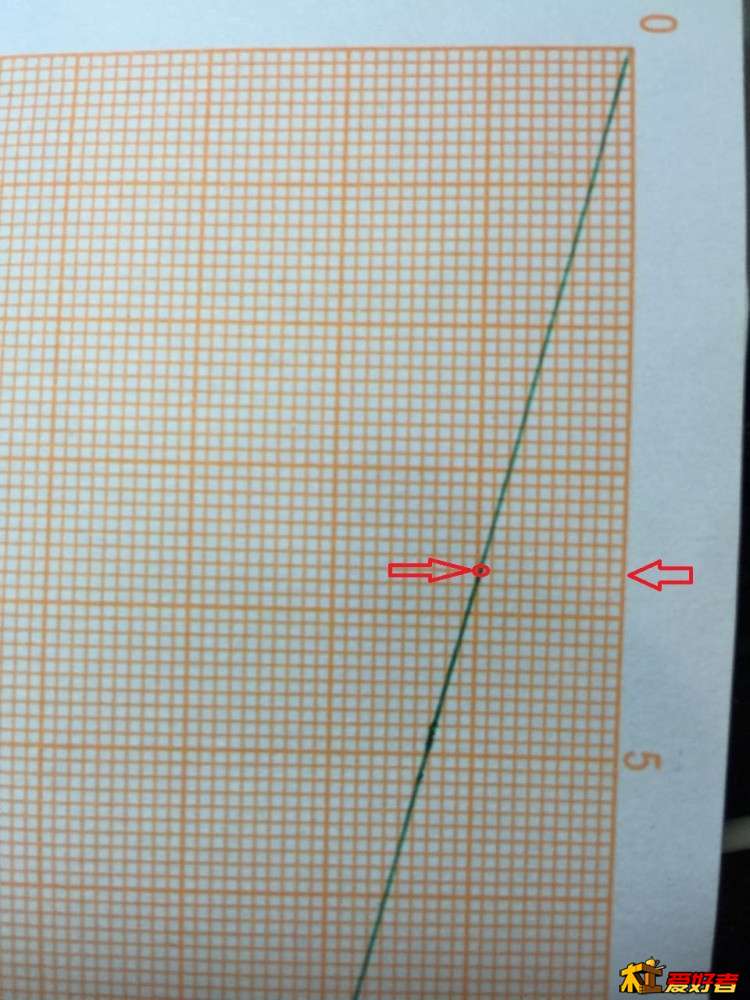

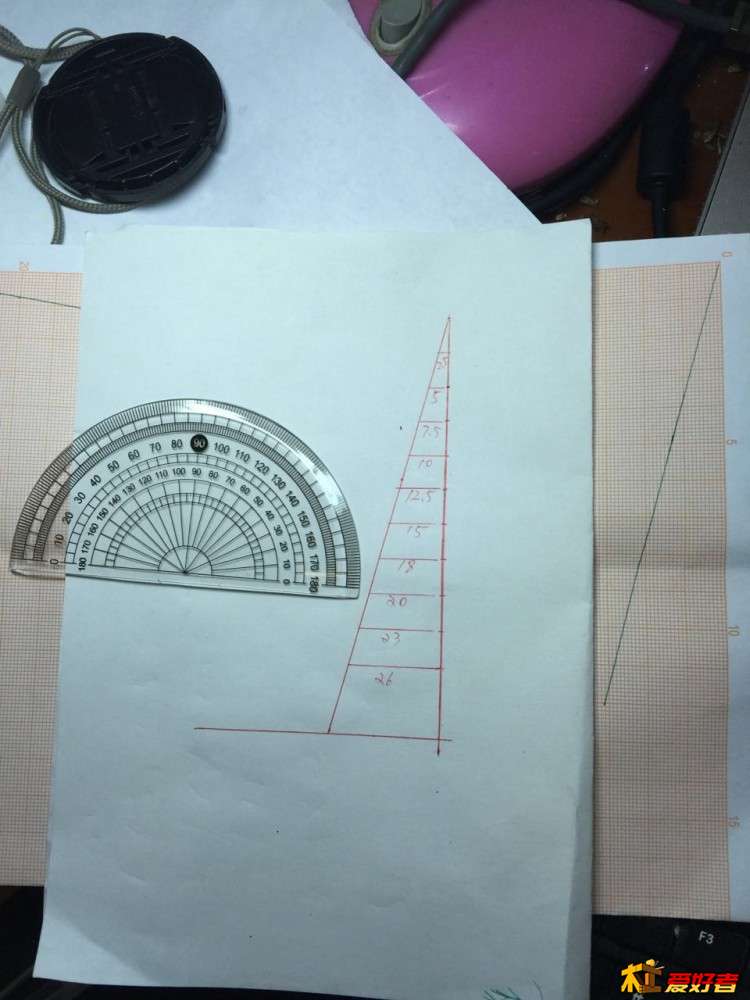

首先第一步是找出位移的距离。 先是用手画。 后来又觉得木板的厚度是不定的。所以就画在了坐标纸上。

bushnicon

红蚂蚁木工坊 发表于 2016-1-9 12:56
2 g8 l7 p$ c6 d% i本人新手，疑问多勿怪，我感觉只要用15度的打孔器沿着对角线的方向打不就可以了，何必管板有多厚？还要计算 ...

" `5 P3 V5 l* }( a' @你说的是机器，我想像的是用手工。
% F! V/ y* M+ F' H

bushnicon

选用的木板是37MM厚，15度的位移刚好是10MM。
4 _# C7 b- Z5 j) Z" u: x; @6 d( S- b* c
所以，定好正面的位置后，背面的位置也可以画出来了。
