这个开榫辅助工具真的没有厂家山寨吗？一个人的力量很难山寨一个啊，能山寨吧

严丝合缝

LS打算开动！要我估价{:1_215:}我就先说我的承受价是1000以内！
和尚爱潘婷 发表于 2009-10-17 23:14

( y! a2 P* Q: H6 j, h
5 z/ |+ C7 K- q. ~这东西我早就研究过了，塑料估计没戏，强度不够， 用铝板应该可以，问了问价格，吓傻了，如果像模像样做一套，成本在3000￥左右

marvelousart

山寨自由山寨人哪！

和尚爱潘婷

7 t9 x% e3 r, L8 {. u9 j; y

这东西我早就研究过了，塑料估计没戏，强度不够， 用铝板应该可以，问了问价格，吓傻了，如果像模像样做一套，成本在3000￥左右
4 J: l; H) O8 q! V严丝合缝 发表于 2009-10-17 23:42

{:1_215:} 如果少批量做不用开模的话价格可以降下来吧！做这个比做电动工具门槛低把！关键通用件少！来个视频链接先望梅止渴下 http://www.woodcraft.com/Family/2005727/2005727.aspx?tab=videos#videos

伟少

建议还是勤练传统手工，练好了说不定那天可上央视露两手。

伟少

建议还是勤练传统手工，练好了说不定那天可上央视露两手。

wuweijin

1000元之内，我定一个。先。{:1_213:}

求求

如果用铝合金之类的金属材料，不可能1000元内，随便机加工一个小件都上百。加工费贵。
好像以前有用铝合金加工雕刻机倒装底板， 材料+加工费是上百了吧。

如果自己是做机械加工，或者有朋友能帮忙，那倒可以考虑。

和尚爱潘婷

/ ~! I. K) E; ~& _+ x1 |/ W

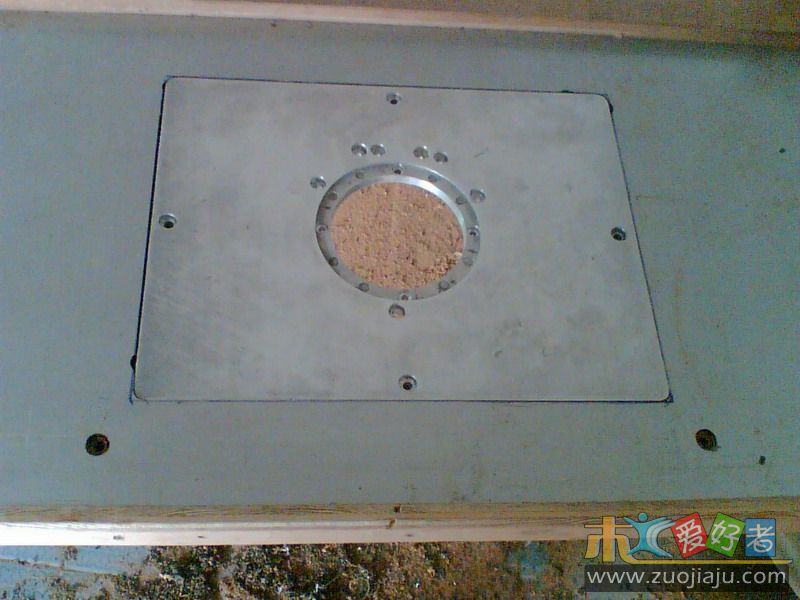

( i" S( _2 m5 Y* @; K6 k雕刻机铝合金面板我做了一个！ 10MM厚A4大小材料花了50-60，大园沉孔加工费花了20！

和尚爱潘婷

DIY就先做个简单的吧！哪位给个公榫和母榫的比例设计图？最好是双口并列的！谢谢！

长沙木脑壳

东西很好,山寨很难.

求求

26# 和尚爱潘婷

7 c# T' A* Q, N- J* a3 t( L6 N建议你再仔细看看 欲穷家里木 的两个帖子，他那个设计真不错。

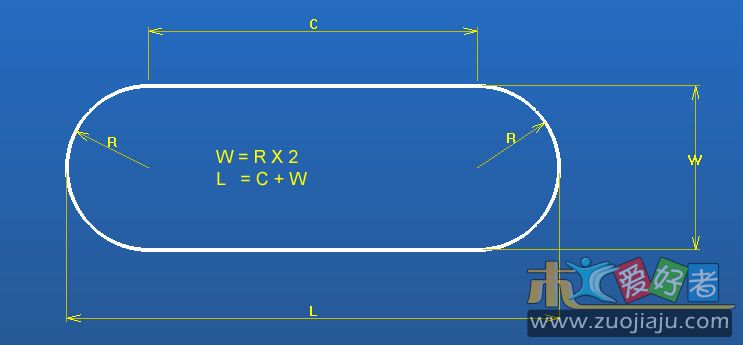

C段：在结构图中，两块板带着铣刀一起左右直线运动。
7 W+ a( D+ z- N5 D+ a  g两侧半圆段：铣刀运动到C的两端点时，下板（连着滑块的那块）固定不动，上板带着雕刻机旋转180度，可以铣出半圆形状。
7 d" ]$ H, h) k* p, P# h& |铣刀（直径为d）在轮廓线外侧，可以铣出公榫，铣刀中心偏离圆心（下板的圆心）的距离设定为R+d/2。
9 Z5 m  [! L( l' [+ U5 _铣刀在轮廓线内侧可以铣出榫眼。铣刀中心偏离圆心（下板的圆心）的距离设定为（R-d/2）。
对榫眼，如果W大于铣刀外径，在C的两个端点需要分别作一次180度旋转，如果刚好等于W，则铣刀只做一个直线运动，运动路径长度为C。（当然是不可能铣出W小于铣刀外径的榫眼了）

通过调整雕刻机在在上板的三个长孔中的固定位置来调节铣刀中心和下板圆心之间的距离，即可以实现铣出不同宽度W的榫头和榫眼。
6 d5 Q6 q. T* I3 U9 x. X0 u
榫头和榫眼的长度L通过在光轴上限制C的长度实现。

- G9 r2 v4 A6 i看来你们那机加工比较便宜。

jjjkxy

图中那套买到内估计不下１.２万RMB ．也很喜欢这套滴，WHERE IS MY MONEY?

和尚爱潘婷

26# 和尚爱潘婷
# T& ~# e7 t% c: O' c, r
' z- y9 k1 l6 c) x% I0 B* [建议你再仔细看看 欲穷家里木 的两个帖子，他那个设计真不错。
: h9 }, H5 b' h$ GC段：在结构图中，两块板带着铣刀一起左右直线运动。
0 w) f' n& f5 N/ T6 k; s两侧半圆段：铣刀运动到C的两端点时，下板（连着滑块的那块）固定不动，上板 ...
- O; {* ~* H& {1 |) S求求 发表于 2009-10-18 17:35

非常感谢！

baishuilhs

没太看懂！

amoon

观注中
