揭同心度的秘密2——德伟调力充电钻全拆解

gztv008 · 发表于 2016-1-1 23:37:01

本帖最后由 gztv008 于 2016-1-1 23:53 编辑

第一集：http://www.zuojiaju.com/forum.ph ... p;page=3#pid8675628

之所以发第二贴，也就是给大家看看公认为优秀品牌的德伟充电钻的结构究竟是怎么样的，大家可能觉得卜派比较一般，德伟的设计会不会更优秀呢？但我很肯定地告诉木友，即使是贵如天价，主轴跳动堪比台钻的充电钻，只要你是手持的，同心度再好，也是没用的，为什么？因为人的手再稳定也会产生抖动，人的视力再好也会产生角度的偏差，所以手持的话，只会打出歪孔，所以产生了圆孔定位器、所以产生了手电钻支架。

充电钻一出生就没有考虑什么同心度，而台钻则是有标主轴的跳动是多少丝，充电钻是没的，为什么呢？下面看看得伟充电钻的全拆解就知道了。

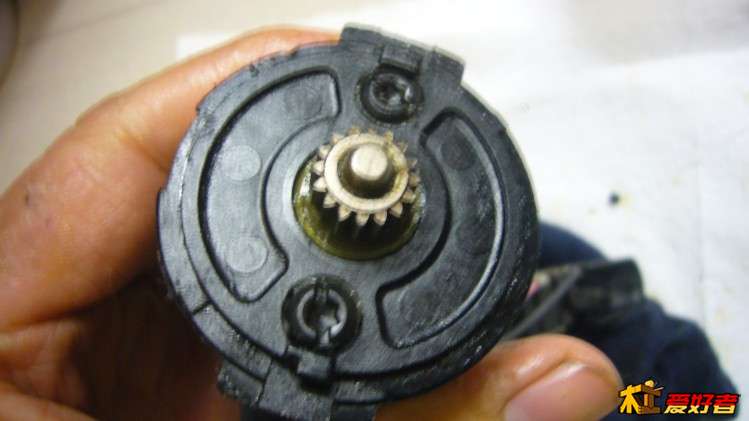

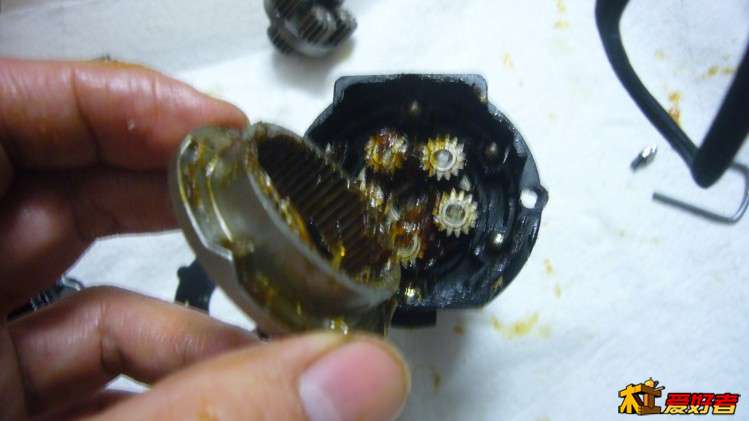

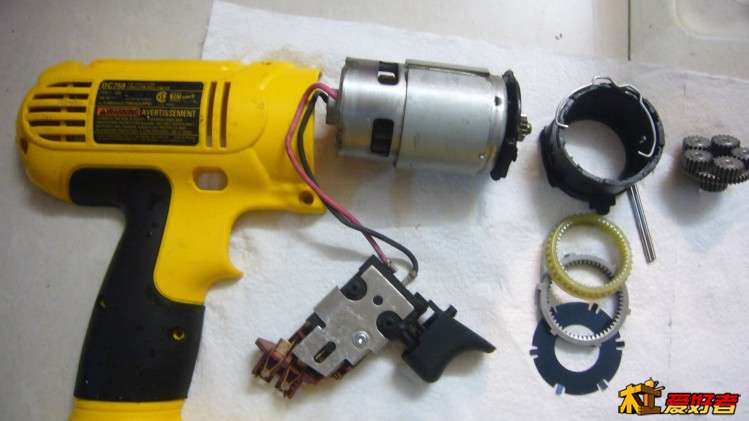

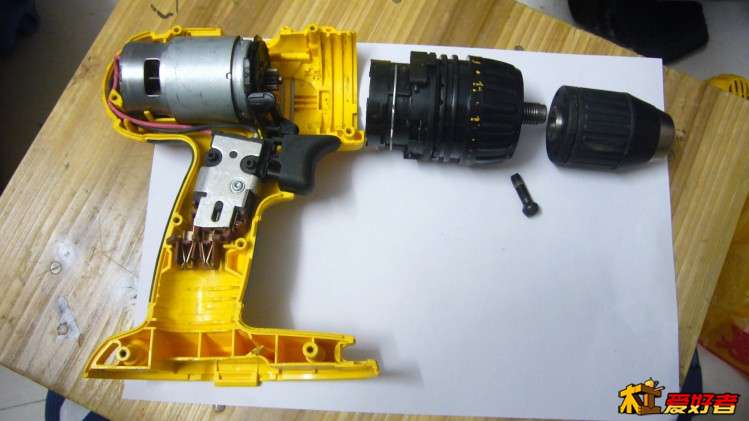

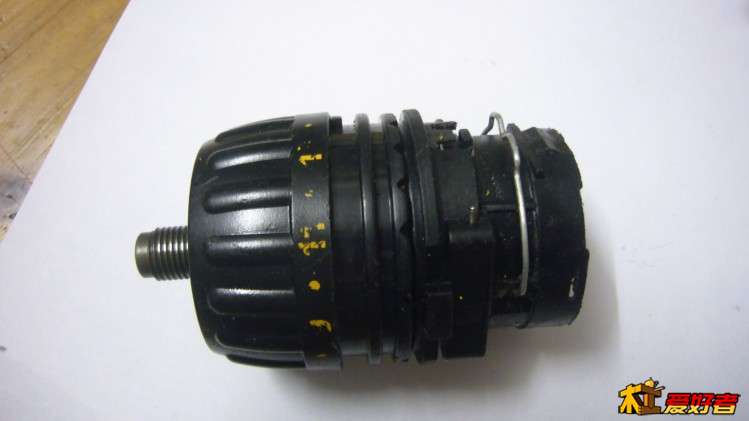

第一拆，电机和齿轮箱使用卡扣的，拧一下就出来了，卜派是插销的，夹头里面是螺丝是顺时针松，夹头则是逆时针松，刚好相反的，卜派的也一样。

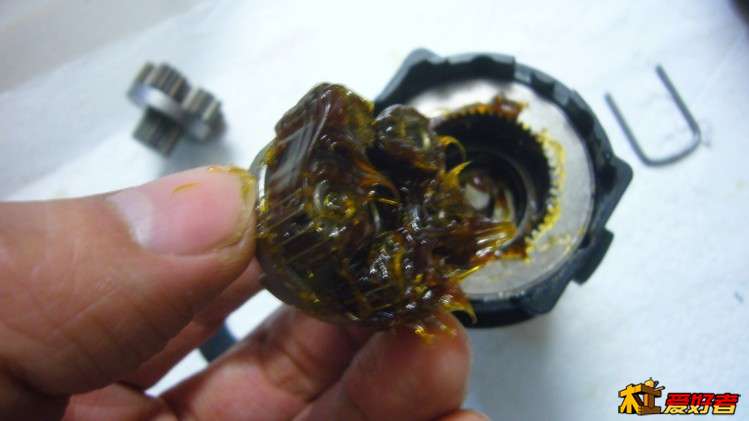

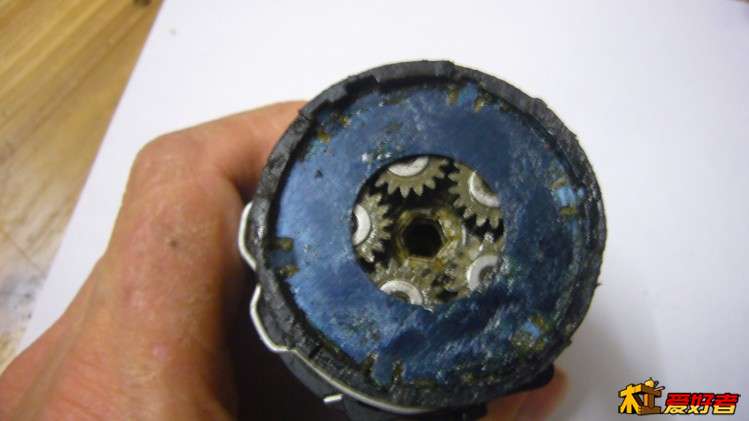

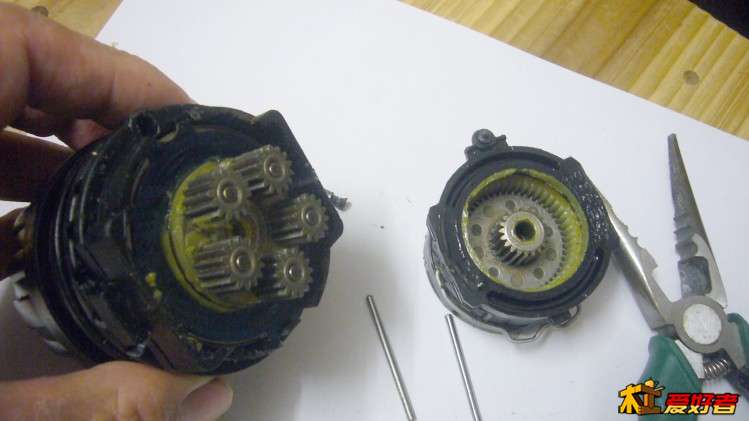

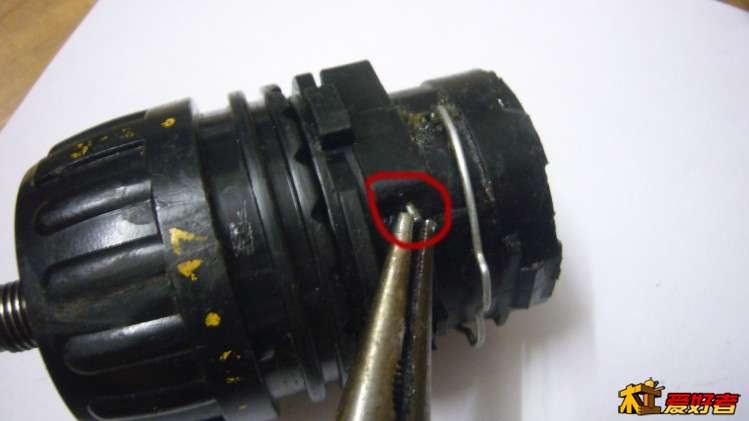

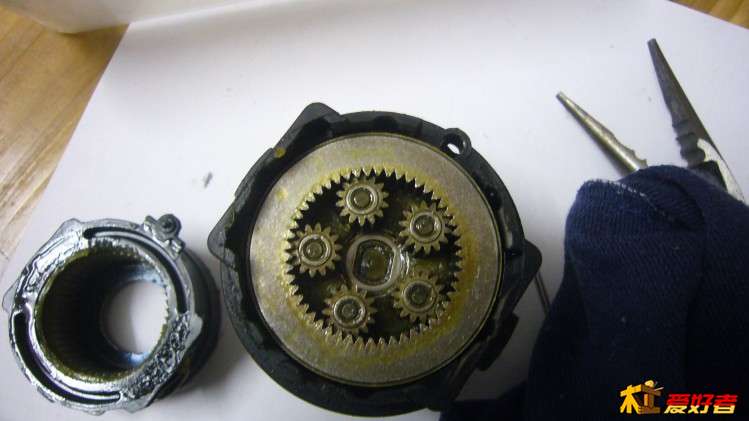

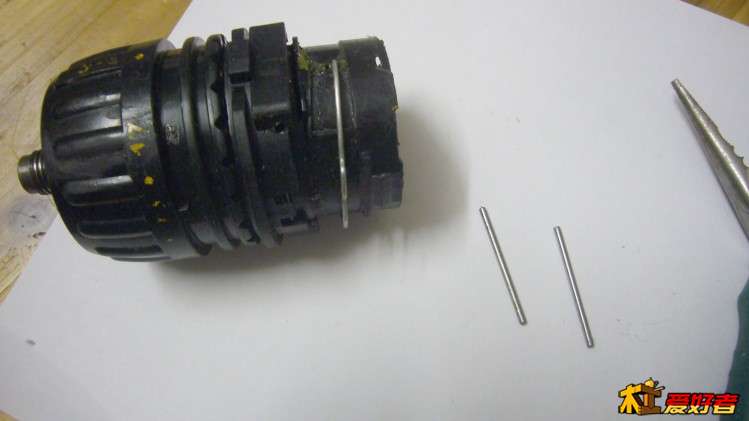

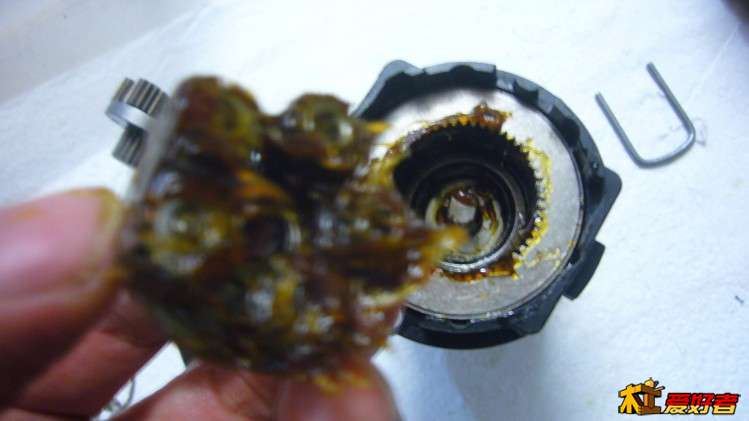

拔出插销卸下变速箱，这插销的工艺比卜派的好

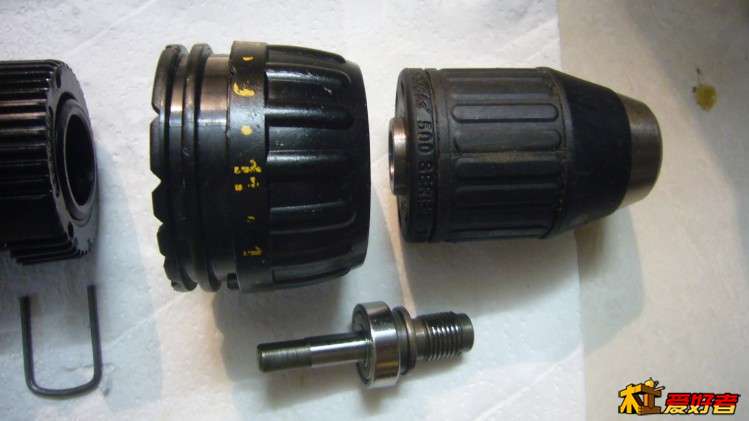

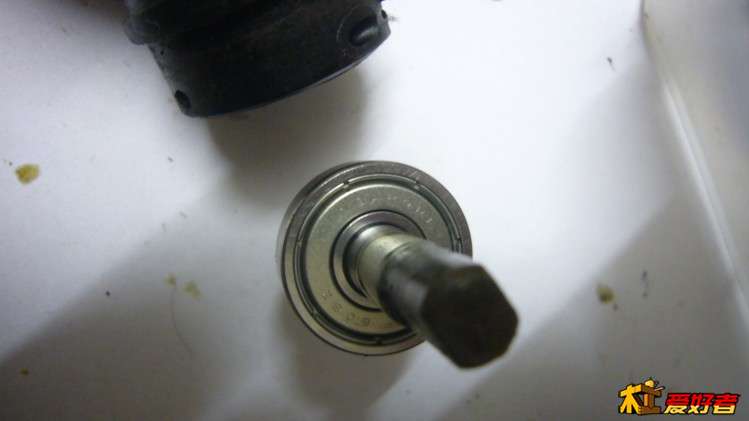

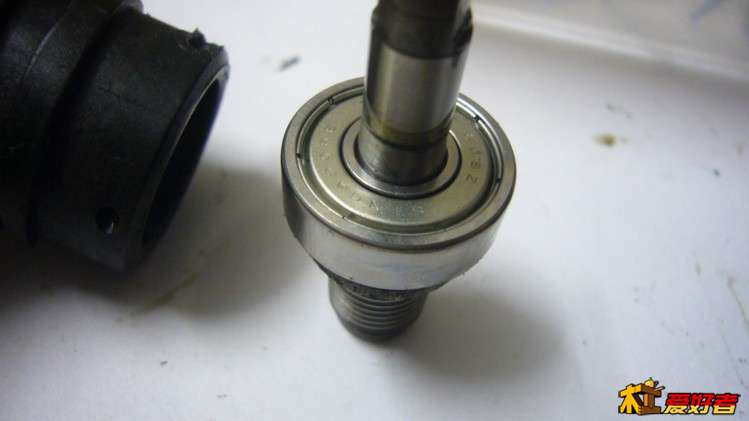

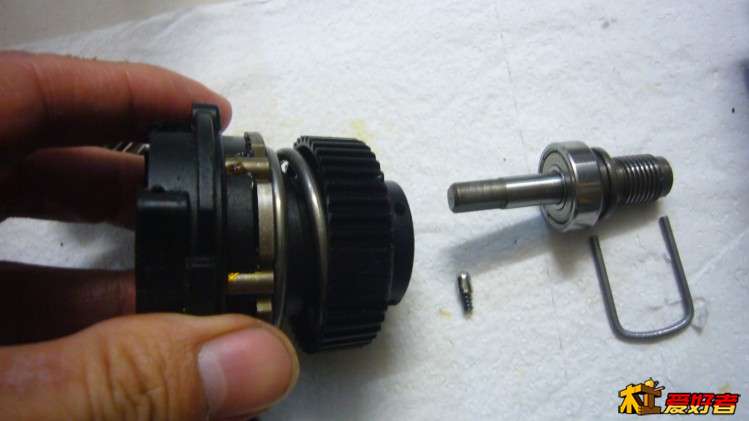

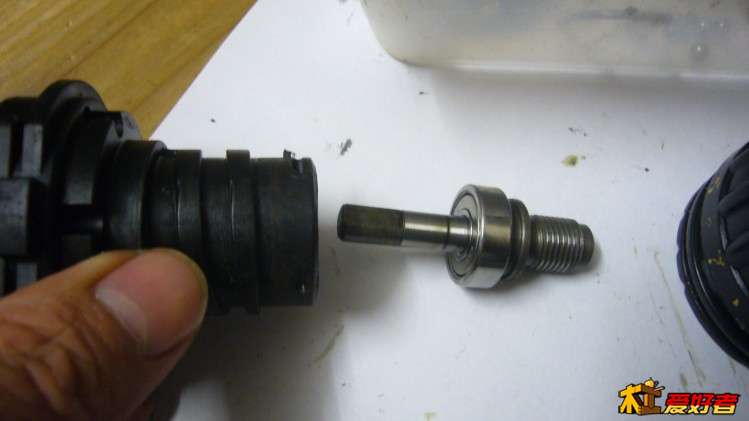

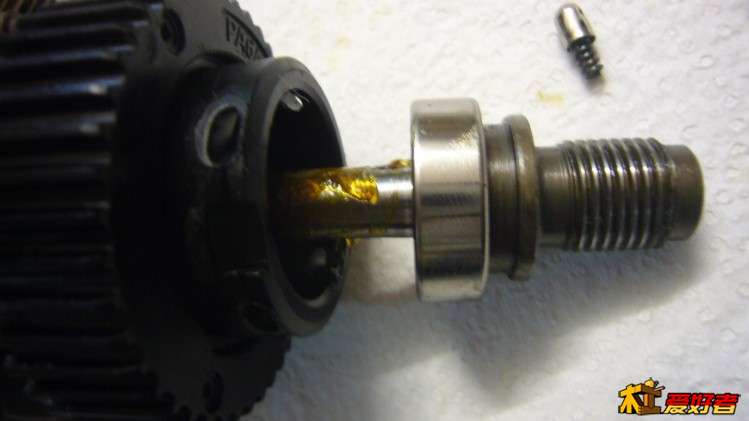

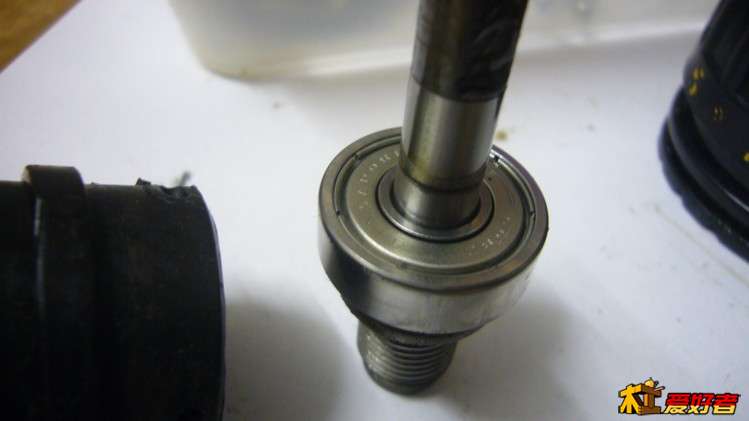

主轴大约旧3-4cm的长度，前面轴承，后面轴套，这个和卜派是一样的，这样的设计说明充电钻一出生就不会有小的主轴跳动。短的轴、套在手柄上的塑料轴承座都不是为高精度而设计的。

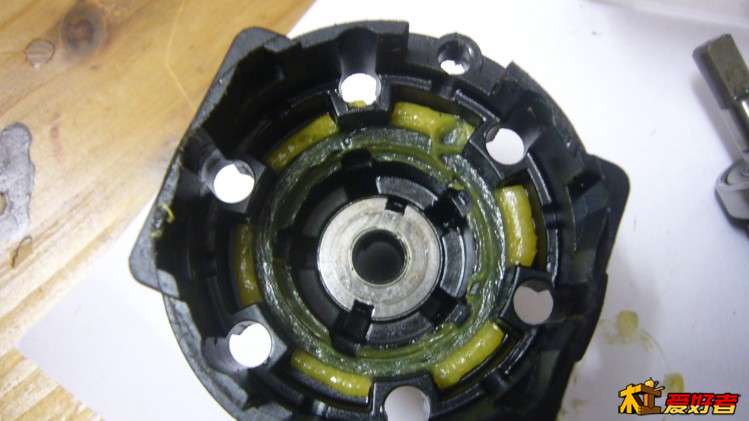

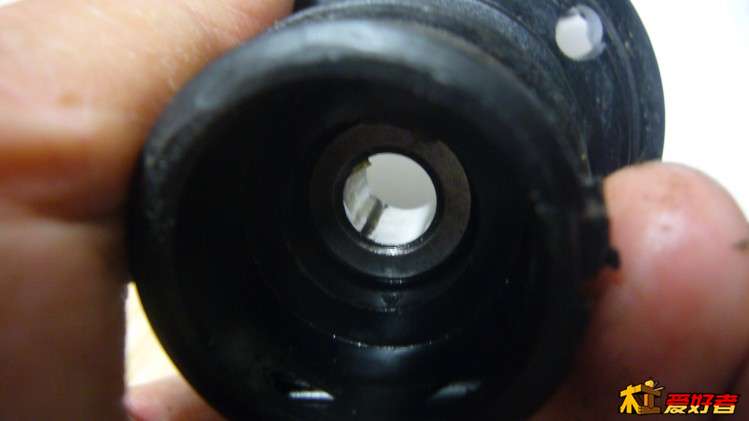

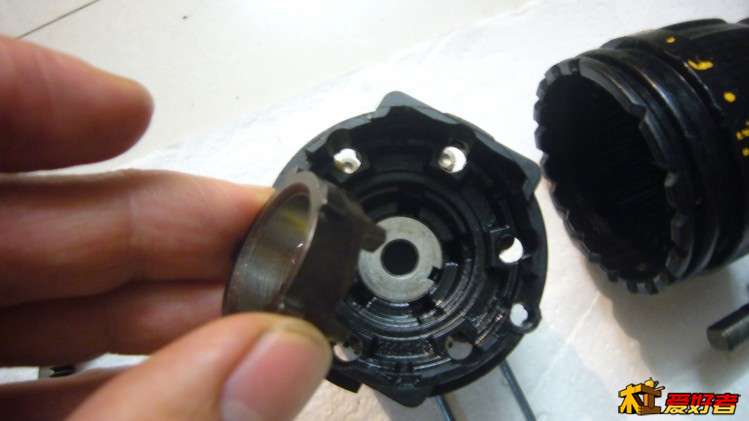

后面的轴套

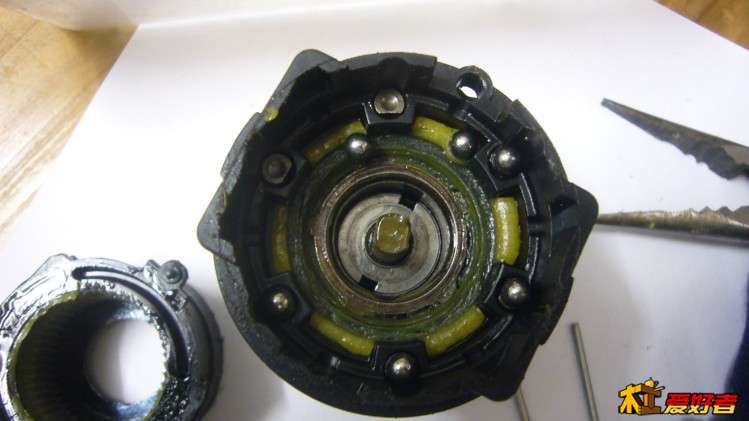

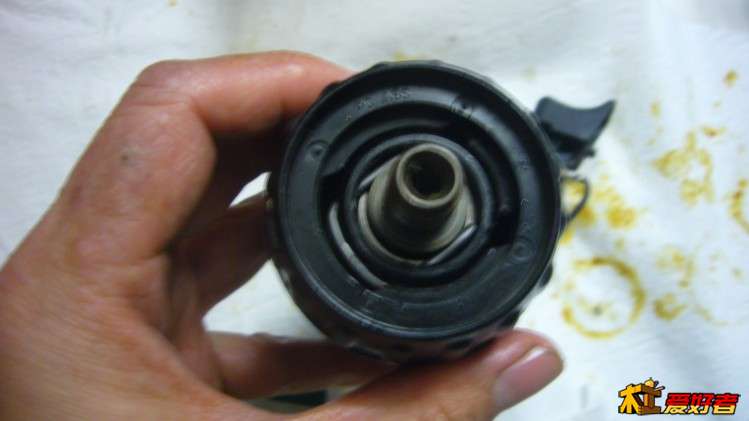

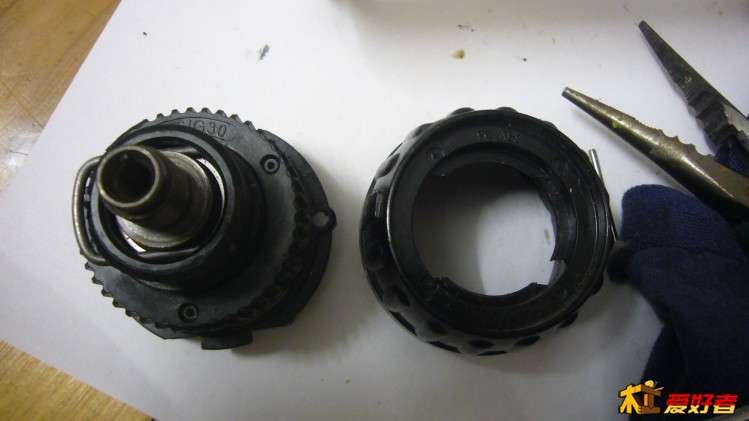

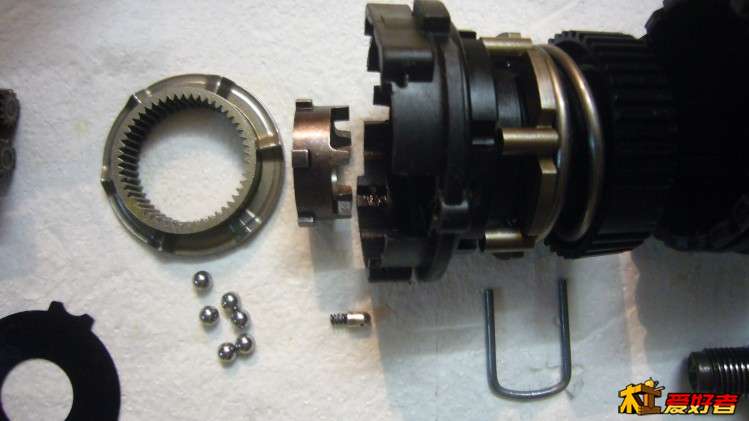

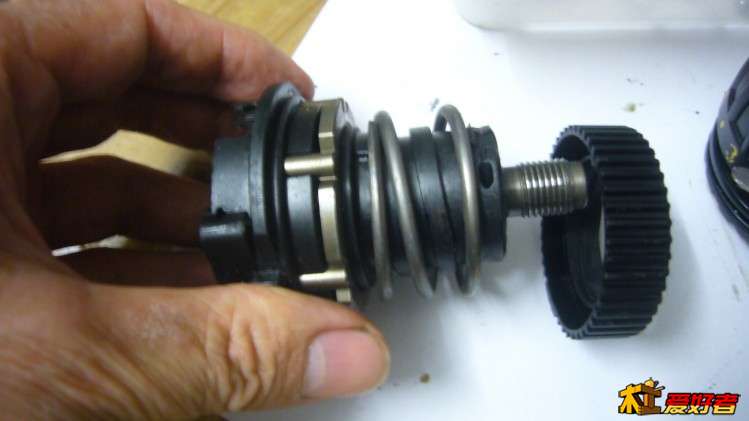

扭力调节机构。和卜派的差不多

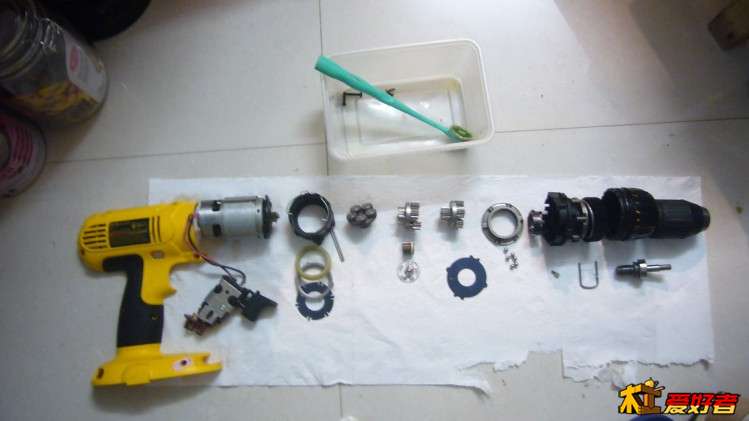

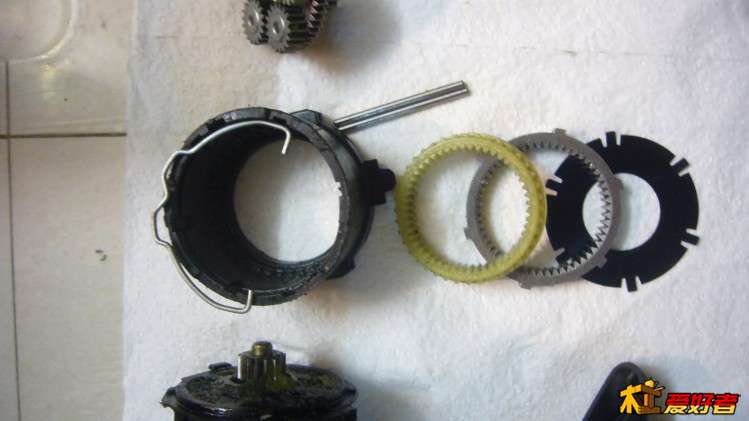

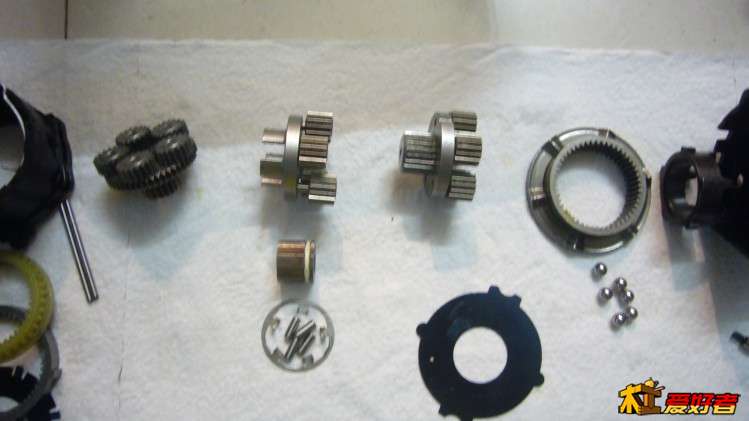

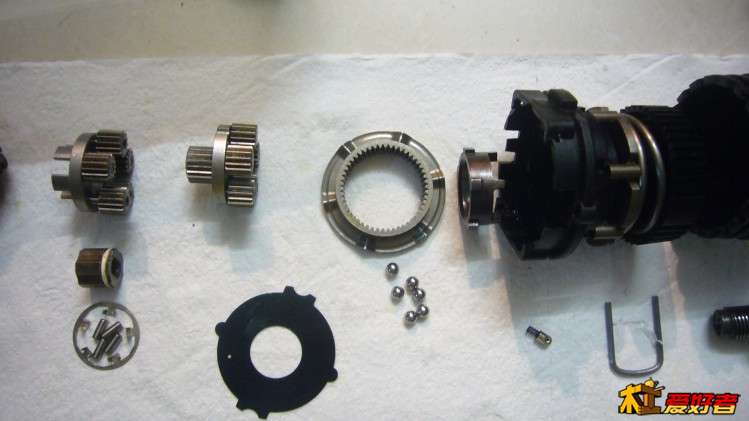

第二部：洗，洗干净排列了一下，

插一张卜派的对比一下，是不是觉得得伟的零件少了点呢

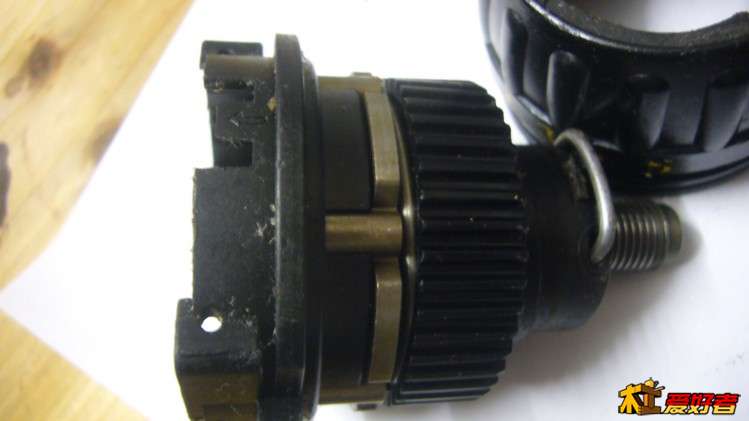

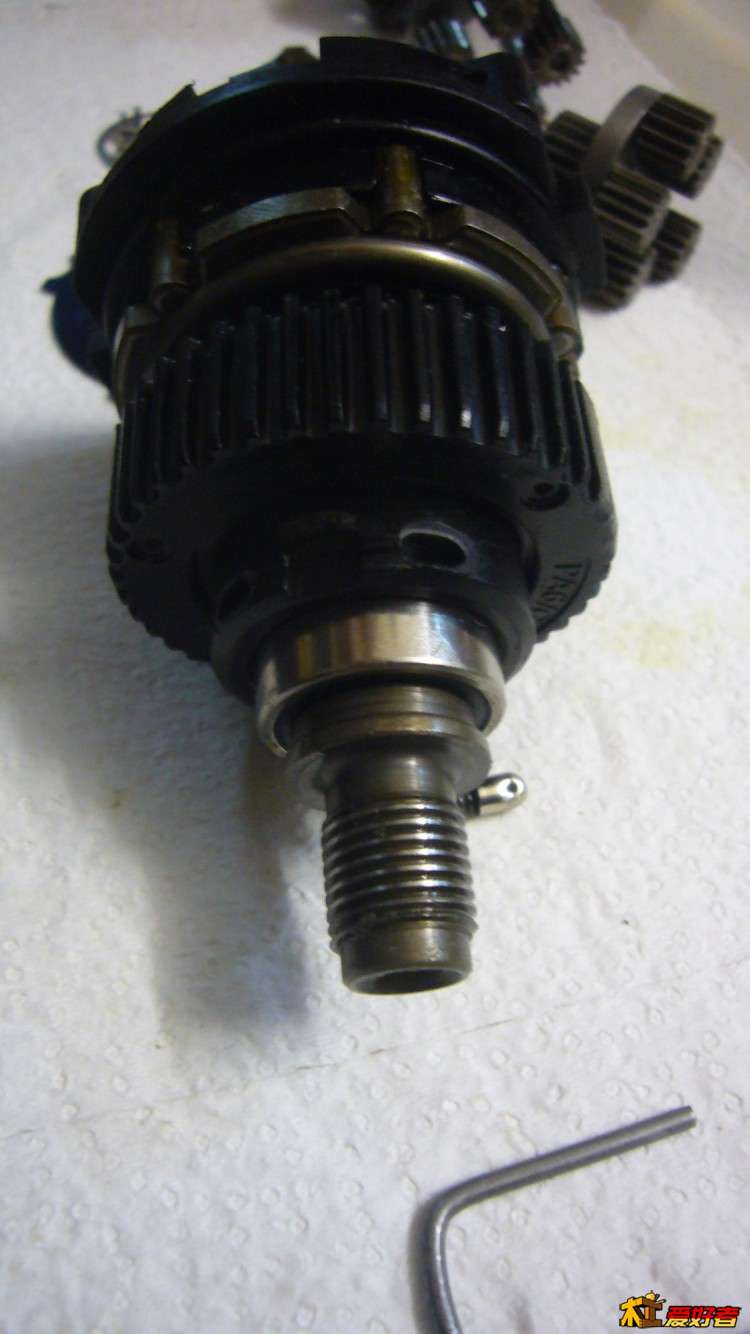

第三部：装，也是从主轴开始，u型的插销是用来卡住轴承的，防止轴承调出来，卜派是用卡簧的。

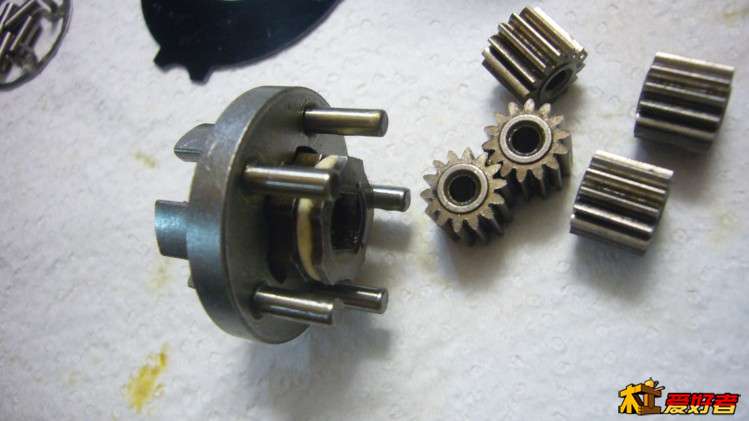

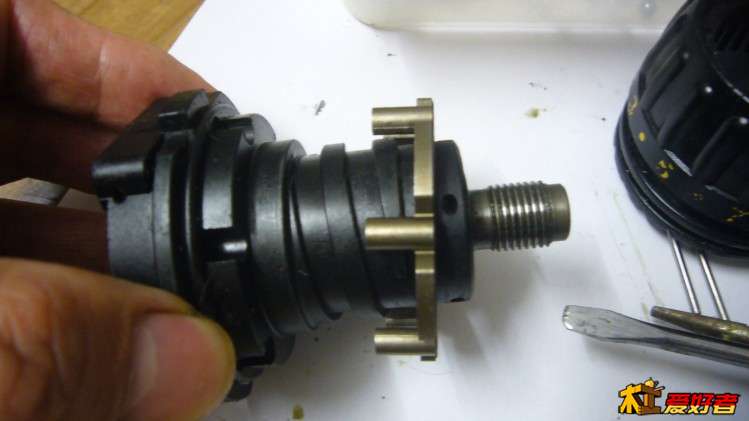

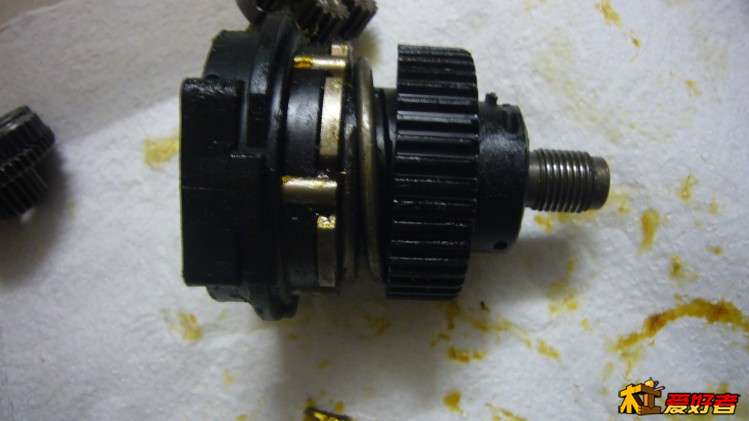

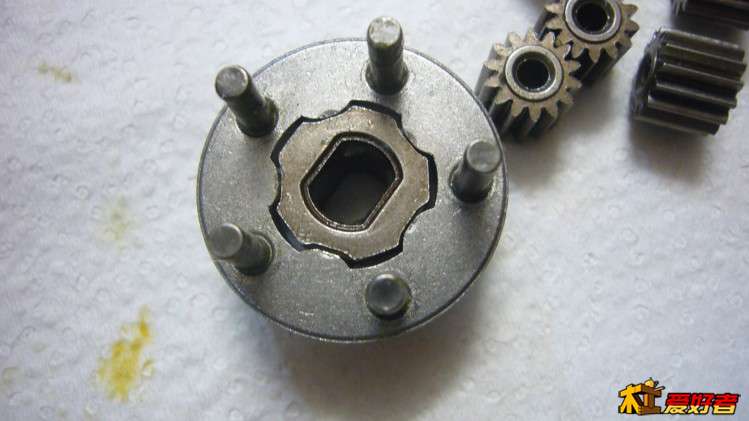

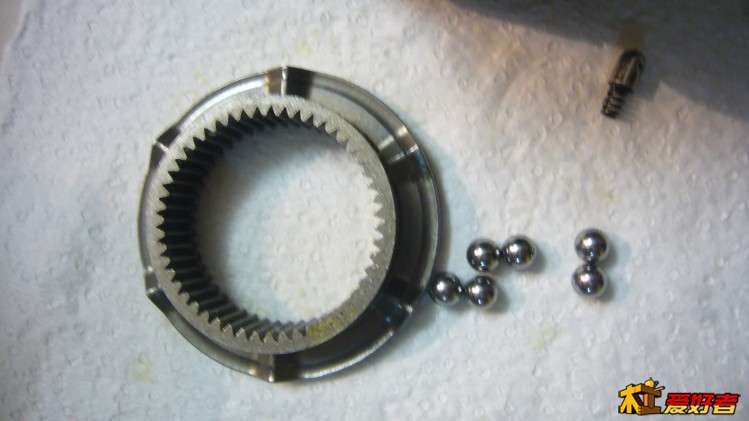

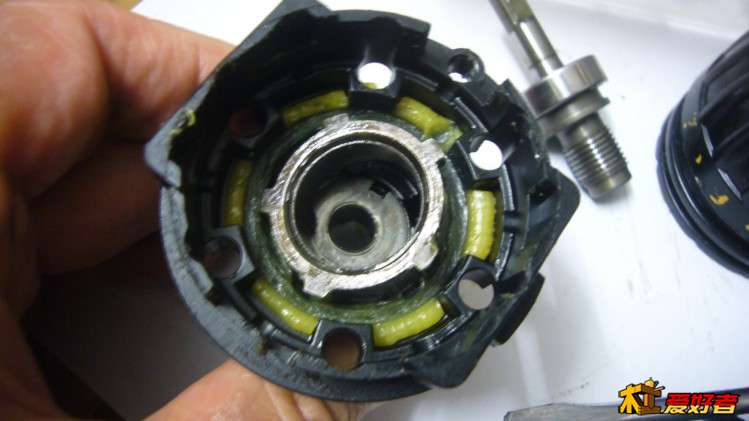

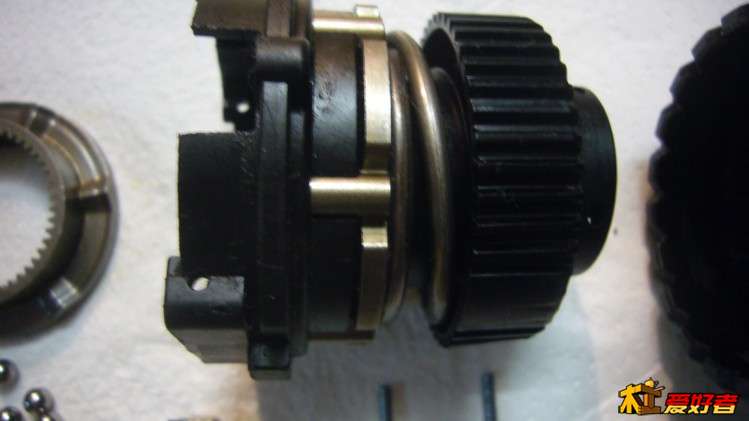

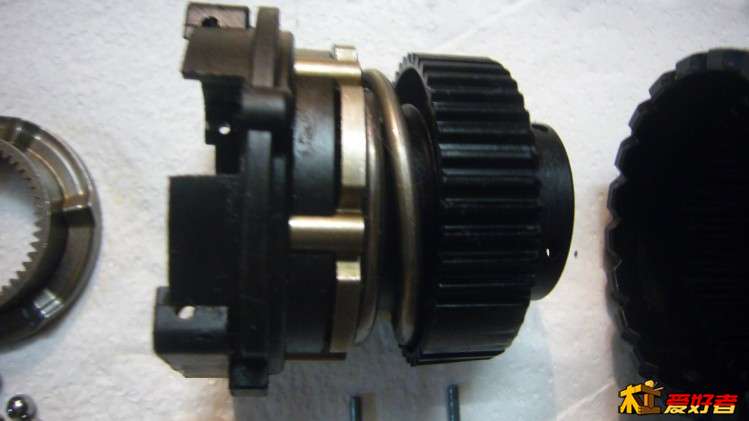

扭力装置，这里的传力钢柱是整体焊接在一块钢片上的，卜派的钢柱和钢片是分离的。

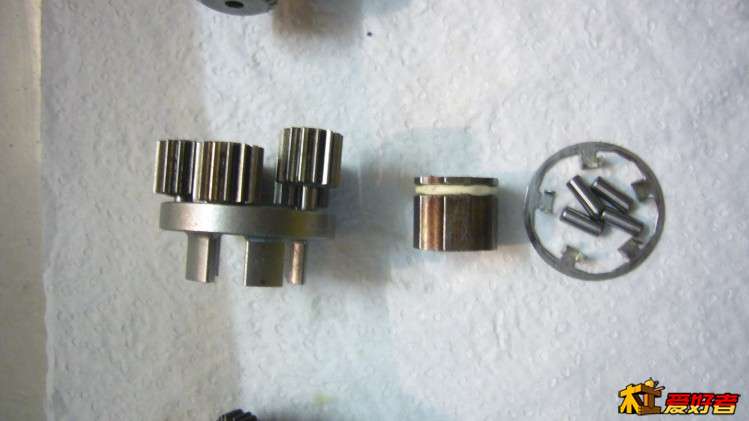

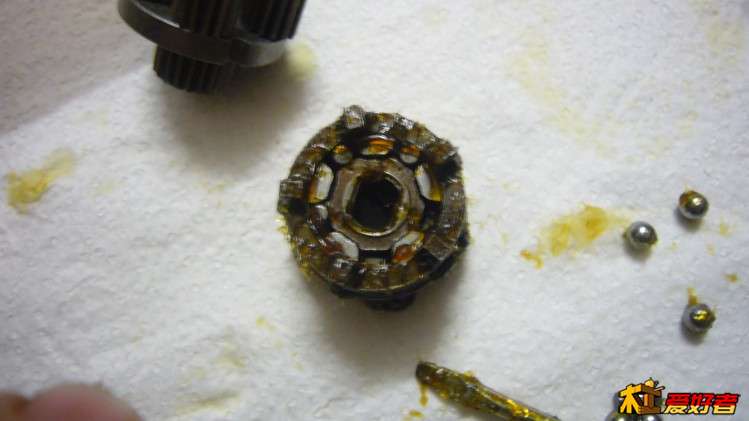

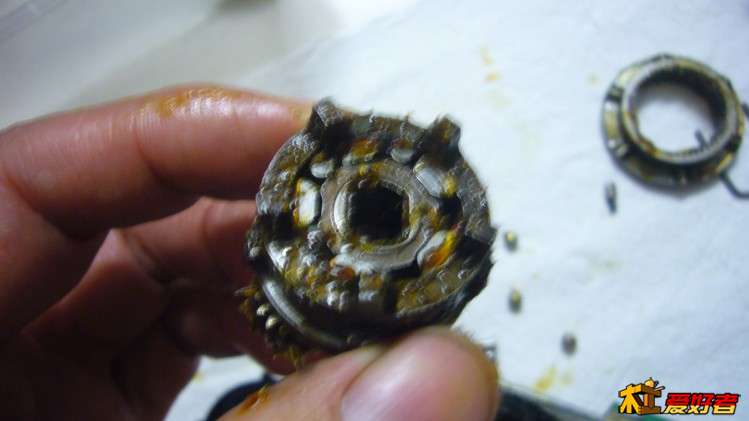

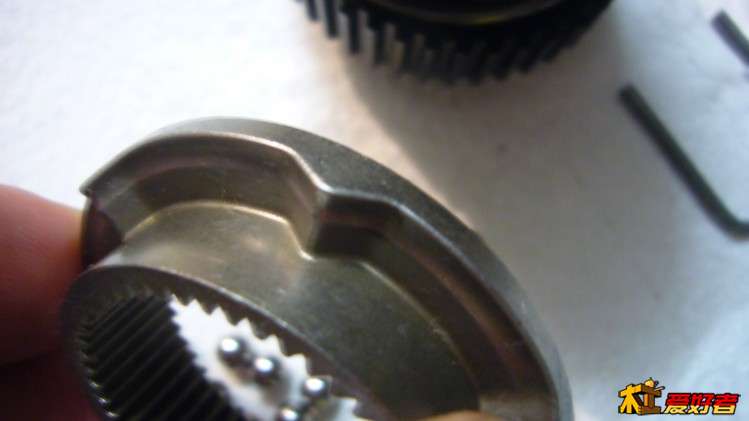

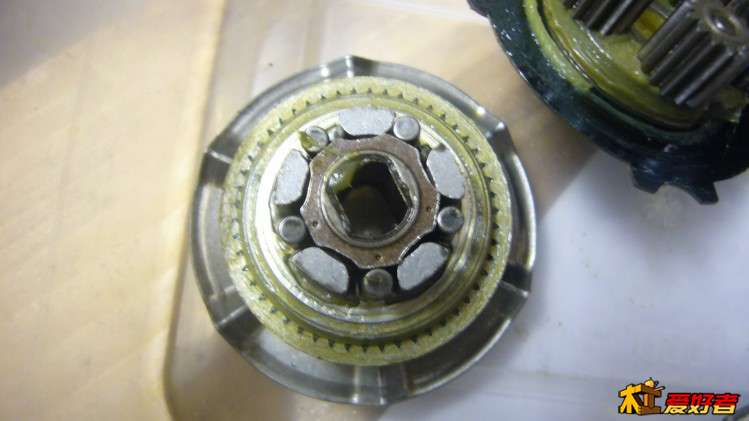

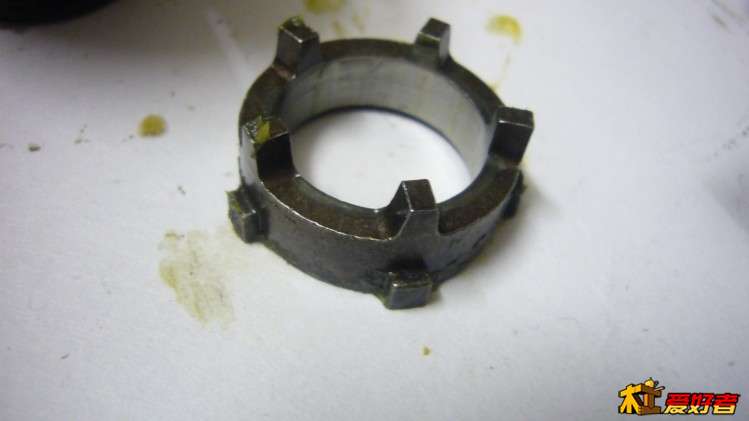

夹头自锁装置，提醒一下打算要拆的木友，那5个小钢柱和6粒钢珠要放好，我这里掉了一个钢柱，怎么也找不到了，不过还好，不怎么影响使用。

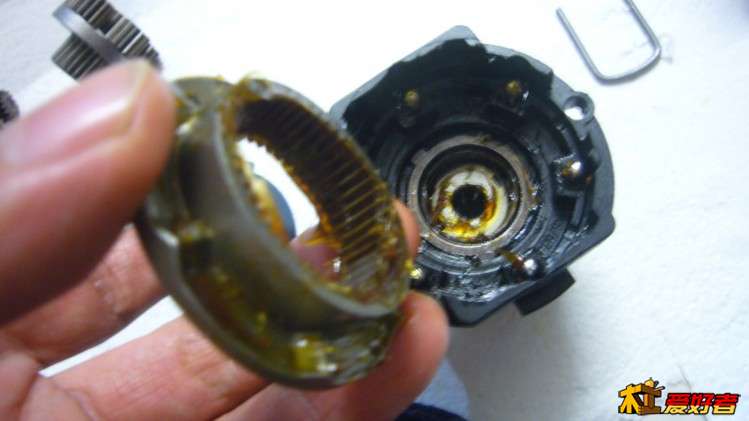

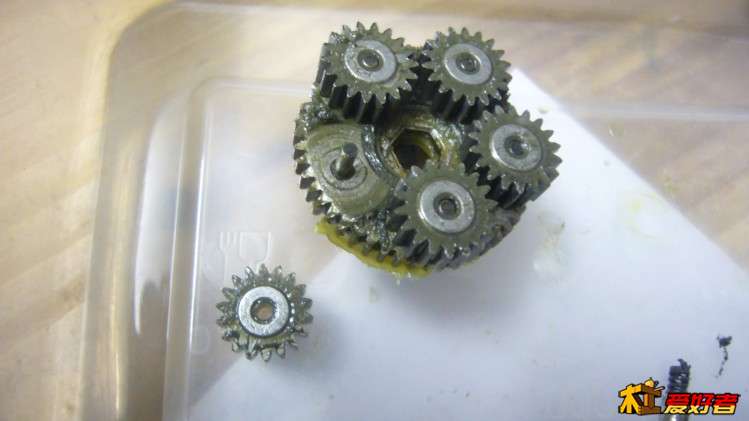

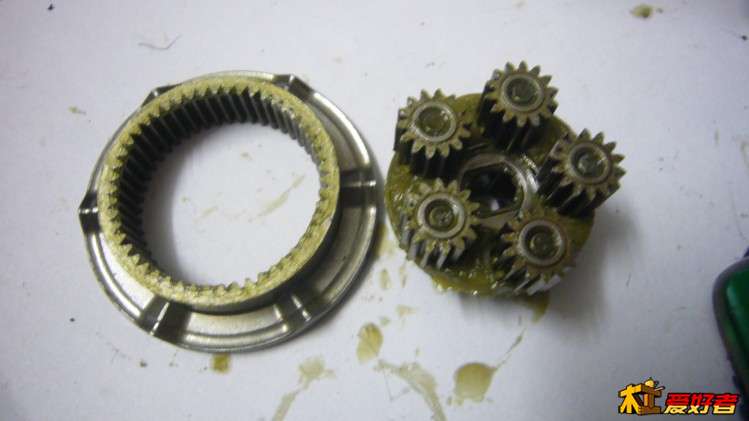

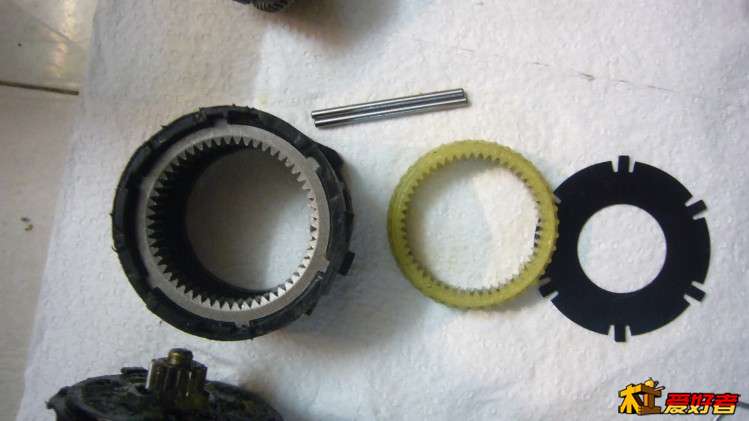

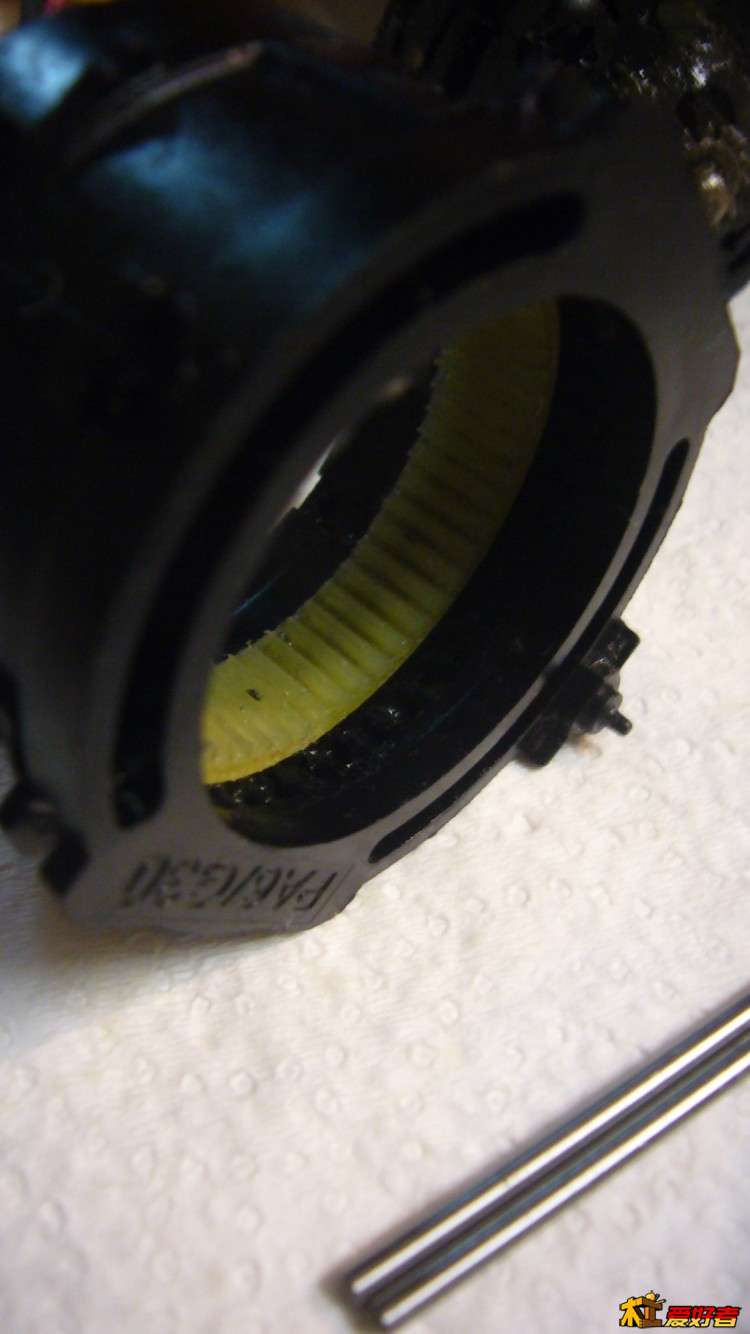

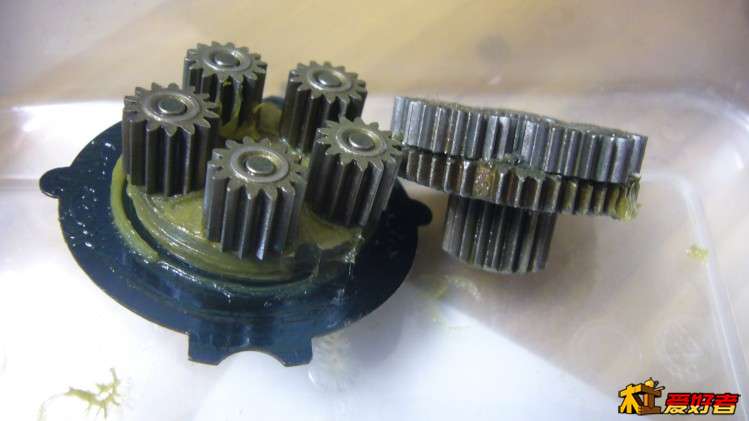

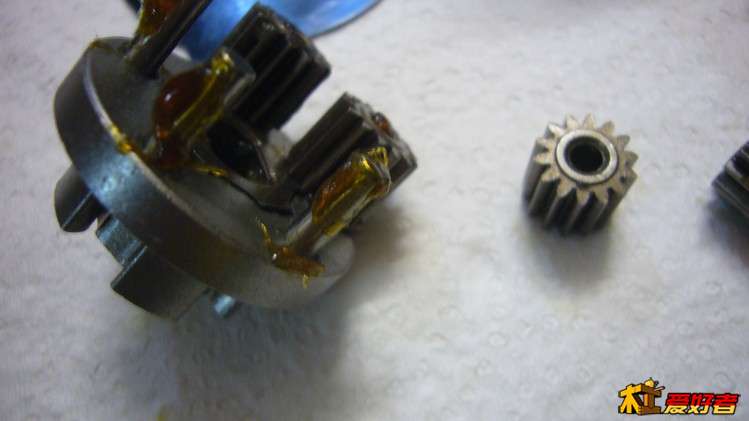

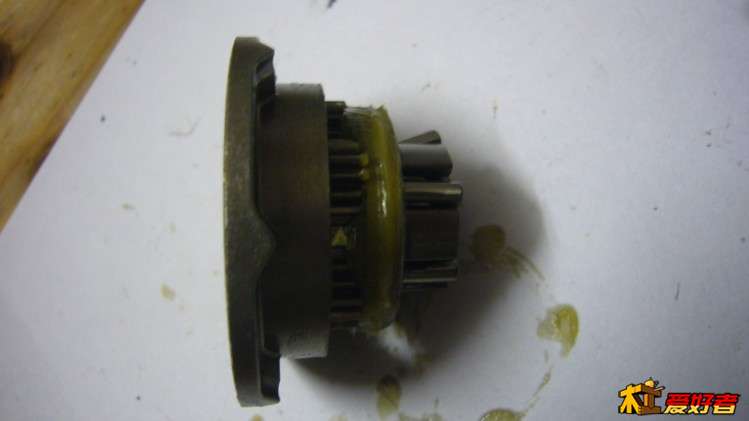

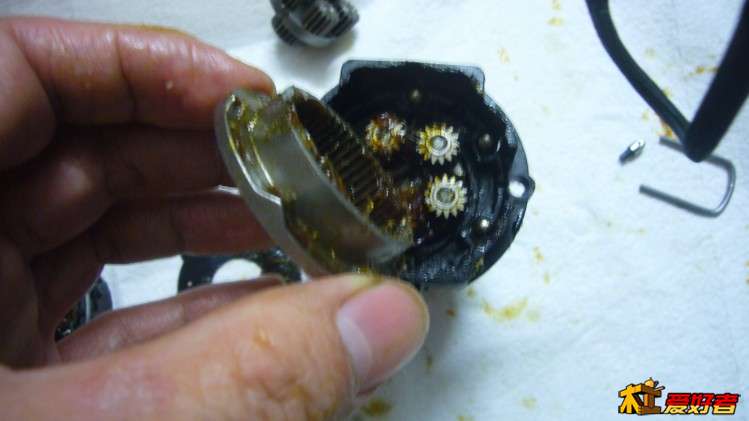

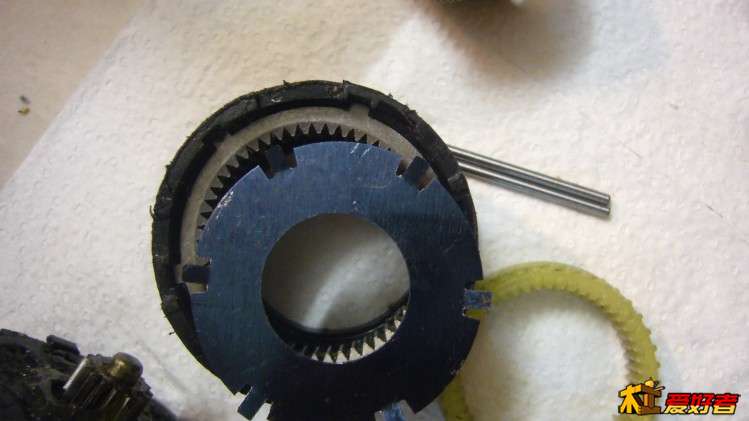

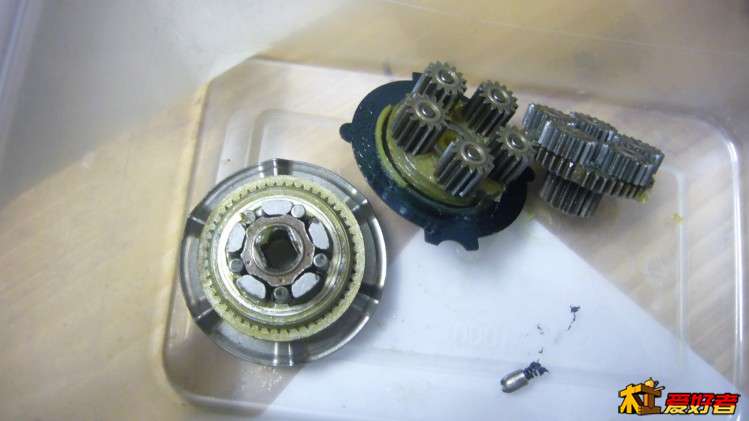

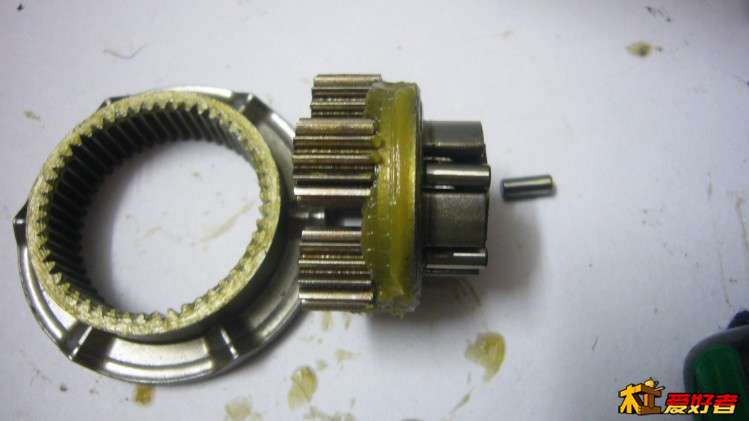

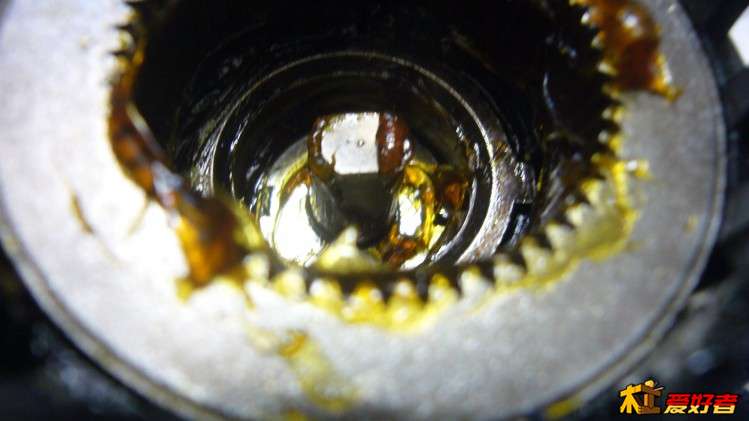

第一层的垫片，然后是中间的传动齿轮和变速箱，

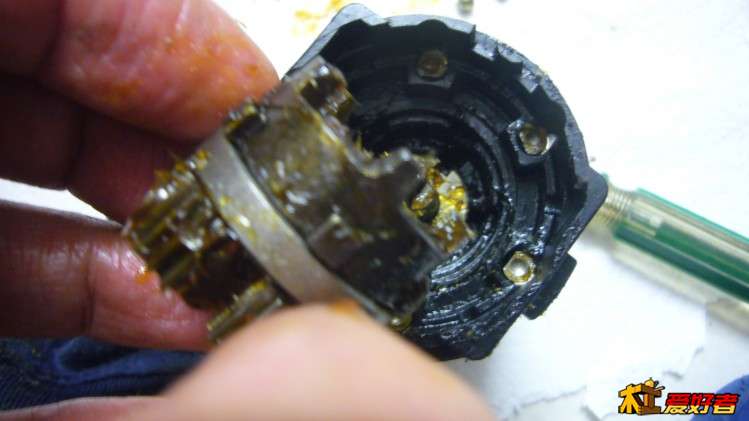

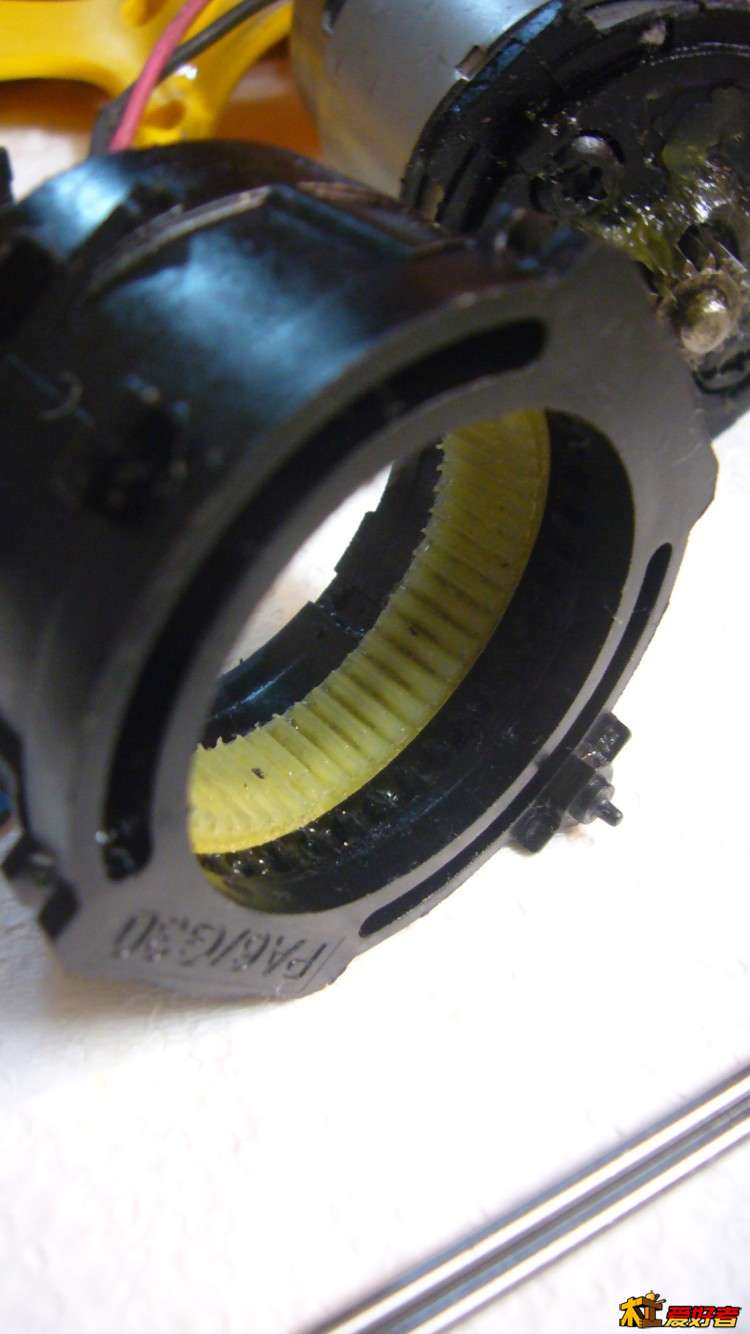

变速箱的拨叉比较简单

插一张卜派的拨叉图，卜派的感觉扎实些

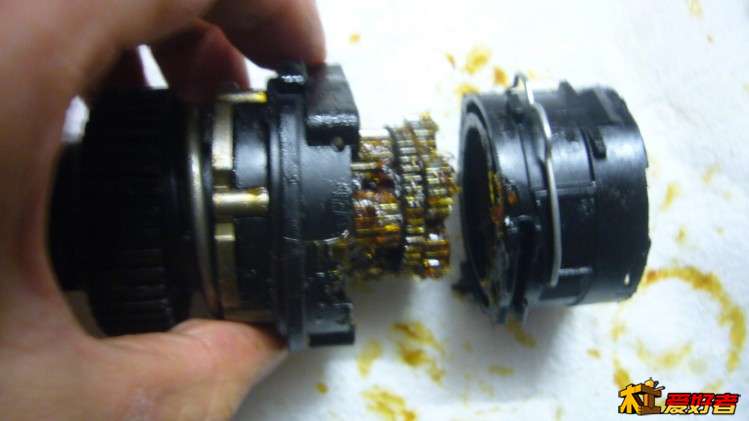

套在一起

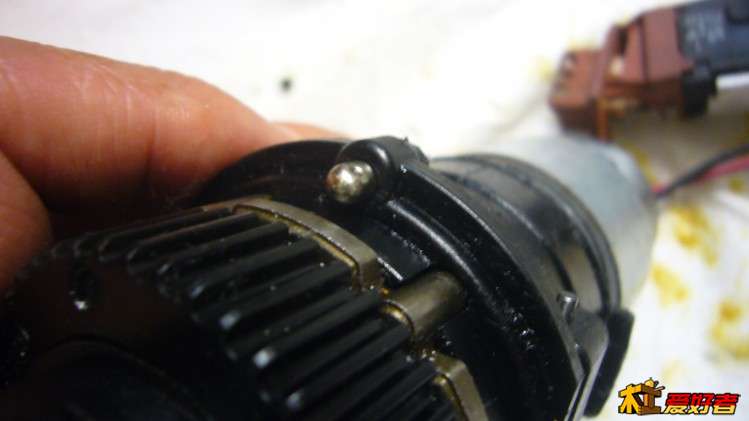

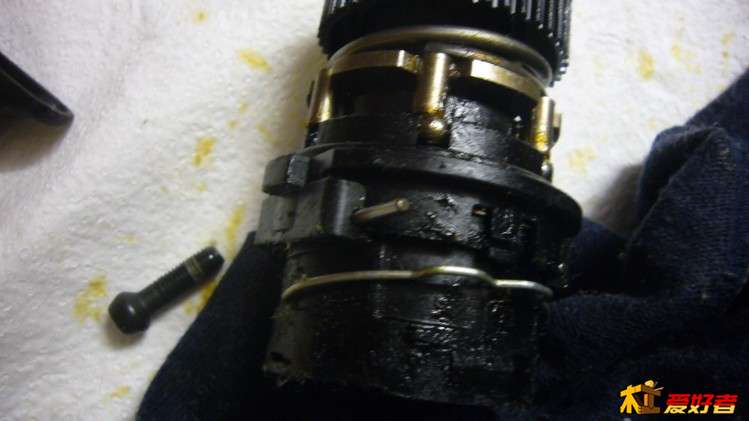

用插销连接，这里和卜派的是一样的，但插销工艺比卜派的好

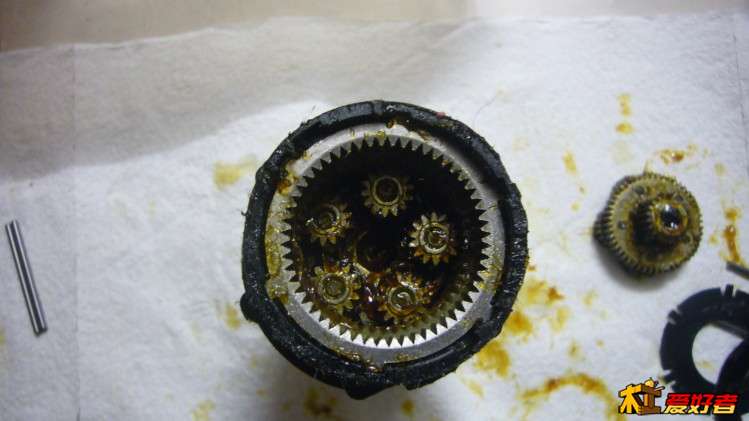

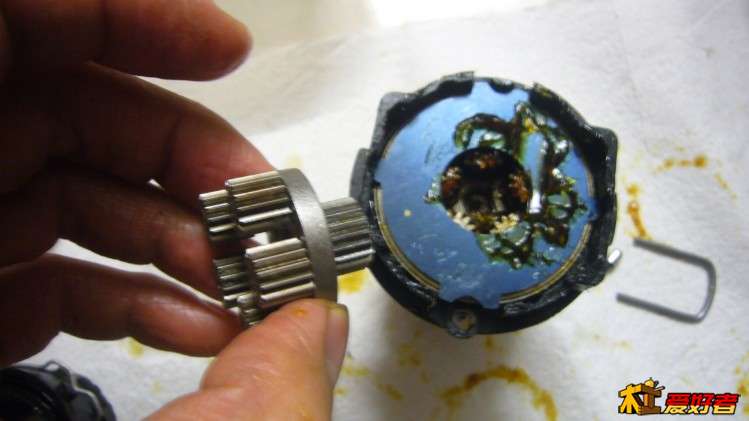

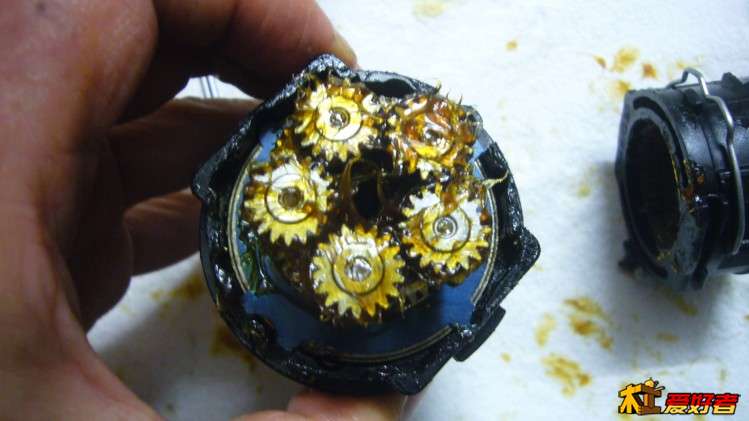

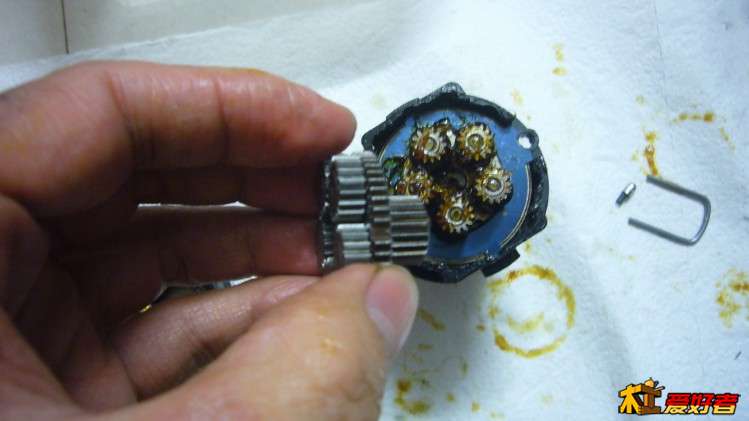

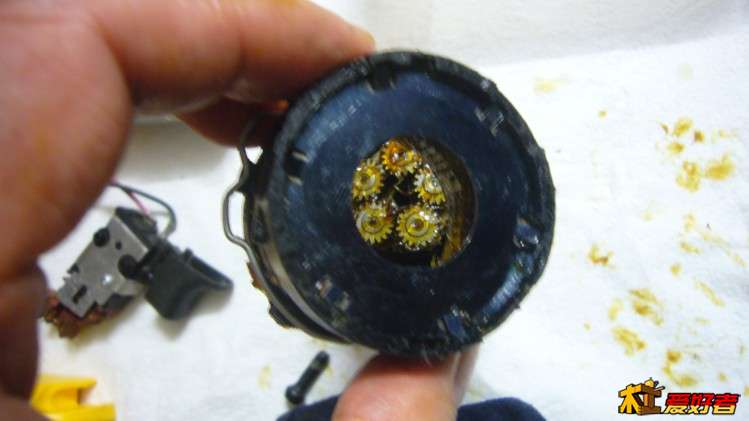

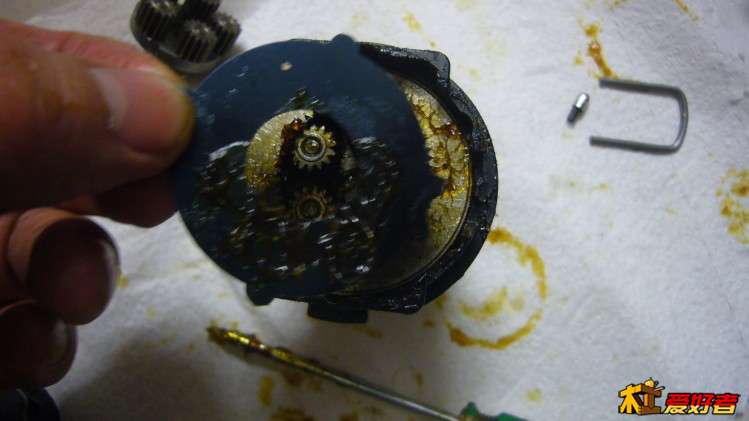

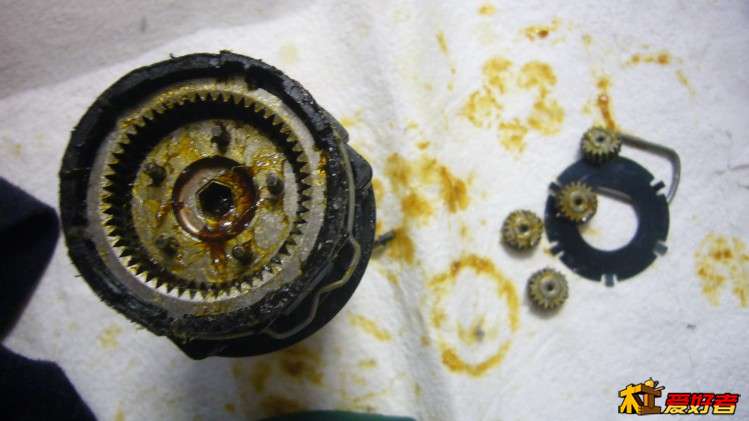

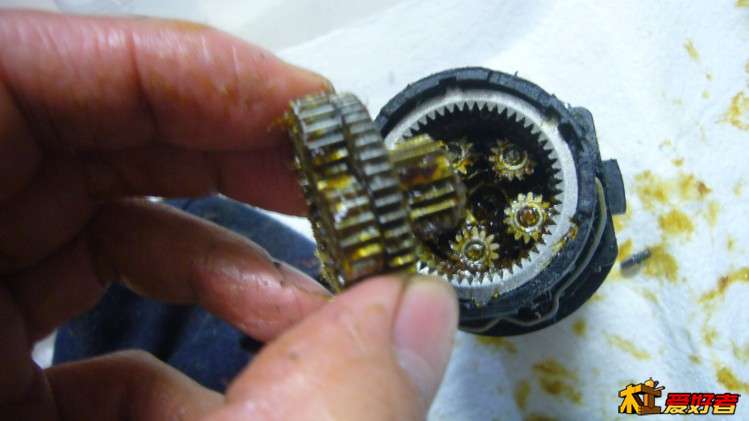

中间齿轮和变速箱

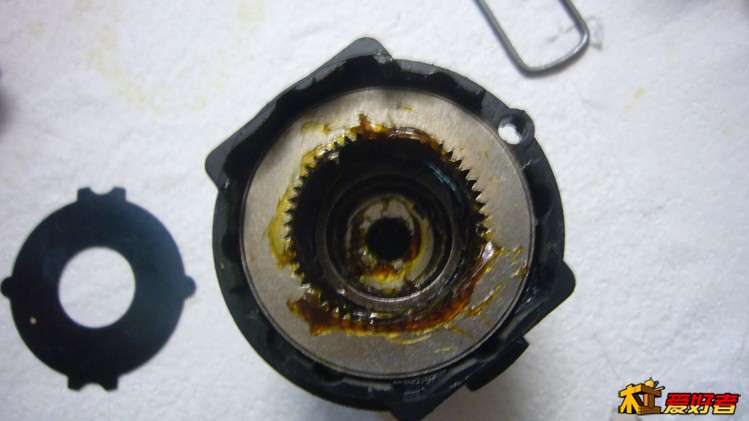

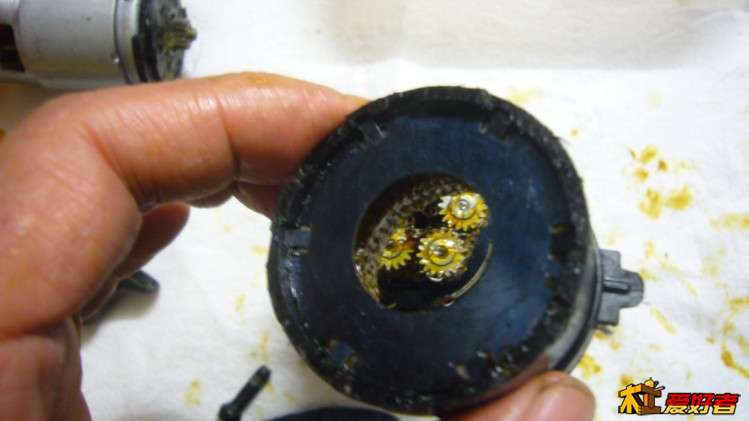

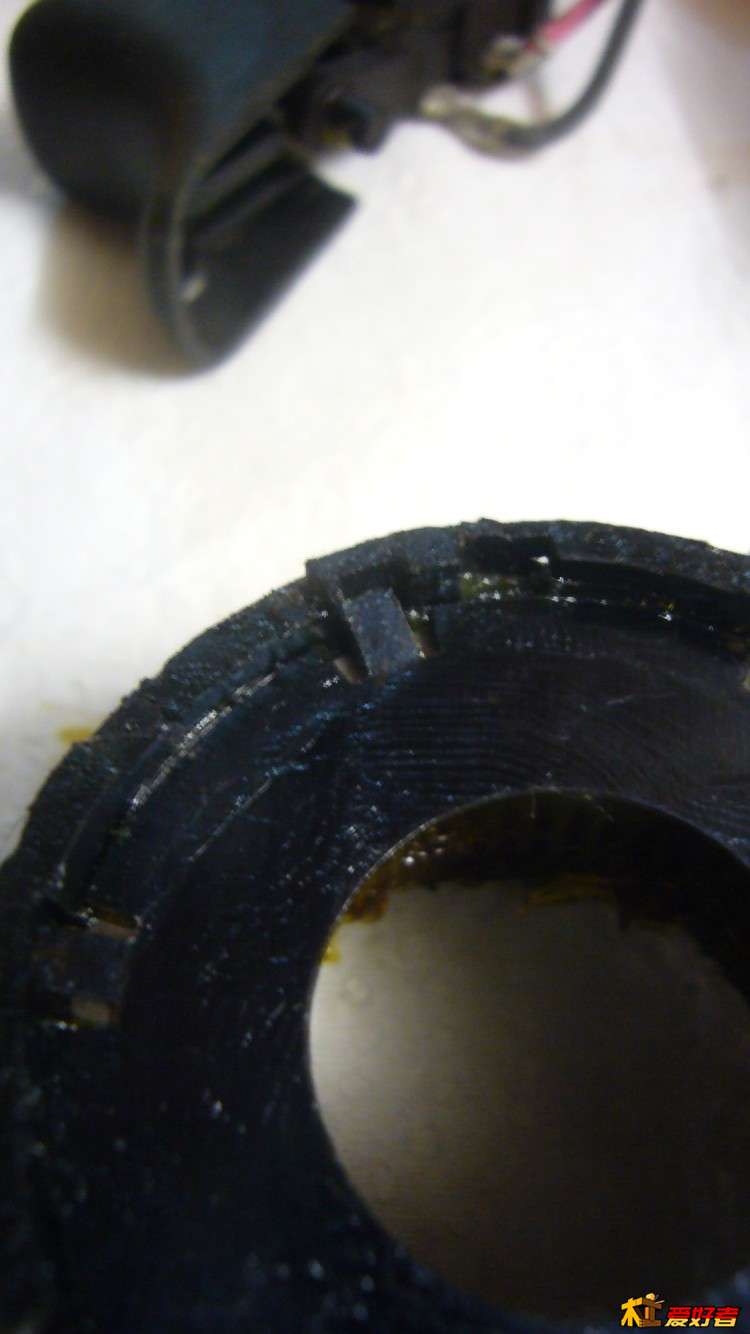

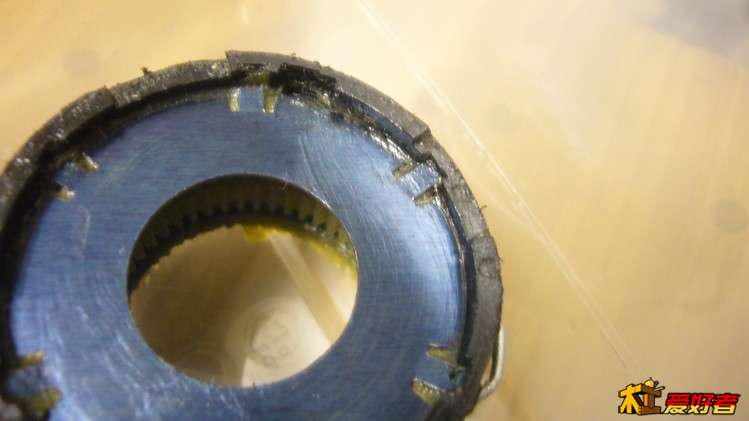

最后这个垫片是有开口的，卡住变速箱的外壳，

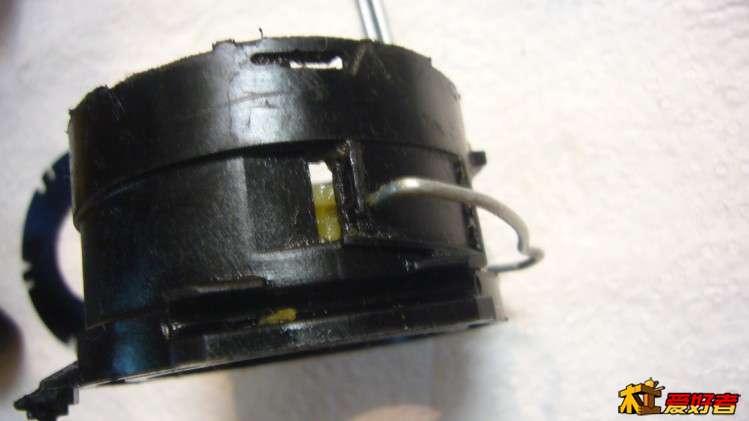

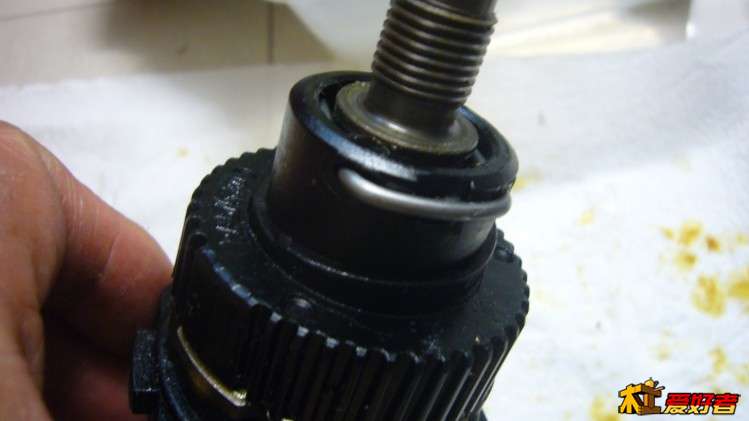

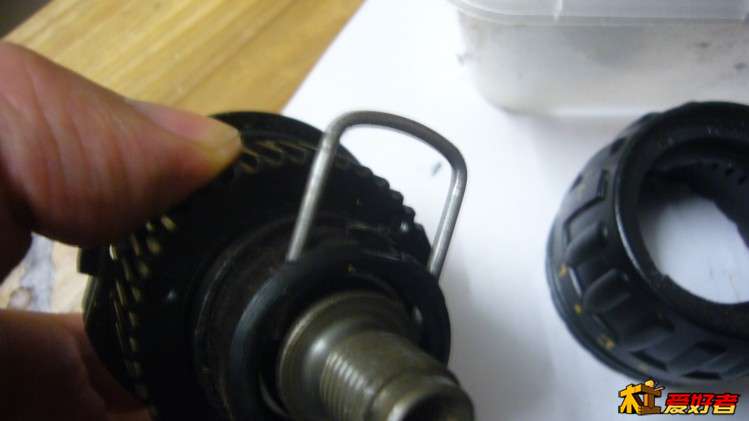

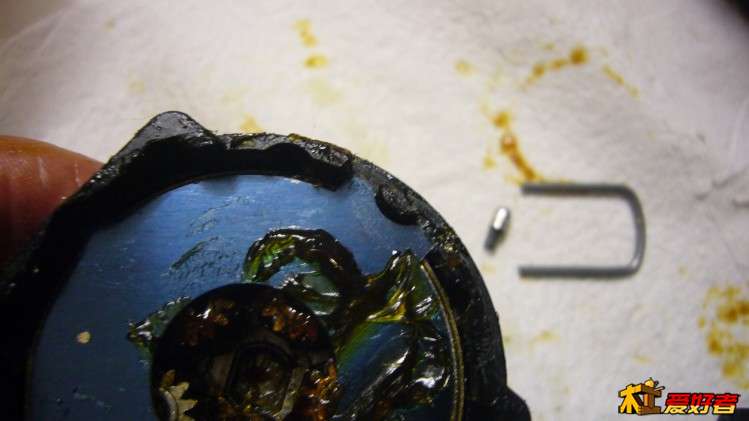

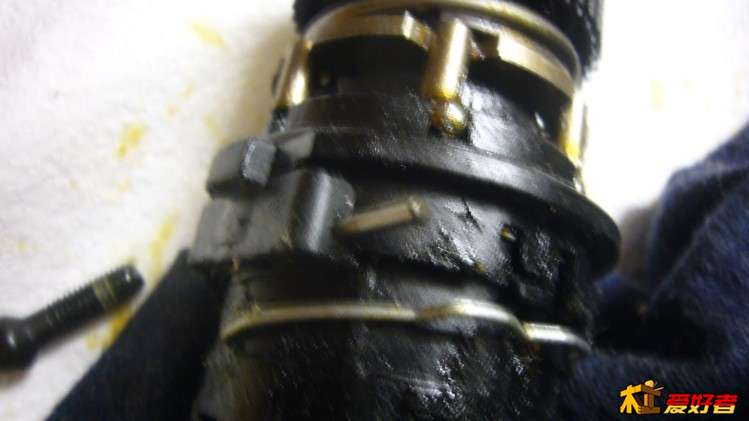

u型插销卡住前轴承的

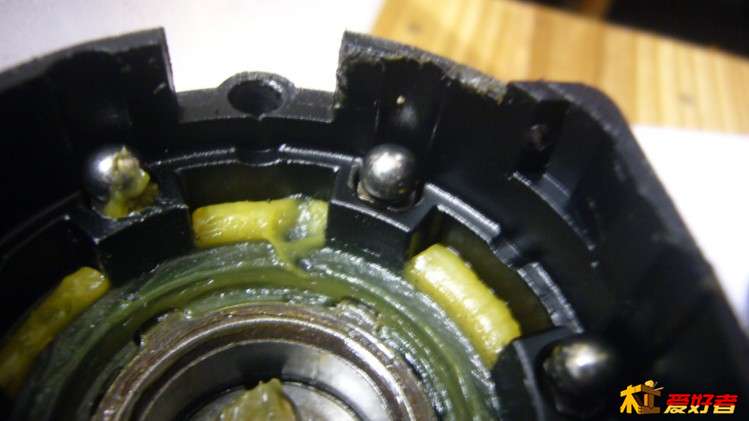

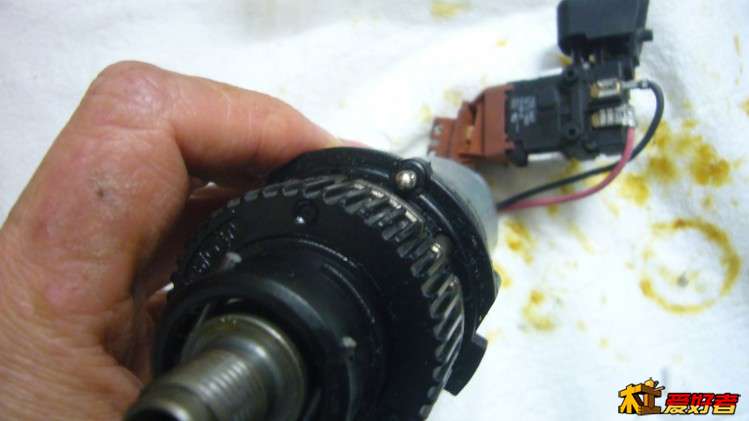

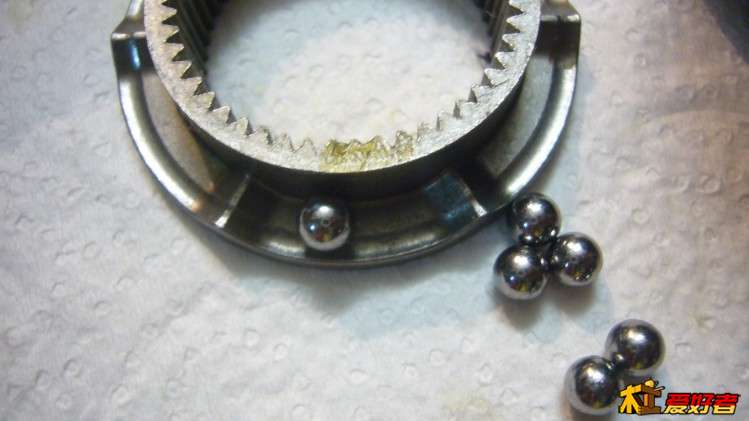

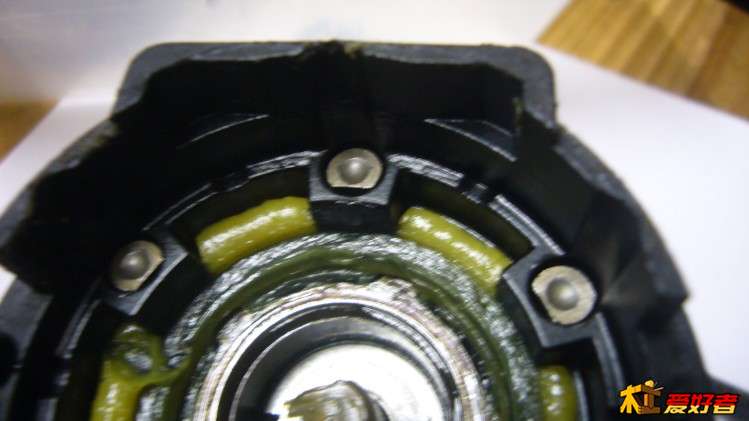

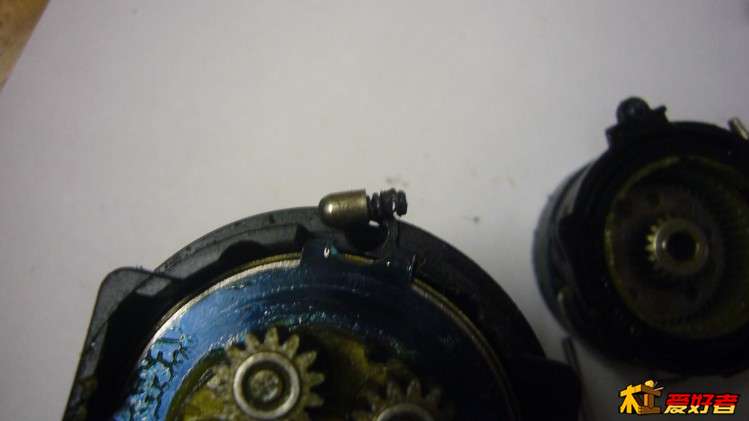

这是“扭力调节旋钮”的档位弹珠

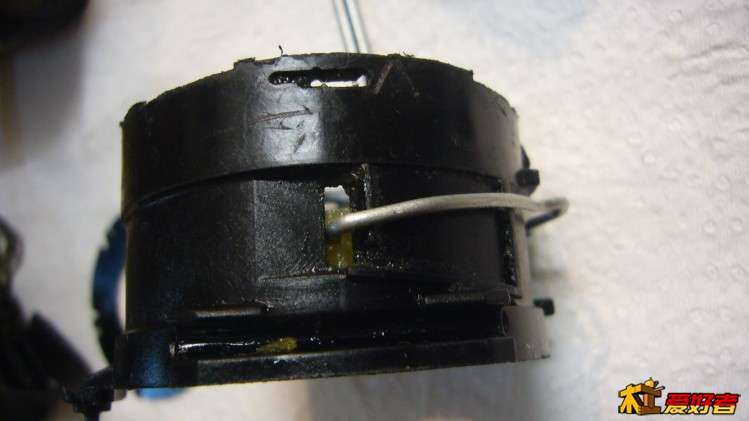

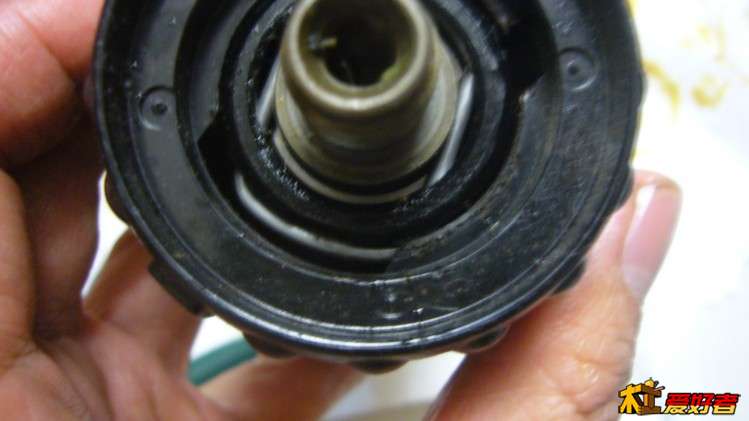

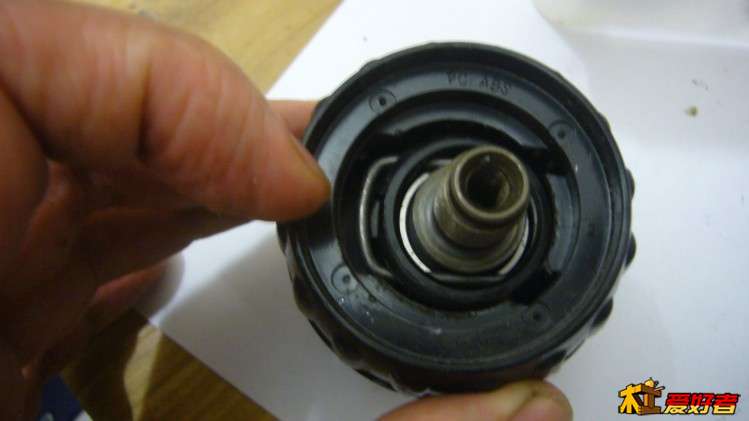

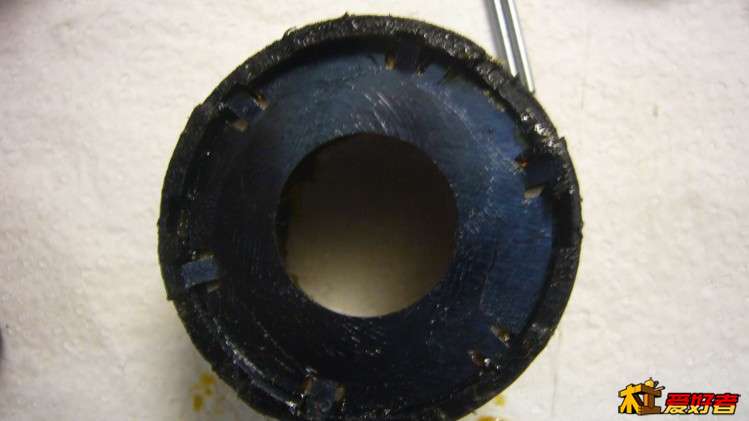

扭力调节旋钮开了一个给u型插销通过的缺口，

卜派和得伟充电钻的设计差不多，这种主流充电钻齿轮箱包含了2档变速+无级变速，扭力调节，夹头自锁的装置。换钻头批头操作方便，扭力调节适应不同拧螺丝力矩的要求，上下携带移动方便，可以在狭窄或者超大工件什么使用。优点多多。

但这种设计目的不是给高精度的打孔使用的，只是弥补了台钻的不足，或者说是台钻功能的补充。

所以一味强调同心度可以提供高精度打孔的说法只是抚摸党的YY而已。最好的充电钻也就能给你提供好一点的稳定度，震动、摆动少点而已，你想用手持充电钻得到台钻垂直精确的效果是不可能的。

拧螺丝只和扭力有关，批头摆动大些也没什么了不起的。

下面的图片不知哪里多出来的，细心的木友看看装回哪里好。

来杯铁观音 · 发表于 2016-1-6 11:20:16

我个人感觉同心度这个东西是炒作，东西做得好不好不是工具的问题（当然好工具是必不可少的），主要是使用者的经验问题。有人用百十块钱的电磨照样做出精美的作品，有人有最好的牙机也做不出像样的东西，为什么？动手不够，经验不到。老话儿说得好;熟能生巧。所以还是自己在动手的过程中琢磨窍门总结经验。为什么日本的传统手工艺者能将得自咱们天朝上国的手工艺发扬广大达到一个新的高度？因为他们能耐得住住寂寞，几十年如一日的研究这个东西的一切。反观咱们泱泱大国、堂堂天朝虽然是手工艺创始者，但是能耐得住寂寞、几十年如一日的钻研手艺的又有几人？？？太浮躁了。
以上是个人观点，各位朋友随评，但是喷子就不要唧唧了

gztv008 · 发表于 2016-1-1 23:43:38

给想拆钻的木友提个醒，记得拍照，留下零件的排列顺序，方便组装回去。

新年快乐地拆拆拆。

15071699912 · 发表于 2016-1-1 23:52:47

不就是个充电钻搞得像神器跟国产有什么区别动不动就几千我看最主要是电池

ljx791230 · 发表于 2016-1-1 23:53:07

教学贴。版主幸苦了。新年快乐！

辽南盖州 · 发表于 2016-1-1 23:53:40

赞一个，我前几天拆了一个砂轮机，最后装不回去了，哈哈哈，。后来找了高人装回去。原来拆解是有顺序的，拆反了，也不行，。

五亿美金 · 发表于 2016-1-2 00:06:26

教学贴,详实客观,好,新年快乐

xshhh · 发表于 2016-1-2 00:23:23

多谢演示

delljsj · 发表于 2016-1-2 00:33:44

dy7762 · 发表于 2016-1-2 00:39:06

有谁无聊可以拆个国产的比对下

子陵_0000 · 发表于 2016-1-2 05:15:57

我倒是有个国产得力的,不过我拆了谁来帮我装回去？

Chihuo2098 · 发表于 2016-1-2 06:33:44

15071699912 发表于 2016-1-1 23:52
不就是个充电钻搞得像神器跟国产有什么区别动不动就几千我看最主要是电池

哈哈，除了松下日立俩日本牌子剩下的电池都不是他们自己产的
人家的高端产品设计和做工确实比国内厉害，中低端就不一定了

中大哥伦比亚123 · 发表于 2016-1-2 07:01:11

教学贴。版主幸苦了。新年快乐！

破账号注册费劲 · 发表于 2016-1-2 08:39:32

好，很好

大星 · 发表于 2016-1-2 08:48:17

淘宝的苹果机变成分解教学机了，8哥真有你的。

qqman · 发表于 2016-1-2 09:03:36

同心度不重要？！
给你一把画圈的手钻，让你用2.5mm钻头给3.5mm螺丝去打预制孔。打出3mm的孔来，上螺丝还没吃足劲木头就崩孔滑牙的时候就明白同心度重不重要了！
