小试卡盘改造

四维

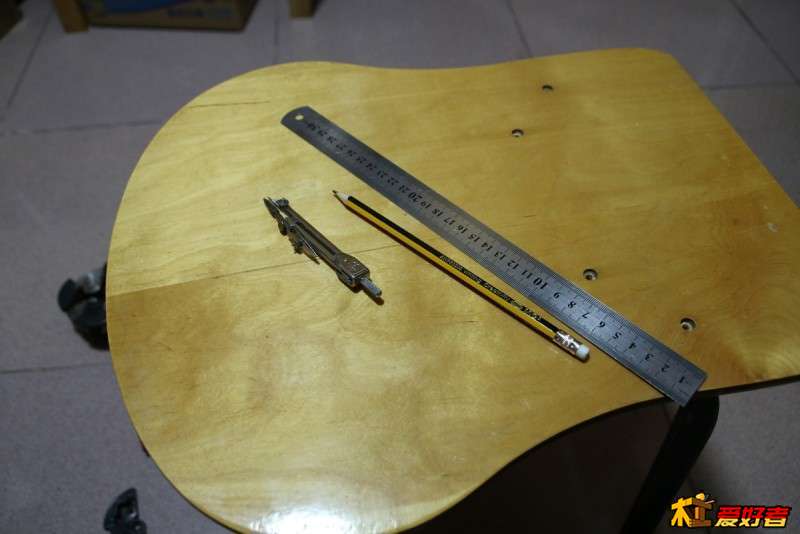

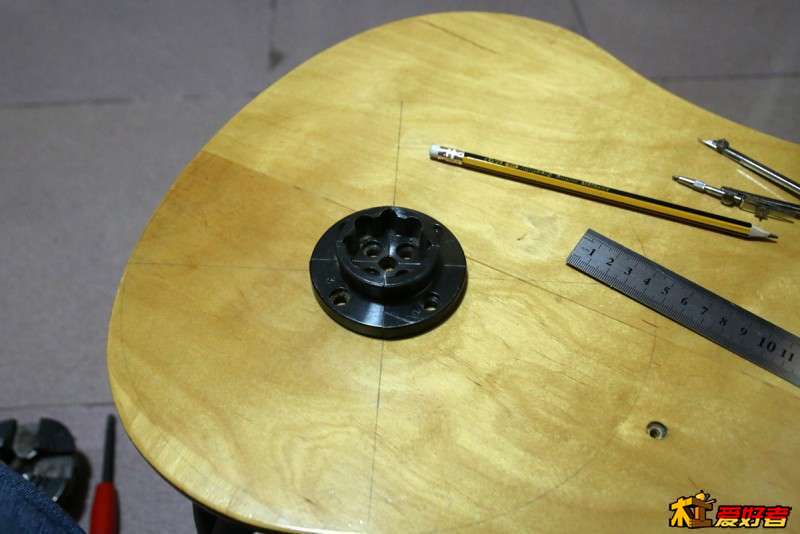

       在车盘子等直径比较大的物件时，单靠顶尖晃动比较大，背面粘木头用卡盘夹住可以解决这个问题，但最后去掉木块后背面也不好修整打磨。想着把原来的小卡盘改造一下，做成大卡盘，创意来自网络，材料是多层板，下面是一些过程图：      小区里捡到一块吉他的背板，感觉质量很好，厚度约10mm，一直放着，这次正好拿来用 。

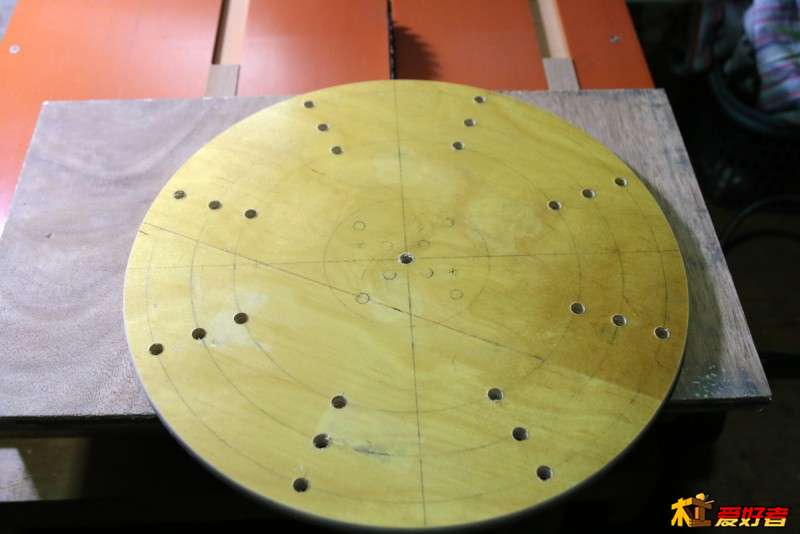

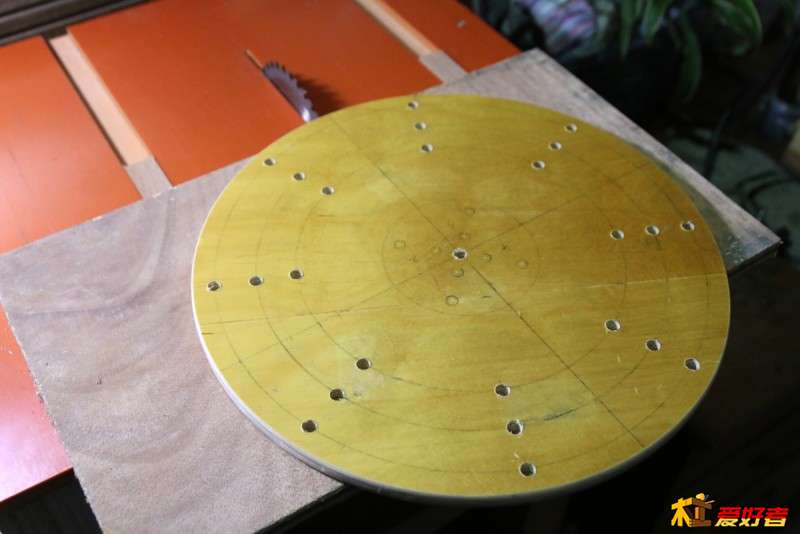

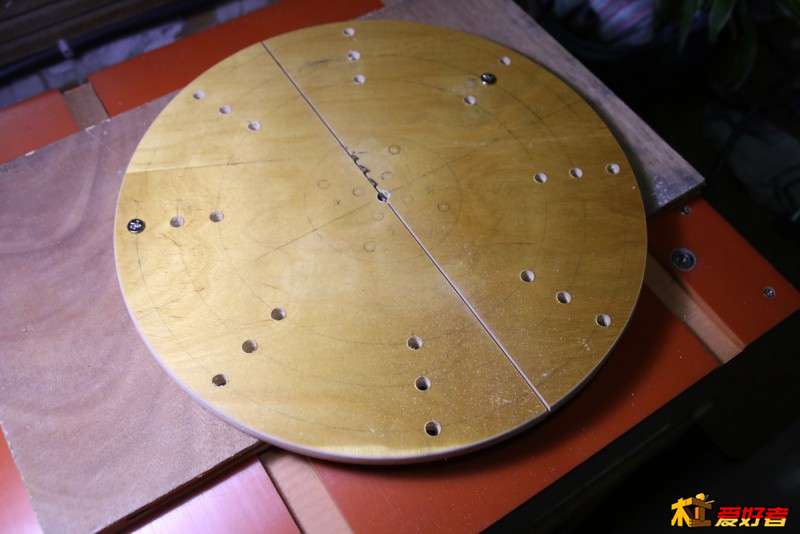

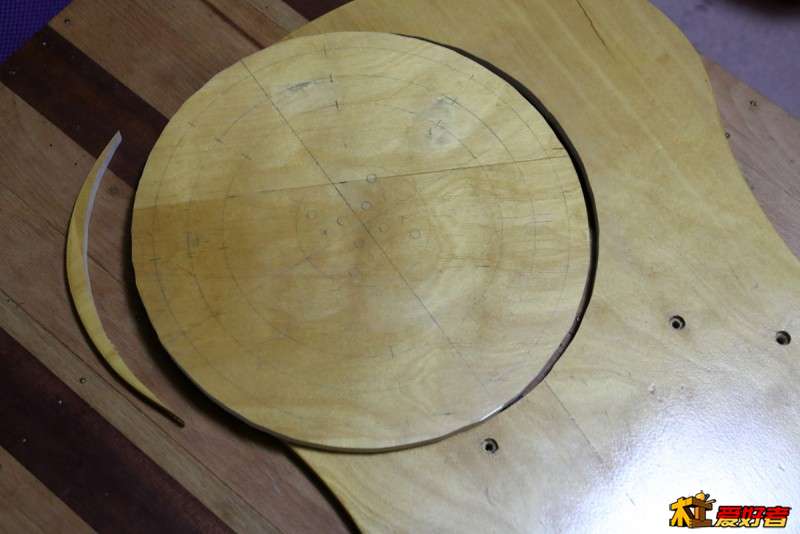

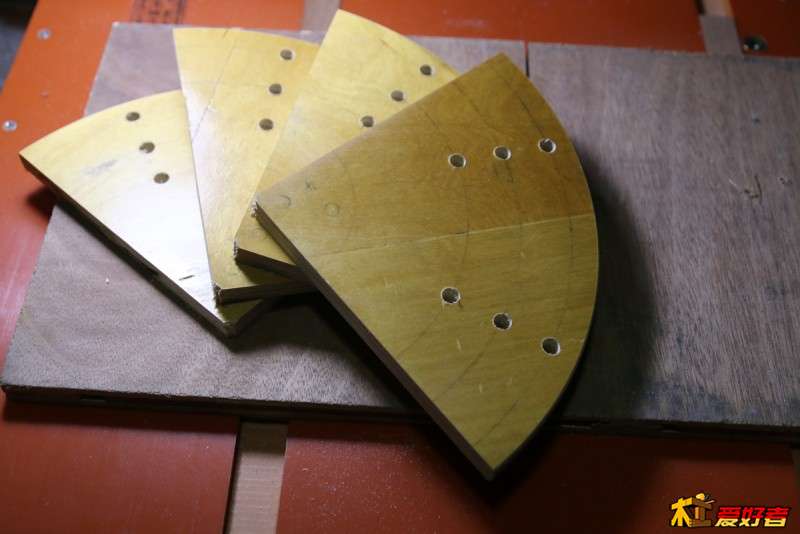

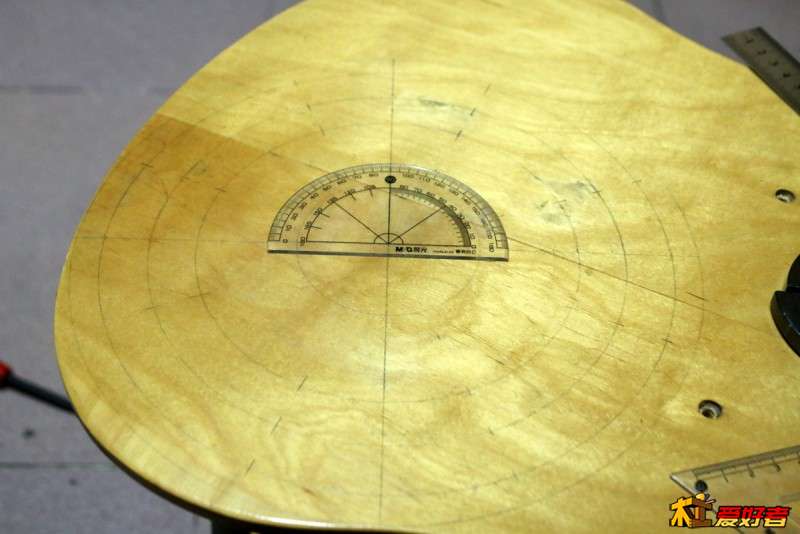

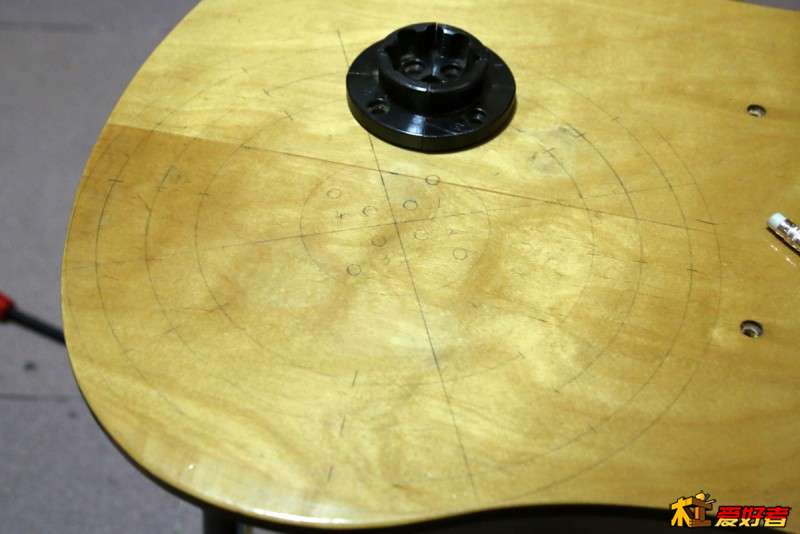

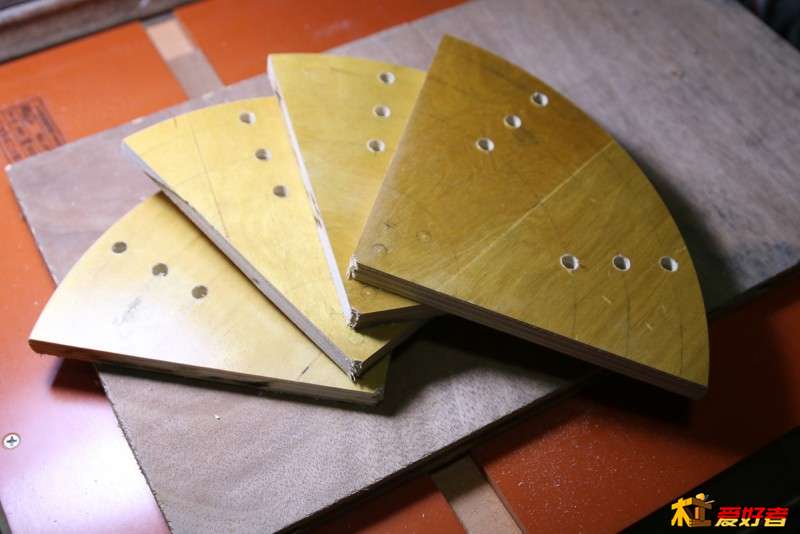

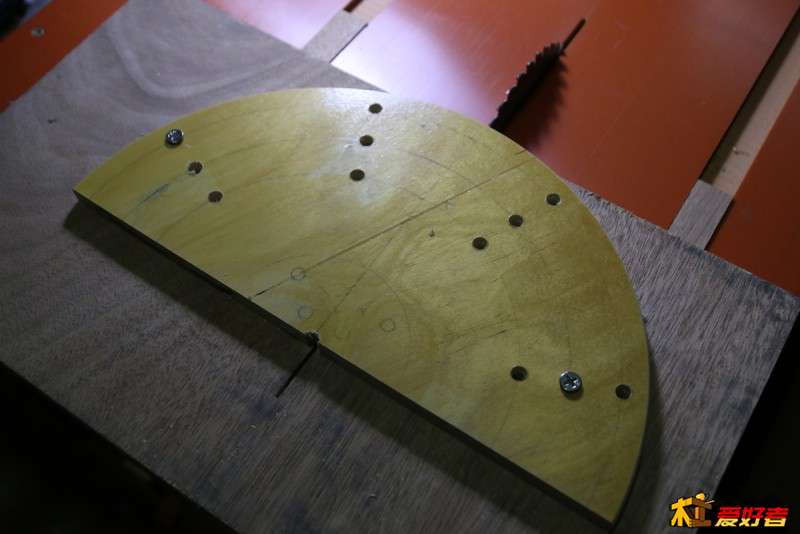

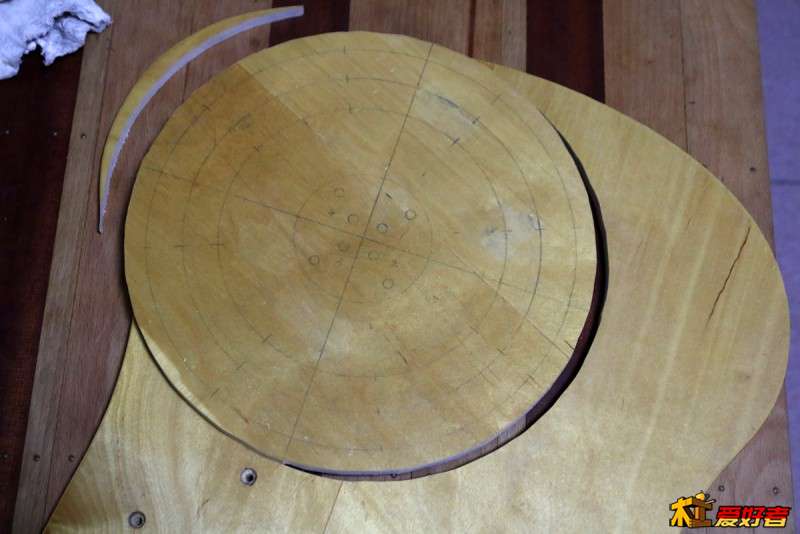

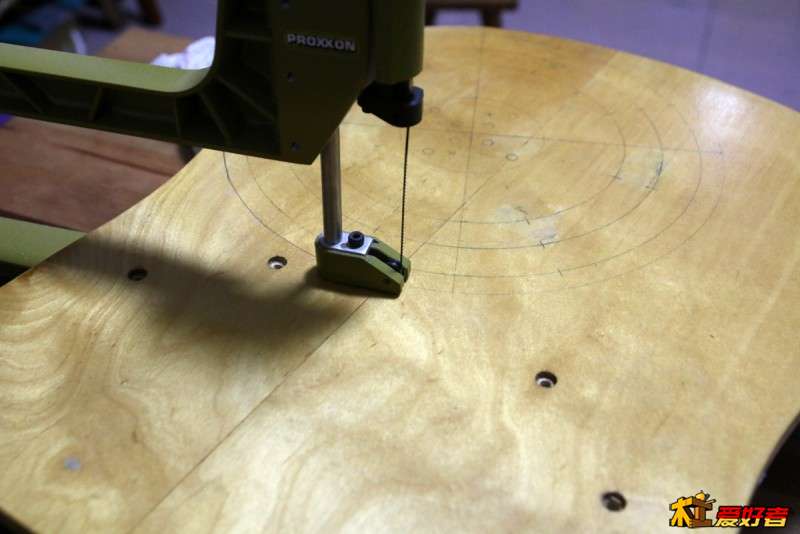

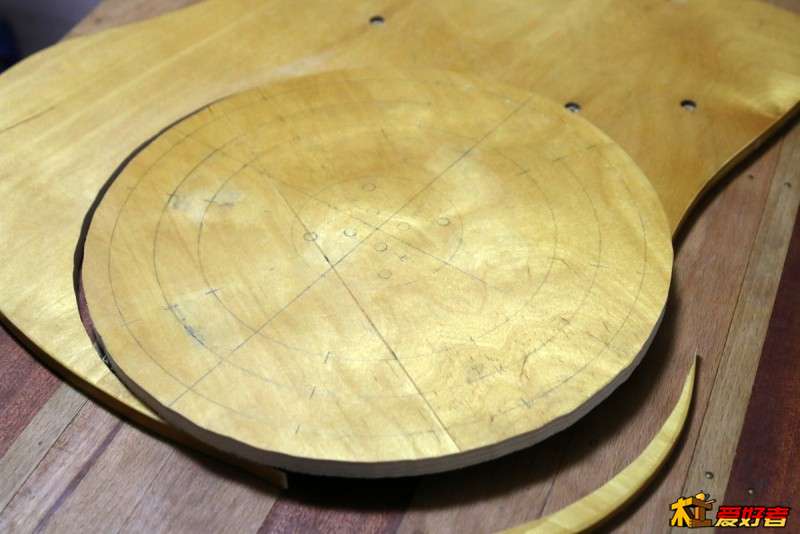

      画线，切割，打孔……

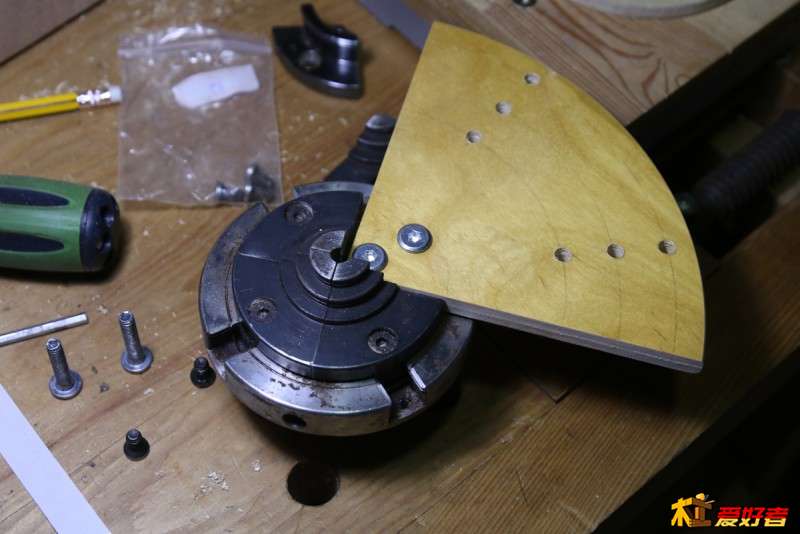

     安装试一下

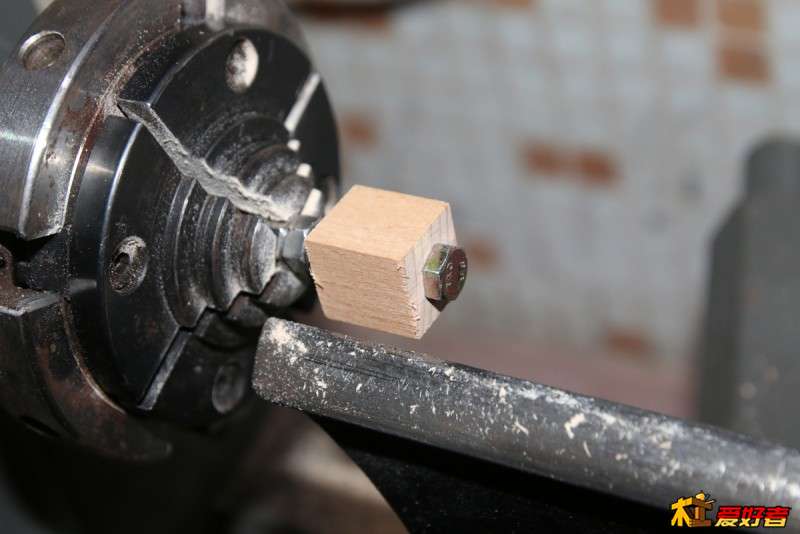

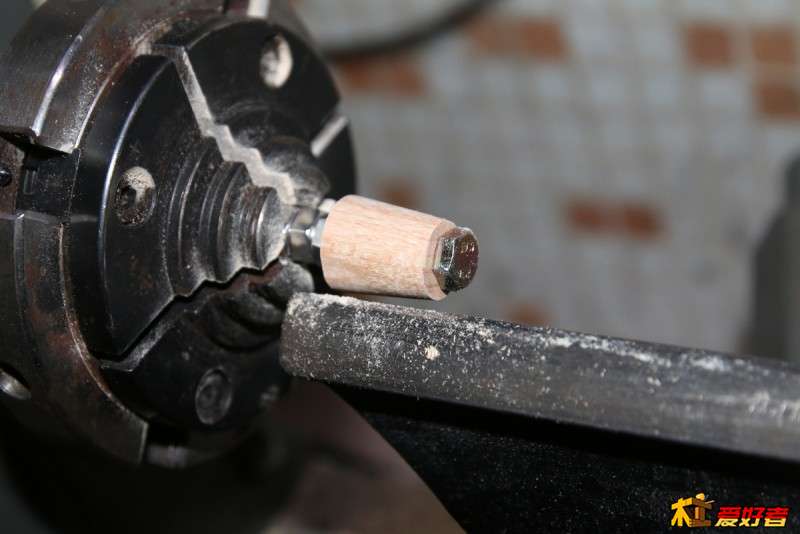

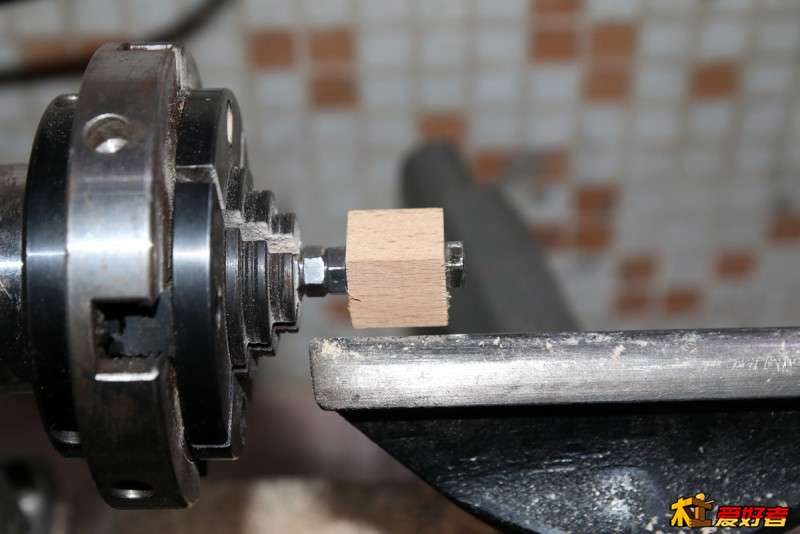

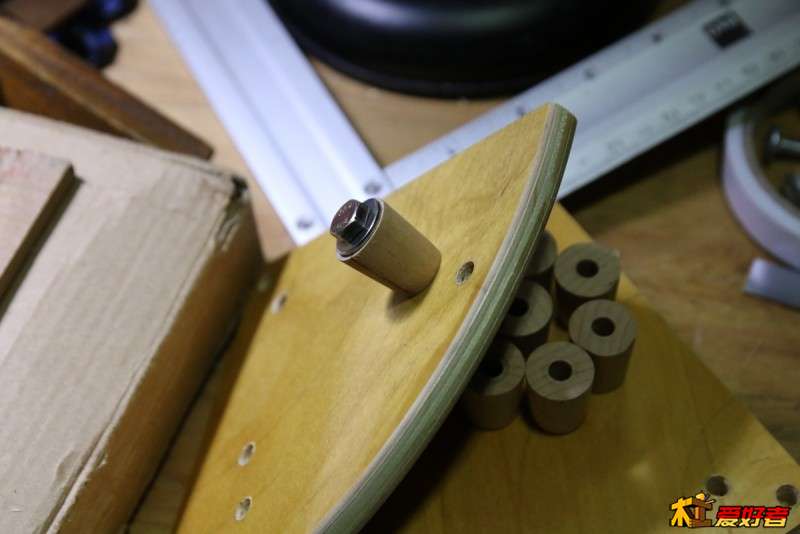

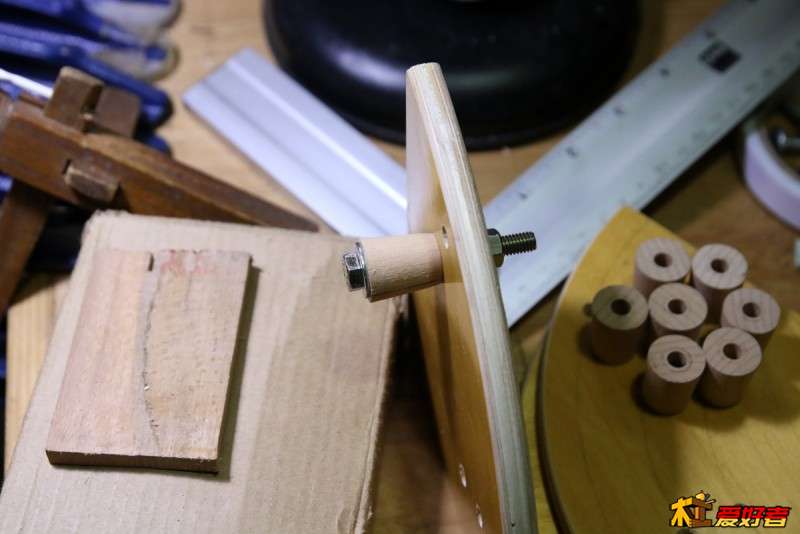

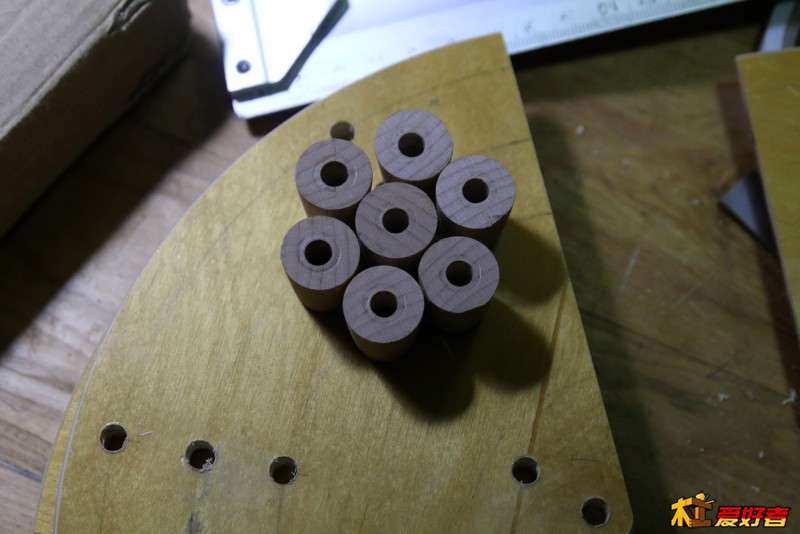

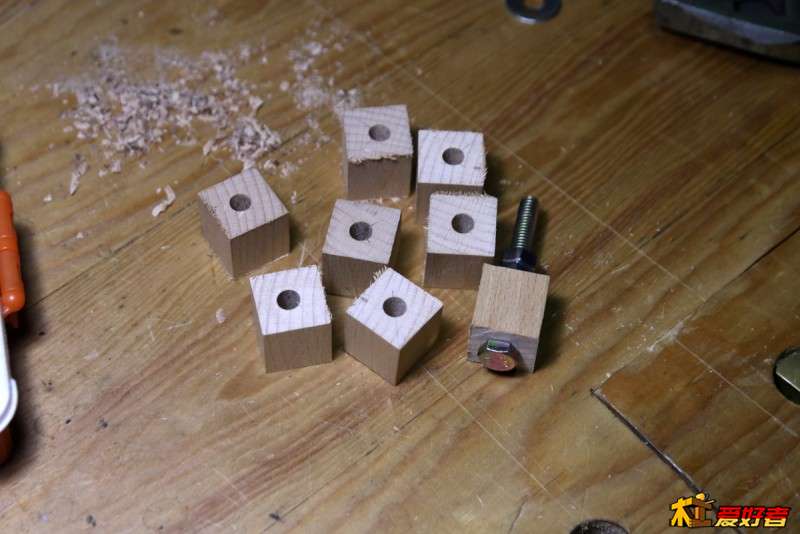

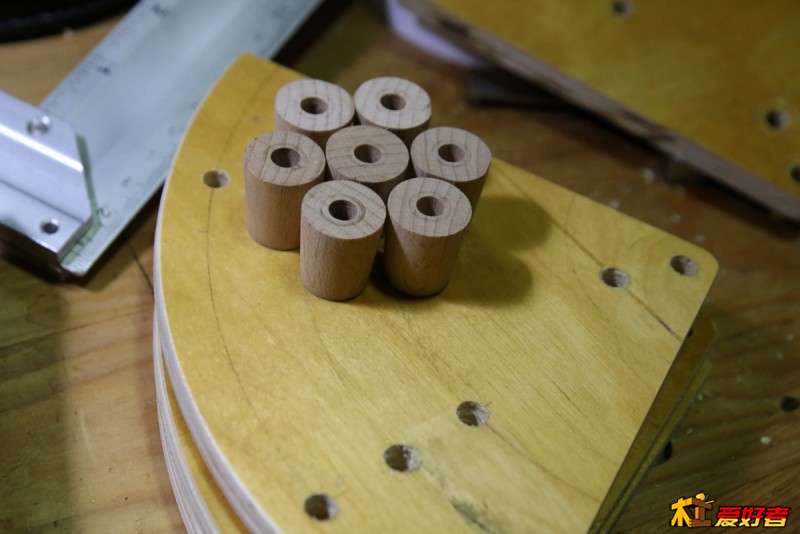

      上面的压块用榉木车制，车成锥形，能更好的卡紧物件。

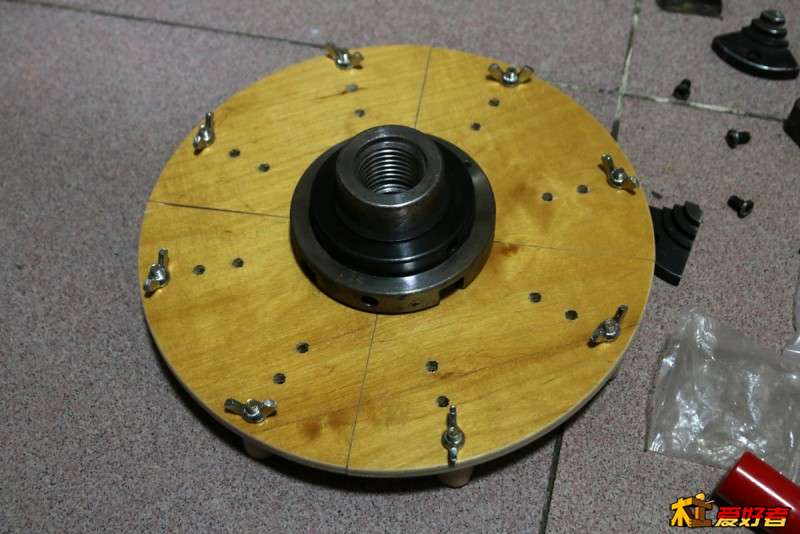

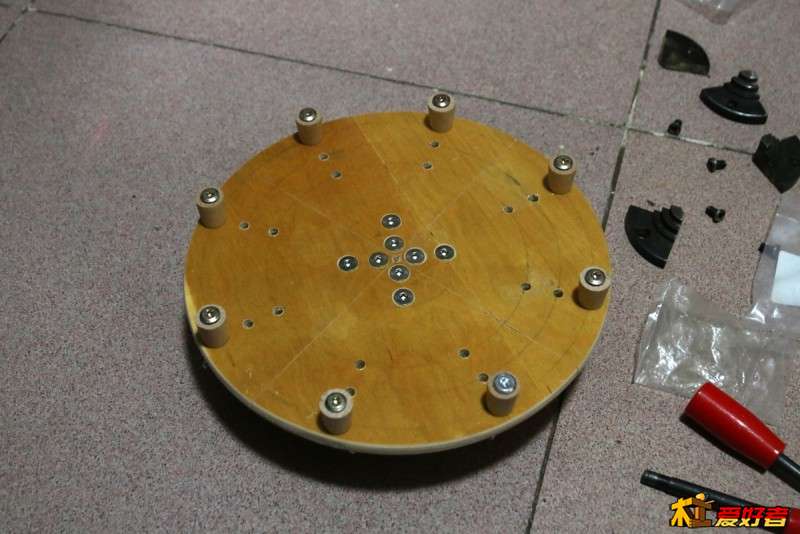

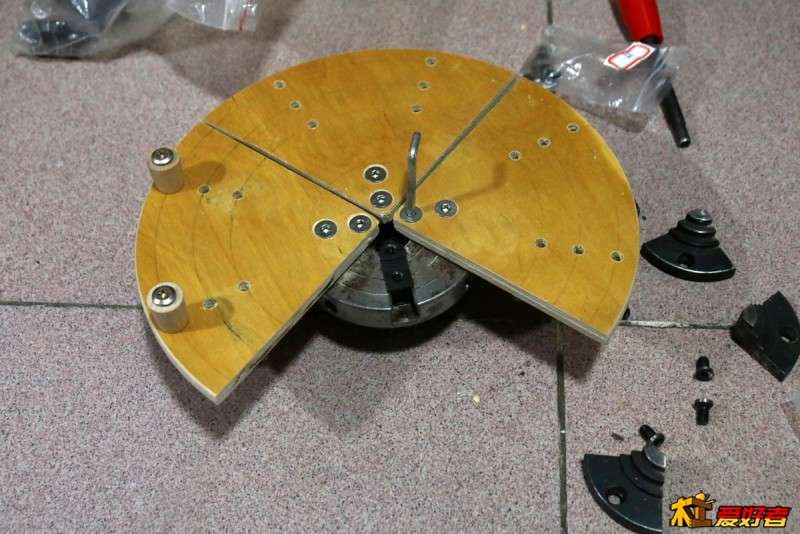

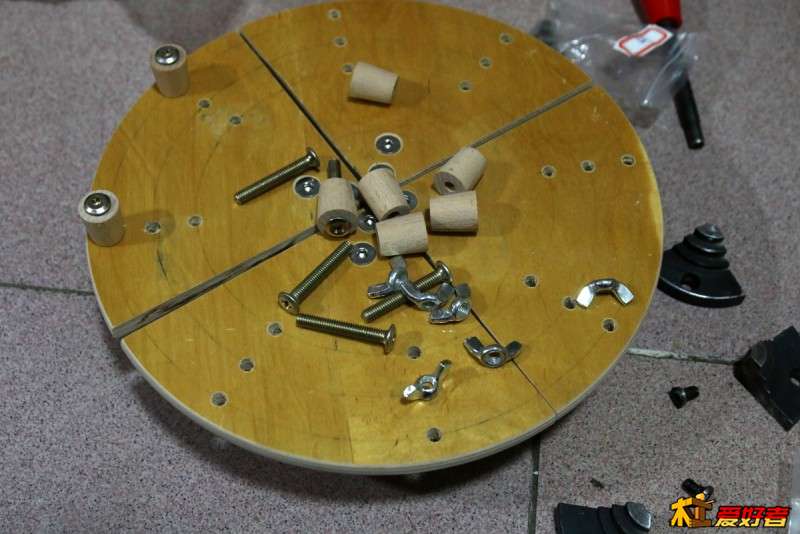

      全部部件完成，安装好

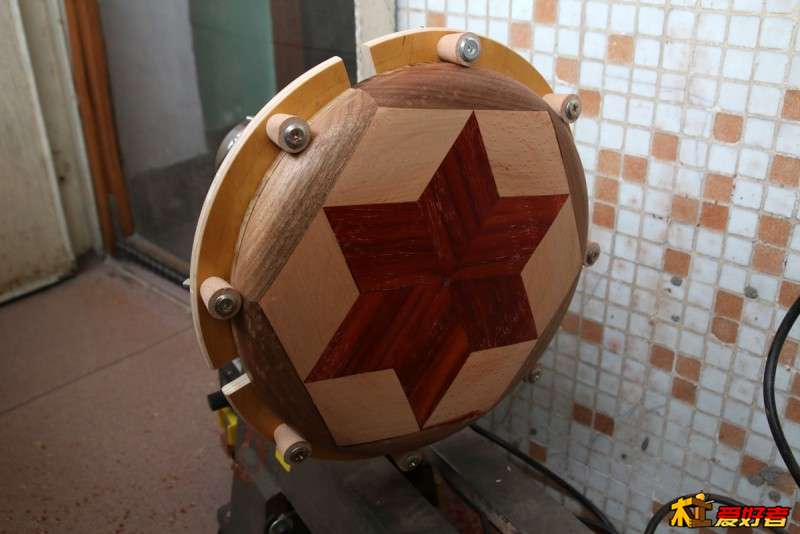

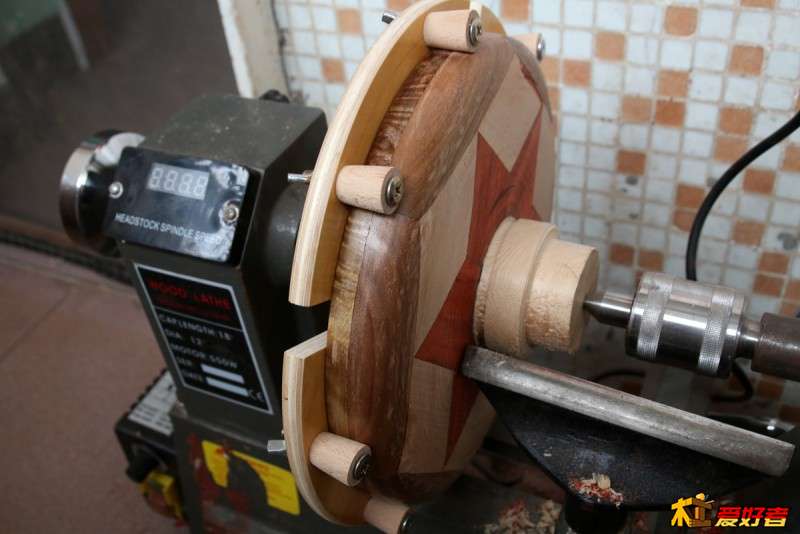

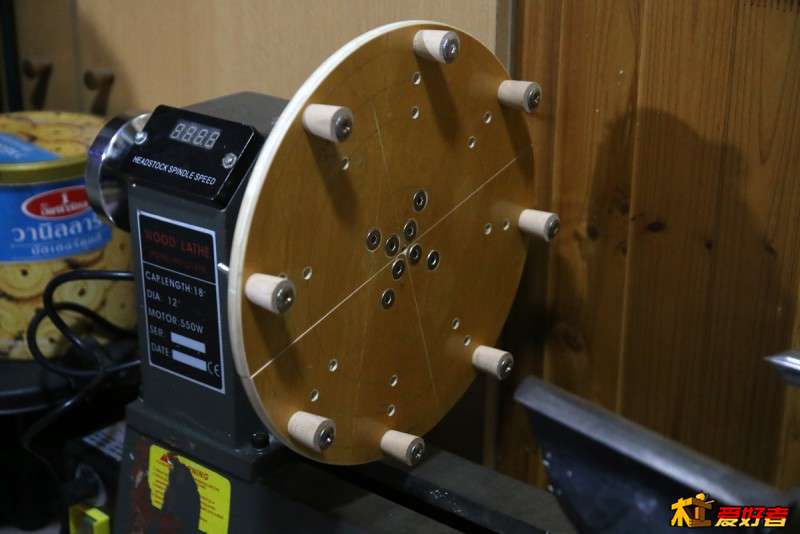

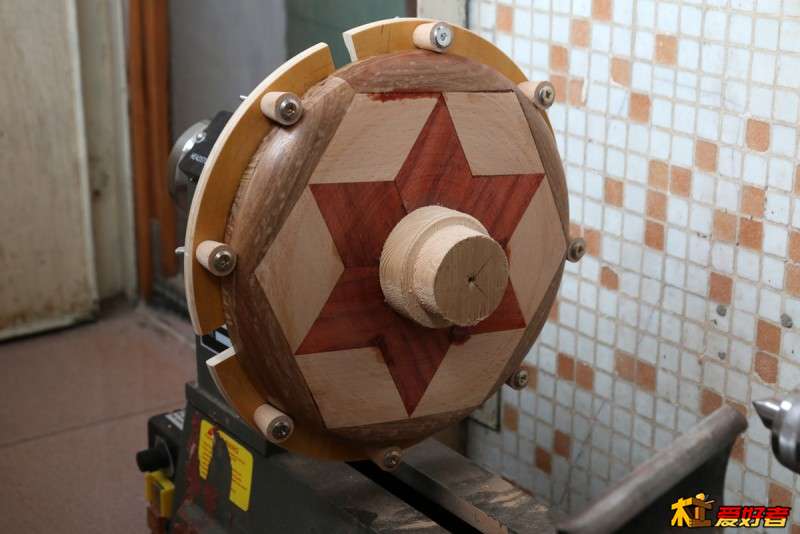

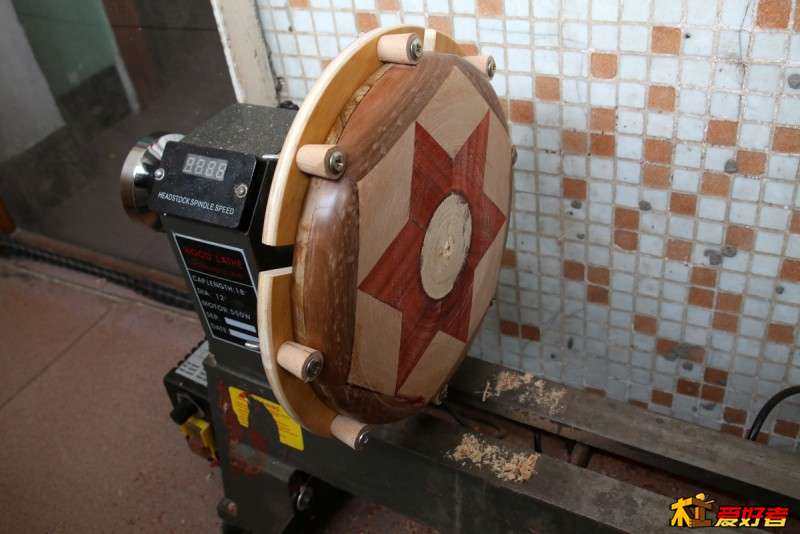

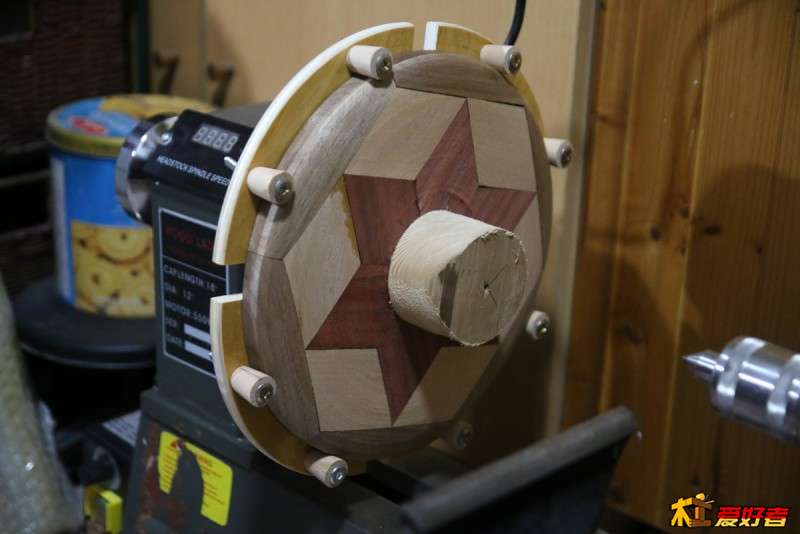

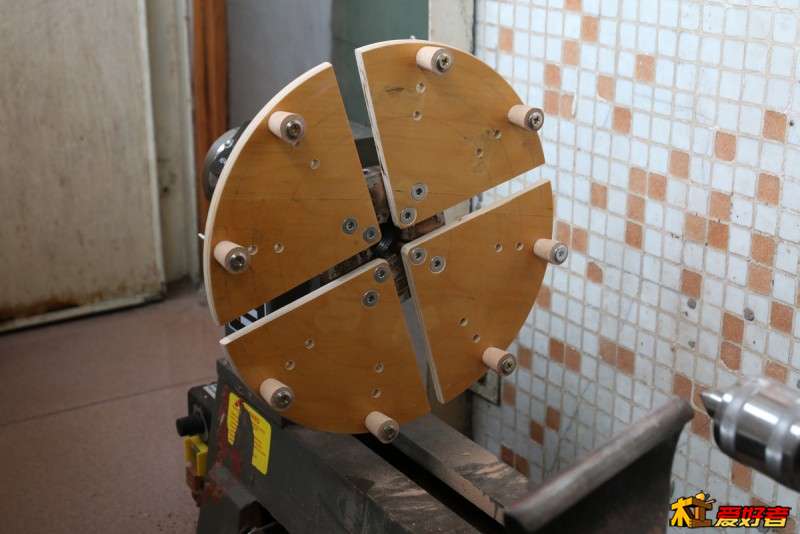

       上车的状态

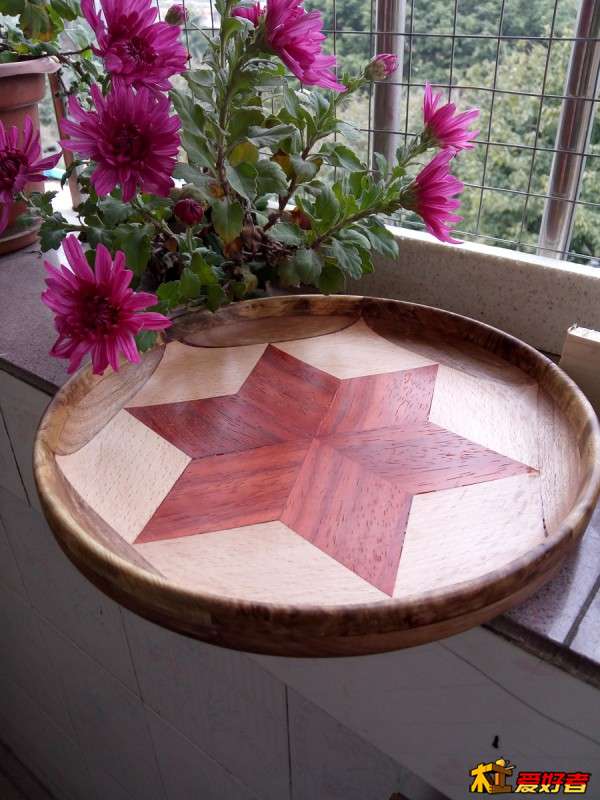

       卡盘直径25cm，完全打开可以达29cm，到小车的极限了，可以夹大盘子了

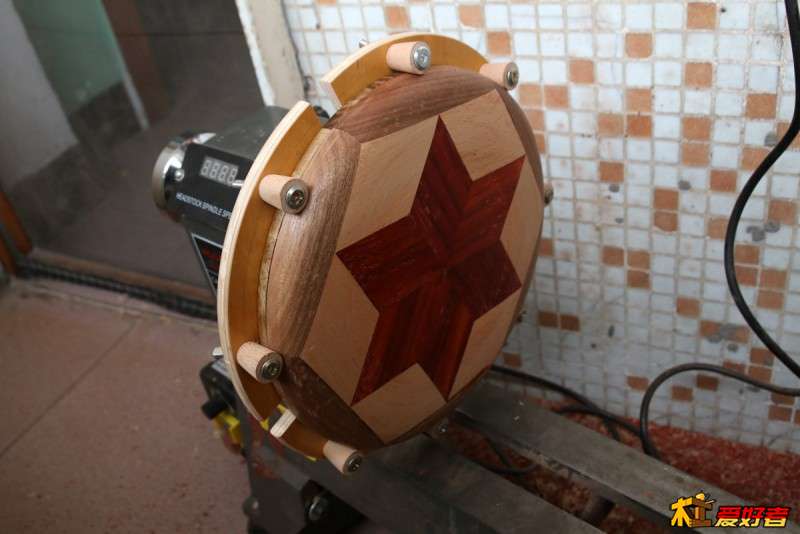

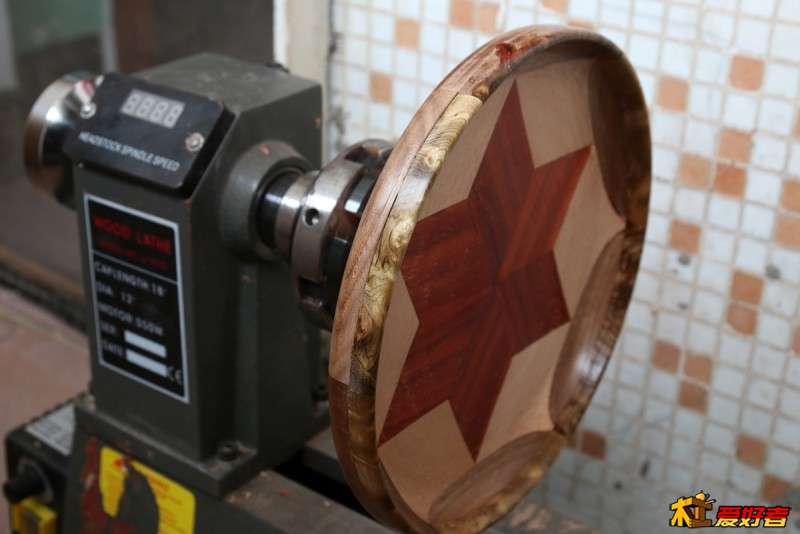

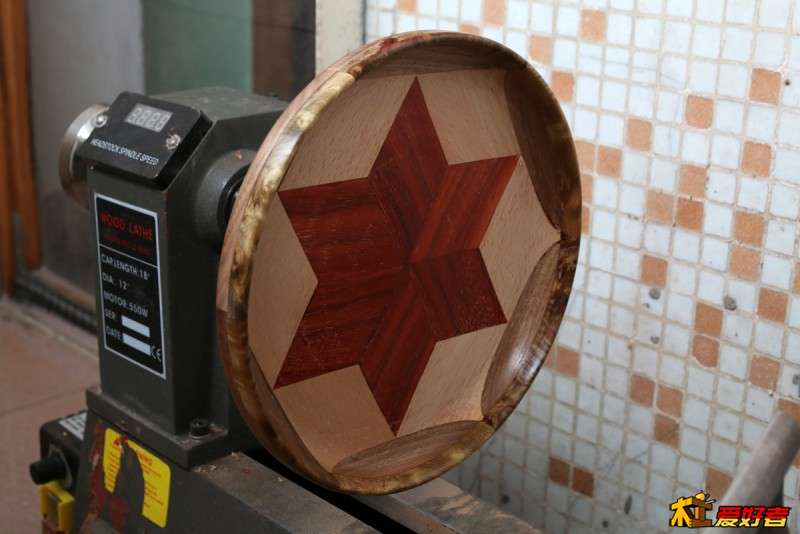

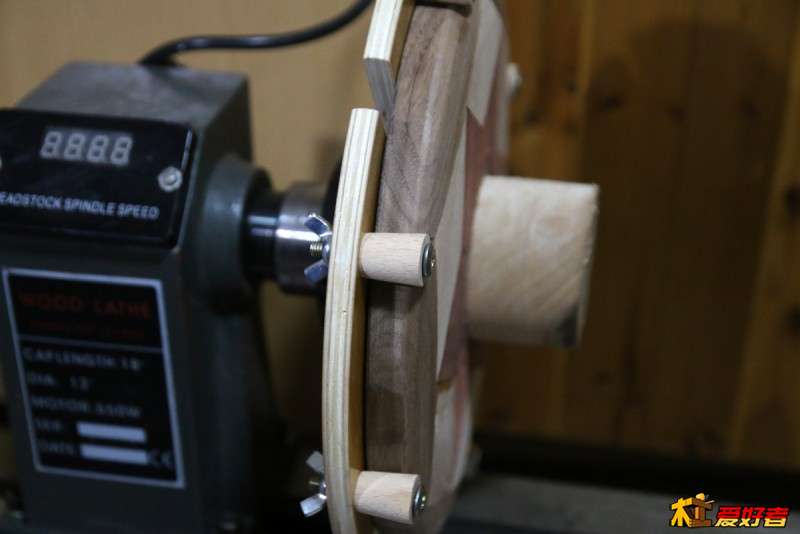

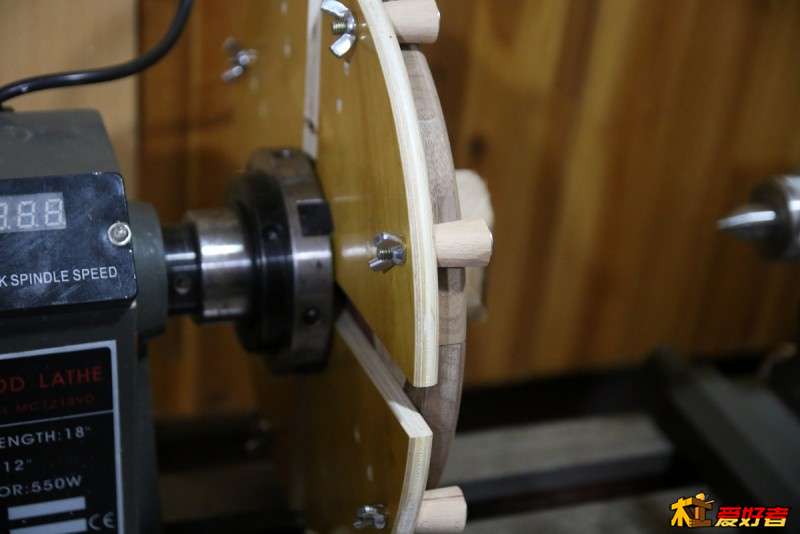

       盘子背面的切削打磨方便了很多，使用时压块一定要拧紧，检查后低速运转，运转很平稳。这个卡盘用来制作后期的修整，打磨简单用一下还是很不错的，如果考虑刚性，耐久性，要长期使用的话还是用金属的吧。










     谢谢您的观看！

cf0219

相当漂亮，DIY的精髓

symax

不顶不行，牛！

DDX

真心不错，有个建议，把多层板换成环氧树脂板（电木板），8个卡子用橡胶或pu材质的那就更好了，可以一劳永逸。

开心小岩

有才啊

锡钛镀锌

没有想到吉它的背板有这么厚。

电影上常看到用吉他打人脑袋，结果吉他背板打烂。看样子也是道具骗人手法。

8837

想法不谋而合，我想用电木板

阿牛008

牛人啊~~

hwj312hwj

没床的路过

逍遥钓鱼

做的不错  挺会玩   学习了

125区卖挂的

很厉害，安全就好

wsdty

真不错，如果 木板换成铁板、锥度的小木头换成呢绒，会更好，加油

广州小工匠

人才啊，手艺，想法真牛。

透明光

这样搞，别人商品，没人买了！

天高云淡天高

相当不赖啊，有想法，能实现。
