再上四面观音圆雕成品含四面观音招财进宝stl文件链接

zdzlxq

poloc 发表于 2015-12-30 21:55
刚忙完，回老师，我的机器是铸铝机架xy轴是1605丝杆，25的光轴，主轴是我自己在淘宝上买的300W电主轴，目 ...

MACH3的控制板你可以看一下这个帖子，MACH3的控制板一般有一个设置好的小程序如果能找到直接导入就行http://www.xyzdiy.com/forum.php?mod=viewthread&tid=5901。步进是多少细分的，电流是多少，这个必须搞清楚在按照系数去设置脉冲，还有最厉害的就是干扰问题了。滤波器。磁环在我的机器上用的不少啊。电主轴不要和你的控制板共用一个电源，有刷电机运行时的干扰很厉害的，还有如果用的MACH3你得看看破解好没有。逐步排除法去搞清楚情况，不开主轴加入程序运行，看看还会丢步吗？速度能调高不能
* ?# i) v3 L1 G# Z8 Q  l1 Z) ^! m

poloc

zdzlxq 发表于 2015-12-31 06:55
用的什么的控制板呢？

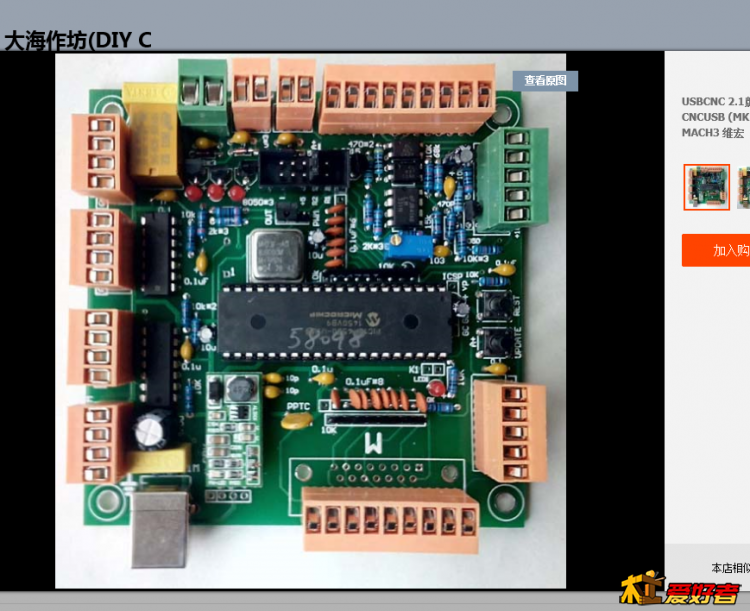

回复大师，我用的是大海的USBCNC，100多块的那个，我说的电流不是电机电流的大小，忘记是驱动还是控制软件里，好像有个半流设置，是板子上的，现在用的8细分。

3 z  F5 S/ c: ~2 Q% M7 G
" q3 K% f3 M- G% e& U, T

poloc

zdzlxq 发表于 2015-12-31 06:55
用的什么的控制板呢？

% e$ A: f) H2 j% a可以把你USBCNC设置给我个截图吗。有些问题我不知道怎么问。呵呵。还有，买大海卡的时候有个5v的继电器，不知道怎么接呢，别人给我的回答专业词太多，还不如直接来图直观，我看着线路自己在捉摸

zdzlxq

poloc 发表于 2016-1-1 16:52

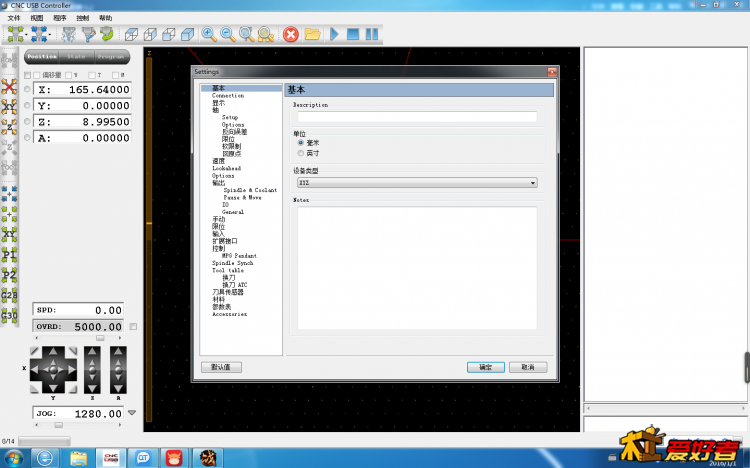

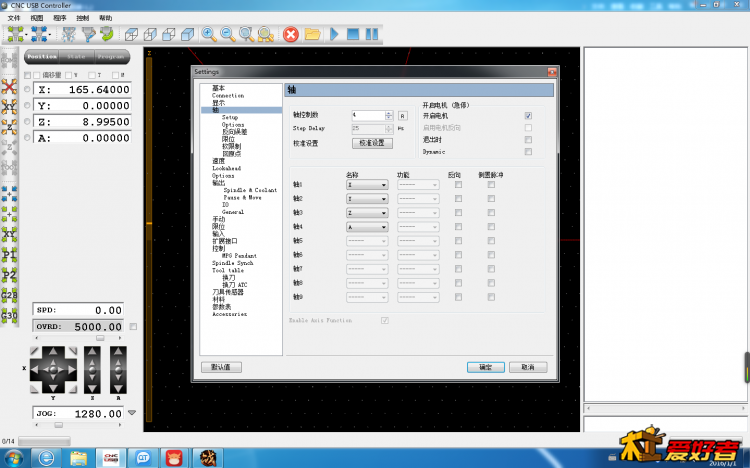

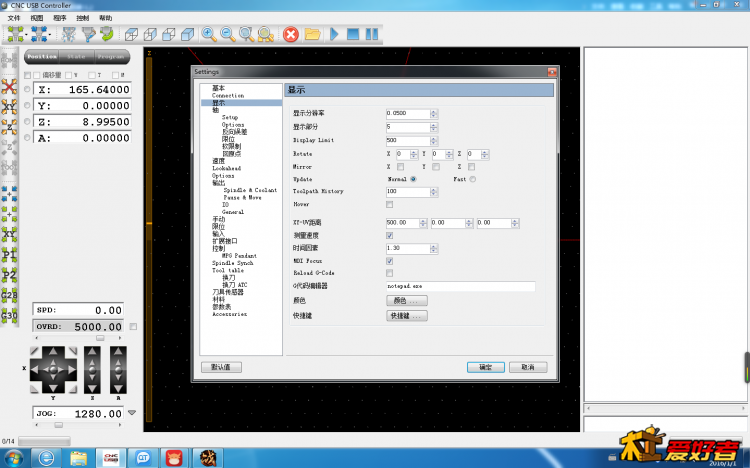

* m0 X3 y- A8 i可以把你USBCNC设置给我个截图吗。有些问题我不知道怎么问。呵呵。还有，买大海卡的时候有个5v的继电器， ...

- Z# w6 B1 T, M  p1 x这种板子最怕干扰。我没有接继电器。 加工速度还是很快的，在另一台机器上四面观音3.5小时在他上面2.5小时，关键是根据丝杠、步进细分做好脉冲设置

poloc

zdzlxq 发表于 2016-1-1 19:51
这种板子最怕干扰。我没有接继电器。加工速度还是很快的，在另一台机器上四面观音3.5小时在他上面2.5小时 ...

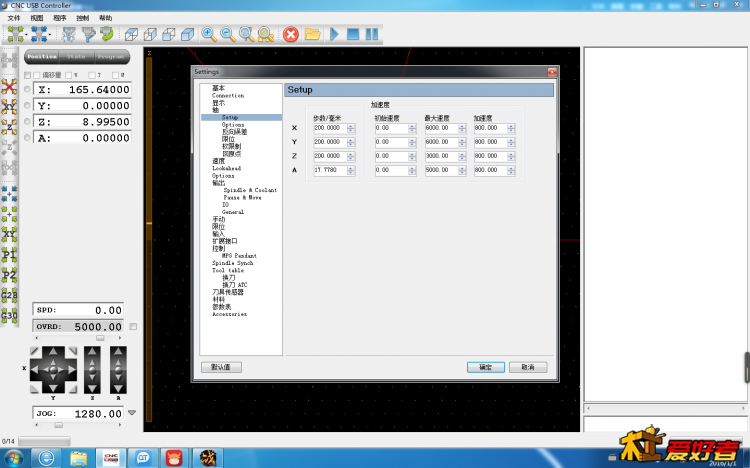

你看这里我的设置正确么？
& @7 G  S9 s- J9 O1 z+ h6 w

zdzlxq

poloc 发表于 2016-1-2 00:32
- u5 C* Y7 F* y2 ~# z你看这里我的设置正确么？

很好啊，你的机器前期不要把加速度调的太高100左右就好，后期慢，慢加

zdzlxq

zyif0217 发表于 2015-12-28 21:24
9 Y5 h! p4 T/ ?- }5 Z唉，好希望再多一轴啊！
有没有三轴就能雕出来的四面像呢？

1 I/ b0 Y5 s, y5 s5 M9 s+ B6 N% W400多元就能搞一个A轴了

zyif0217

zdzlxq 发表于 2016-1-2 20:16
400多元就能搞一个A轴了

- n! ?" F6 ?$ L4 D6 P- i; A: K我的机器受点限制，Z轴行程30mm，活动空间也不大，很难加A

poloc

zdzlxq 发表于 2016-1-2 18:37
很好啊，你的机器前期不要把加速度调的太高100左右就好，后期慢，慢加

好，这几天没刀了，刀回来了继续。问下你，我最近听到Y轴好像在响，到底有什么办法才能完全把电机和丝杆调的轴心同心呢？二手鸡架，真折腾人呀，铸铝的，我也没有修改的条件，真担心是那里再出问题

zdzlxq

y轴有声音好几种原因，丝杠螺母积灰太多、轴承问题，联轴器等等。慢慢排查一下找到原因逐项排查

dragon

这个四面观音非常漂亮

renhua18

好人啊 ，谢谢楼主分享
