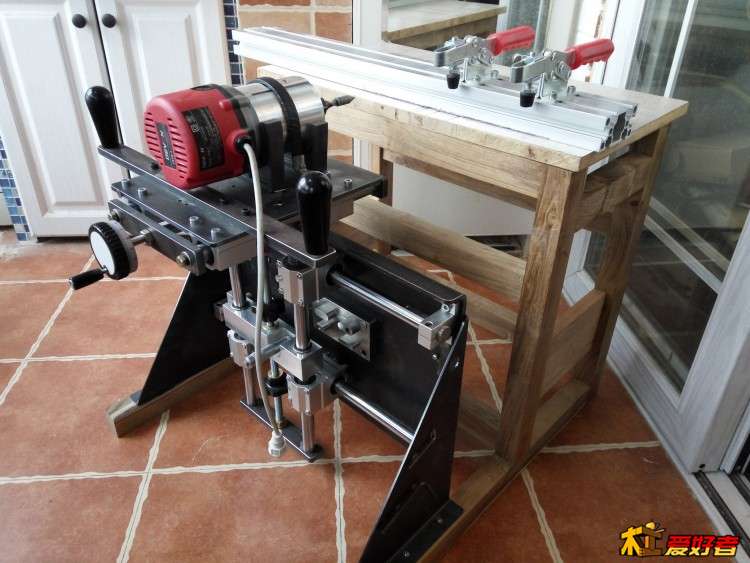

继上次推出倒装开榫器后，得到了木友们的认可，也有很多木友提出很多不足：如不直观；过长的工件不适合；对刀麻烦等，尤其还要倒装电木铣台。多数木友觉得侧装更理想，我觉得木友的建议应采纳，不足之处就要改进，这样才能更实用，更完美。 经过这段时间颠覆性的改进，新的侧装开榫机终于定型了。废话少说上图：

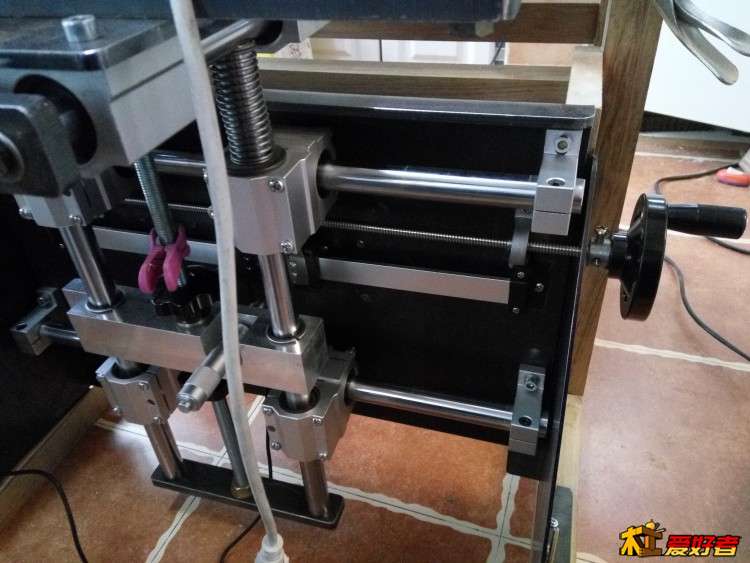

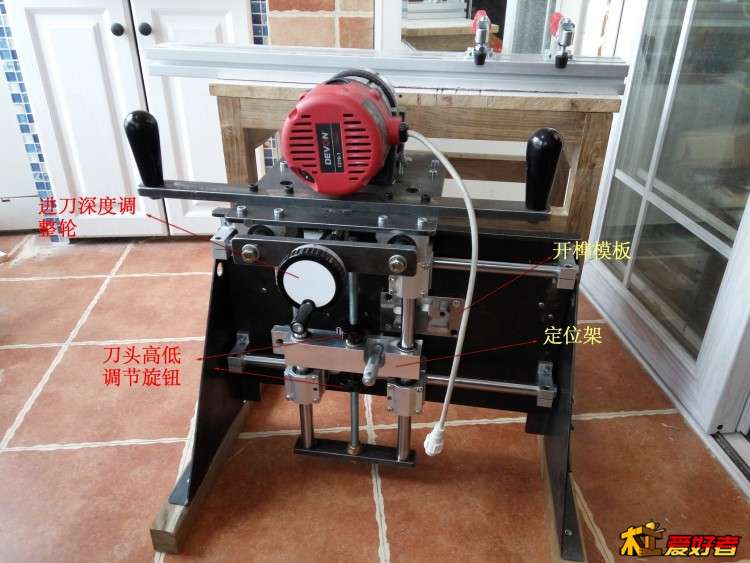

! |7 a+ O$ `0 D( X8 b4 o这个开榫器结构并不复杂，底下的四根光轴和可调间隙的直线轴承组成了类似电脑雕刻机的X、Y轴，上面的两根光轴就是Z轴，由于这种结构摆脱了侧装常见的龙门架结构，所以更直观、更易操作。
# N: M# h$ n8 d" Q) P$ l
5 h1 b# d0 v# k: l6 l9 G

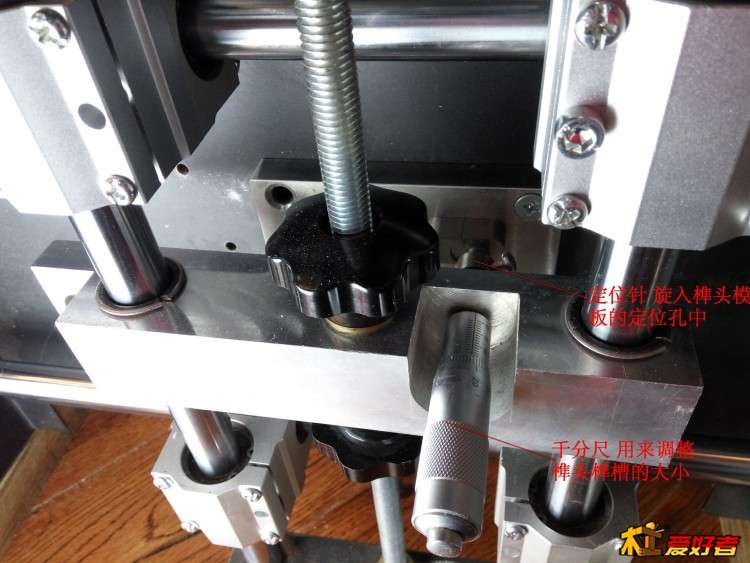

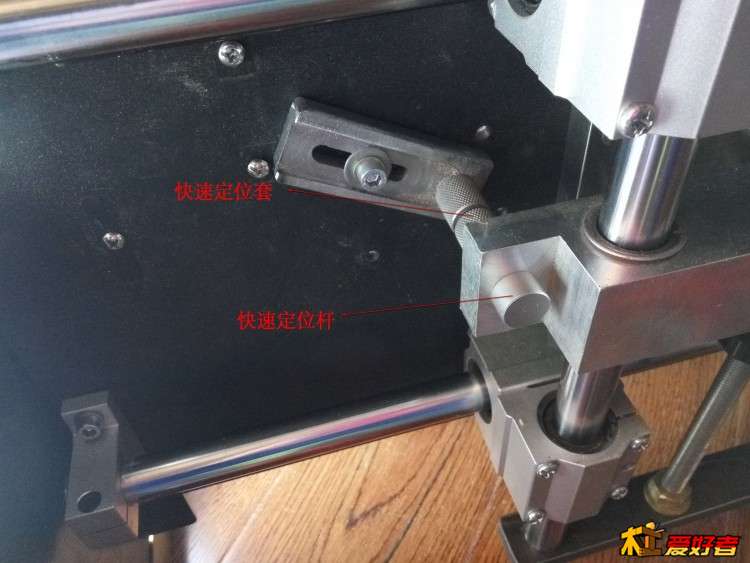

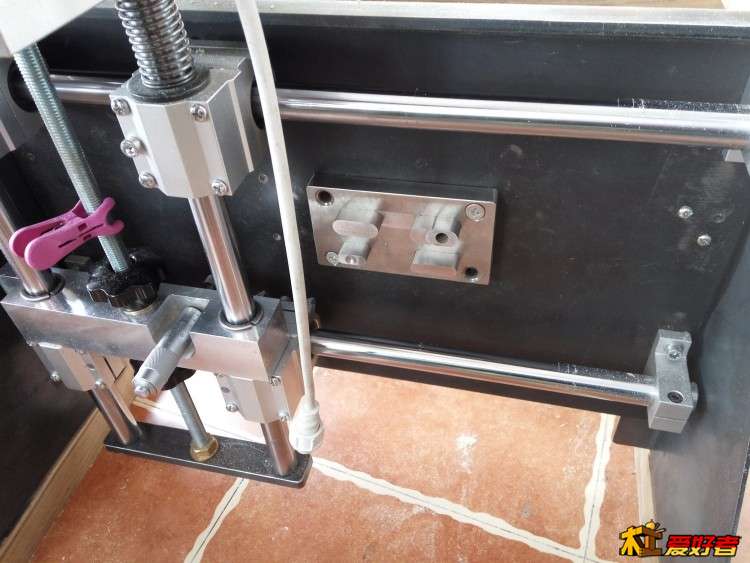

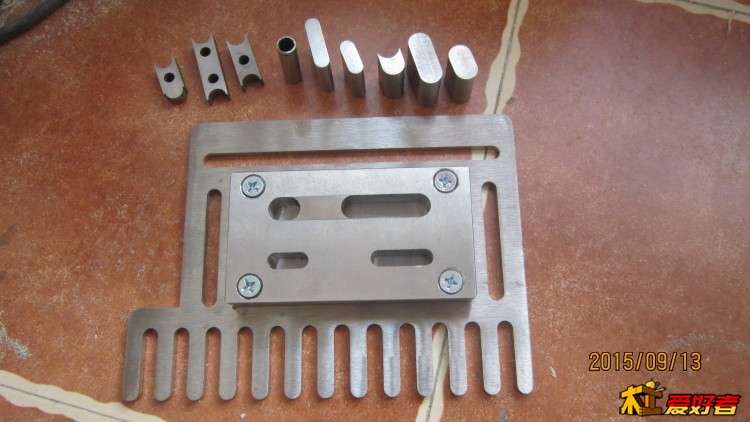

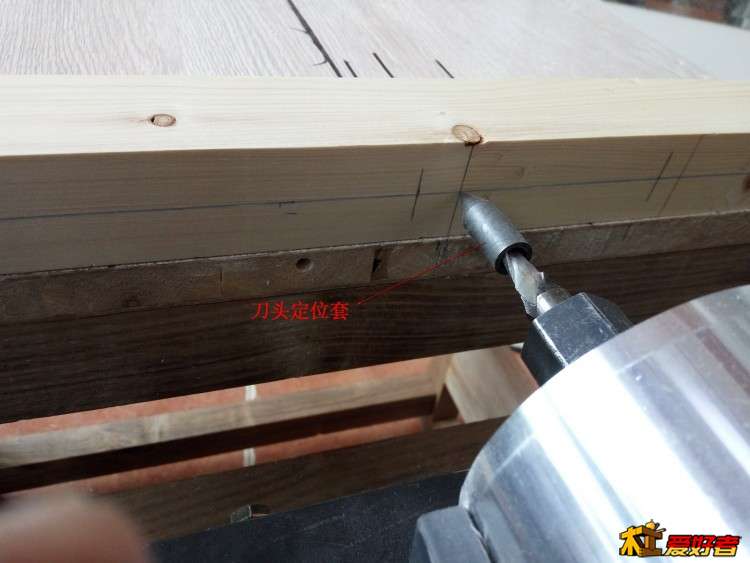

这个开榫器的模板和我的倒装开榫器是一样的，只是定位方式改进了，采用了和FMT一样的画十字线定位。先将定位针旋进12X20、8X20的榫头模板正中的定位孔中，再将快速定位杆插入，锁紧快速定位套（这样做是因为不用每次都用定位针旋进榫头模板的定位孔中来定位，换工件后只要插入快速定位套就可调整刀头的位置）然后刀具上套上定位套，调整中间丝杆上的两个上下调整旋钮调整刀头对准十字线的中心即可。
' C4 Q* X2 m: e5 O5 I# L

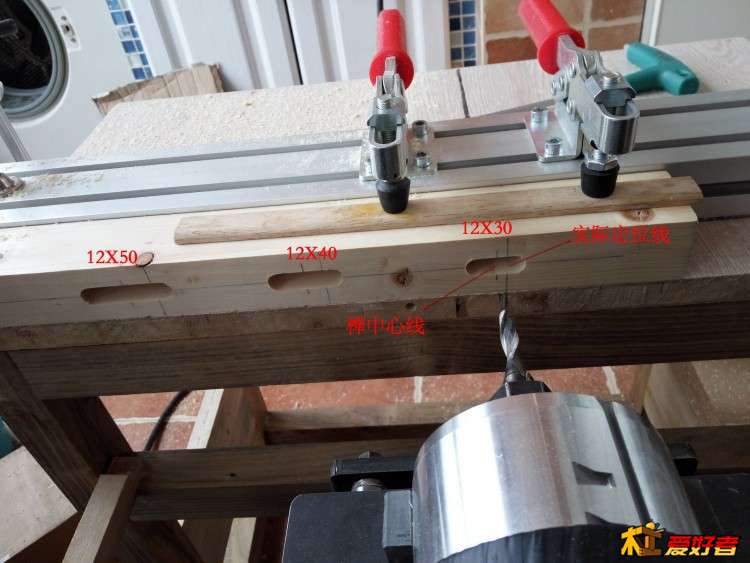

2 W' T, X) j2 x/ k2 y+ l, u开榫模板有12X20、30、40、50、80和8X20、30这几种尺寸所以榫头定位孔开到了12X20、8X20的正中心，所以其他尺寸的定位线只需要移动5,10,15mm等即可。

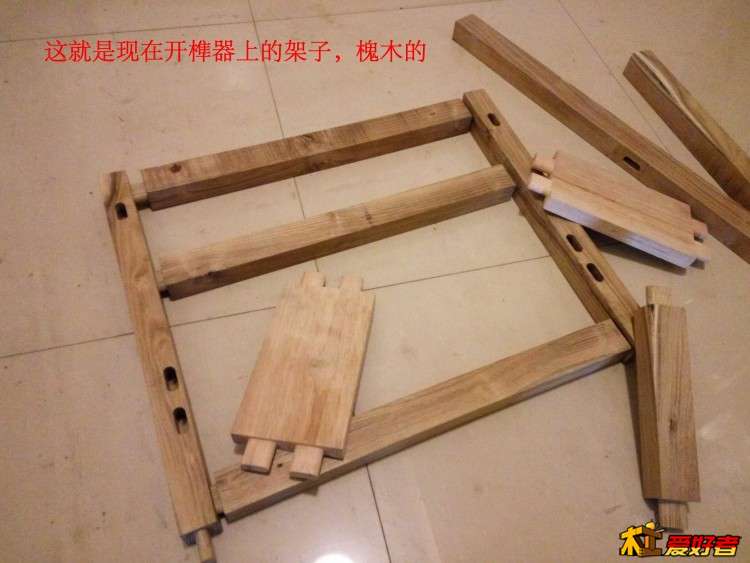

& D- h% _+ t" a/ i+ J- H先上双榫槽和双榫头的视频（不会传视频有点不清楚，本来很清晰上传转码后就不清楚了，正在琢磨）* z' `5 k" ^, R
6 q% f, A) a; C, n' b- H9 ^/ ]4 g8 S9 Q. r8 z! p
; `9 S( T$ c9 A: s# w3 U
- S8 c/ A. N- o* j; ~
' {: Y; h/ P' f, M n
这个开榫器在X轴上装一根精密丝杆后就可实现下面的几个功能
6 W- G* N6 j) E$ N
9 P' s7 }3 P9 \# `, |4 o

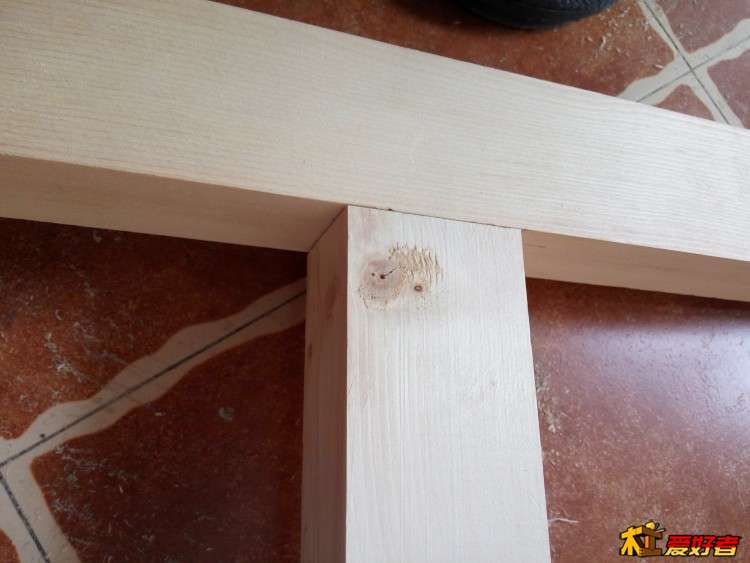

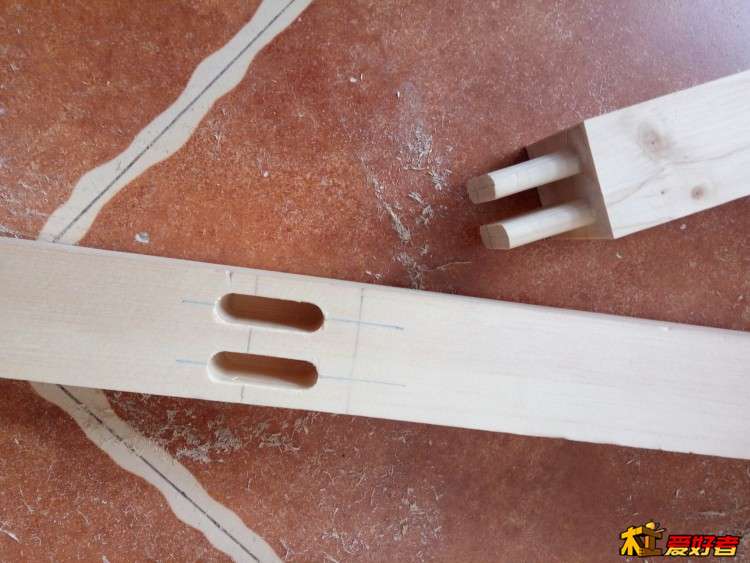

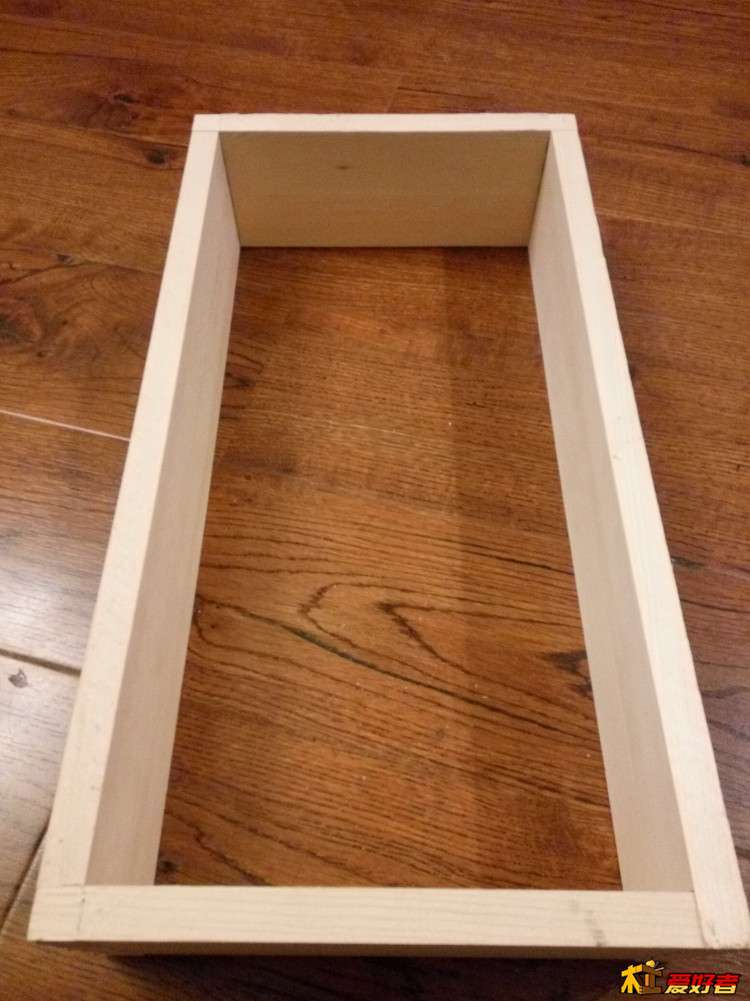

/ X) P' _2 e( _4 }1、圆木榫

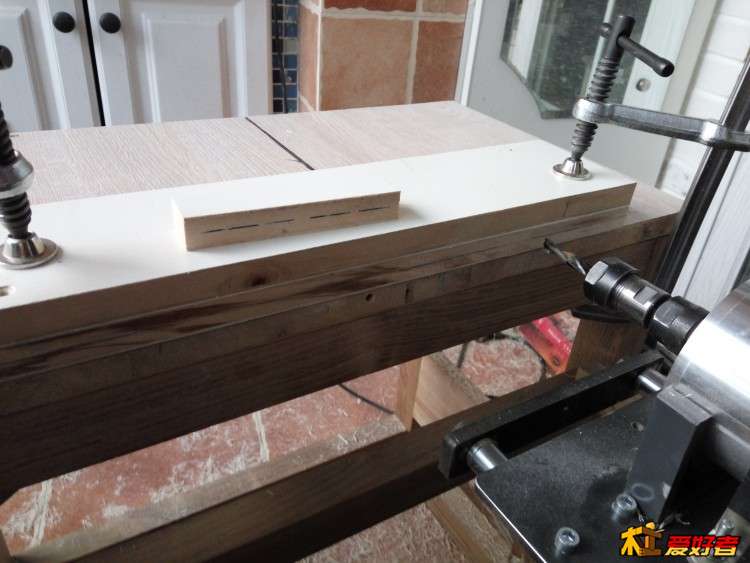

1 E8 {; w& h* Q% o& ^1 f8 E先选一块和大板一样的小料头，在小料头上画一道中心线 用这个尺寸在其中一块大板上也画一条中心线，然后把钻头对准大板的中心线先钻一个眼，然后把小料头垫到定位架和下面的直线轴承中间钻上面的板。还是上视频直观." c& R# h7 X9 e, b; k# n
7 S8 E# p0 M% h; U; ?6 s

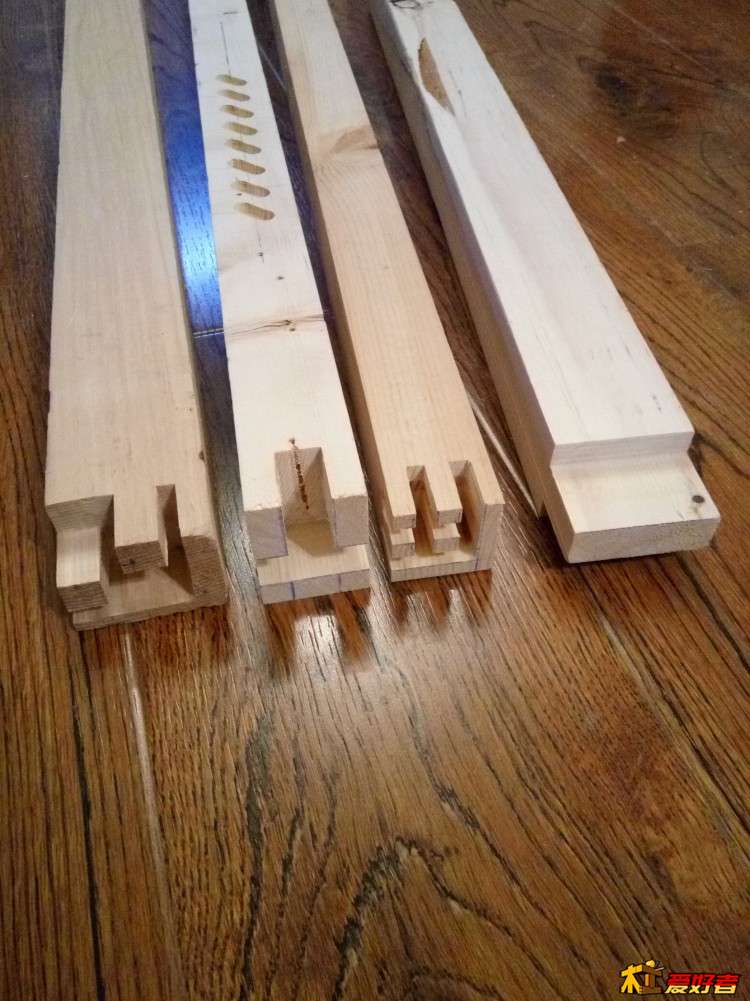

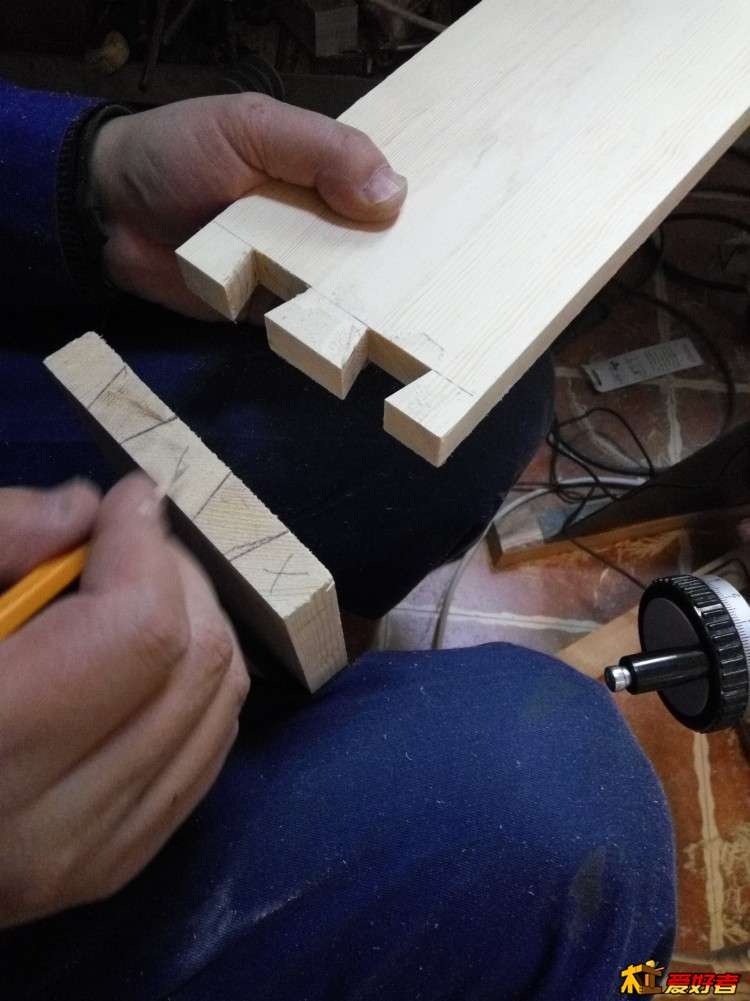

2、直榫

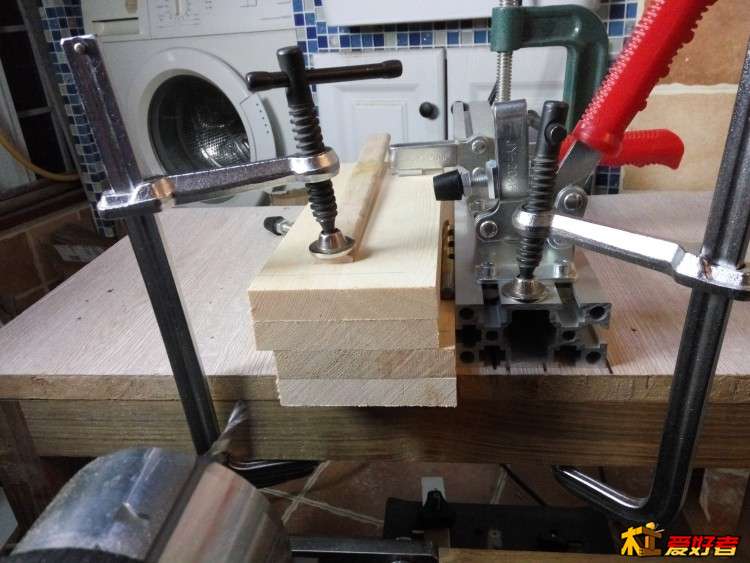

; ]4 K3 b e, ~/ _; m1 t: ~可以四块板同时开，上面的两张和下面的板错开一个刀头的尺寸，直榫用手摇记圈数容易迷糊，装上数显尺是最好的
2 Y9 e/ }- N/ f; }& o7 M" B
; r7 x# T5 T. @$ d
$ J; s; Z3 Q# [" i4 q% }

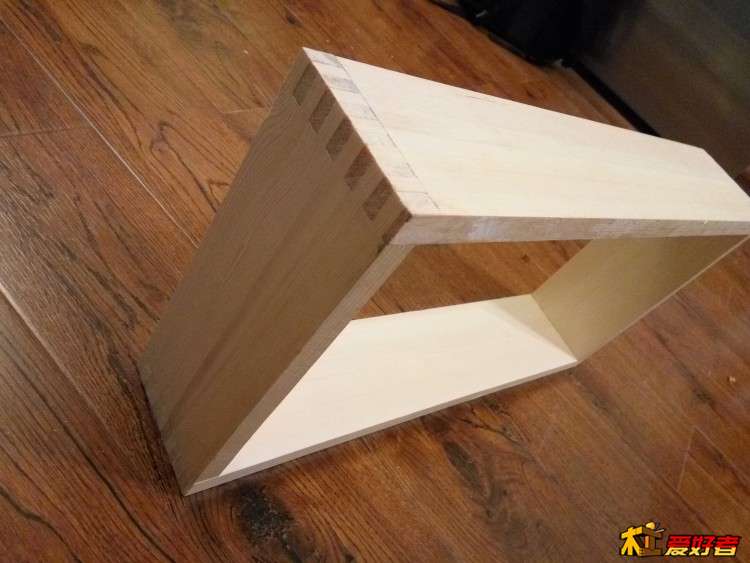

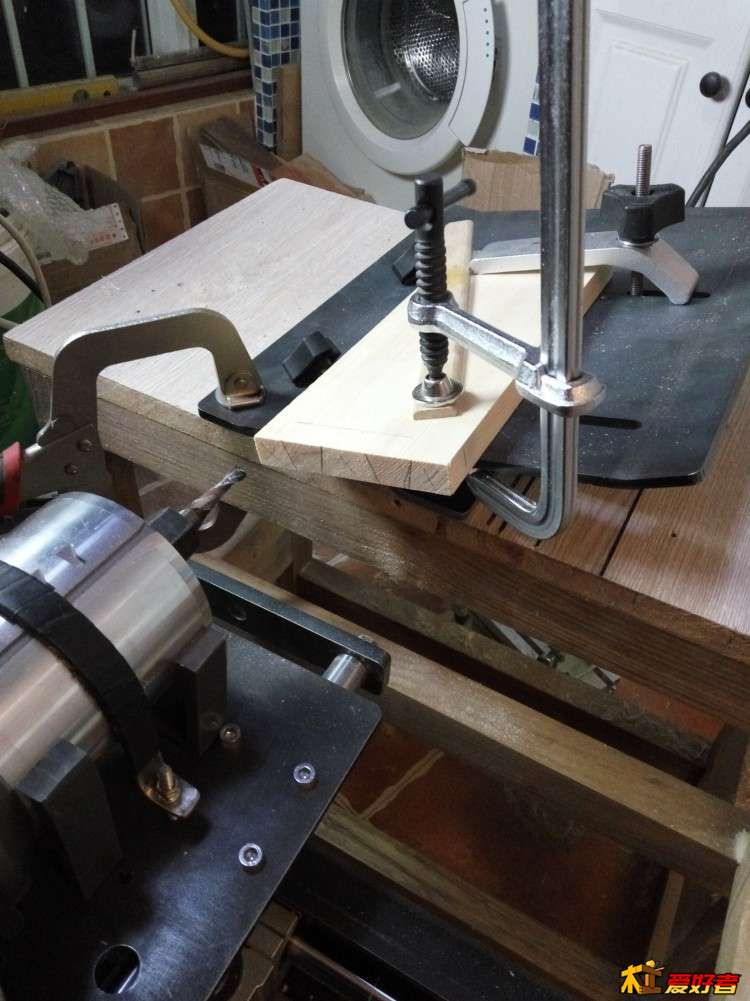

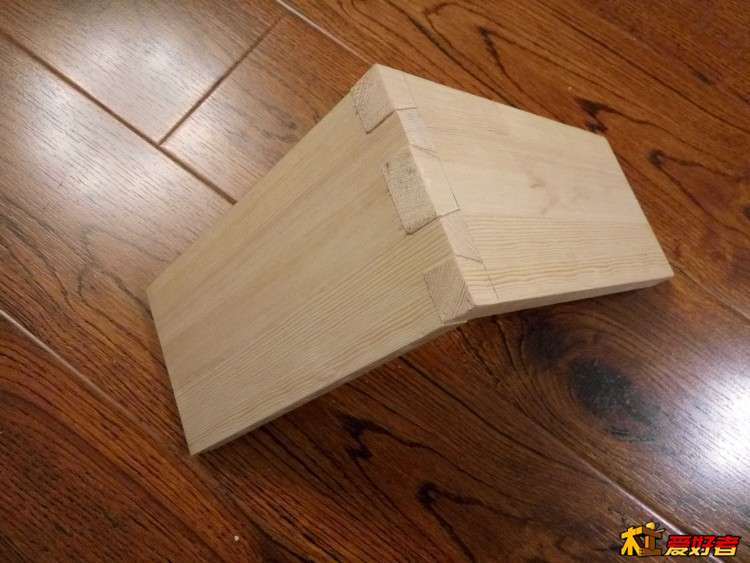

$ L8 Y. u9 b1 N" }# t3、燕尾榫

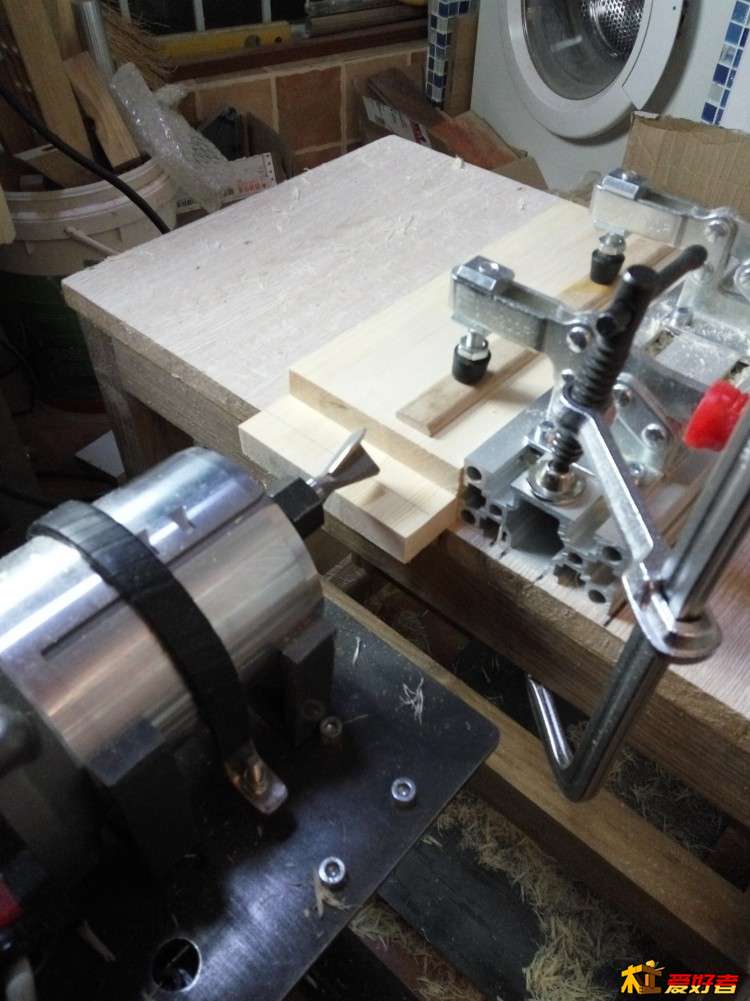

' D& h5 ]( T# t' j我做了一个类似跷跷板的夹具，它和台面角度是14度，燕尾刀一般是14和8度，工件装上时燕尾的一条边正好和台面垂直。
" Y: _2 E) O* A/ H, p+ G9 P D7 o
. k6 `( E% {* h L
" N. f4 H* {! j% u1 k2 ` k
/ j5 m0 b! f& k1 }) }6 ^$ D$ R
/ m5 \9 P( W) i6 ^; J" J" C
% i9 c; k5 t! G' Q8 @+ `; u
8 Z( n" U+ H! }, b+ _. v5 d
这个X、Y轴都有丝杠控制 ，所以可以实现类似铣床的功能
. f: ^; E2 S9 q, i) V$ B; J
& U! ]3 {) k% S2 x5 x+ |4 L }
这还有三合一打孔功能，不过要做附件，等做好了再让木友们看
1 t3 R& L$ p4 b. A: n最后卖个关子，这个还能打斜孔眼，这让大家猜猜怎么实现 第一个猜中我送他一套开榫模板或其它的东西。
