入了个手扳车，正在改造

nanhai2004

全能钳工 发表于 2015-12-21 20:40
( ~+ s; ]* p: E7 x! b1400转是四级电机，配一套铸铁塔轮够用了。电机座要做成浮动的，变速方便，就是仅适合做木车。
# u( @4 t5 u5 l7 i0 \) U6 ^品相好的改 ...

这个车床，大拖板导轨没有磨损，小拖板燕尾槽有磨损，
4 p9 C4 W! z1 w' G

nanhai2004

全能钳工 发表于 2015-12-21 20:40
1400转是四级电机，配一套铸铁塔轮够用了。电机座要做成浮动的，变速方便，就是仅适合做木车。
1 _! x2 g9 Y2 d3 e% u品相好的改 ...

安装上电机，感觉车速有点快，是不是在电机和主轴皮带轮之间再增加一个变速皮带轮，

nanhai2004

全能钳工 发表于 2015-12-21 20:40
; j# C# b- O9 a% _1400转是四级电机，配一套铸铁塔轮够用了。电机座要做成浮动的，变速方便，就是仅适合做木车。
品相好的改 ...

+ L! Y+ E: S* V9 q+ \% g/ P

7 H" w. H% |  x: H- p# N( f

全能钳工

nanhai2004 发表于 2015-12-22 08:10
安装上电机，感觉车速有点快，是不是在电机和主轴皮带轮之间再增加一个变速皮带轮，

整套的变速轮就是包含介轮的，加电机和主轴上的一共是三个塔轮。
' |+ r- o  @, R; p% r; ^

全能钳工

这种车床要么改木车木珠机，要么改数控。因为没有挂轮箱，所以要加自走刀电机，车丝还要加编码器，鼓捣下来和数控仅差一个轴的驱动，花费的精力却差不多。
3 X& K" T2 J; J5 `0 y6 Y5 N$ g  E  }+ ?改造这个至少要有台立铣，中托挖槽那就必须得用。
3 q" v6 h( p- @4 N% ]

紅__哥_哥

0忘了0 发表于 2015-12-21 12:57
: L" P( b+ O7 }# d* O+ D楼主要改成什么  改改花费也不小的 我这有现成的 要不

您好，您现成的多少钱啊。呵呵。。。又便宜的没

nanhai2004

全能钳工 发表于 2015-12-22 19:34
5 e$ f2 ?* G; `+ [整套的变速轮就是包含介轮的，加电机和主轴上的一共是三个塔轮。

你好，请教一下，另增加一个塔轮应该怎么安装到车床上
* ]" d- U! z6 u7 `) z' n( F

nanhai2004

全能钳工 发表于 2015-12-22 19:43
这种车床要么改木车木珠机，要么改数控。因为没有挂轮箱，所以要加自走刀电机，车丝还要加编码器，鼓捣下来 ...

车床夹铣刀，可以吗

全能钳工

nanhai2004 发表于 2015-12-22 22:36
你好，请教一下，另增加一个塔轮应该怎么安装到车床上

0 C( U% m# ?5 B9 v8 S$ K做个皮带轮架子装到车头箱上。
' f4 U+ o/ Z8 u/ K0 \) S0 N% _, t

全能钳工

nanhai2004 发表于 2015-12-22 22:38
2 X. n/ `! `1 }. a6 e9 M: }8 i车床夹铣刀，可以吗

这样应该是不行的，中托板底座实际是在大拖板上，没法自宫的。
有一个办法就是侧面安丝杆，这样就不用在拖板座上挖槽了。
1 S1 g6 A! e( Y+ r4 N  V, k

nanhai2004

全能钳工 发表于 2015-12-23 22:17
# g8 V8 M# L; I/ N( R4 g" U( Q做个皮带轮架子装到车头箱上。

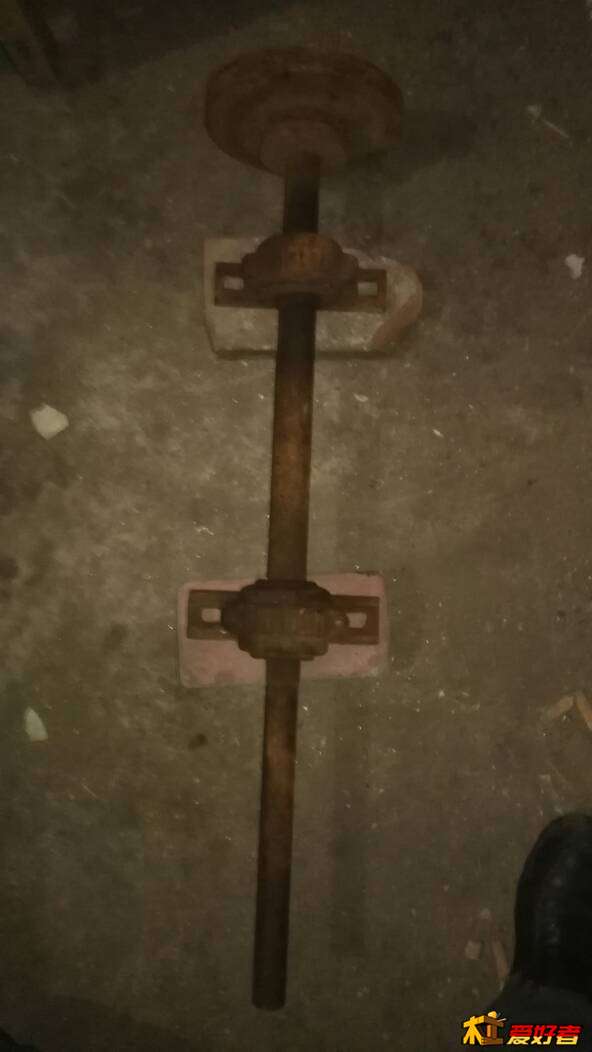

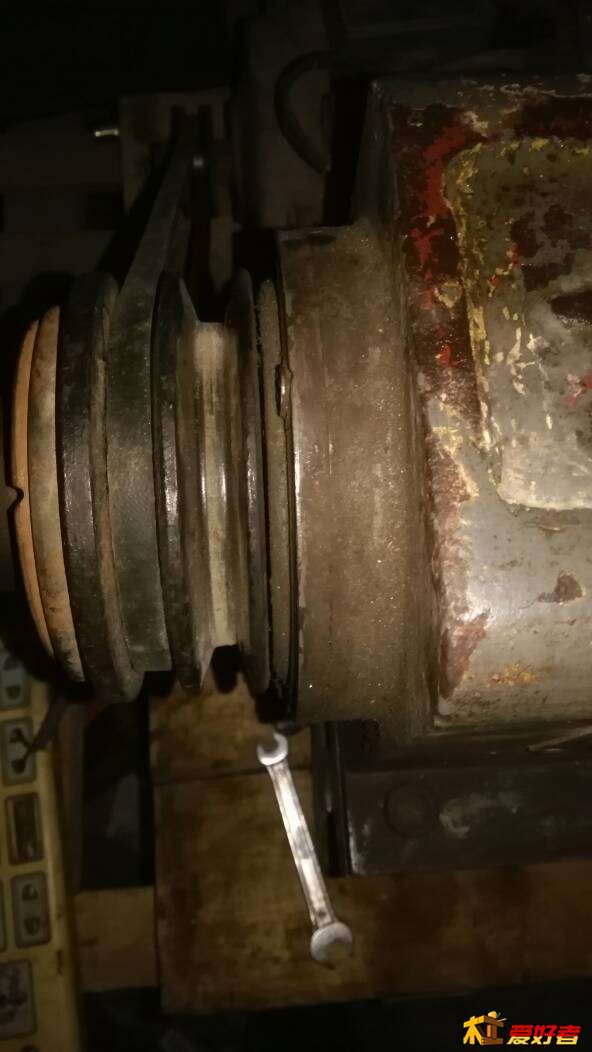

我在收购站看到这样的轴，买了回来，安装在车床旁边，主轴速度400左右吧，感觉速度可以了，就是车床整体体积大了。这个轴长850多
) r4 [7 {$ Q& v1 k8 q, b* T  {
9 [* L& H7 Q; X- d

nanhai2004

全能钳工 发表于 2015-12-23 22:23
" {" i2 {7 K; L1 n4 R! P$ J这样应该是不行的，中托板底座实际是在大拖板上，没法自宫的。
( V; n% S8 A0 r$ s; s4 C有一个办法就是侧面安丝杆，这样就不用在 ...

我计划在中拖板上盖安装一个带座轴承，作为丝杆支持端，这样不用挖槽，减少工作量
4 Z. a& B1 V% p& W7 d, c

赵大爷

侧挂丝杆可行，转速快、可加大转速比[主轴大轮、电机小轮]这样可降低转速增加主轴钮距。

xzxxfjn

楼主改造得怎么样了？可以正常使用了吗？

nanhai2004

xzxxfjn 发表于 2016-1-9 14:46
  x: J' v' [1 J8 N楼主改造得怎么样了？可以正常使用了吗？

6 q" _2 [' {1 f$ I9 i进度太慢，太难，刚刚把中拖板改丝杆进给，改的还晃动，以后还需要继续改。
