自制点焊机 历程艰辛啊

木工爱好118

0795fc 发表于 2015-12-18 23:37
# Z2 @3 y  b2 c7 d2 O2 v4 x大侠发个电焊机制做过程啊

不太会发帖  过程原理网上有的  实际上如果不用控制板 总费用不会超过100元的
$ u/ I& [1 U" U- C7 Q# S( S7 g9 u

木工爱好118

tan58 发表于 2015-12-18 23:55
能详细些吗？

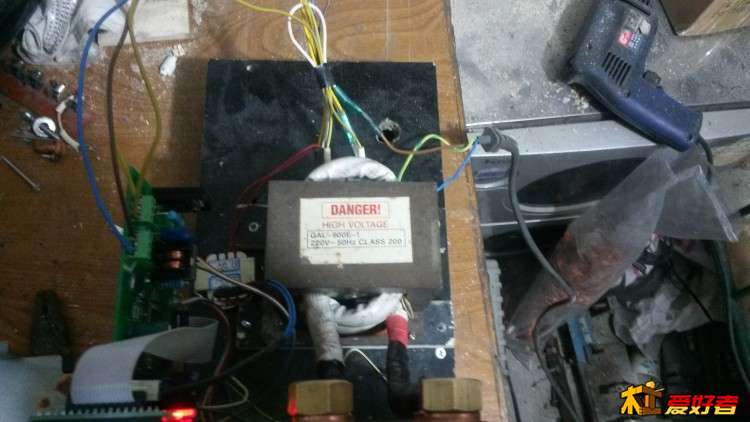

" x( I2 K- U: a8 P# J你可以选择 自己设计电路 续电器 加时间续电器加 可控硅   也可以买成品电路板
7 H7 |8 Y- [# w" W$ L

木工爱好118

故乡的河 发表于 2015-12-19 08:05
& J; P. z; B5 j什么原理？

低压大电流
$ l$ [' }/ ]7 x  D; i

木工爱好118

qzmyqkh 发表于 2015-12-19 10:25
会不会很危险

: O& g3 y) Z. h& C* }7 c+ J3.2V 没事 不电人
/ X; r, I- [% A4 |) j5 w  r

木工爱好118

十八工房 发表于 2015-12-19 08:59
% y: v( ]& ?1 r. f能说下制作过程和重要点吗谢谢

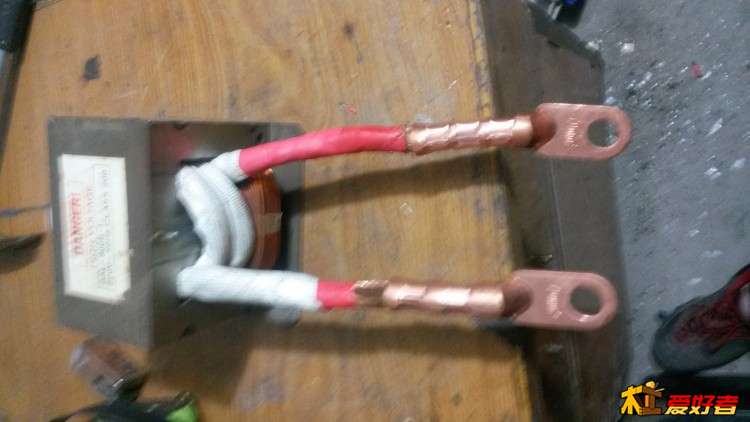

4 ~* _  E4 i7 @7 S0 P2 v: p过程 好多照片没拍啊  重要的是次级线圈要粗
  C7 j1 M* C& ^4 Z0 ~& \

木工爱好118

以道御术 发表于 2015-12-19 11:25
6 G* K# G( Z& W! t/ y8 o( G楼主，你太牛了！发一发过程，和效果图，算是给木友们的福利吧！

& D! p+ f% _; ]" J东西还没加侧板 等能好了 发视频 和测试报告
& L2 U0 `! x: d: _6 O& E2 y+ \

木工爱好118

junjun511203 发表于 2015-12-19 11:59
这个焊电池可以的

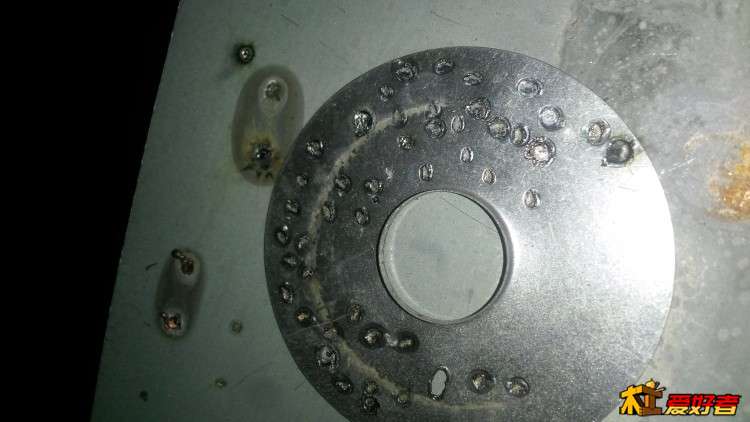

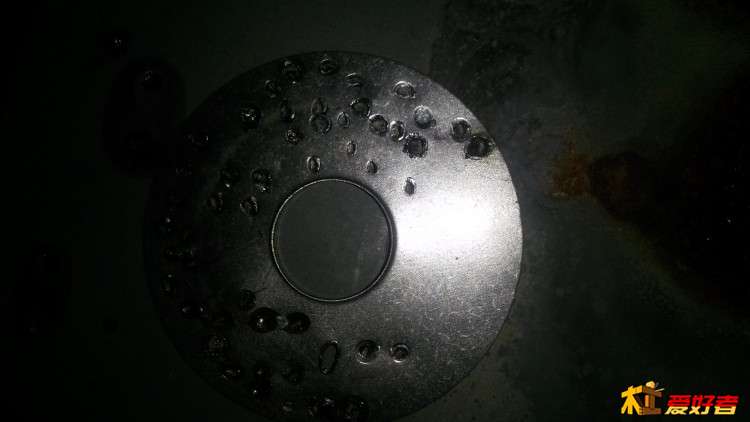

9 T* \* d5 n, u4 ~% A5 {0.8加0.8微波炉外壳铁板直接焊住 就是要多试验 功率和时间 要不焊补住  要不直接烧穿了 比成品电池点焊机性能好  今天找的2.6MM铜线单根的 做电极  比买的氧化铝铜电极还好用


9 l5 n  [1 k' ?8 k4 A9 |3 j
0 V8 s: T/ d! `! E$ t% n2 p

木工爱好118

老丁丁 发表于 2015-12-19 12:18
做个电焊机很简单，但是像楼主这样全程不用标点那就不得了了。

4 ]- c  O  o2 i- E$ F/ o哈哈太懒
$ C+ }" l! {1 A7 q" J. |

十八工房

木工爱好118 发表于 2015-12-19 13:20
9 S& D( Q* B! T2 P* L过程 好多照片没拍啊  重要的是次级线圈要粗

7 w: H1 R2 U0 [ 谢谢     等  发视频

非常正点

坛里的牛人太多了，膜拜中！

氯化钠

这个东西之前我也研究了，自己用不错的！！点焊点小东西非常方便！！

lb6823123

看过网上的  不知所云  你发点全图 详细点 才有说服力

ren8wei

动手能力强！

机械师DIY

不错。顶一个

fjsmsz

& R# T6 ]# X, A" }将微波炉变压器高压部分损坏后，将次级拆掉，用25-35平方的多股电缆绕3圈，可以焊接厚0.55-2mm一下的铁板、不锈钢板，并且焊接维修微波炉磁控管管座灯丝连线，效果非常好，没有明火，瞬间焊接，不会破坏器件，是维修的好帮手。详细见下图：
" O: _7 ~; X: t2 R7 E4 d8 [
# o0 F. m4 q4 Q, N
7 O/ K6 O9 X- @. Z( V# {点焊机焊臂示意图
' n% I: Z" S. H. }  j. }上不了图木友们上网上去找找吧，时间控制器控制时间，可控硅调速器控制功率。
