楼主: pwh

试做个尾座全程多图

[复制链接]
发表于 2015-12-17 20:28:55 | 显示全部楼层
加油,加油
发表于 2015-12-17 21:22:52 | 显示全部楼层
活干的漂亮。。。顶
发表于 2015-12-17 21:40:36 来自手机 | 显示全部楼层
打那三个眼是怎么定位的。包括盖那三个。
 楼主| 发表于 2015-12-17 22:21:54 | 显示全部楼层
诚信立足 发表于 2015-12-17 21:40: h2 v/ I, n- G, B. Y; d
打那三个眼是怎么定位的。包括盖那三个。

. ~0 _5 K& m/ R- C4 p数显尺圆周分孔1 H- X8 J1 w3 ]
发表于 2015-12-17 22:28:49 | 显示全部楼层
您是专业加工的么
 楼主| 发表于 2015-12-17 23:06:05 | 显示全部楼层
抱月轩居士 发表于 2015-12-17 22:28. g( `8 B( W5 h
您是专业加工的么
# B- x% D! h' \
加工普通一般的东西3 Y% G- ]: }3 e; t8 t
发表于 2015-12-18 08:35:05 | 显示全部楼层
pwh 发表于 2015-12-17 19:20/ @+ A( `0 @: f5 p, q
打中心孔定位再钻转速不要太高,钻头要锋利,选好的钻头不要买平易货。

  |* e, C' c* P' V非常感谢,改天试试!
发表于 2015-12-18 15:01:49 来自手机 | 显示全部楼层
做的很好,用心在做的。
 楼主| 发表于 2015-12-18 18:35:13 | 显示全部楼层
detaier 发表于 2015-12-18 15:01
4 _: n+ k( \2 h4 ?+ P做的很好,用心在做的。
7 D5 p& R+ d- `, Q7 k) a
这东西不太好搞
" q+ j; e4 y! N7 }
 楼主| 发表于 2015-12-18 18:40:51 | 显示全部楼层

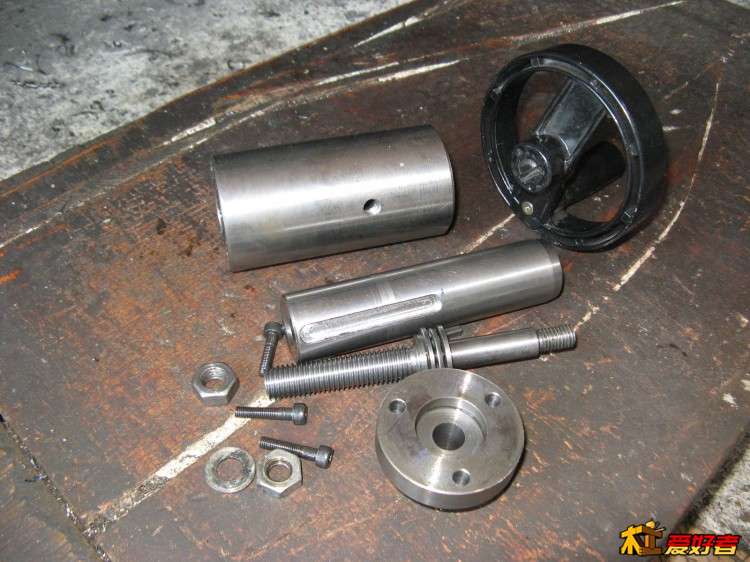

继续基 forum.jpg 本完工
6 p4 R6 M. \" |8 b/ |4 j

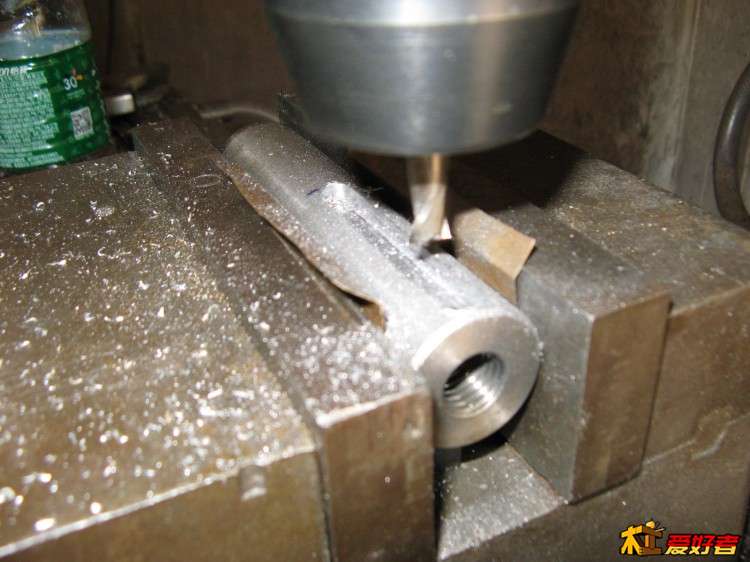

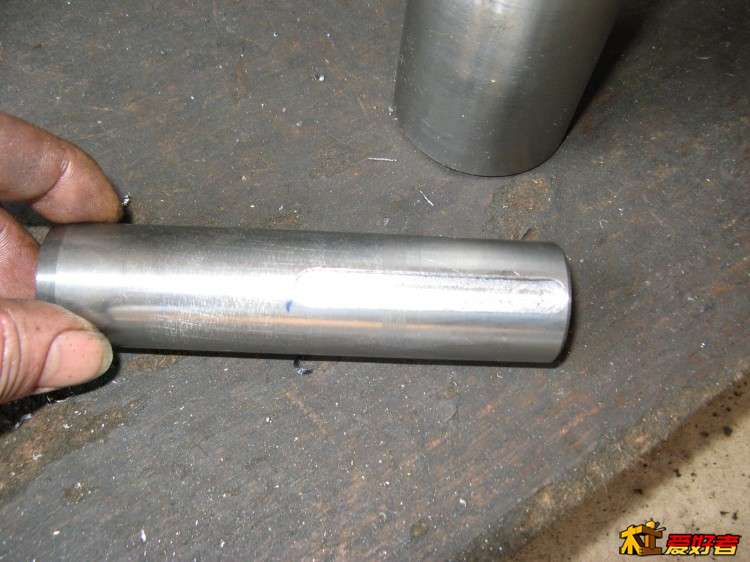

铣键槽

铣键槽

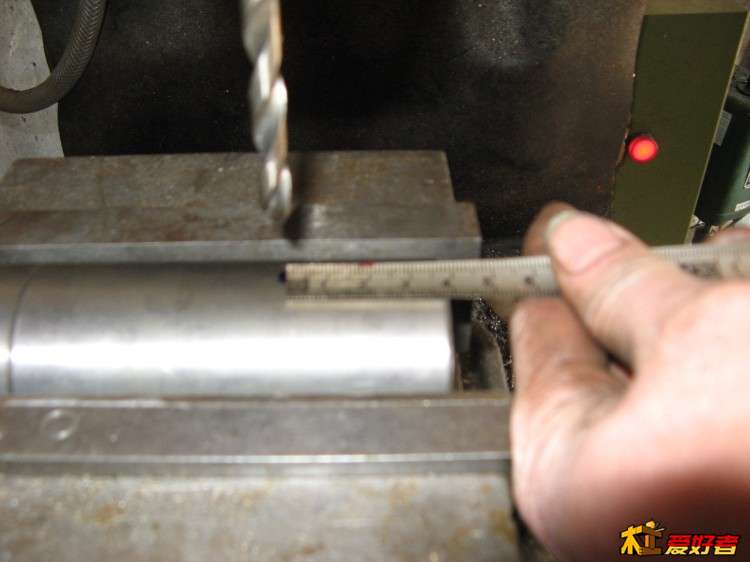

分中

分中

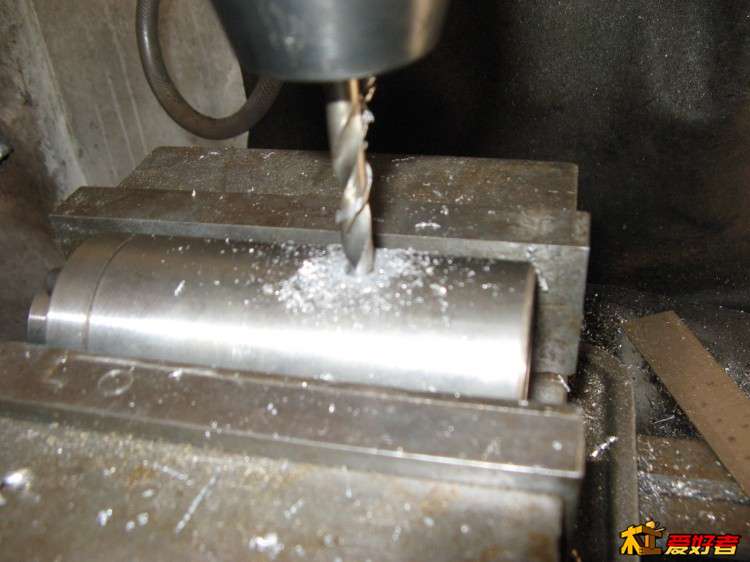

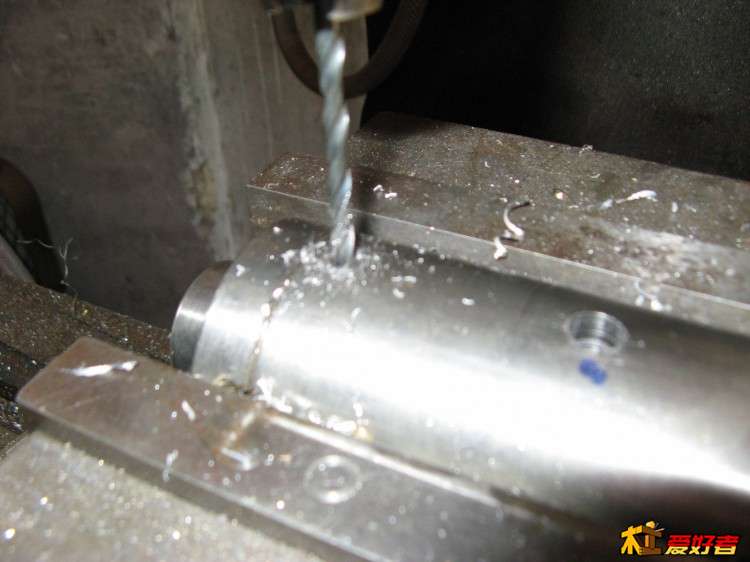

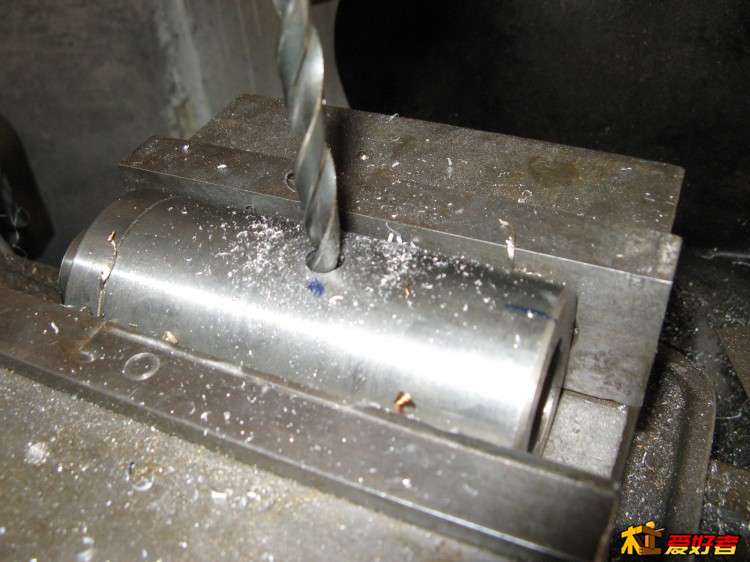

钻定位螺丝孔8mm

钻定位螺丝孔8mm

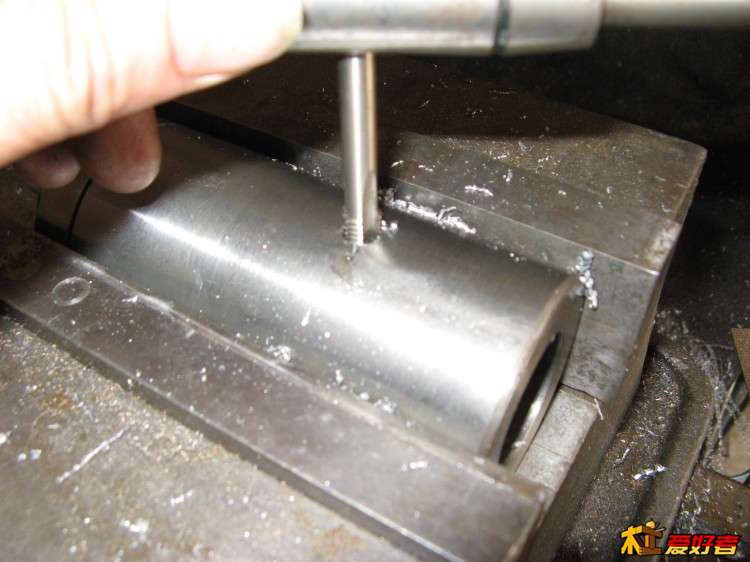

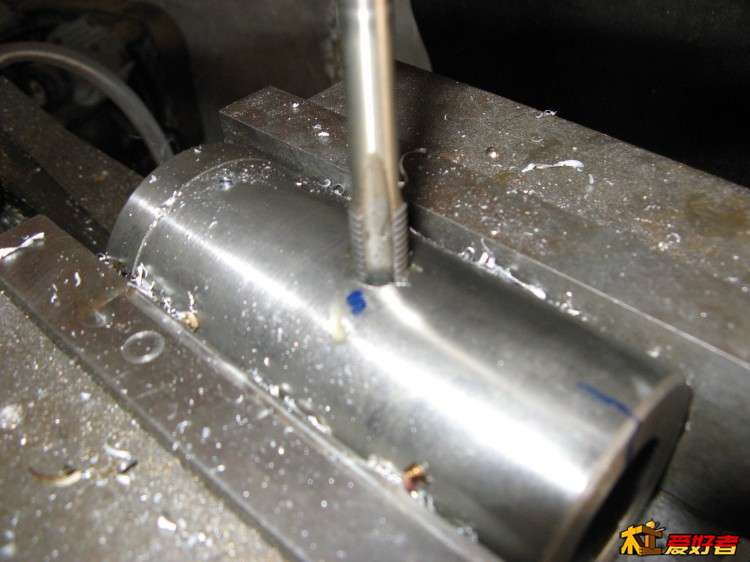

攻牙

攻牙

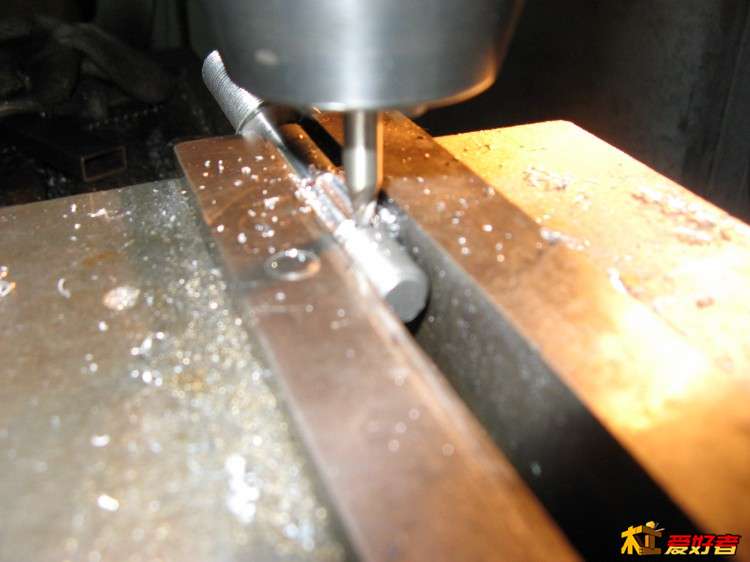

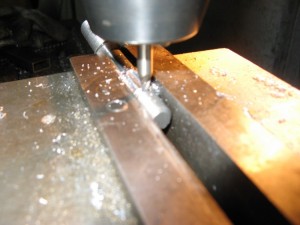

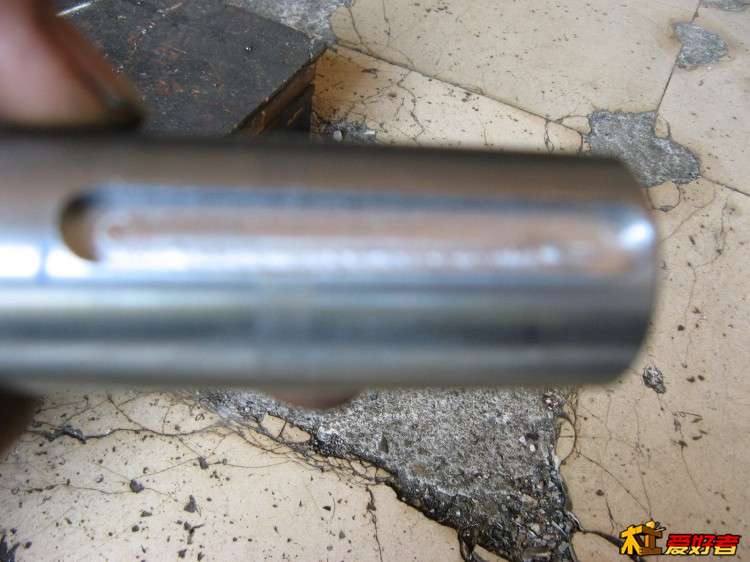

铣定位槽8mm

铣定位槽8mm
 楼主| 发表于 2015-12-18 18:47:57 | 显示全部楼层
吃完饭再发图& W, K) G2 B, {4 Q
 楼主| 发表于 2015-12-18 19:06:49 | 显示全部楼层
+ f7 K) k# I" p% c( }% V' V

钻底座固定螺丝8.5mm

钻底座固定螺丝8.5mm

排气孔4mm

排气孔4mm

攻牙10mm

攻牙10mm

半家福

半家福
 楼主| 发表于 2015-12-18 19:17:55 | 显示全部楼层
forum.jpg $ |' x7 K7 K/ C) ?( z

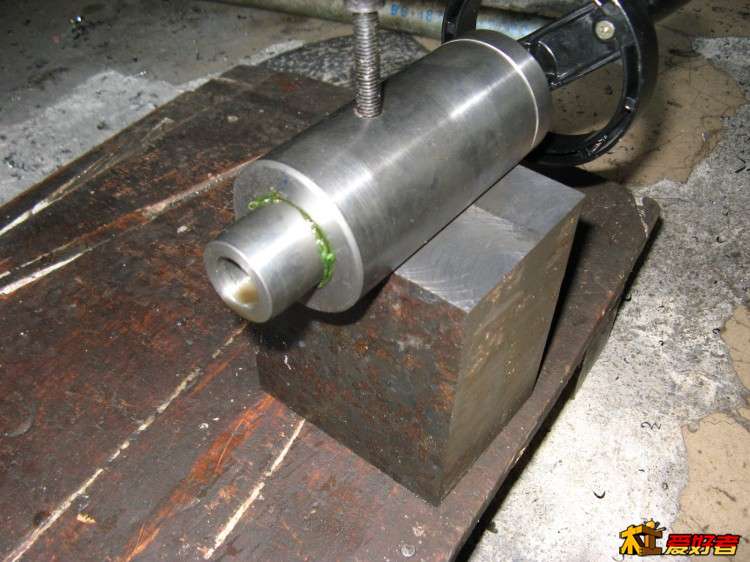

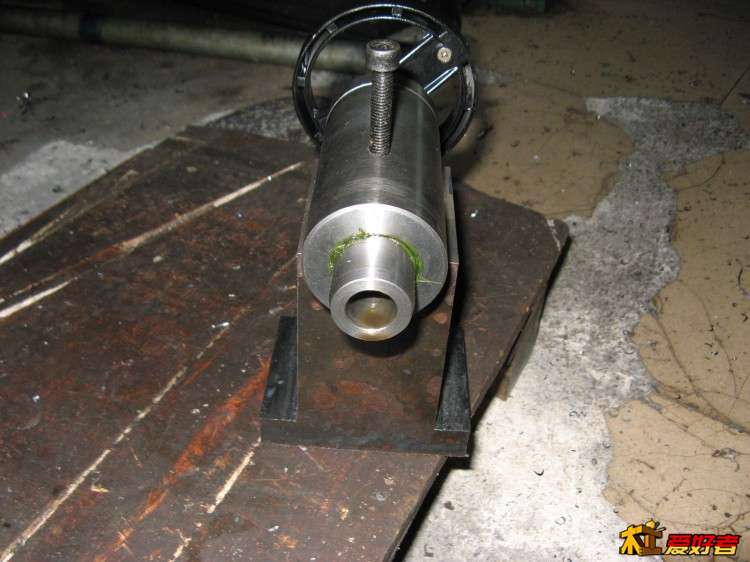

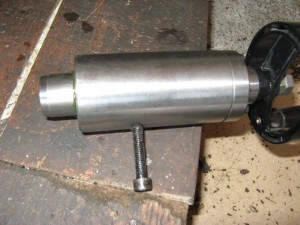

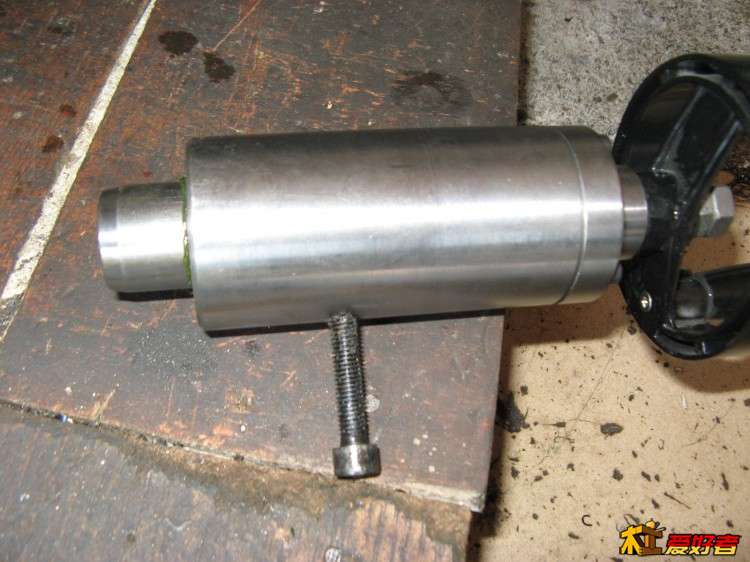

试装

试装

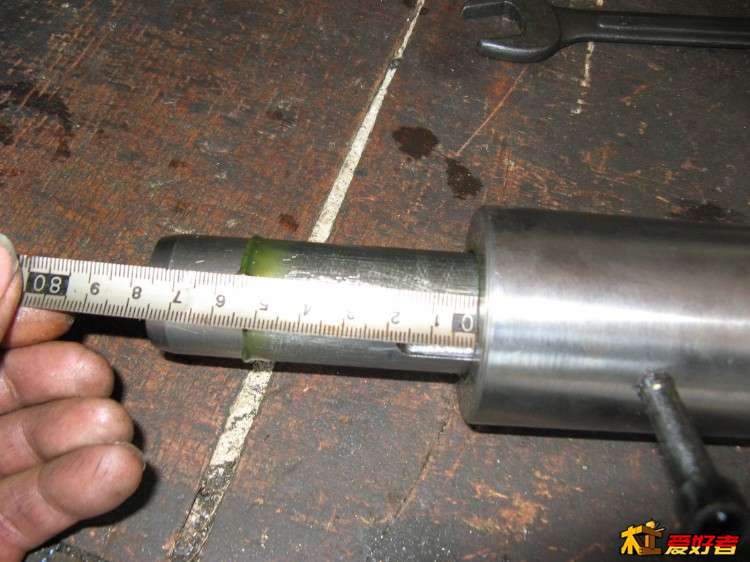

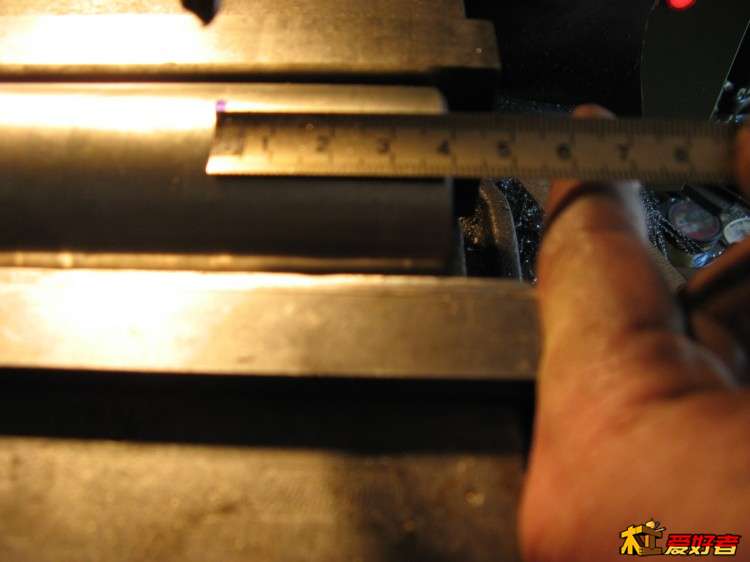

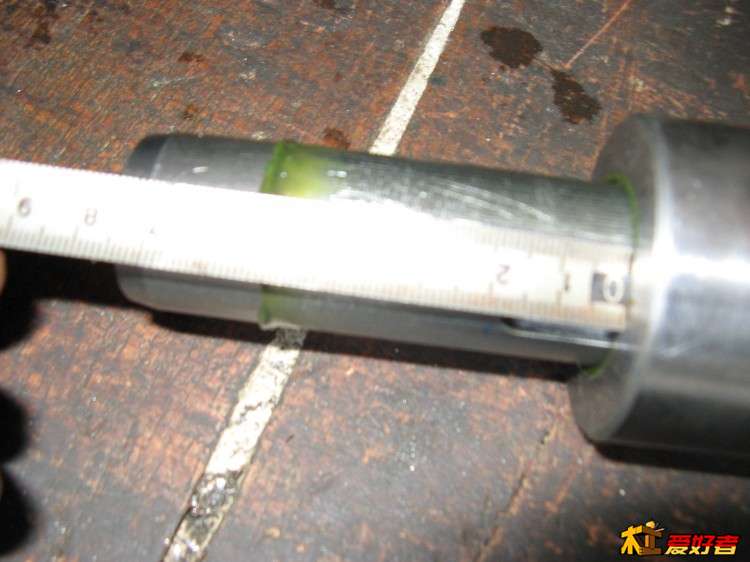

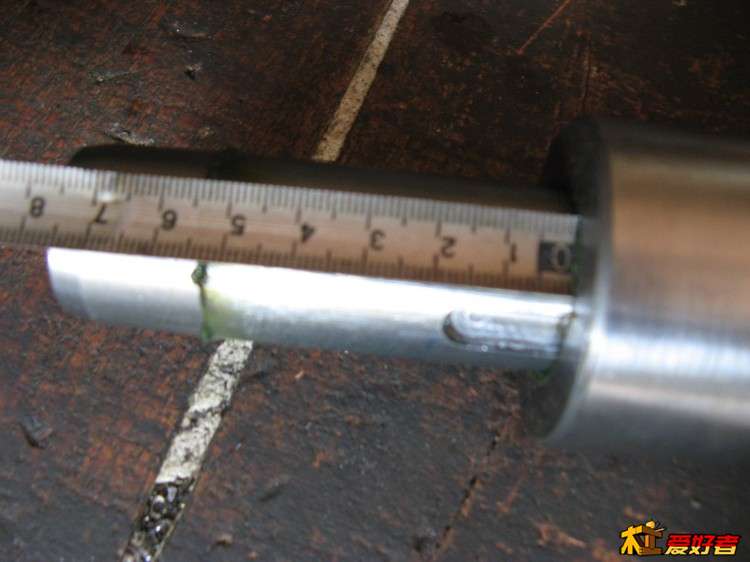

行程5.5cm

行程5.5cm

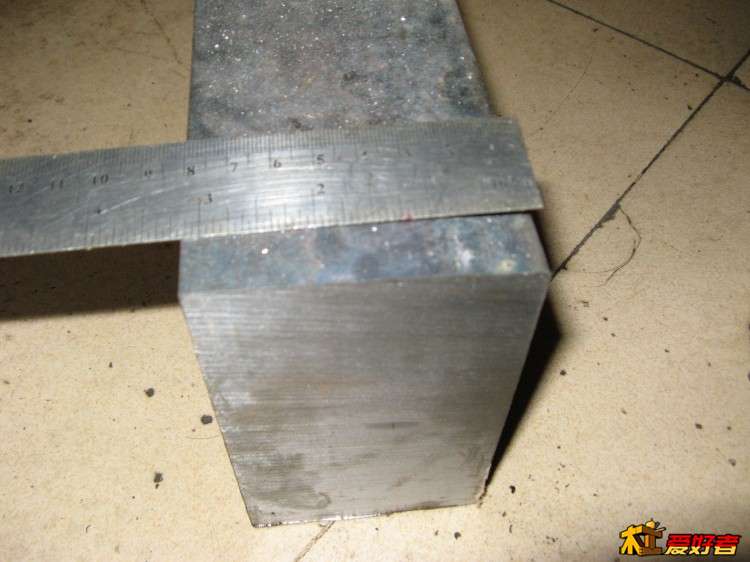

做底座材料

做底座材料

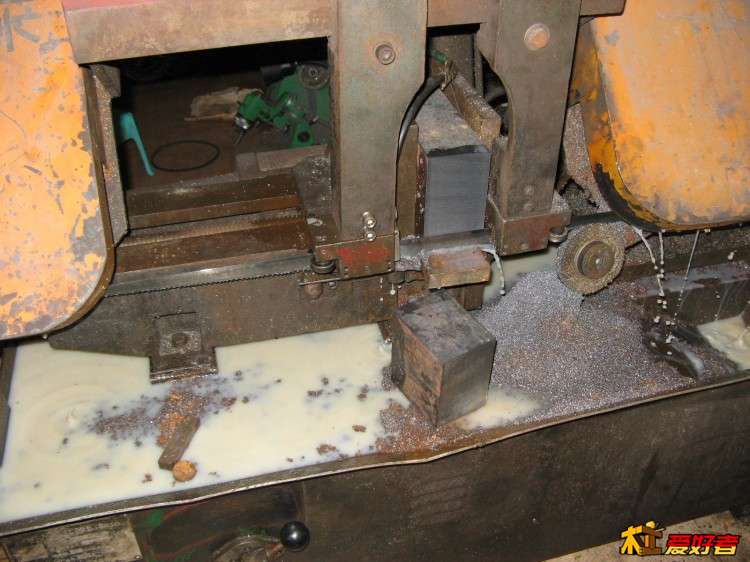

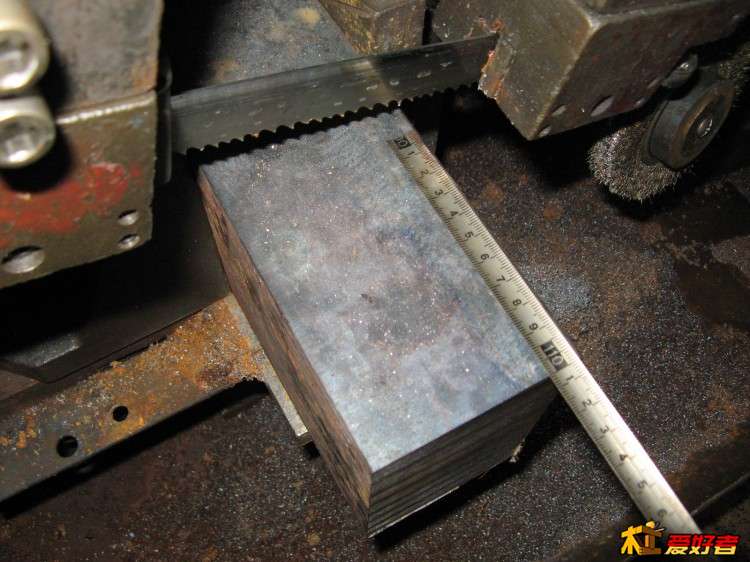

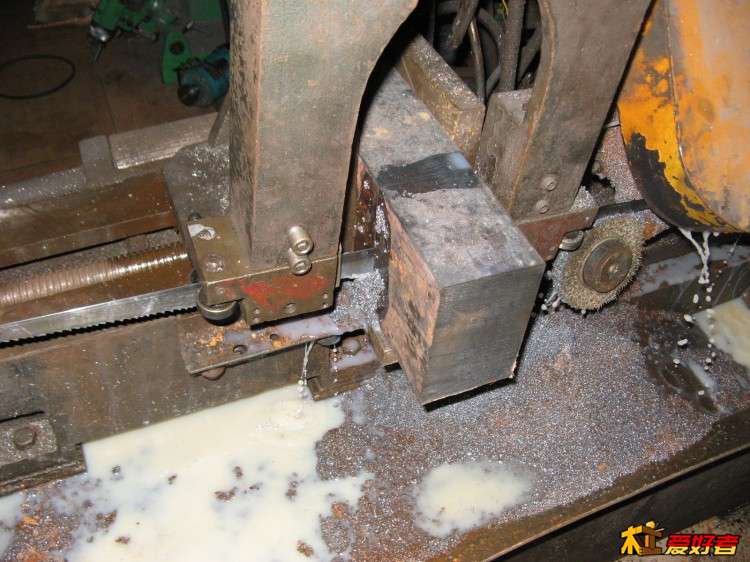

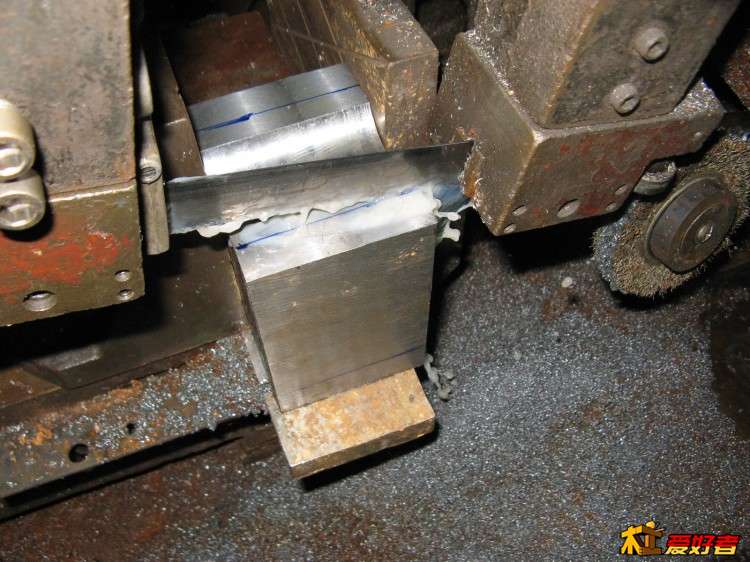

切断

切断
 楼主| 发表于 2015-12-18 19:21:27 | 显示全部楼层
% f' H( c& U. z' E" \

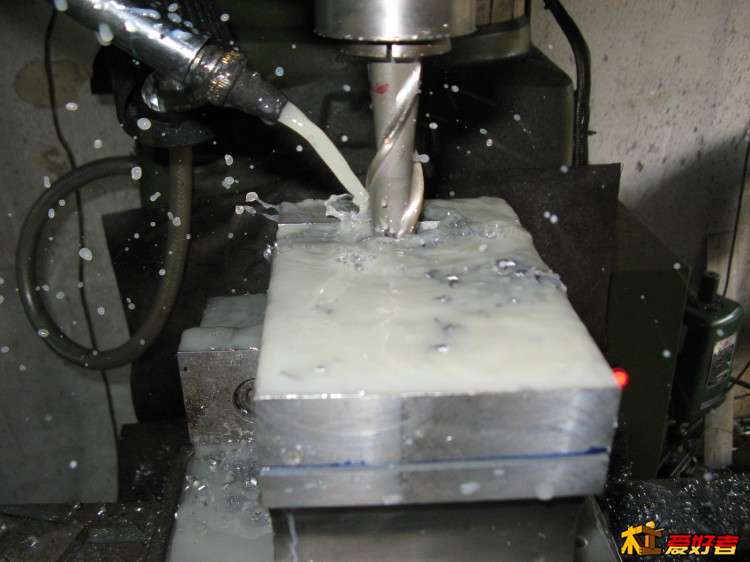

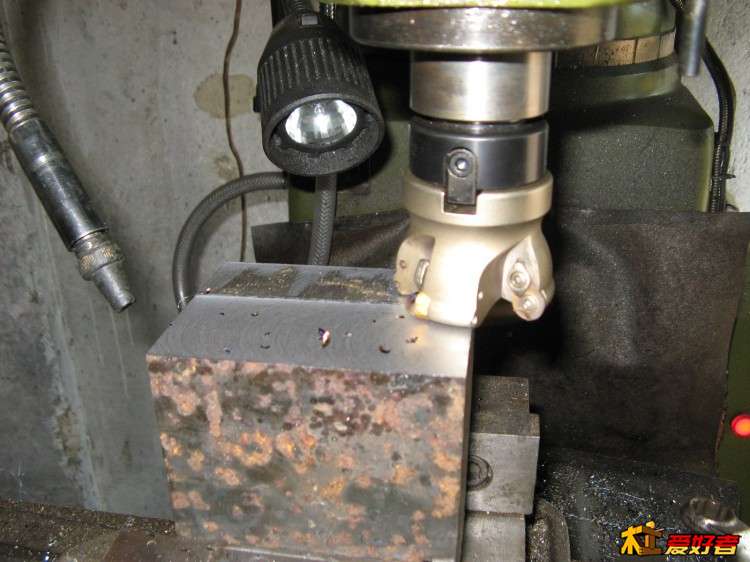

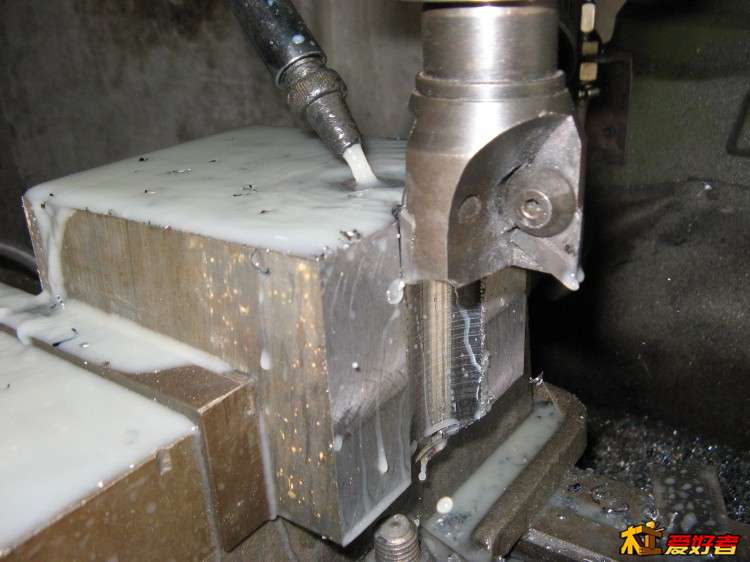

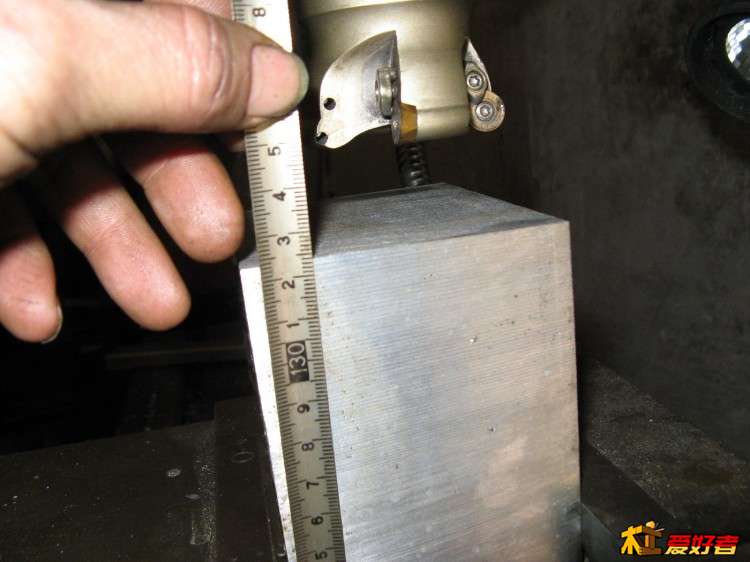

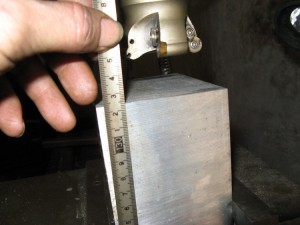

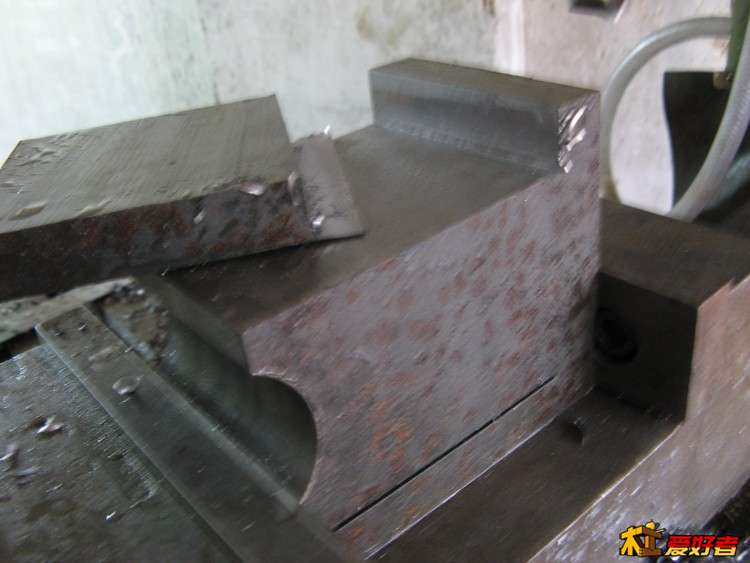

铣平

铣平

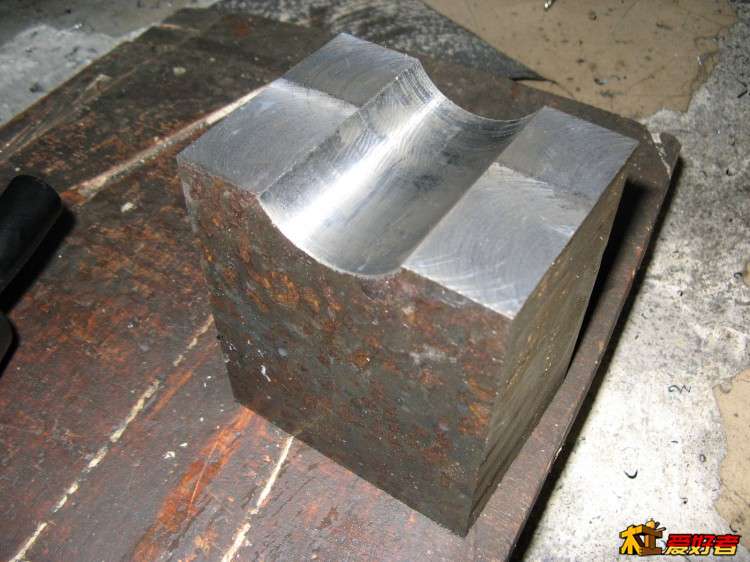

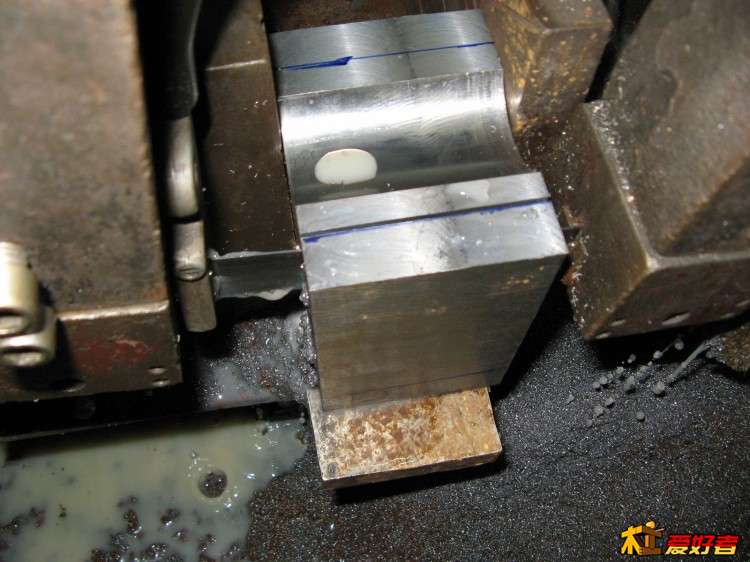

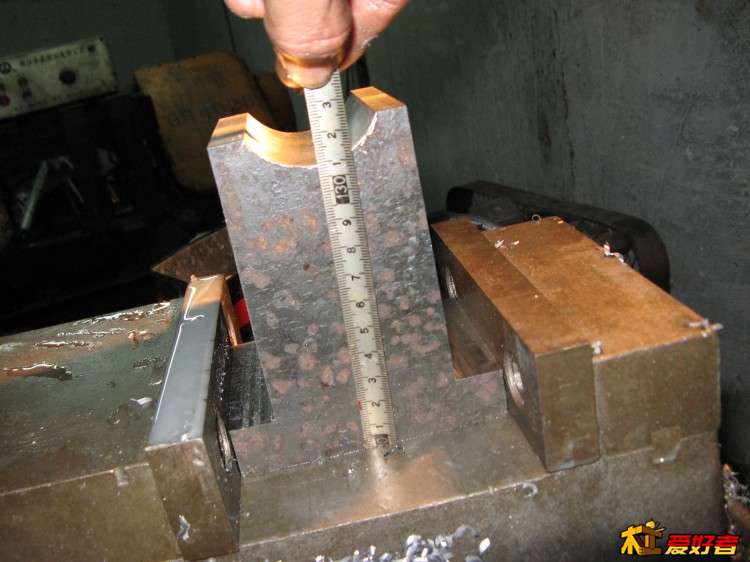

铣半圆

铣半圆
 楼主| 发表于 2015-12-18 19:26:19 | 显示全部楼层
. n  z  a& O9 ?4 f$ X$ R3 A9 X

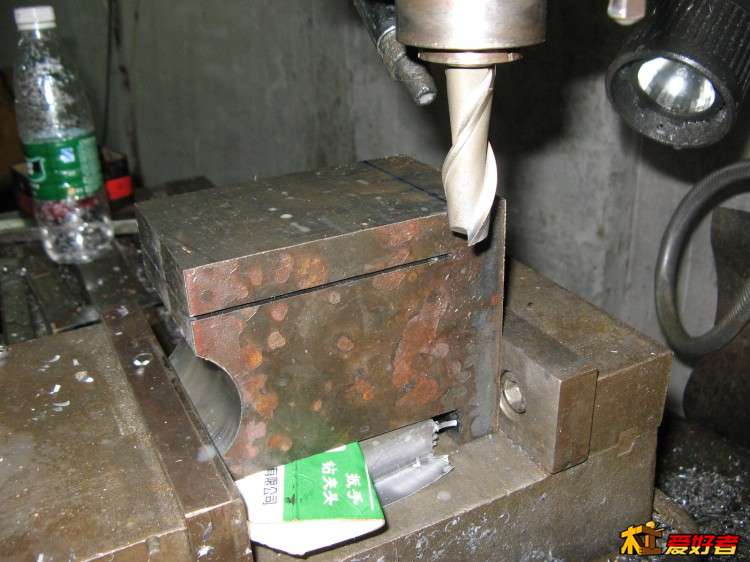

锯螺丝位

锯螺丝位

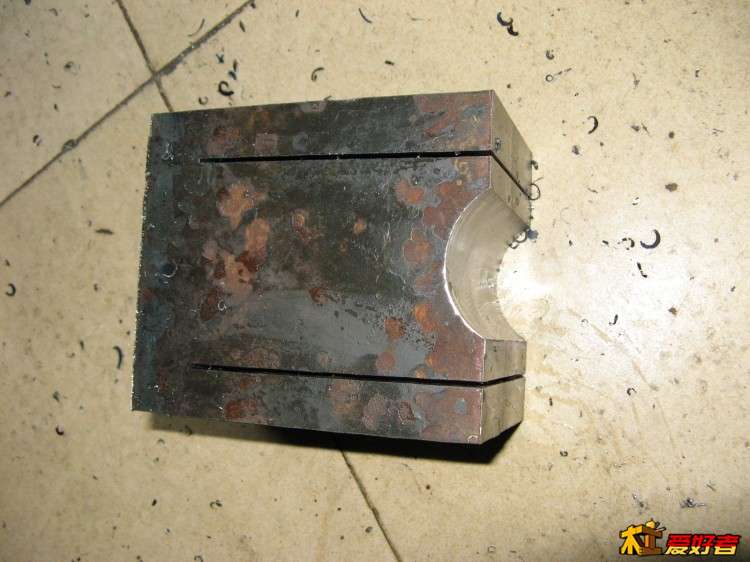

锯完的样子

锯完的样子

铣断

铣断

另一面

另一面
