12寸台钻

阳光下的帆

中间的轮轴与机体的连接轴不是一个轴，照片中电机轴可以向外侧张紧，这样就会拉紧两根皮带，这样解释不知能不能解释清楚

阳光下的帆

同意，就是太薄了
cbs9834006 发表于 2009-9-27 22:21

1 R  \) d$ ~+ ~: G
DIY够用了

都市小农

看着薄的 其实用也差不多了 毕竟整体 40KG   也算一般了    13MM的钻 应该也就这个程度了  我也买了一个在 楼主之前买的     毕竟是DIY级别的  不是工业用的   忘记说了 刚才卡尺测了一下 立柱式 2MM有缝钢管做的

严丝合缝

中间的轮轴与机体的连接轴不是一个轴，照片中电机轴可以向外侧张紧，这样就会拉紧两根皮带，这样解释不知能不能解释清楚
  \2 v1 q4 f2 n7 o3 d, J, ?5 ?/ R阳光下的帆 发表于 2009-9-27 22:29

" g- Z; F; f9 A, t" d

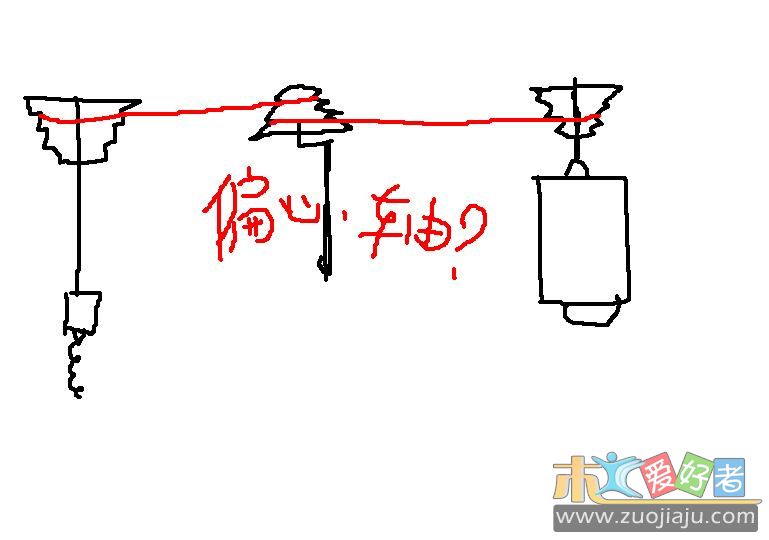

0 c/ K, y* j$ i是这样么？类似偏心轴的设计？ 前后一拉就OK了？

严丝合缝

看着薄的 其实用也差不多了 毕竟整体 40KG   也算一般了    13MM的钻 应该也就这个程度了  我也买了一个在 楼主之前买的     毕竟是DIY级别的  不是工业用的   忘记说了 刚才卡尺测了一下 立柱式 2MM有缝钢管做的
都市小农 发表于 2009-9-27 22:40

( m8 ]' B- E( _, J1 c( E' G/ E
  c- b7 o6 [2 M9 x; {( m我知道为什么晃了， 看样子40多公斤得有一大半是在头上，估计固定起来就会好很多。金工的大机器分量都在底座上了，哈哈

星下点

LZ: 照片不错。你看看2个方向的垂直度如何？

孤星

只选对的，不选贵的！

阳光下的帆

是这样么？类似偏心轴的设计？ 前后一拉就OK了？
严丝合缝 发表于 2009-9-27 22:45

! T! Q! u4 \! I: l: {# W是的{:1_273:}
严丝合缝绝对大学毕业！博士后也应该快了吧{:1_211:}

阳光下的帆

LZ: 照片不错。你看看2个方向的垂直度如何？
星下点 发表于 2009-9-27 22:59

# X3 S: r* o  P等晚上回家看看.
/ @, ?3 m& E& \0 z
哪两个垂直度？ 钻夹对托盘、立柱对底座？

an129

diy有这么一台就不错了,很是羡慕啊

adsl1320

请问：
5 q4 V, r6 H( l  |  U俩台机子，分别花了多少运费？

失地农民

我也购了一台，要收货估计还要个把星期。路途远啊！
1 p" `5 o4 w1 D) j楼主说的空载电流是不是没加工工件但是挂上皮带了主轴已在运转，而且还是在最高速，楼主说主轴温度较高而猜的，我对台钻不了解。这样测得的1.6A电流可能说明不了电机是否有什么不对之处，可能机器本身加工精度一般，电机做出的功很多已变成机器自身机件摩擦热了。

% p: Z) Y# b/ a" F电机空载应该拿下皮带让电机空转而测得的电流，说明书上说375W，就算电机效率低点，额定负荷就算输入550W，这样电流大约在2.5A，要是能看到电机铭牌就可好了。去掉皮带空载电流一般电机应该约在0.7~1A。说明书标的频率也是50HZ，这可排除60HZ的电机在50HZ条件下工作出现的差异。
$ w! o0 w; ^( y. N5 g1 ]( d买的记永远不如卖的精，我们也不能捡到大便宜，我下手原因就是看到重量达40公斤，TB网上的二、三百元的可只有十多公斤，西湖最便宜的是二十多公斤，而且功率只有一百多瓦。我想性价比应该已超二三百元的货，而且主轴行程可有7.9CM。
木头上高精度钻孔应该可以胜任吧，可有的玩啦。
楼主一定是某方面专业人士，希望加工一个工件来说说加工精度。还有相当期待楼主的台锯测试。

阳光下的帆

请问：
俩台机子，分别花了多少运费？
6 s0 x5 `0 i: R9 y* b/ ?adsl1320 发表于 2009-9-28 08:33

4 s4 C- [, P2 {! D& E# z" k两台发物流到烟台40元，
' x/ _9 J" @% K提货单显示在临沂中转的，从临沂到烟台2件物流费10元。

阳光下的帆

27# 失地农民
% C) h5 z9 e- h$ D, `
- W5 t* C2 Y2 h  u, _, d* S农民说的没错，{:1_273:}

严格来说电机空载电流是在无任何负载下侧得的，
2 S8 a+ `- H: f) O( V挂上皮带后高速下的两级传动以及钻夹轴的转动会有不少的损耗，
从这一点也可以大体看出传动系统的精度与效率。
, F$ }) @7 w2 L, t4 \$ C; k- K
+ j( F9 A$ B+ E5 T3 z& U我买的原因基本和农民一样，网上同样价格的台钻好像能达到这个重量的不多，
$ ~+ y. l! v% U: l. y虽然立柱、底座略显单薄，这个可以自己DIY改下，物美价廉的东西现在这个社会基本就不要想了，物有所值就满足吧。
2 A7 i5 E. I5 j
- _' b( g2 U: K- u所以在意钻卡轴的温度，因为这关系到轴承、轴同心度等质量。

严丝合缝

是的{:1_273:}
  ]4 j# ^! r7 I. I严丝合缝绝对大学毕业！博士后也应该快了吧{:1_211:}
阳光下的帆 发表于 2009-9-28 08:08

/ T# L2 B/ q) S4 n' C* o 伤心。。。我没上过大学
