小黑的木屋（木工房）的建设过程~~

rourou1188 · 发表于 2009-10-22 17:17:48

楼主实在太强悍了。
我做的话，觉得地面还是处理成水泥地面铺砖，经济耐用。而且最好比园子地面再高一点，防水要好点。

木雕家 · 发表于 2009-10-22 19:40:17

有创意哈

shychico · 发表于 2009-10-22 21:33:47

楼主实在太强悍了。
( F* [" t& |9 @0 ?( p; D% @我做的话，觉得地面还是处理成水泥地面铺砖，经济耐用。而且最好比园子地面再高一点，防水要好点。
$ C' x4 Y8 V. h; h* @# ^6 x( Grourou1188 发表于 2009-10-22 17:17

你说得对，水泥地面更耐用。只是我实在喜欢木地板的感觉，其实磨旧了的地板是很有味道的~~~~~地面不能再高了，因为木屋高度我不希望超过围墙高度，现在木屋室内高度是2米1，如果地面再高恐怕会碰头了~~~

shychico · 发表于 2009-10-22 21:51:15

最近干活太零散了，每项工作都做了一些，但几乎还都没有完成，因为枫木饰面板还没有买来，所以木工桌柜门做完框体后又得停下了~~~~

这两天工作较忙，利用晚上一点时间做集尘管路切换装置~~

幽渺 · 发表于 2009-10-22 21:56:19

受益非浅!数主好强!多谢数主.

shychico · 发表于 2009-10-22 22:04:13

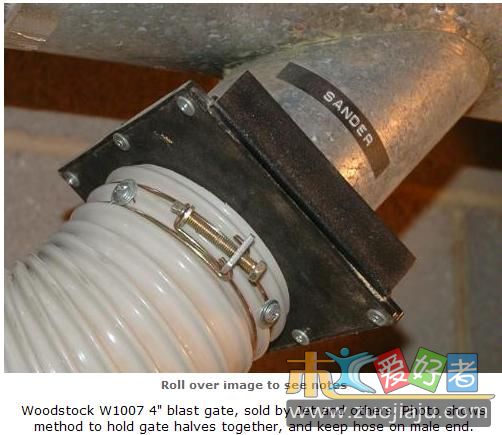

当有多个工具连接集尘器时，因为集尘器吸力有限，所以只有正在运行工具的管路是打开的，其它的需要关闭。在木工杂志里看到木工房里的管路切换都是手动的，感觉比较麻烦，于是设计了一个自动切换装置，用PLC控制，推拉式电磁铁驱动切换器，切换器开关与每个木工工具开关联动。

shychico · 发表于 2009-10-22 22:14:26

本帖最后由 shychico 于 2009-10-22 22:46 编辑

这是我设计的自动管路切换器，切换器内部有一个盖板盖住管口（常闭，非工作状态），管路被切断。当该工具工作时，有电磁铁拉动动盖板翻开，气流及木屑可以通过。电磁铁动作和汽缸往复类似，工具停止，盖板又关闭。

shychico · 发表于 2009-10-22 22:20:03

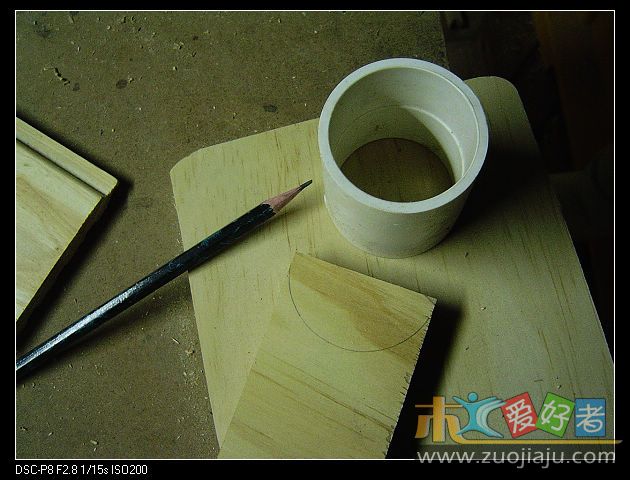

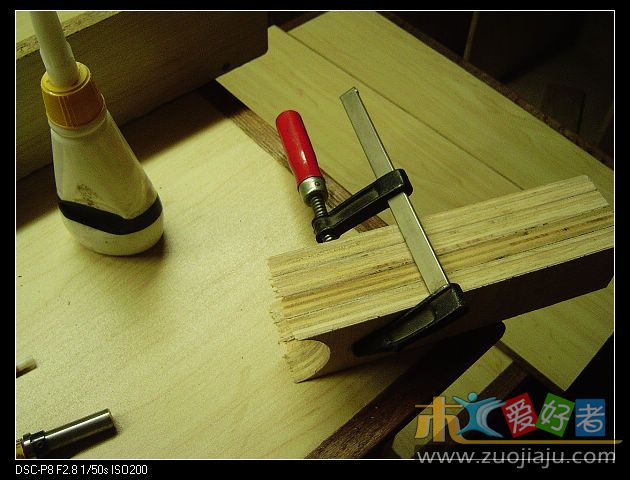

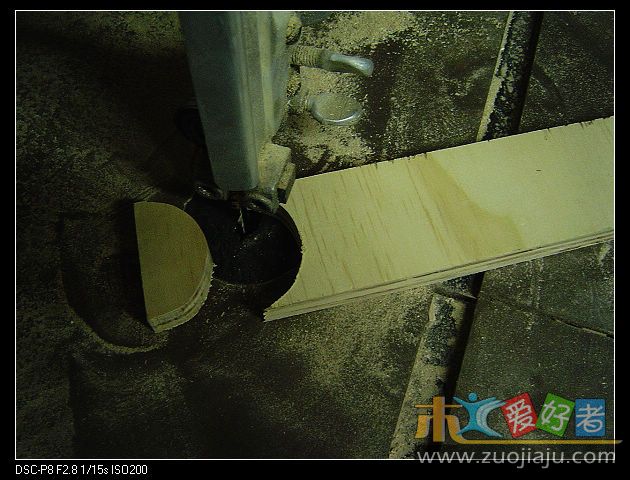

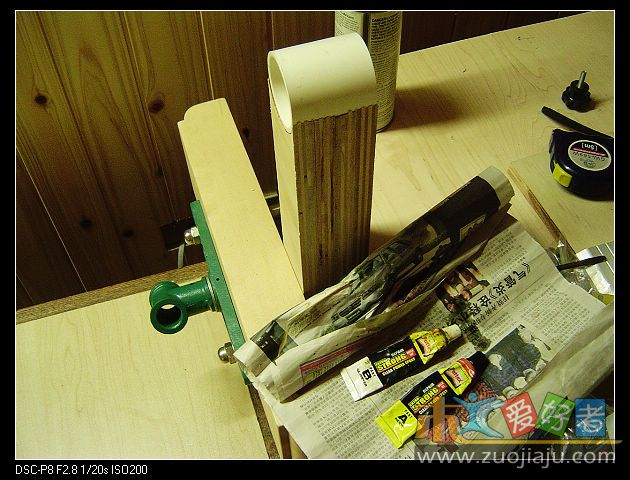

切换器的圆管就用直径50mm的pvc下水管，主体使用透明亚克力板，用三氯甲烷溶剂粘接（google到的方法）。制作之前先做一个胎具。

shychico · 发表于 2009-10-22 22:22:06

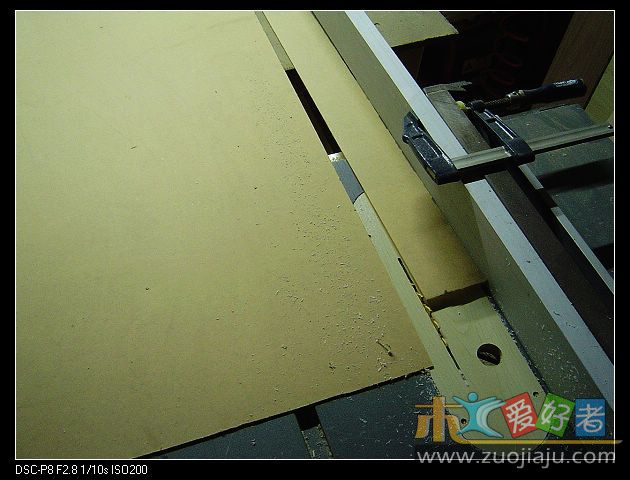

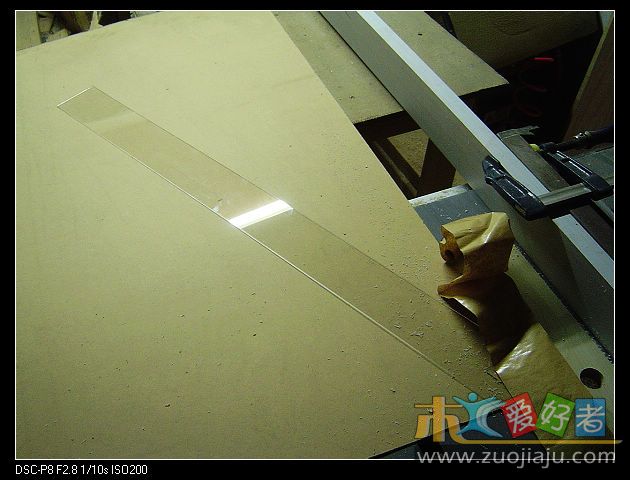

在制作标牌牌匾的店里买了一小张2mm厚的压克力板，裁切。

shychico · 发表于 2009-10-22 22:25:18

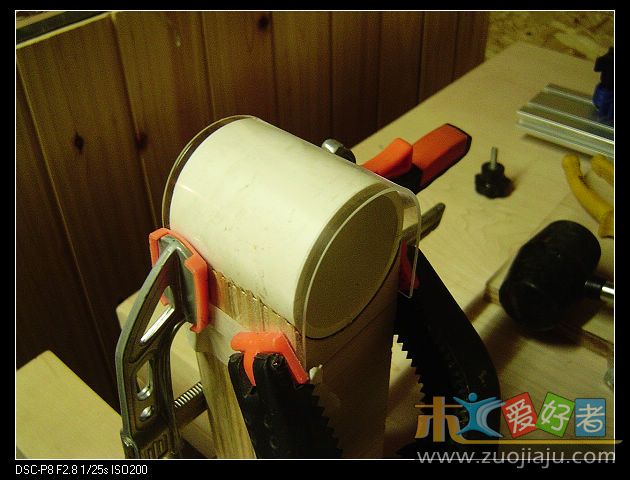

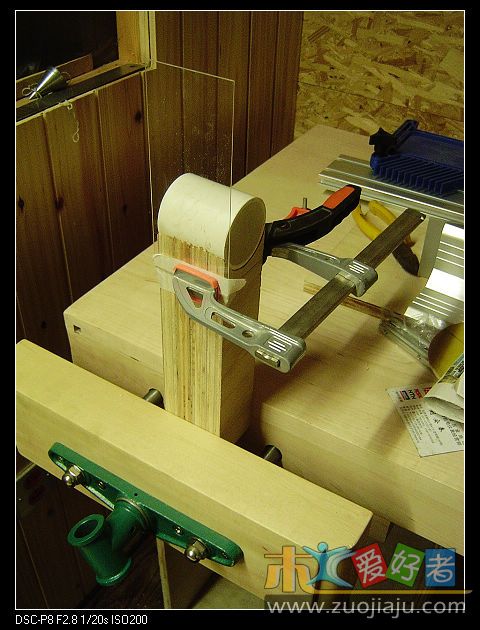

压克力板夹在胎具上

shychico · 发表于 2009-10-22 22:26:26

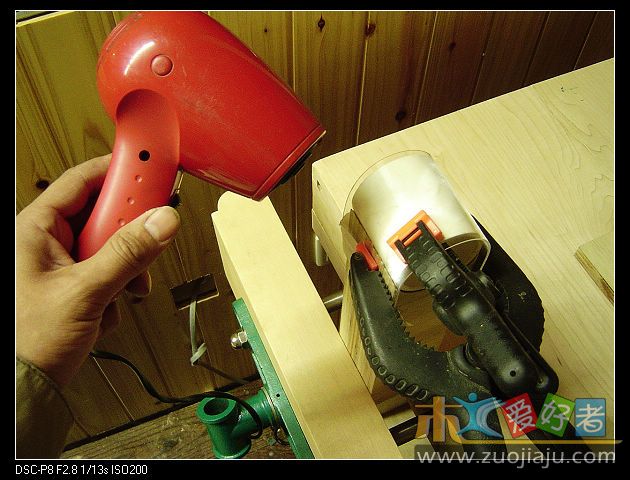

用吹风机加热来进行弯曲

shychico · 发表于 2009-10-22 22:28:43

今天花10元钱买了2条5mm厚的亚克力板做切换器两端的面板

shychico · 发表于 2009-10-22 22:30:05

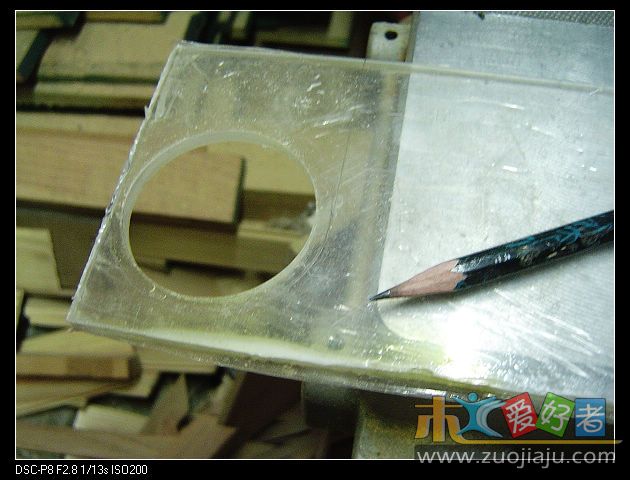

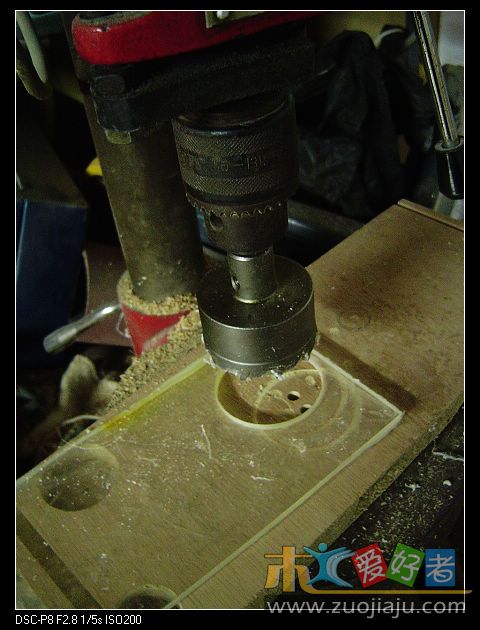

开直径50mm的孔

shychico · 发表于 2009-10-22 22:32:12

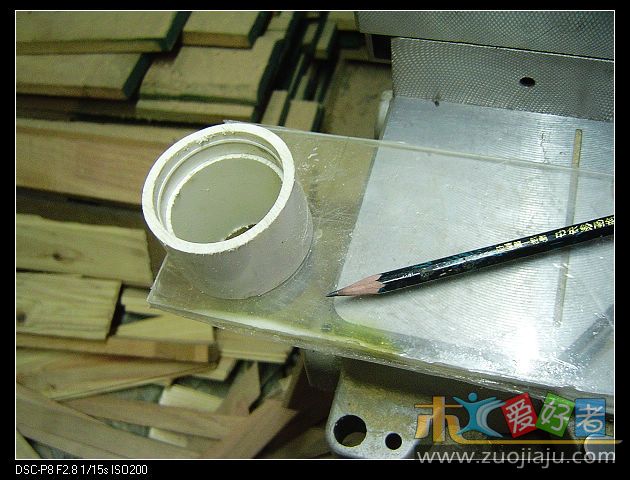

插入pvc管用来画线~~

shychico · 发表于 2009-10-22 22:33:09

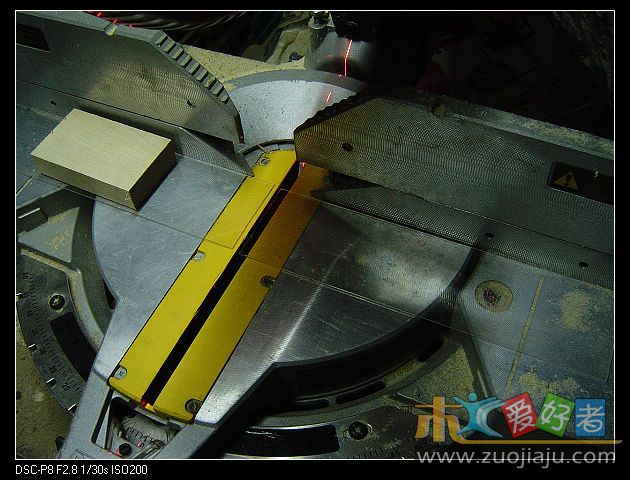

裁切~~
