仪表车床的疑惑

aizhejun8888

这个不带螺纹的仪表床子扔了吧，改造的价格都够买一个的了，车螺纹，车法兰，改造配合好，实属不易，还要加高床头，尾座，还要加螺杆使刀架横纵移动，并且要想带动仪表床头，电机不能小于750w,因为仪表得床头轴承要求负载太大，总之优点不多，仪表床子要买好点的，这种不适合改造，不如花两千块钱买个车床

detaier

aizhejun8888 发表于 2015-12-5 08:56
9 @( S! c% O  v* c1 ?, \# h& k: U这个不带螺纹的仪表床子扔了吧，改造的价格都够买一个的了，车螺纹，车法兰，改造配合好，实属不易，还要加 ...

不要打击兄弟们的热情好不好，改造中有乐趣的，

赵大爷

说一下拆以前，着重检查后轴承主轴附近有无严重锈蚀，变型、……。先搞清楚不能芒目下手，这种小床经我手改过几台，很好用简单性价比高，别着急玩的就是过程乐在其中。

pla71762

赵大爷 发表于 2015-12-6 17:46
5 y, @( r, C  P, c说一下拆以前，着重检查后轴承主轴附近有无严重锈蚀，变型、……。先搞清楚不能芒目下手，这种小床经我手改 ...

谢谢提醒，目前停工状态！因为着实拆不下主轴及轴承。像您先说明下状况，还请指导！
+ u- _6 W5 ~0 e, d7 a该机床接手时主轴无法旋转，在拆掉夹头及其连接件后勉强用手蛮力能转动了，拆开前轴承盖板后发现里面很脏，油污比较厚。后轴承与前轴承情况相对于还严重。使用汽油将前后轴承可清洗得到处进行了浸泡加清洗（由于无法拆出，只能将床头泡在汽油盆里，外壳的漆都掉了）。但是还无法拆出。从床头侧位的两个小孔内加入了润滑油后用手勉强能转动，但是上皮带轮跟电动机连接后，电动机无法启动。
* T, J2 l% s. t) }9 e  n6 x既然经您手改过好几台，麻烦赐教，如何才能正确的将主轴及轴承拆出？还有就是该类型的轴承市面上好买到吗？大约多少钱一个?谢谢！

jiulejushi

pla71762 发表于 2015-12-6 23:19
/ j9 t; X: p  Y# o6 }4 D( B谢谢提醒，目前停工状态！因为着实拆不下主轴及轴承。像您先说明下状况，还请指导！
. r6 E* N9 C! t$ ~) v该机床接手时主轴无 ...

: F) w& X. d& j9 T8 E- ]兄好，主轴我已拆出，就是按各位大神们的指点，尾部冲下，在木板上墩了两下就出来了，不费劲儿的

pla71762

jiulejushi 发表于 2015-12-7 18:26
* c( u' C7 m+ g, @! ~$ {兄好，主轴我已拆出，就是按各位大神们的指点，尾部冲下，在木板上墩了两下就出来了，不费劲儿的

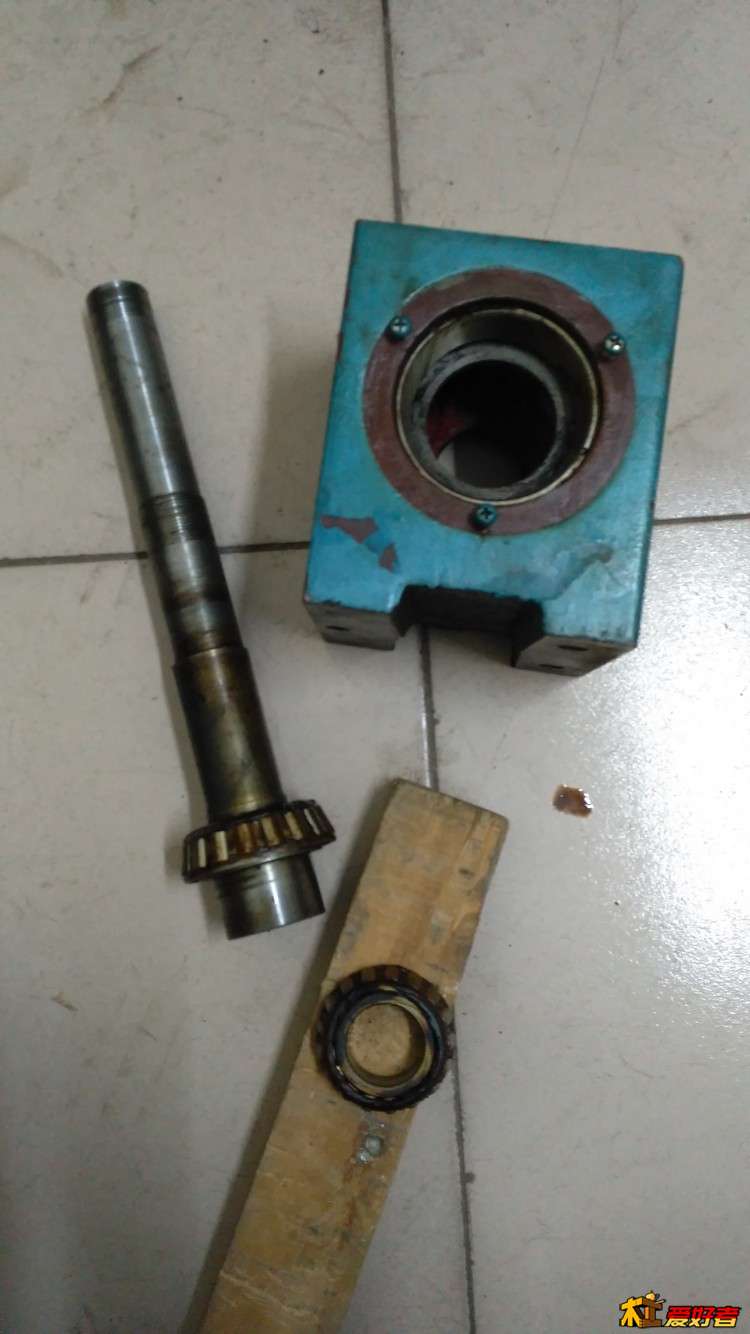

+ Z' ^; t: d! Q; U我今天也拆出来了！但是尾部丝口已损坏部分。垫着木头根本无法礅出来，目前主轴已送至加工店车螺纹跟法兰盘去了！不知那个圆锥滚子轴承的外环能顺利取出不！后天去拿回来再折腾。明天研究一下怎么将刀架改成丝杆或者齿轮给进。
5 I1 _& Q/ D- W6 Z4 L

aizhejun8888

坐等加丝杠，看看如何改成手摇进刀的

aizhejun8888

抓紧加丝杠改手摇进刀

aizhejun8888

兄弟，估计你的锥度轴承得买个新的装上了，你还准备改成佛珠机吗？

pla71762

aizhejun8888 发表于 2015-12-16 12:59
兄弟，估计你的锥度轴承得买个新的装上了，你还准备改成佛珠机吗？

+ a$ c# c# x  p/ q7 ^9 Q! R丝杆已经改好，苦于暂时没手轮。本来就是需要换轴承才拆的撒！

ft0408

这个一般配125的卡盘比较好用一点儿。现在这种仪表车也算是淘汰了。

pla71762

ft0408 发表于 2015-12-16 19:00
+ b8 s. a& a7 N6 L: z7 f- t这个一般配125的卡盘比较好用一点儿。现在这种仪表车也算是淘汰了。

- M2 A) t" [% E# S/ m5 Y7 X5 f125的卡盘估计是极限了！最大回转半径只有75mm。但是我手里没125的，上的100的卡盘，卡盘加法兰占用了不小的距离，导致加工工件的长度缩短。
2 M" `$ Q1 T$ l' K/ v8 I" P

aizhejun8888

嗯嗯，你是自车的法兰吗？自己车的止口配的卡盘吗？丝杠装上了，你没装刻度手轮吗？上图看看！！

aizhejun8888

我用的125卡盘，尾座需要加改，改了不少地方，托板丝杠不知道怎么找平，打眼，装上，兄弟，你买的什么丝杠，一圈进刀量多少？

pla71762

aizhejun8888 发表于 2015-12-18 15:03
我用的125卡盘，尾座需要加改，改了不少地方，托板丝杠不知道怎么找平，打眼，装上，兄弟，你买的什么丝杠 ...

* g' _0 R! s+ O% z- G  X2 K就一般的8mm螺纹丝杆，是以前买的，我没有找平搞那些，等弄好了再拍给你看吧，这段时间有别的事，没有进展。
7 {+ n( i4 G  ]# P# }
