DIY全钢雕刻机

撒的谎 · 发表于 2015-12-2 19:56:38

dfuou8527 发表于 2015-12-2 08:191 c, y) ~0 @7 V7 p, p
个人觉得如果是全钢的雕刻机还是用3A，2.8NM的比较合适。跟你那个1A1.8NM的差不了多少钱

额我现在用的是这个

步进电机型号：57BYG250D

电机长 100mm 轴径8mm 电流3A 力距2.5N.m

驱动器型号：TB6600升级版驱动器

输入电压12-40V，输出电流0.5-4.0A

最大脉冲细分6400步/转

撒的谎 · 发表于 2015-12-2 20:15:01

royann 发表于 2015-12-1 20:34
w8 Y! s' r7 _( n. r8 ^建议买86的8.5N的。玩起来不费劲。还有你这个机架结构有点瓤了点。底座配双滑块要好点。另外底座要加重。配 ...

谢谢学习了！当时因为想龙门高点所以弄两公分厚钢板有点后悔了，机器底座准备弄U型钢做架子应该有70多公斤吧不知道够不够？

现在买的电机是：

步进电机型号：57BYG250D

电机长 100mm 轴径8mm 电流3A 力距2.5N.m

驱动器型号：TB6600升级版驱动器

输入电压12-40V，输出电流0.5-4.0A

最大脉冲细分6400步/转

龙门也还没有切，因为想问问大家好有修改的余地

撒的谎 · 发表于 2015-12-2 20:16:11

撒的谎发表于 2015-12-2 20:155 u! g7 B. G2 h) d( J) u
谢谢学习了！当时因为想龙门高点所以弄两公分厚钢板有点后悔了，机器底座准备弄U型钢做架子应该有70多公 ...

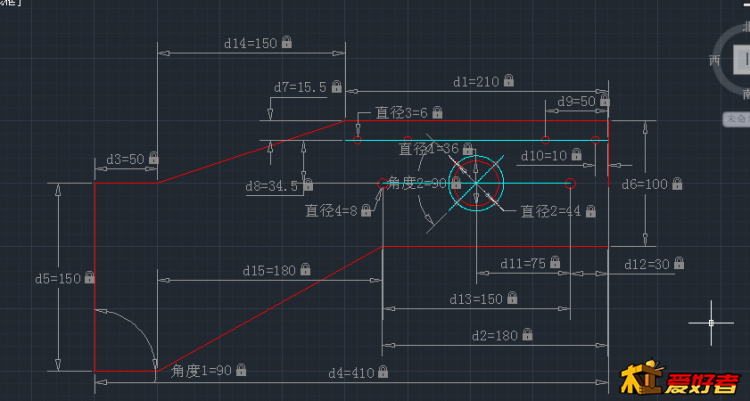

现在设计的形状图

撒的谎 · 发表于 2015-12-2 20:18:56

你若成风发表于 2015-12-1 23:341 m! d, ]. F9 }
动龙门还搞这么苗条。一定会跳舞的。

不知道切成这个形状会不会有什么问题？

撒的谎 · 发表于 2015-12-2 20:21:47

boy2000 发表于 2015-12-2 00:07: F0 _; S; T0 k! }4 j5 L& `, L8 O
有点意思！楼主以后有你头疼的，嘿嘿！！！

请大神多多指教！

撒的谎 · 发表于 2015-12-2 23:49:32

撒的谎发表于 2015-12-2 20:21" s( c' w) z4 i. L& n; [, o( M
请大神多多指教！

嗯底板150MM改用双滑块行吗？

ssungirl · 发表于 2015-12-3 00:46:49

这么重的龙门就用这么短的滑块啊,再加一个吧

WWL1215 · 发表于 2015-12-3 11:25:37

撒的谎发表于 2015-12-2 23:49' f0 B' l3 V* u" b6 o
嗯底板150MM改用双滑块行吗？

底板最少250宽，双滑块。

撒的谎 · 发表于 2015-12-3 23:14:49

WWL1215 发表于 2015-12-3 11:254 ~6 G5 K/ D, h- G, d6 y% R
底板最少250宽，双滑块。

这样我的雕刻面积又要减少100MM了，有不有其他办法解决？用双滑块把龙门降低点能行吗？

WWL1215 · 发表于 2015-12-4 06:47:01

本帖最后由 WWL1215 于 2015-12-4 06:50 编辑

没办法的，滑块宽点稳定，再说龙门这么重，其实底板稍微做大点成本多不了几元，就是体积大点。

你若成风 · 发表于 2015-12-4 20:31:19

动龙门要有很稳重的底盘。y轴的脚很重要。重心不稳。就失败了
我是不使用光杆了。旧的不成样子的导轨。也比新光轴好用。试试吧一试便知

你若成风 · 发表于 2015-12-4 20:32:02

如果是固定龙门你这个结构要更好些

你若成风 · 发表于 2015-12-4 20:33:27

y的丝杆多大。看着细点纯属个人意见

ttxiao · 发表于 2015-12-5 02:50:39

这么重你滑块多大的呀少于30MM的轴估计用不了多久就出沟了

luoxuanfeng · 发表于 2015-12-5 11:51:16

全钢结构很好嘛？
