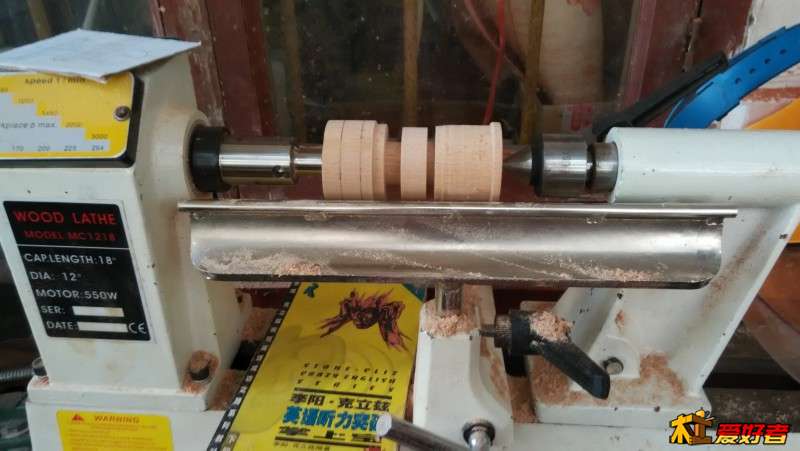

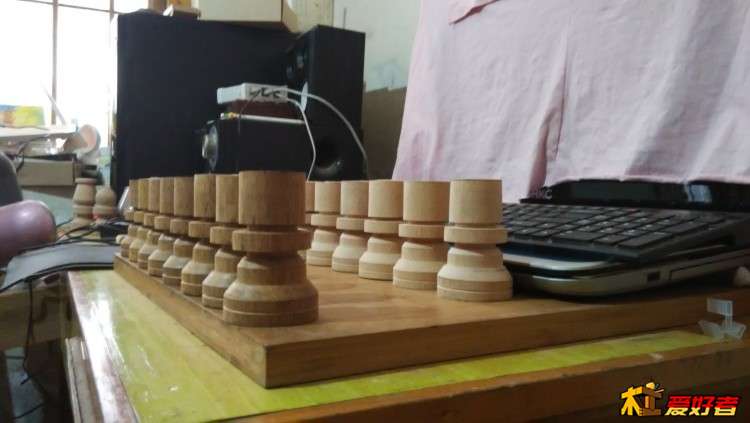

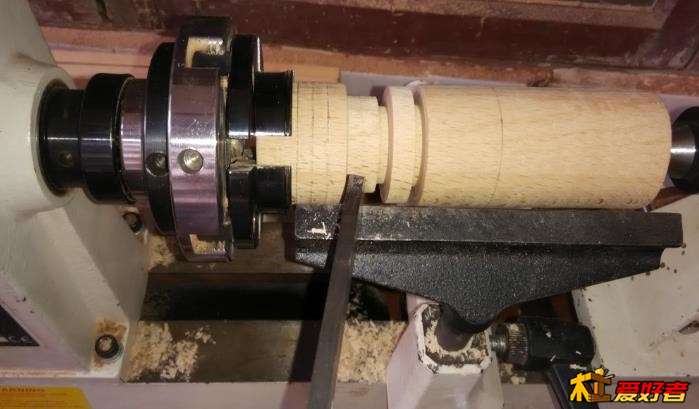

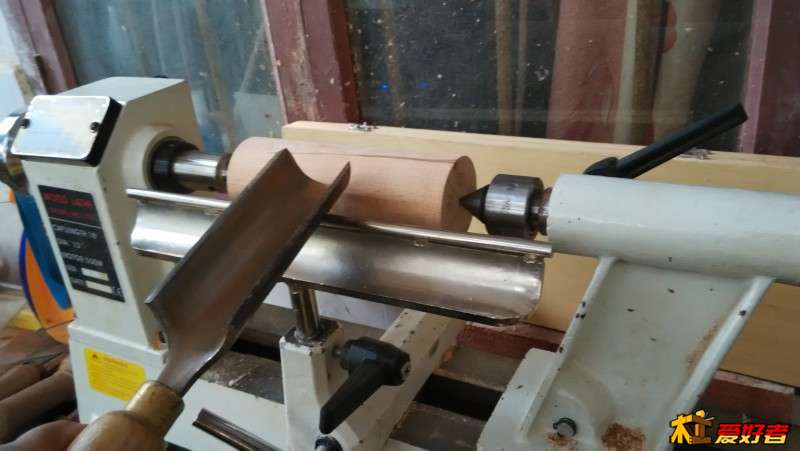

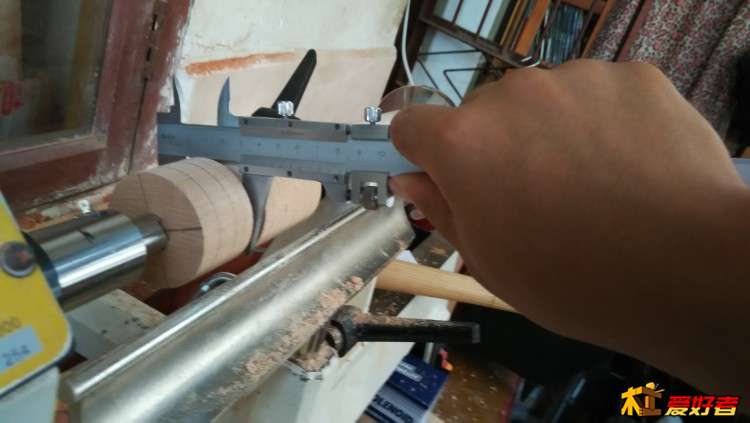

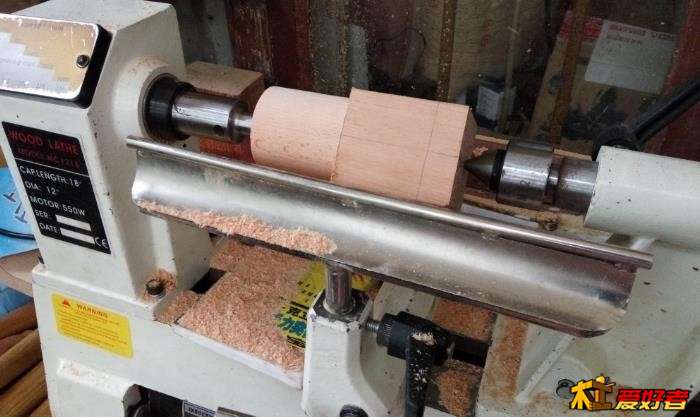

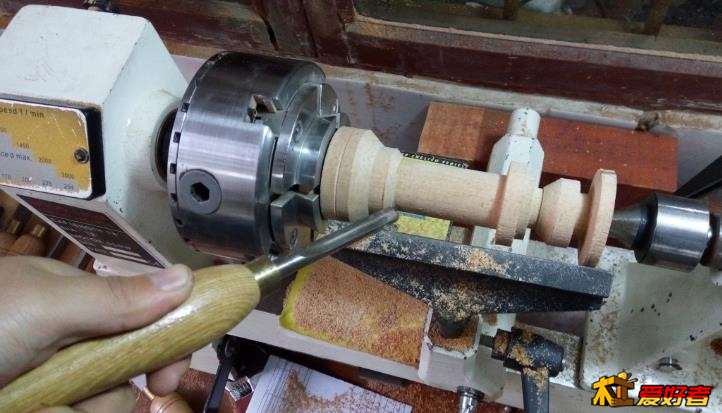

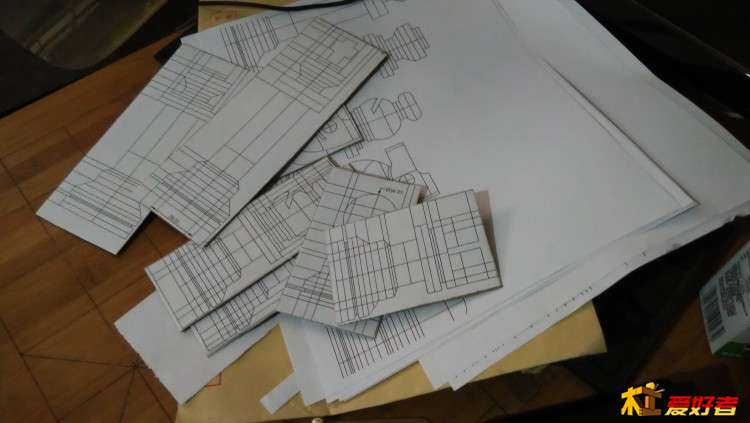

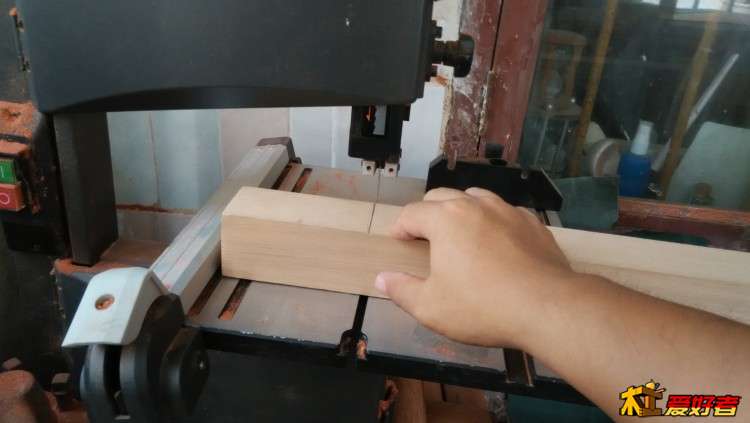

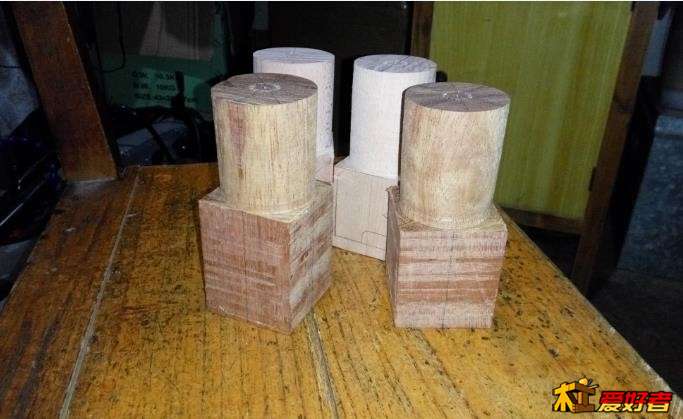

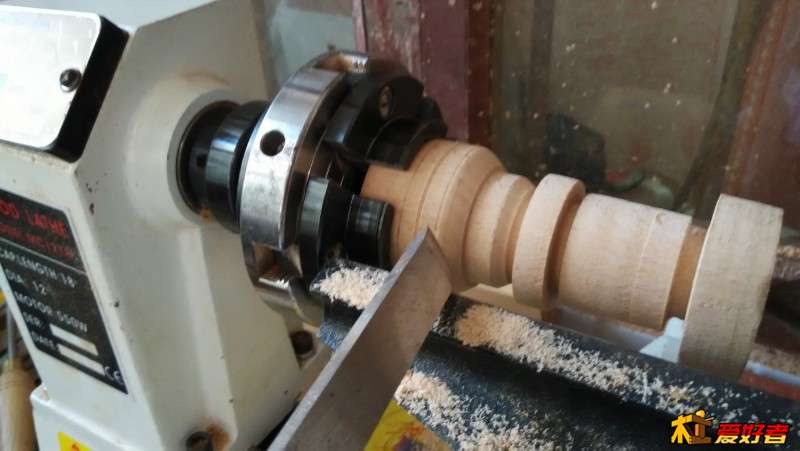

〈棋盘上的艺术〉-------西洋象棋『CZR-014』 西洋象棋俗称国际象棋。 自 从小学时第一次看到国际象棋，就被国际象棋的棋子造型所深深吸引。从小到大，买了很多副国际象棋，有塑料的，木头的，还有玻璃的。但是我总觉得从外面买到的棋子和我心中所想还有一定的距离。于是，我萌生了自己做一副国际象棋的念头。 潜水了2年左右吧，去年2014年底开始玩木旋，陆陆续续做了一些。今年觉得自己的实力差不多了，打算做出一副完完全全属于自己的棋子（设计加工都是我）。在准备动工的时候，刚好遇上木工爱好者论坛举办木旋大赛，我想车一副棋子完全算是木旋作品，于是准备材料，开工。 从8月初备料开工，11月多完工，由于自己是个上班族，只有周末才有2天的时间开工，所以导致整副棋子的制作长达3个多月。 先来一张原材料的照片，两种颜色的木方。总长度3米。手写 ID，铅笔写的，字有点淡 然后把木料锯开成所需尺寸 之后车圆 没有摄像师，只能自拍 按尺寸车出一大堆圆棒 祭出自己设计多时的图纸（独门绝技^-^） 国际象棋6大造型之士兵 首先车大型，其实单个难度都高不出哪里，但是如果是要做出一副棋子（标准棋子配置32+2，2个升变备用皇后），那么就必须做出一堆一模一样的，这对于木工车床来说，难度和工作量都呈现出几何级上升的趋势。加上木工车床的精度不高，还要经常拿卡尺量量有没有跑偏，再打磨打磨，累死了。 测量中，质量监控，防止尺寸跑偏 再修出士兵底座的轮廓 一共16个，国际象棋的半壁江山，士兵半成品出来了。 士兵半成品，兵胚出来了，先阅个兵过过瘾 , p# M. b( K1 ` Y0 y

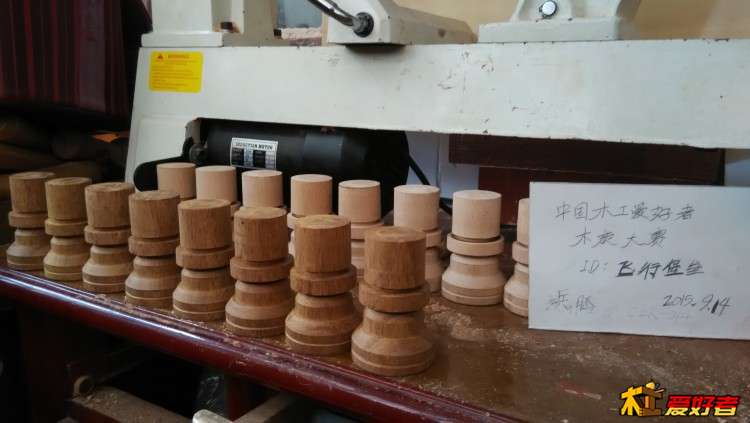

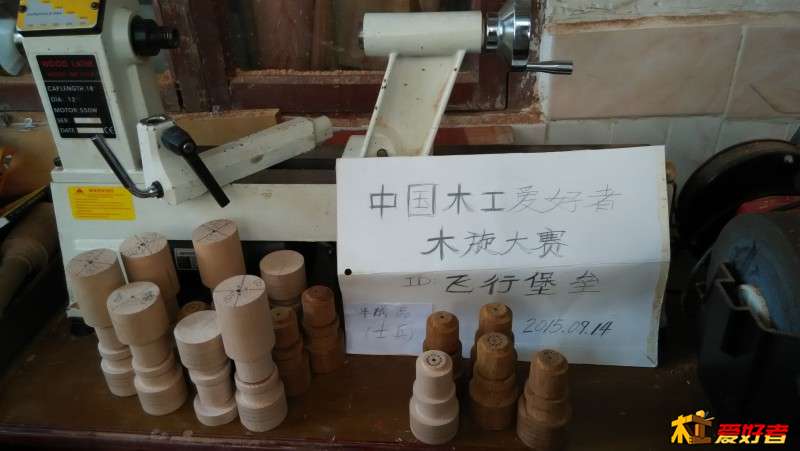

士兵半成品+车床+手写ID

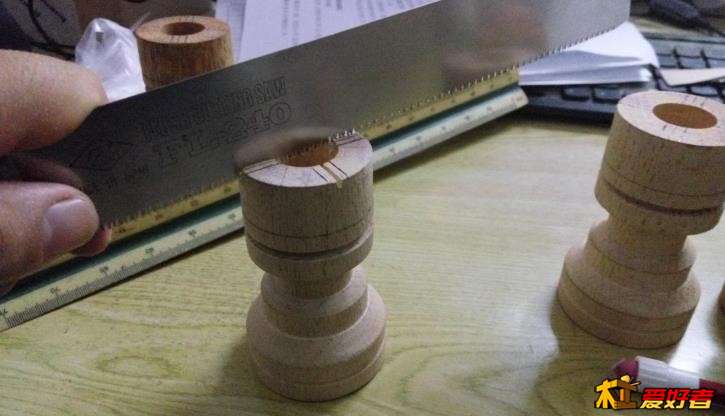

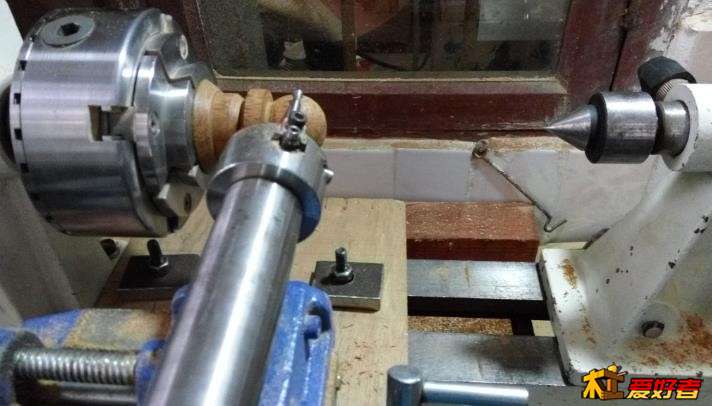

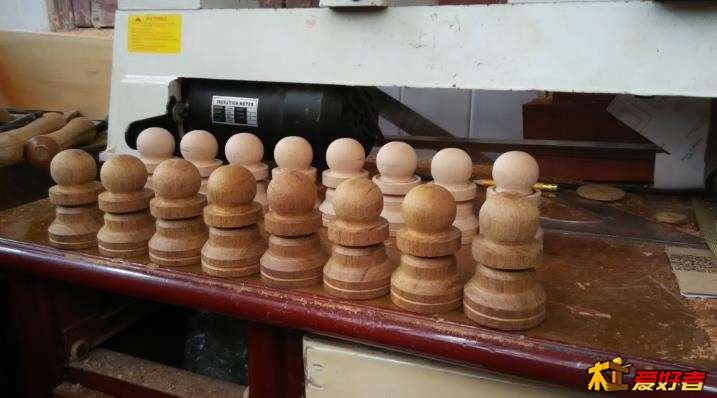

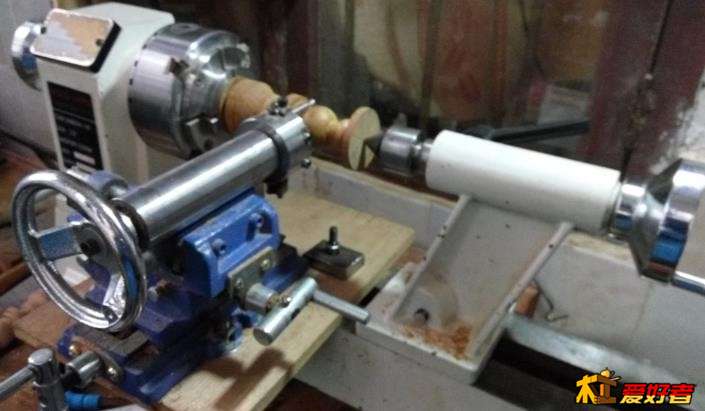

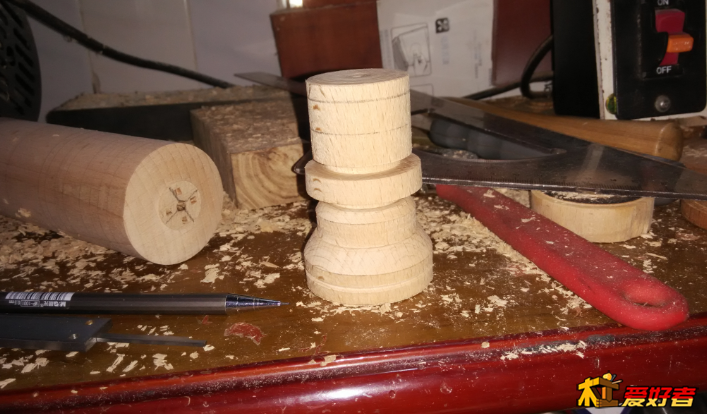

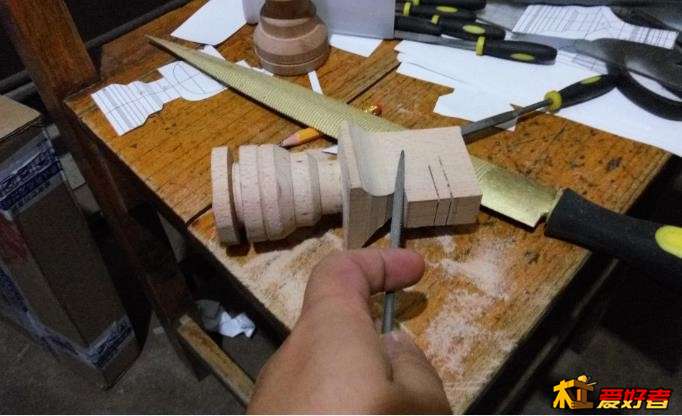

$ a# p% r$ a! g) C# x然后，车出士兵顶部的圆球，用可调车球刀。 经过艰苦奋斗，得出双方的军队，来正式阅兵 然后，第二种棋子，城堡。 先车大型 然后钻孔，用锯子和锉修出城堡的缺口

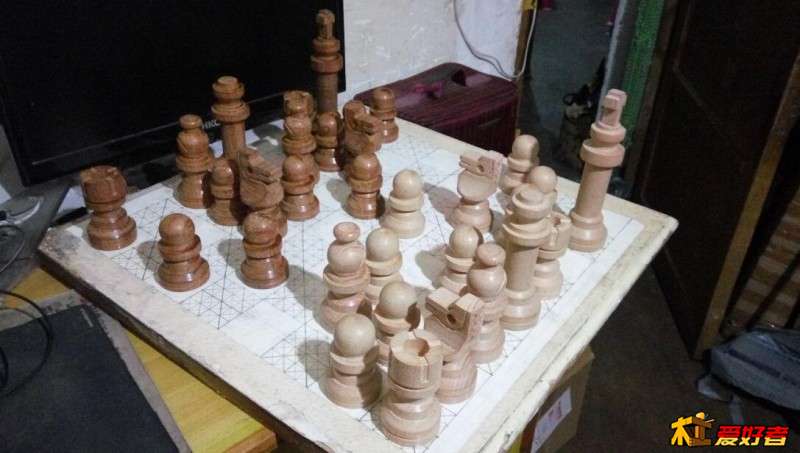

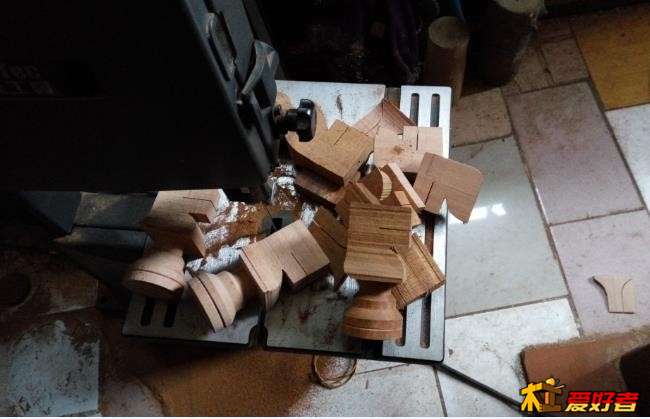

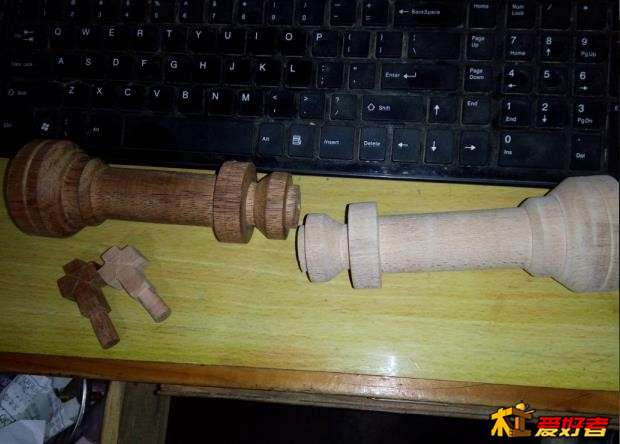

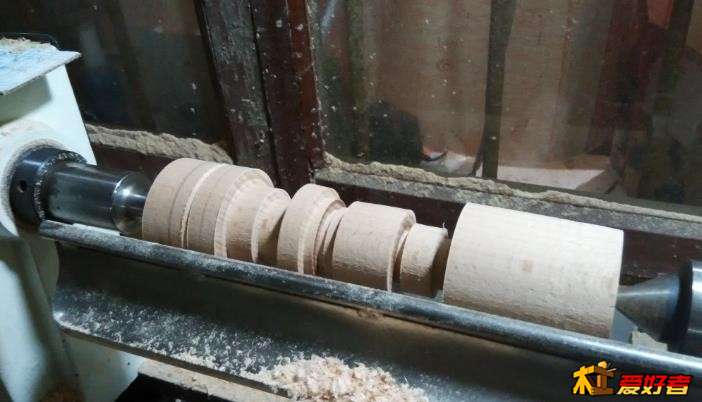

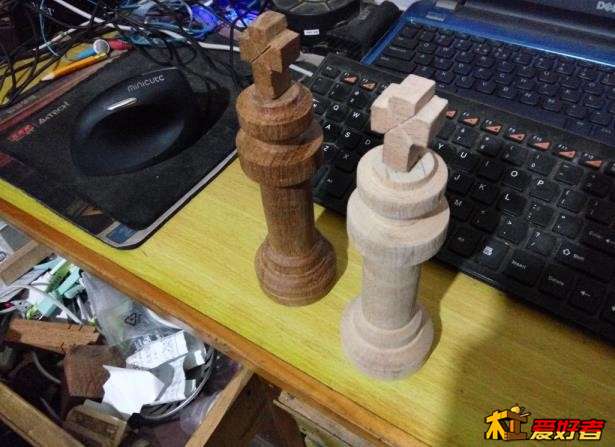

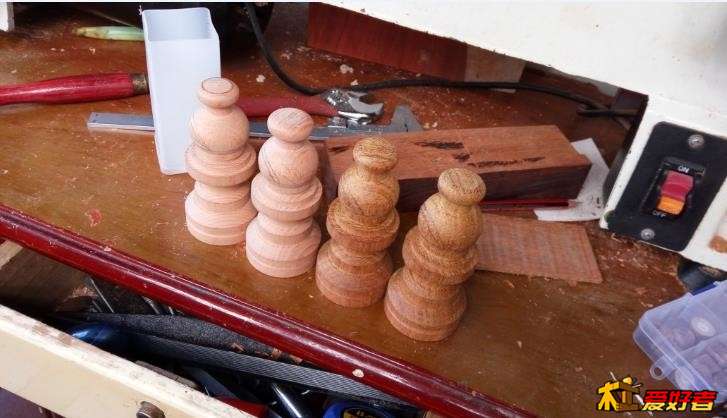

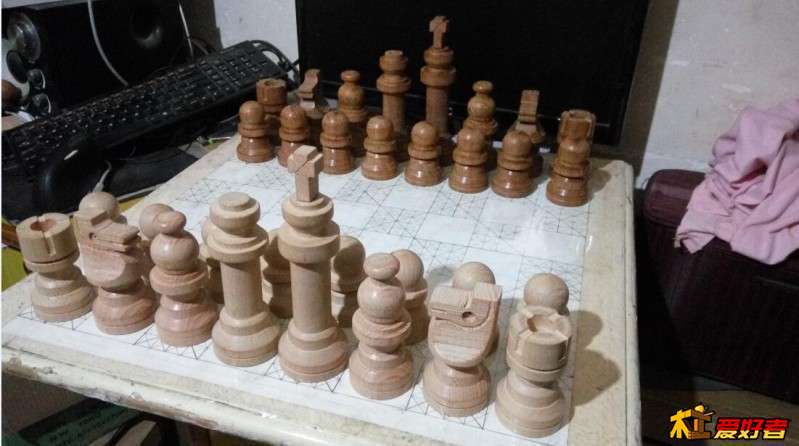

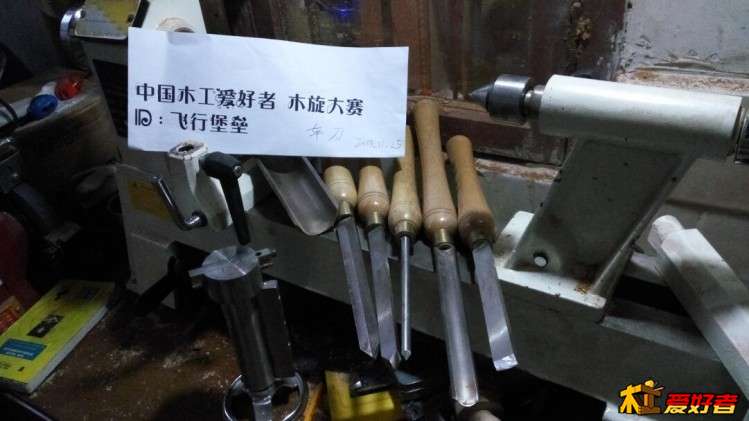

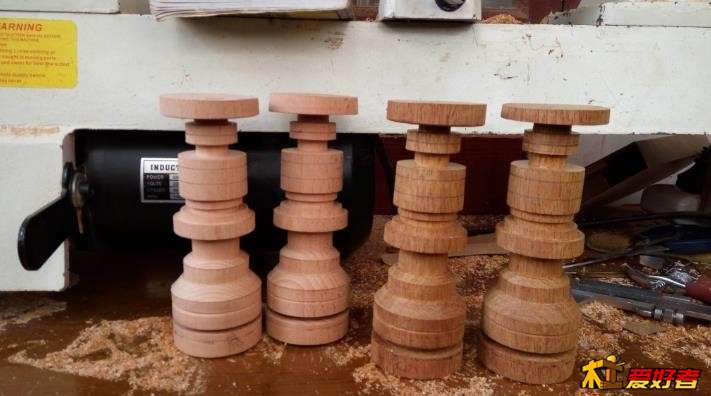

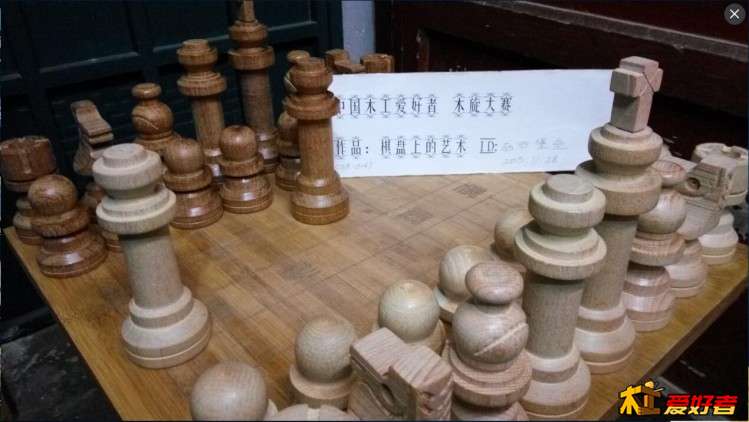

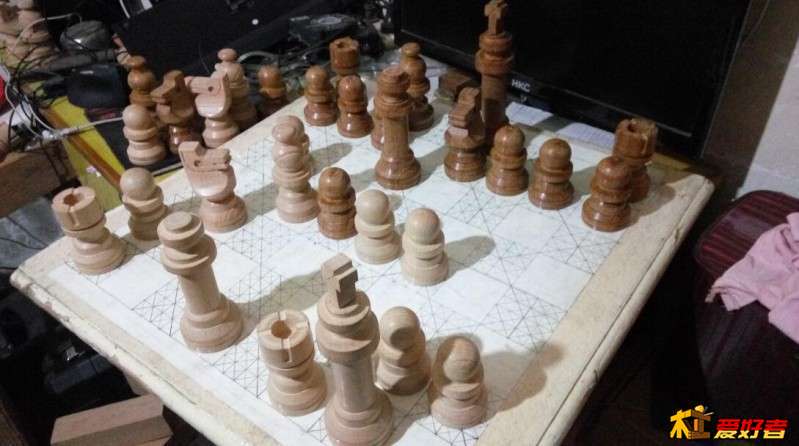

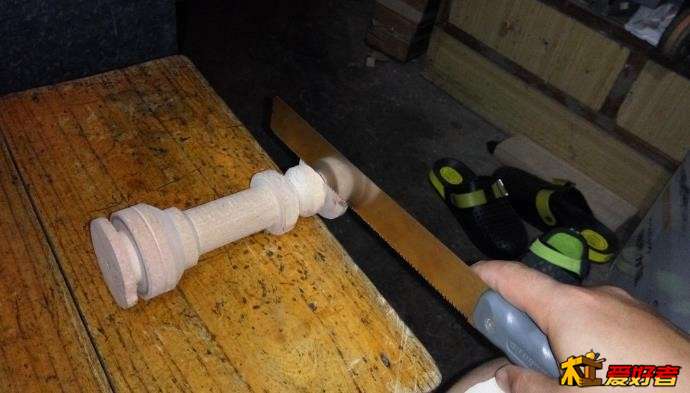

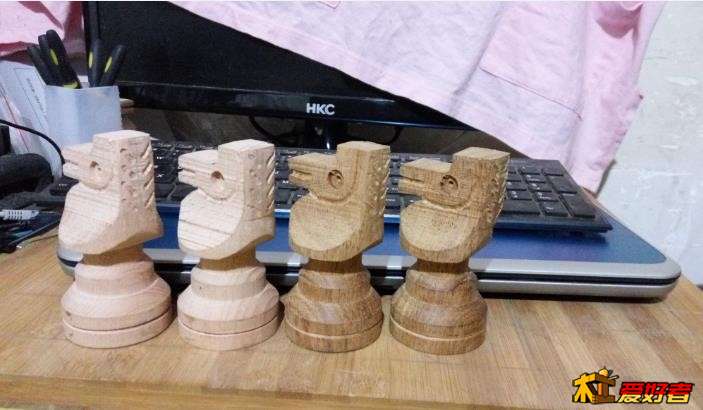

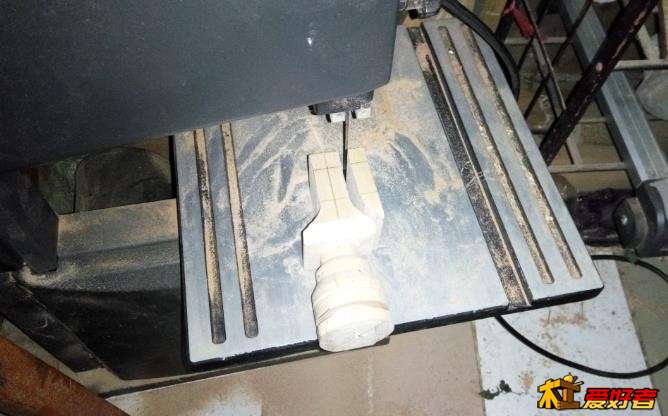

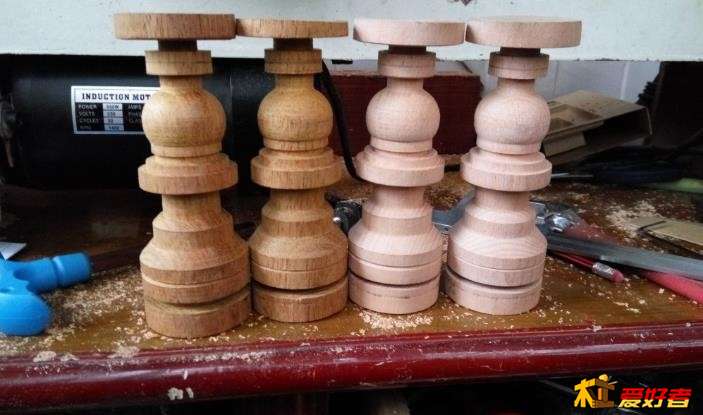

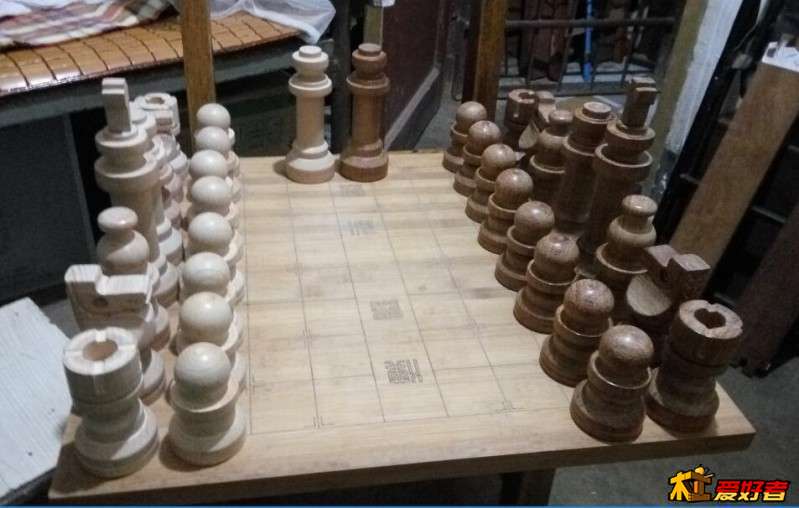

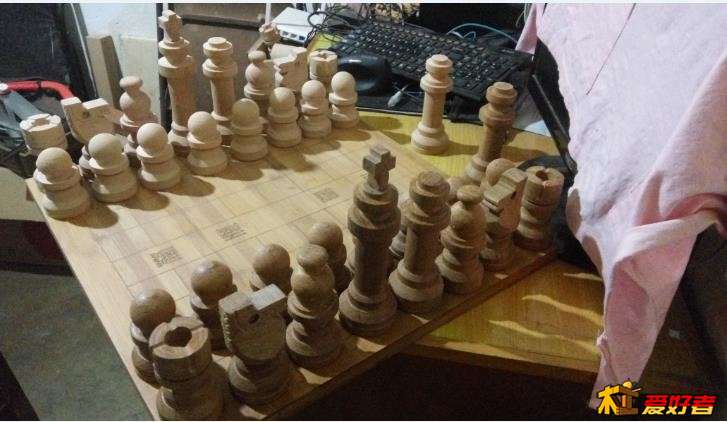

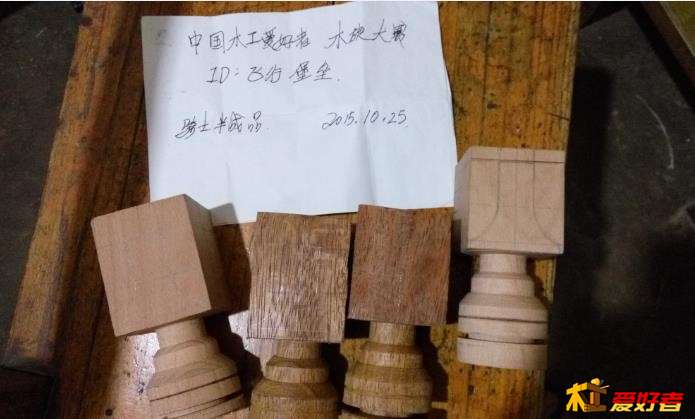

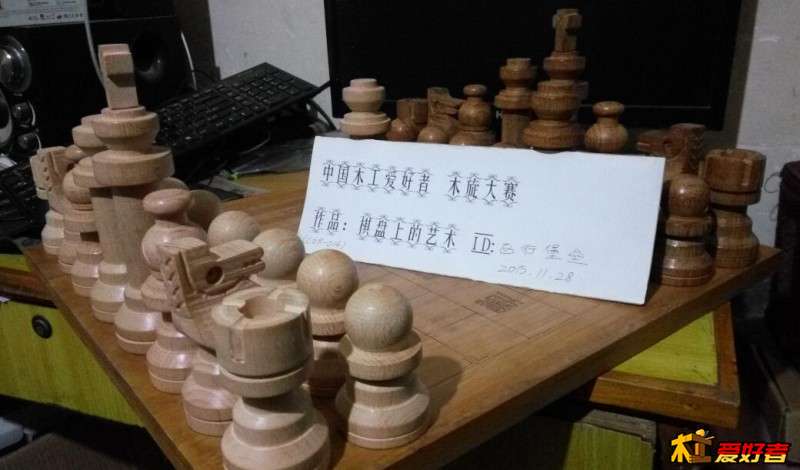

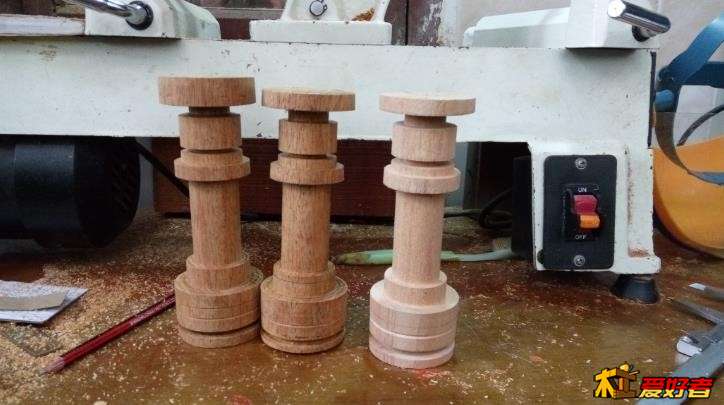

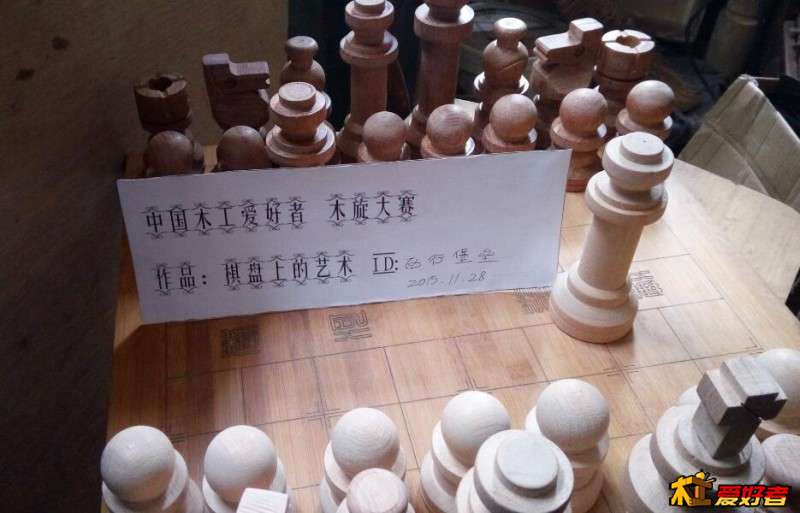

9 X4 |, v% h6 F! r第三种，制作主教。 开始也是车大型，看着容易，但是做起来累得够呛 得到主教半成品 照样车球刀车圆球 然后锯开，打磨。 第四个，皇后，开始也是车大型。 修底座 锯开 第五个，九五之尊国王，开始仍旧车大型。之后顶部钻孔，带上顶戴花翎。 成型 最后一种，最难的棋子，骑士。这4个家伙用了我3个星期的周末。这东西难啊 首先还是车大概轮廓，只能车出一个完整的底座 得到4个胚 然后划线，画出马头 带锯，开侧边，最好用拉花锯，无奈家中400+的拉花锯不给力，震得嘎嘎作响都吃不动，只好改用带锯，还勉强做出来了，后期需多打磨了。 再锯正面，马眼钻孔，再慢慢打磨吧。 打磨中 再刻一下纹路，OK 所需车刀+车床+手写ID 然后是全家福，先是素颜 之后上蜡。  杀上一盘
