求高人指点无极调光灯更换LED灯条方法

lovee101

各位前辈和高人，新人救助：

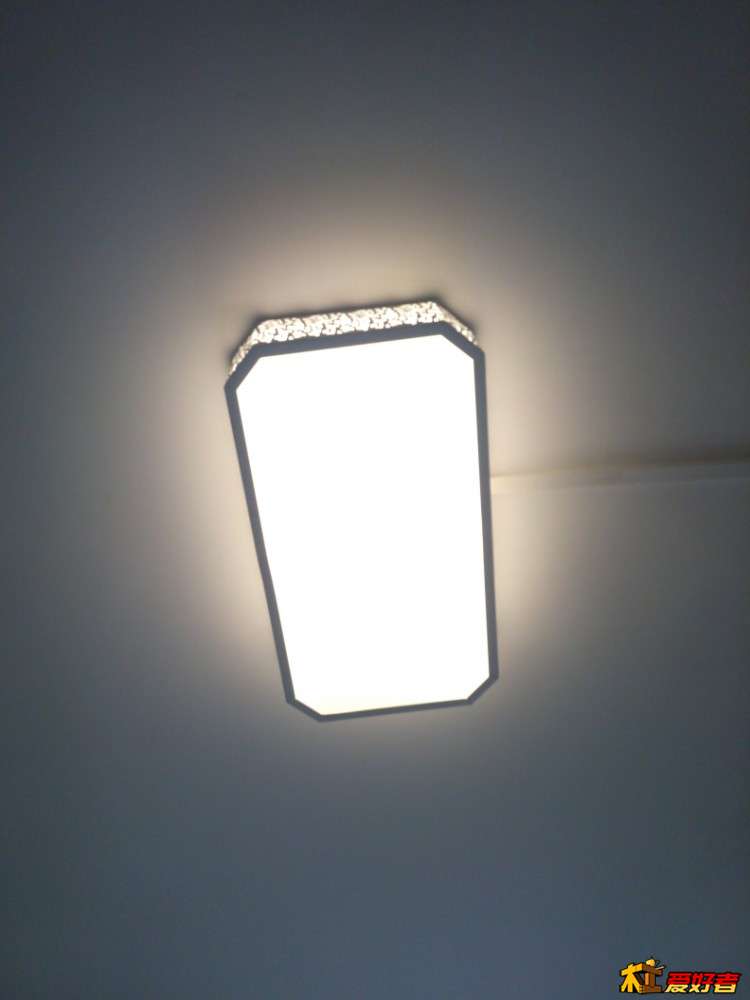

9 b9 k' W# V9 V7 \3 N如下图，卧室的一个带无极调节的灯坏了，LED灯带只能点亮，但亮度仅仅是能看到一点微光
* g9 Z/ k7 L1 r. I3 s3 V8 H用遥控的时候，可以听到咔咔的声音，但是灯不亮，
2 x/ [( Z3 g' K7 K0 ~! q我在某宝淘了几条LED灯，想求助，
这个遥控模块还可以装上去吗，怎么装？

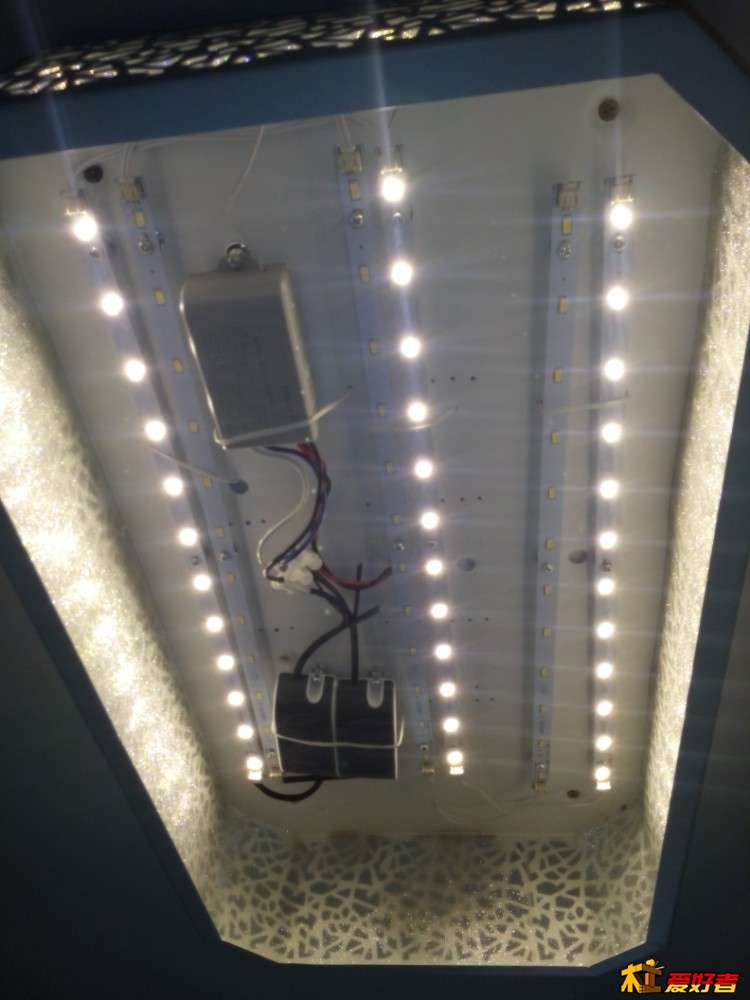

4 L0 {( x7 p+ `" d$ A& G* Q) O我现在全部拆下来了，只剩灯箱了，
% P8 v* Y# K4 O: H) b因为我不会装这个模块，求大家帮忙解答一下，
( t0 H& }6 {4 k- M  L这个模块是怎么安装的，线路该怎么走
感谢！


3 \5 Q3 k' ^" v7 |3 ?  g% ?

/ t( M) [3 C$ k/ [' B补充内容 (2015-11-22 22:10):
下面已将遥控模块的图拍了上来了，上面有电路图，但是看不明白，请大家指点，谢谢！

lovee101

需要的话，等会回家拍个更清晰的图片上传参考，谢谢！

杰瑞鼠

这个三言两语说不清楚。既然能确定是灯带故障，换灯带就是了。

asdbao

把坏掉灯带的线接到新灯带上去不就行了么？楼主不会先拆了遥控模块却没记下走线吧？

75兔子

首先要确定是灯带坏了还是遥控件坏了，灯带四条全坏也不可能，从图中无法确定灯带是并联还是串联，所以不好判断，安装新灯带的时候一定要注意灯带的正负极。

lovee101

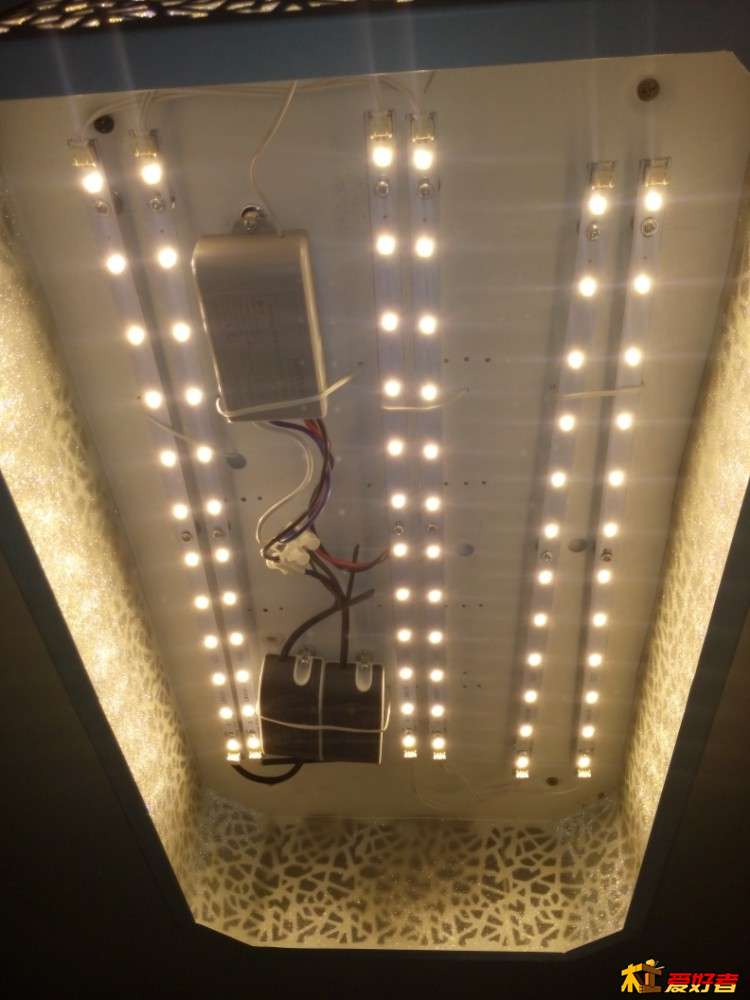

谢谢大家，我找到遥控模块了，拍个图，麻烦大家帮我看一下，我拆的时候，没有记走线，所以现在不知道还装不装，试的话，会不会试坏啊。

7 Y1 p. z3 T' ~7 A2 m

sdaviy

看分段开关上的图是蓝白 线控制两路（也就是蓝白都是火线），分别接到两条灯带电源（两个白色盒子）的火线电源上，灯带电源的零线是共用分段开关的黑色线。按我的分析，你还要看是 不是灯带的12V电源坏了。

lovee101

sdaviy 发表于 2015-11-23 17:05
看分段开关上的图是蓝白 线控制两路（也就是蓝白都是火线），分别接到两条灯带电源（两个白色盒子）的火线 ...

2 l# G4 ^9 C# R# y6 W& z谢谢，我今天灯带应该到了，到时候接的试一下
2 b7 D0 ?4 }* k( l% J, `# g' K

lovee101

改好了，谢谢！
特别感谢木友马骏兄弟，谢谢！






6 r! v7 p6 p% S* \) p0 N3 }  L* g
0 }8 v7 Y8 E; t0 I. S
, n# H( t% B# g5 V& A

北仑河

估计是接线不对。
