仿制个球珠刀，检验自己的DIY能力

彡弄梅花屮

tangsanfeng 发表于 2015-11-21 03:56
你这才是技术啊！最羡慕你们会玩这种车床的师傅了，想个什么都能做出来

  F" B+ S  O) U4 o  I木友个个都常说：动手就有收获

彡弄梅花屮

8090 发表于 2015-11-21 12:35
: H$ O/ d6 `: [- l$ I, L( h0 f0 Y楼主太强大了，搞音乐行搞金工还是这么厉害，让我们还活不哟。我也有个台钻，想看看你的台钻是怎么改的， ...

钻改铣，最关键的只有两个地方：1.换个精密的夹头，而且必须非常坚固地锁稳在主轴上，不可以掉下来；2.钻头主轴的锁紧（下压到任意深度都可以迅速锁紧）。

新意东

动手能力非常强！！属于心灵手巧的木友。

彡弄梅花屮

新意东 发表于 2015-11-21 14:45
动手能力非常强！！属于心灵手巧的木友。

非常感谢大师的支持！

5604

工艺一流，十分不错

wsdty

彡弄梅花屮 发表于 2015-11-21 12:50
钻改铣，最关键的只有两个地方：1.换个精密的夹头，而且必须非常坚固地锁稳在主轴上，不可以掉下来；2.钻 ...

晒晒你的锁紧结构 学习一下
; v% [- e* u" H

佛珠缘001

朋友你好，你的铣台最长能加工多长的工件啊？我正在DIY 一台铣床，看到你的帖子希望能做些参考。
. j/ `1 Z6 u+ G

彡弄梅花屮

wsdty 发表于 2015-11-21 22:46
- _, L* k7 ^3 S: z3 P- d晒晒你的锁紧结构 学习一下

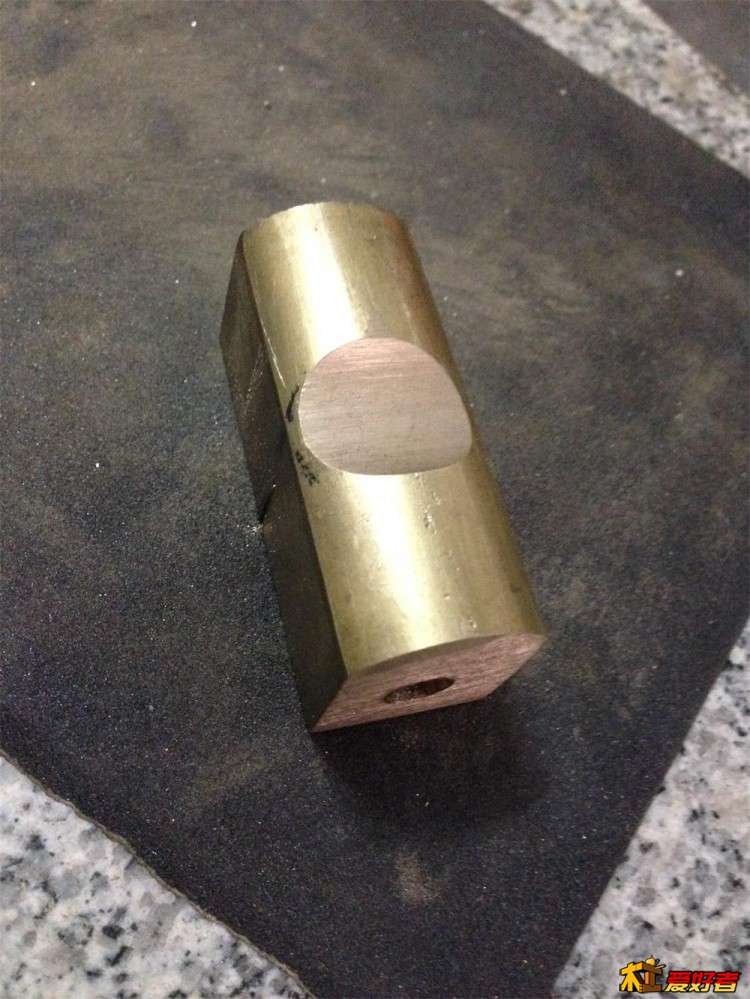

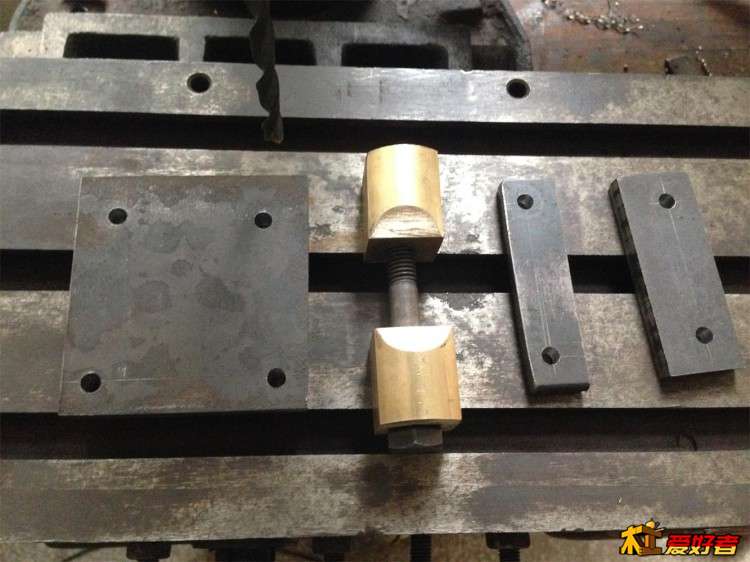

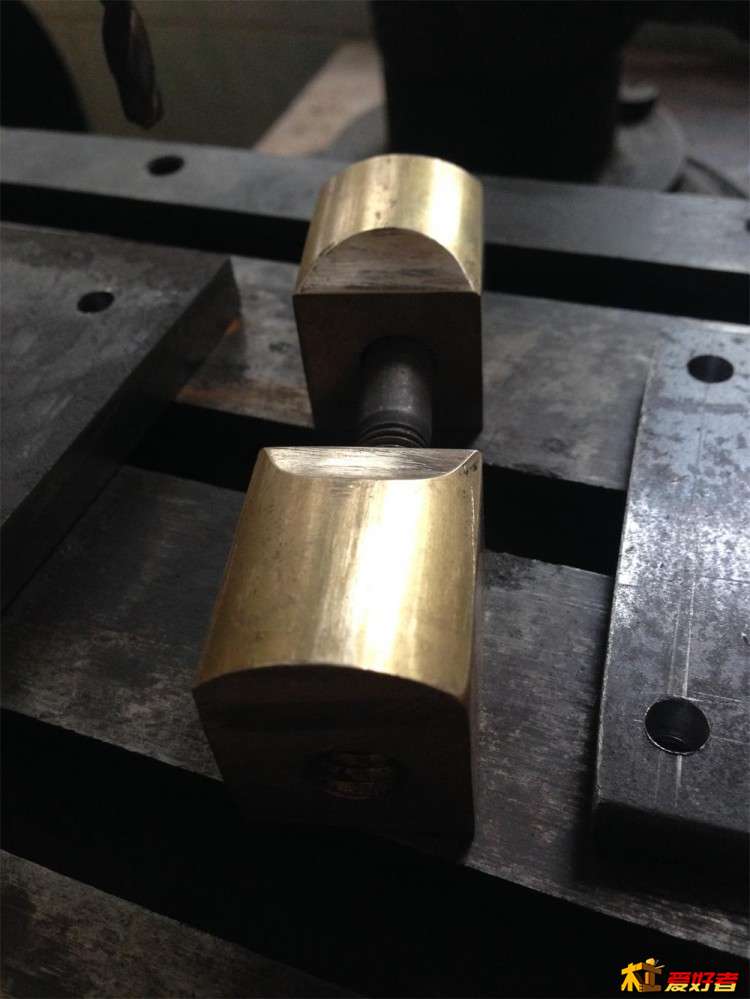

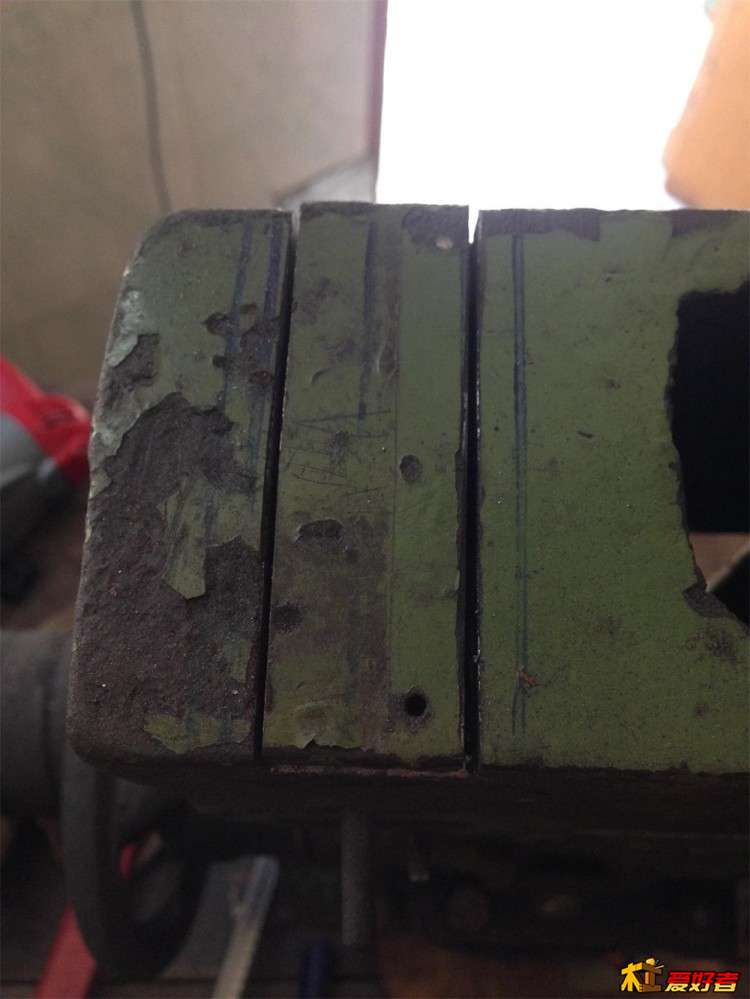

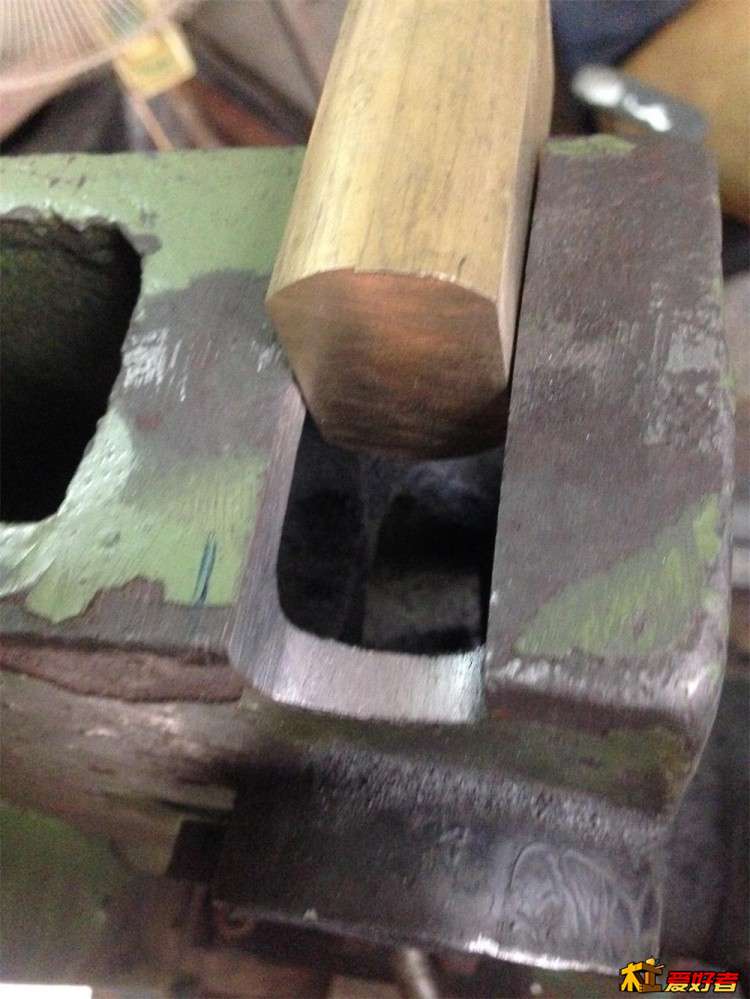

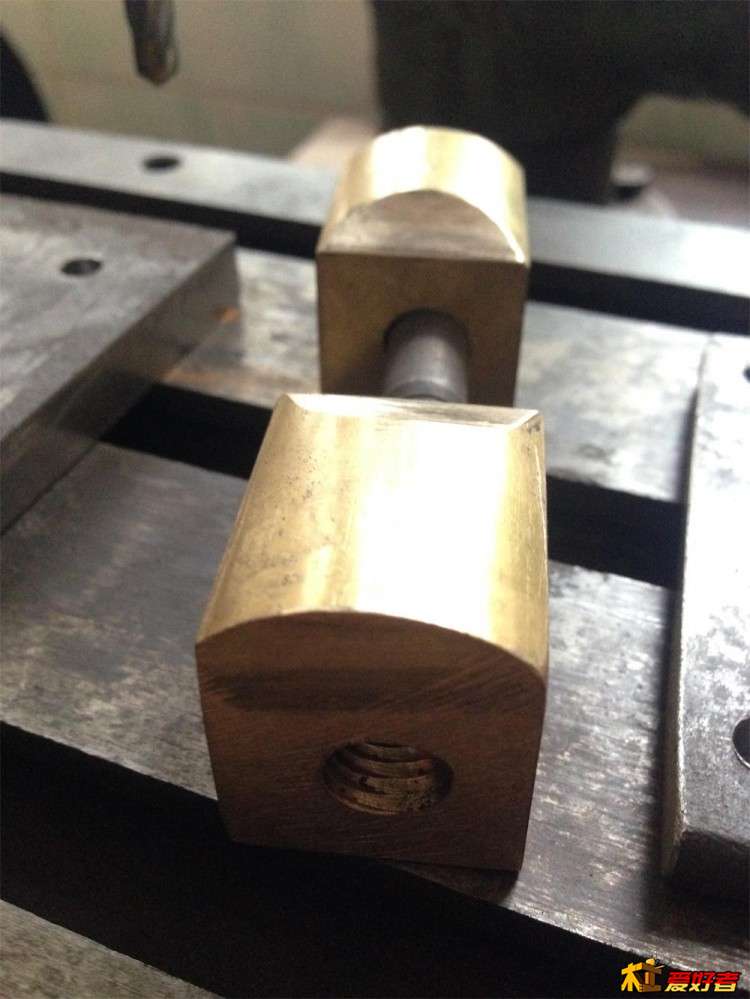

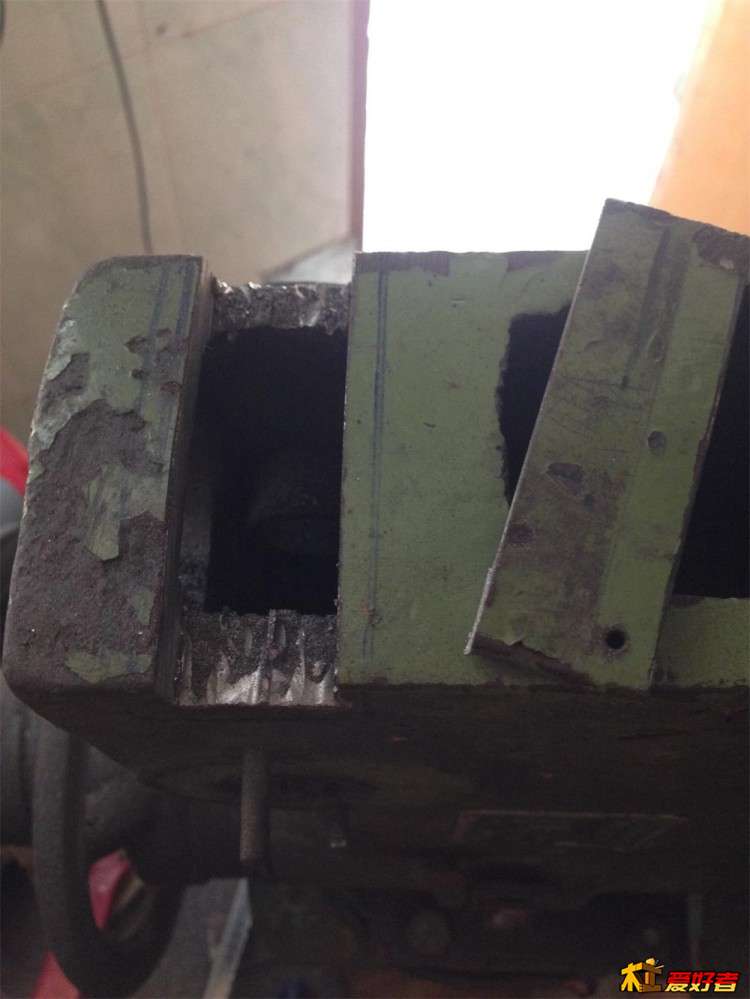

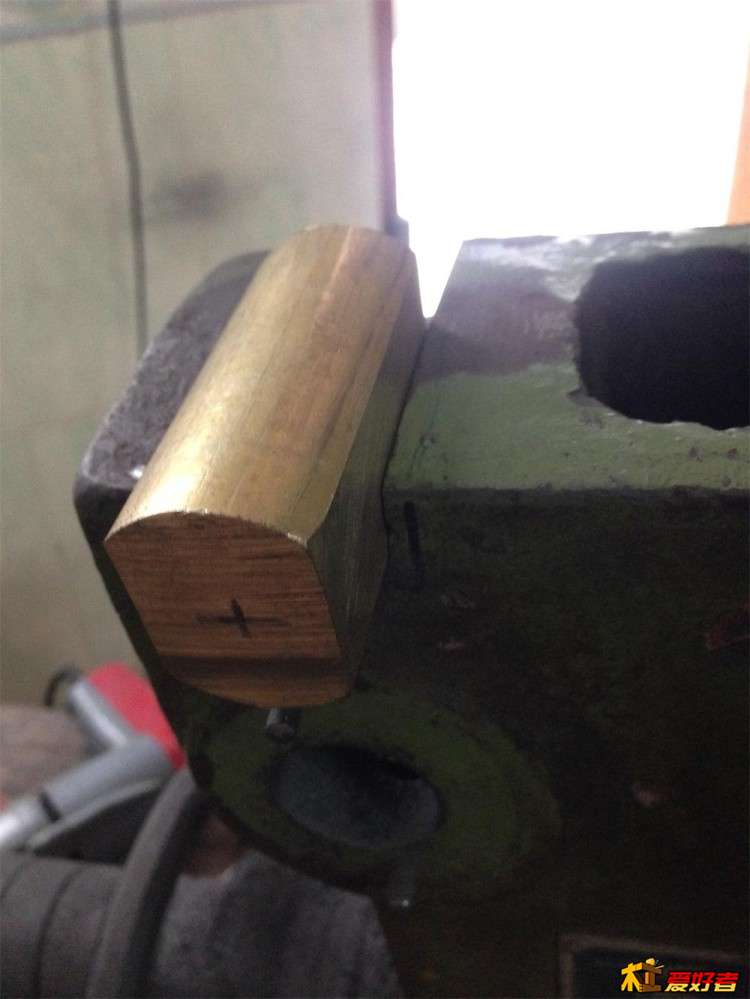

好的，看图

彡弄梅花屮

佛珠缘001 发表于 2015-11-22 00:23
  O- X7 c/ T1 O$ M- j# P朋友你好，你的铣台最长能加工多长的工件啊？我正在DIY 一台铣床，看到你的帖子希望能做些参考。

0 [( S* r. a: \/ k! E

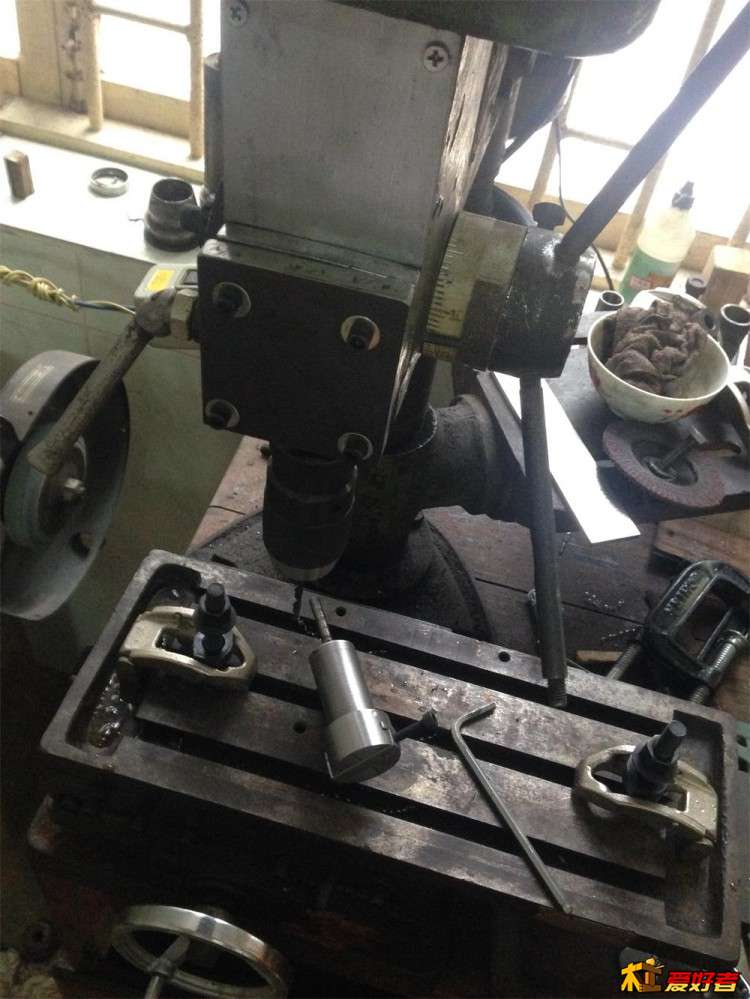

工作台面尺寸（纵/横）=450mm--170mm

工作台行程（纵/横）=110mm--230mm

底板尺寸（纵/横）=220mm--265mm

安装孔/槽中心距（纵/横）=160mm--140mm

tangsanfeng

彡弄梅花屮 发表于 2015-11-21 12:44
4 a. m" m/ I, e  r" J$ O+ m木友个个都常说：动手就有收获

3 |  g8 d( g7 e9 o. T/ j1 u

yxd007a

请问师傅：你的钻头是如果安装才不掉的？这个好像是关键。

窗前明月

自己动手好

yxd007a

三孔悬吊,那就还要做个法兰了。

wsdty

彡弄梅花屮 发表于 2015-11-22 01:59
好的，看图

哈哈明白了。够生猛。我也有一个计划改，算你这个现在一共3个方案，第一个就是开一条缝隙 谈后做锁紧，第二个 是你这样的方式，第三是在主轴下边弄一个抱箍。 我意见选迷糊了。

彡弄梅花屮

艺海同道 发表于 2015-11-21 05:15
赞！期待！

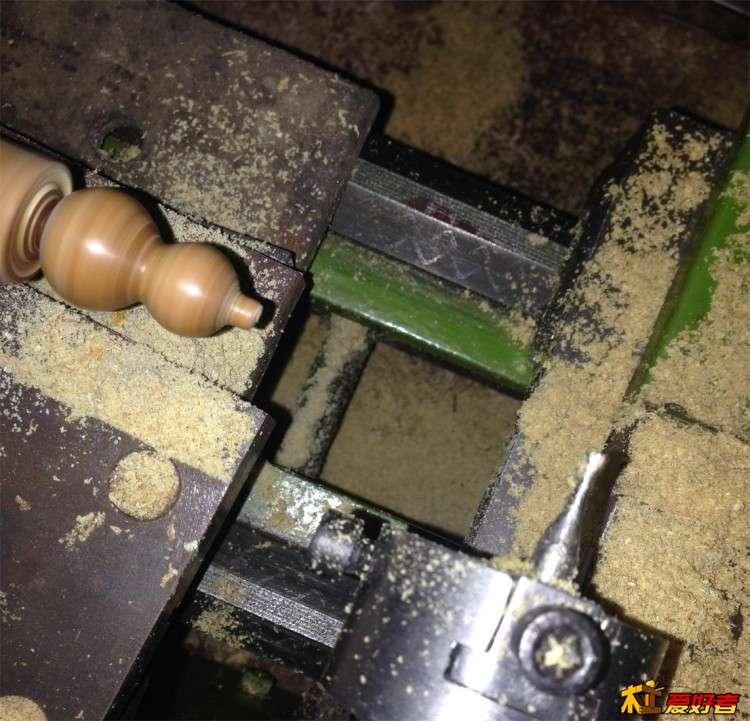

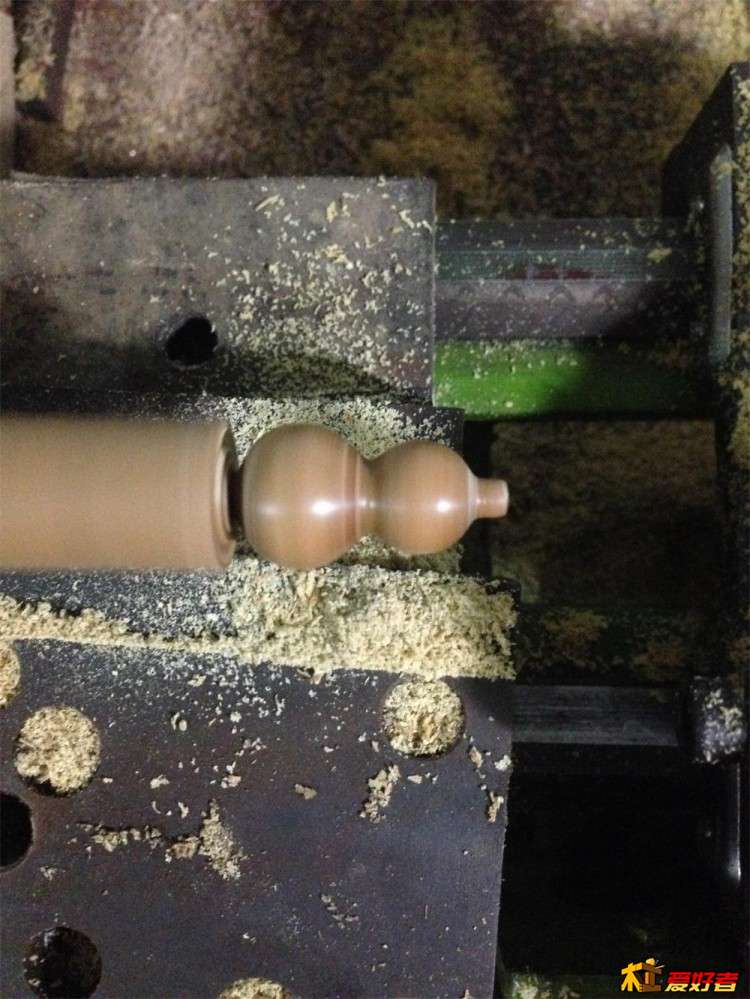

$ \/ k2 r$ m+ Q. t, W& A9 f- X2 c. v好不容易抽了点空，用废弃的6MM钻头磨了个刀头。虽然没有细磨，但也勉强能应付，不但能车木珠子，也可以车葫芦——哈哈，还算光滑！
