没钞票车床自己造

HGB · 发表于 2009-9-2 00:28:44

本帖最后由 HGB 于 2009-9-2 01:29 编辑

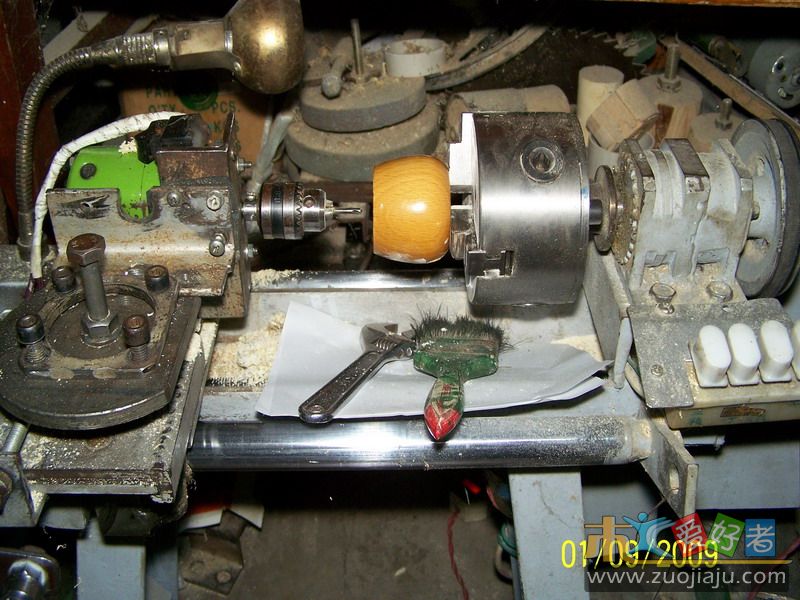

大家想想，往卡盘装夹物件时左手拿持工件，右手拿卡盘扳手，各自对应，感觉很方便；而右手床刚好相反，俺感觉用左手上紧卡盘不够力，若用右手上紧卡盘，左手持工件，变成两手交叉，感觉不便。再上一张装上高速动力钻夹的土车床PP：装上高速动力钻夹后的HGB土车床.jpg

sunlin6566 · 发表于 2009-9-2 09:55:23

能问一下主轴和轴承怎么弄的吗？

林海雪原 · 发表于 2009-9-2 12:22:10

系类系类的好家伙........

argone · 发表于 2009-9-2 12:58:49

感觉好狠的武器。。金工的东西都可以车了。太猛了。。

sqc · 发表于 2009-9-2 14:30:31

是啊，为什么卡盘在右边，我从95年到99年干车工，从16车床到落地车床除立式车床没用过，其他的基本都用过，从来没见过主轴箱在右边的，不知用着怎么样。非常佩服楼主的动手能力，只有用着合适，反正是DIY，怎样舒服怎样弄。当年干车工时，我师兄是左撇子，总是说为什么没有卡盘在右边的，现在终于有了。

springrain · 发表于 2009-9-2 15:05:30

这不是一般的牛啊,你老牛啦!

gthqxz · 发表于 2009-9-2 15:31:48

好样的

一品 · 发表于 2009-9-2 22:19:17

可能是习惯了正规车床
对你发明的的车床不知道安全系数咋样？
很佩服楼主的无产精神
注意安全

湘辉五金机电 · 发表于 2009-9-2 23:29:16

不错　好工具啊　

HGB · 发表于 2009-9-3 01:17:36

本帖最后由 HGB 于 2009-9-3 02:17 编辑

22# sunlin6566

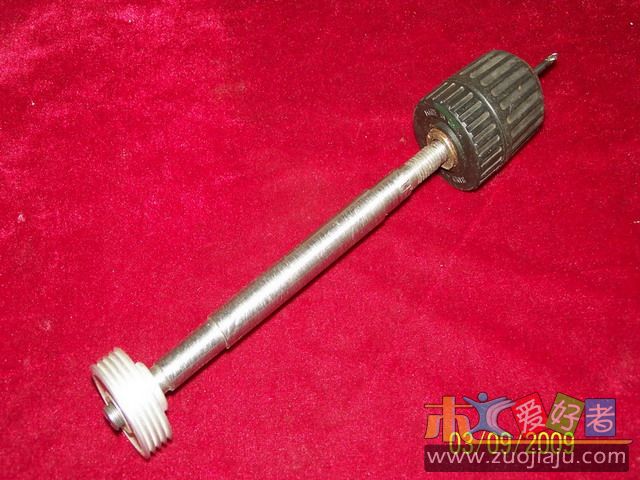

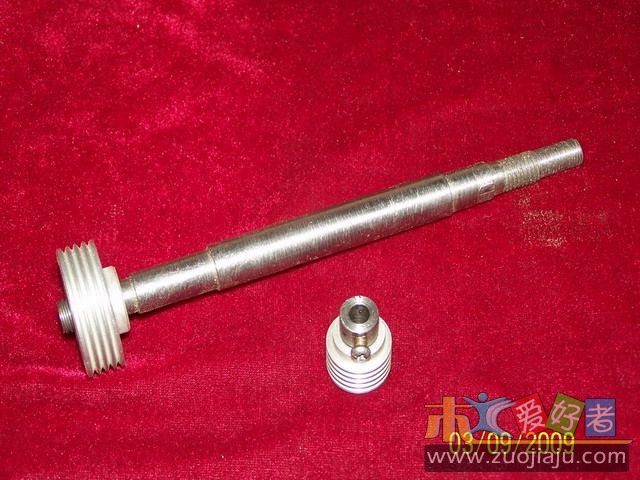

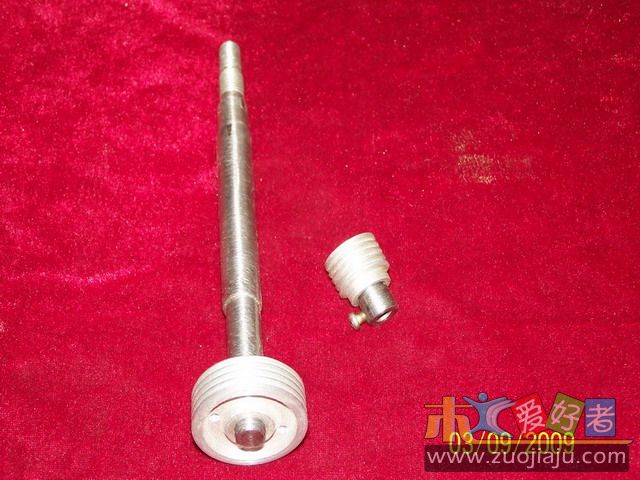

主轴是用大卡车的发电机轴改的并用其皮带轮，轴承座是用两个三轮车的“中齿轮毂”焊接成的。原来是上钻夹的，上卡盘嫌小了些。上钻夹的锥轴段是装上主轴后用本车自车的，卡盘的过渡盘也是用本车自车的。正在构思做一个主轴径为35～40mm并用一个止推轴承的主轴箱，待本车的尾座完工后，还是用本车自车。以下是刚车好的车床动力钻轴的片片：

hrok · 发表于 2009-9-3 08:37:50

强人！佩服

hotuser · 发表于 2009-9-3 12:16:43

自做车床，一个字“强”

南方归鸿30 · 发表于 2009-9-3 12:58:08

不是一般的牛啊,太猛了。。

baofenggg · 发表于 2009-9-9 23:22:19

好强大·

cbs9834006 · 发表于 2009-9-10 08:17:05

可以调速吗
