自己设计的DIY雕铣机请各位前辈多多指教

77160211a

小弟第一次玩雕刻机或者说是CNC 在论坛里看了好多前辈的帖子 学习许久许久 有些还是没有搞得很清楚，
我是学工业设计出身，放下设计有5-6年了，好多都是最近才重新捡起来的，我现在做的是3D打印机，为了批量加工3D打印机 决定自己做个小雕刻机来加工自己3D打印机的零件（多半是铝合金件、铜件）所以决定自己D一台三轴CNC起来 同时为可以上4轴准备 以便日后好升级
小弟自己只会用犀牛软件建模型 但毕竟不是工业机械软件 所以刚开始学会用 WS 和 INVENTOR 能画个尺寸标注什么的 呵呵 先不说废话了 请各位先看看我的图 我现在已经买了一些二手的直线导轨 全部上银 LGH25HAC HGH20HAC 全部是重载导轨 但是发现龙门用全钢做怕会不稳 同时也考虑到我购买的电机力度不够 电机是57步进电机 76mm长 3A 1.5Nm 滑珠丝杆配的是 上银 和 TBI的1605滑珠丝杆
对了忘记说了我做的这小机器 实际加工尺寸 680*580*130  外形尺寸1050*895*760 很想控制好加工精度
现在遇到几个问题如下：
1主轴如何选择 后面有我看中的主轴资料
2我采用钢和6061铝合金混合材料式框架 可不可靠
3主控板如何选择 选什么样的 后面也有我看中的 请各位给点参考
4我主要加工铝合金和铜 要买些什么样的道具
5软件方面 用什么软件输出刀路好 用什么上位机运行好 对于我这种新手来说

下面开始上图咯 希望各位大神和前辈能给点指点！在这里先谢过各位！
这是刚开始画的雏形图纸 后面有修改的

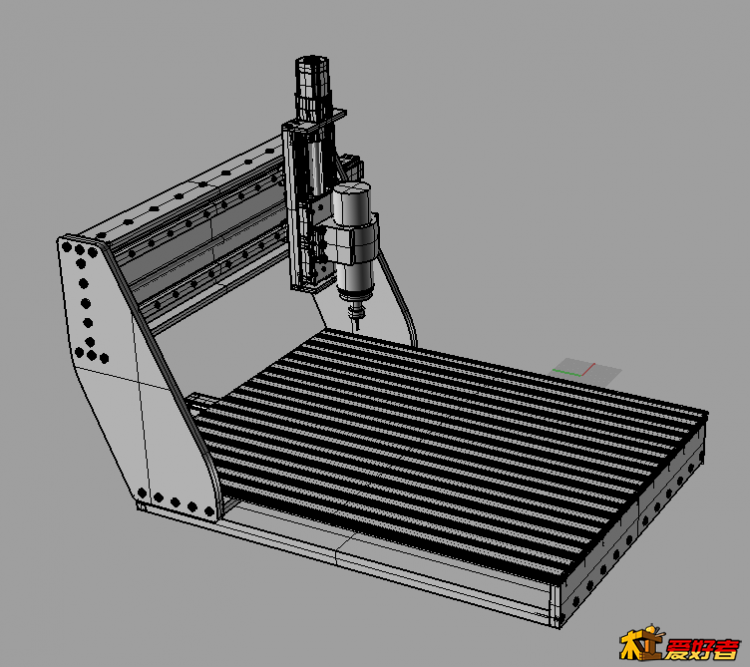

这是现在完成的图纸 把Y轴电机放后面去了 另外加厚加宽了龙门支架

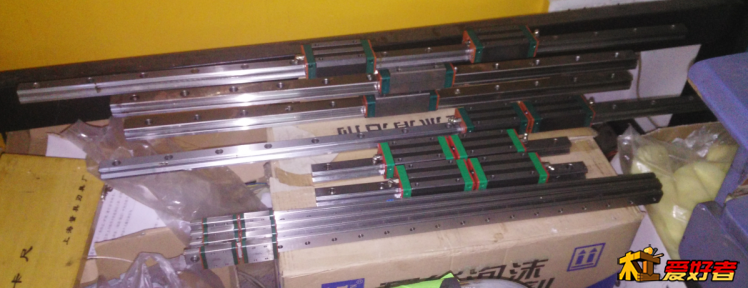

这是现在已经买到手的导轨，前面4个小的是我准备做3D打印机的 呵呵

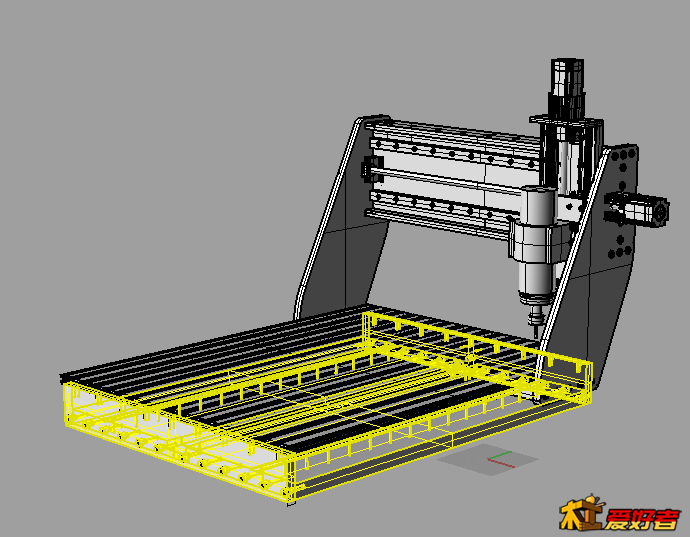

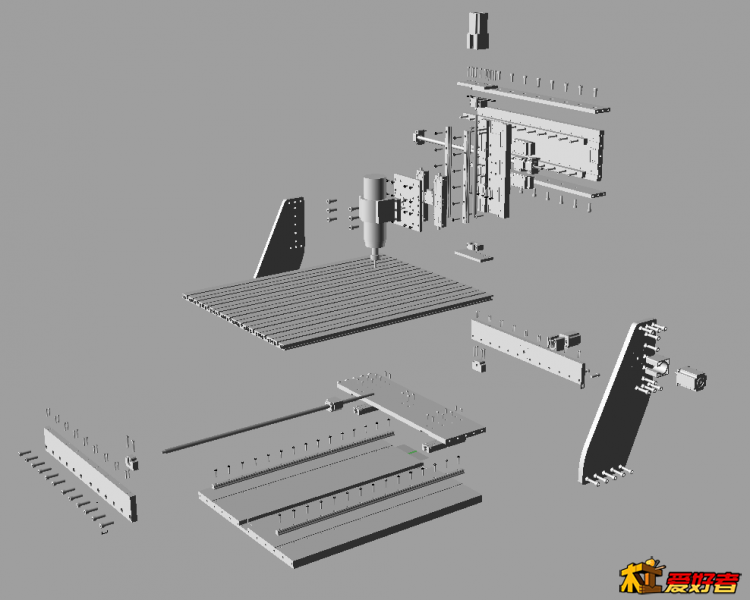

机器的爆炸图

台面准备用他家的 2080重型铝型材 不知道够不够用

控制板准备用他家的专业版 420 驱动就用这个可以媲美M542的 128细分的

主轴模具主轴 2.2KW 不知道够不够用了

这是主轴2.2KW的变频器 这些是还没有买回来的东西 很纠结 如果我有触犯版规什么请收下留情 小弟我第一次做机机 也是第一次发帖 这些都是为了请各位前辈给点参考意见的 ！

77160211a

二楼继续
现在发一些我对机器一些用材的考虑，我Y轴支撑龙门的是用 上银HGH20HAC的重载 每条上2个滑块 我看上银的数据报表 说一个滑块可以承受200KG的重量 那我4个就是 800KG 是这样算吗？底板和前后支撑板都用钢的来加工，为了地基稳。

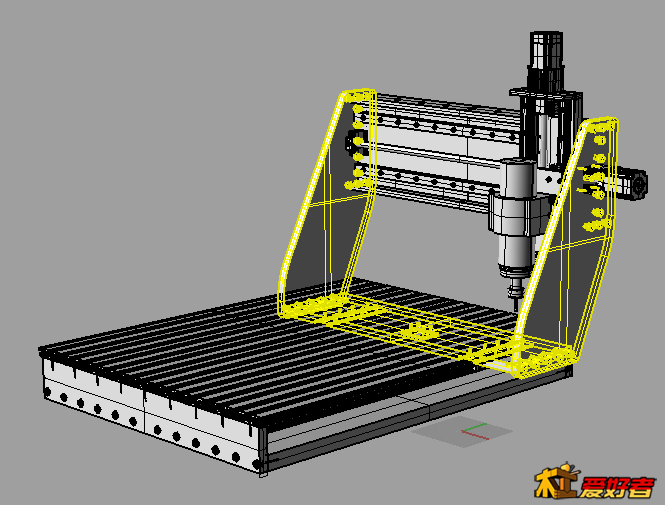

就是这里的3个件 用钢做
第一个纠结的问题就来了上面龙门用6061 T6铝合金做 会不会造成不稳 从而损失了加工精度呢

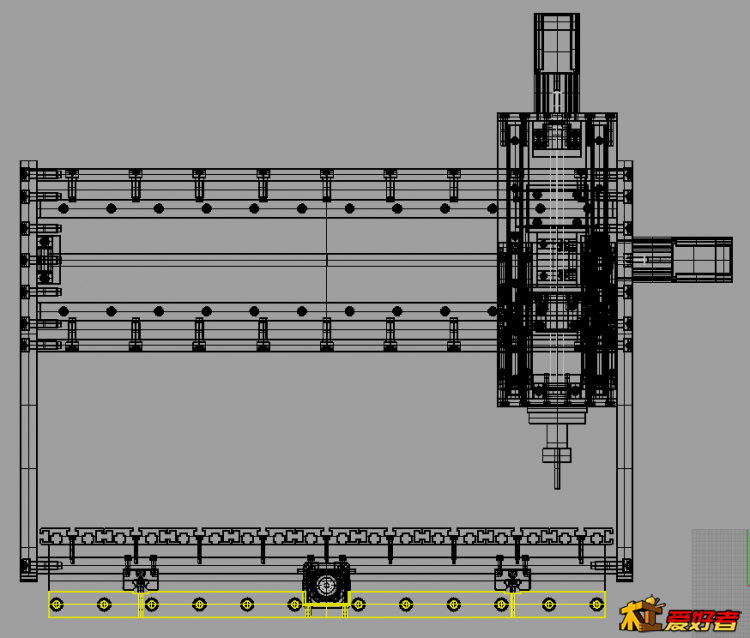

我就想考虑 这里的3块板也用钢做 不知道能不能撑得住 其他的位置都用 6061 T6铝合金 为了减轻 龙门的重量 让电机推动1605滑珠丝杆不那么吃力。。。

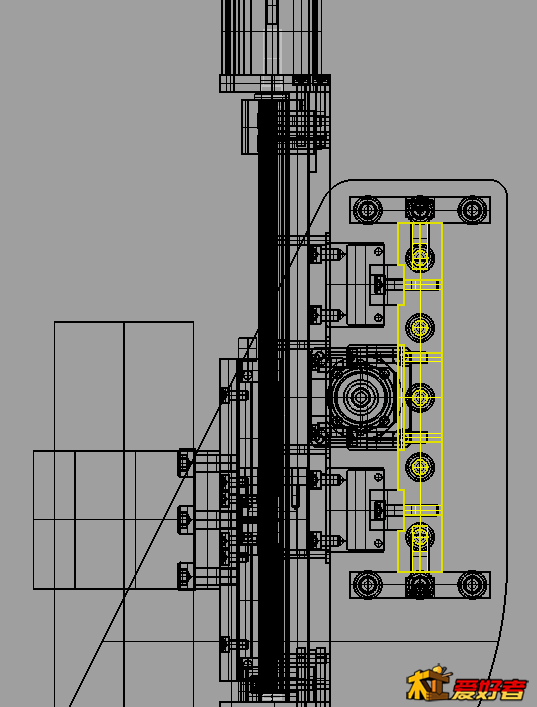

还有一个问题就是 我类似这样的 安装导轨的板子 都有开槽 只放了0.1mm的装配误差 不知道够不够 也请各位前辈指点下

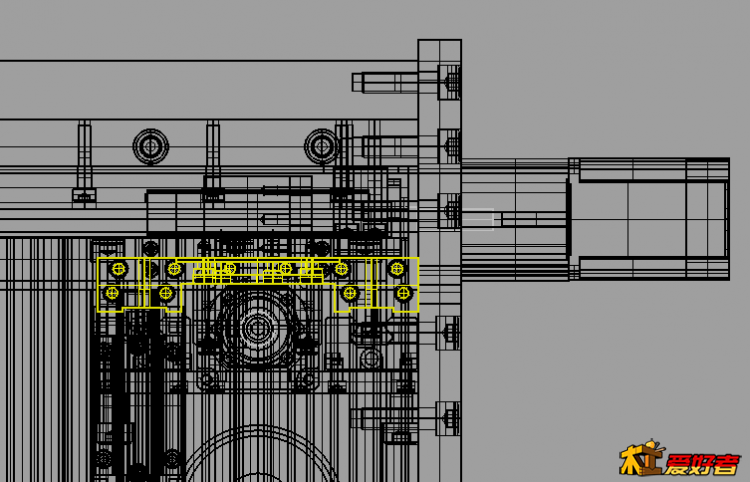

类似于这样的 都是有做槽子的

铝合金的板子基本都是 20-25个厚的 长度都是 350或者 750 今天跑到钢材市场准备买铝合金的时候 卖家给我一个问题 你这是买毛料还是什么，一下我楞住了 貌似 我要750mm长的 即使是25个厚的铝合金板 都会有湾的 这个厚度我应该怎么买呢？
比如我需要 750长 200宽 25个厚的铝合金 我是不是就得买 800*210*30的？

WWL1215

投资这么大了，还是买半成品铸铁机架吧，铁板铝板会变形，需要高级钳工才能保证精度。

universalid

这个结构看起来就是头重脚轻，z轴重量大的话，y轴最里面的 话估计会有问题。
现在雕铣立柱还是比较多

数码家园

个人觉得还是去买烂尾工程的铸铁机架的好吧，你这样除非你自己有加工设备和加工能力，要不然加工费都不得了

xshhh

做母机还是买台成品吧，一般雕刻机结构虽加工铜铝没问题，但效率较低，加工金属单立柱铣的重型结构更适合。

77160211a

WWL1215 发表于 2015-11-15 07:03
投资这么大了，还是买半成品铸铁机架吧，铁板铝板会变形，需要高级钳工才能保证精度。

这个我也想过，但是找不到合适的哦。。。 我准备这些板材的加工都丢给加工中心给我做 但是就是价格不知道了

77160211a

universalid 发表于 2015-11-15 07:30
这个结构看起来就是头重脚轻，z轴重量大的话，y轴最里面的 话估计会有问题。
现在雕铣立柱还是比较多

恩 确实 我当初设计的时候没有敢Z轴加工范围做太高就是考虑到这个 怕越高越不稳  关于头重脚轻的问题 就是我前面说到的 要不要把龙门的底板和左右的全部用钢的做 增加底部的重量

77160211a

数码家园 发表于 2015-11-15 07:51
个人觉得还是去买烂尾工程的铸铁机架的好吧，你这样除非你自己有加工设备和加工能力，要不然加工费都不得了

确实 可是真心买不到铸铁的机架 加工设备都是找厂里加工的 至于费用还真不知道多少钱 说今天给我报价的

77160211a

xshhh 发表于 2015-11-15 08:17
做母机还是买台成品吧，一般雕刻机结构虽加工铜铝没问题，但效率较低，加工金属单立柱铣的重型结构更适合。

但是我需要这么大的加工面积 用立柱的貌似达不到 除非用特别大的机器

zhiji2001

花几千块买个二手铸铁的多好，自己改个电控就完事了。。你光买个主轴就要2600，快买半拉机器了还带拐弯的

zhiji2001

我一个6.5kw的主轴都没敢说要2600块，你这价格也挺吓人

WWL1215

77160211a 发表于 2015-11-15 09:21
这个我也想过，但是找不到合适的哦。。。 我准备这些板材的加工都丢给加工中心给我做 但是就是价格不知道 ...

既然材料买好了，改做固定龙门吧，这样强度高，有力加工稳定。

77160211a

zhiji2001 发表于 2015-11-15 09:29
我一个6.5kw的主轴都没敢说要2600块，你这价格也挺吓人

6.5KW都不要2600？是什么主轴啊？木工主轴还是模具主轴？貌似加工精度是不同的

77160211a

WWL1215 发表于 2015-11-15 09:38
既然材料买好了，改做固定龙门吧，这样强度高，有力加工稳定。

做固定龙门结构的…那就把短的一边做移动滑台…长的上龙门吧？
