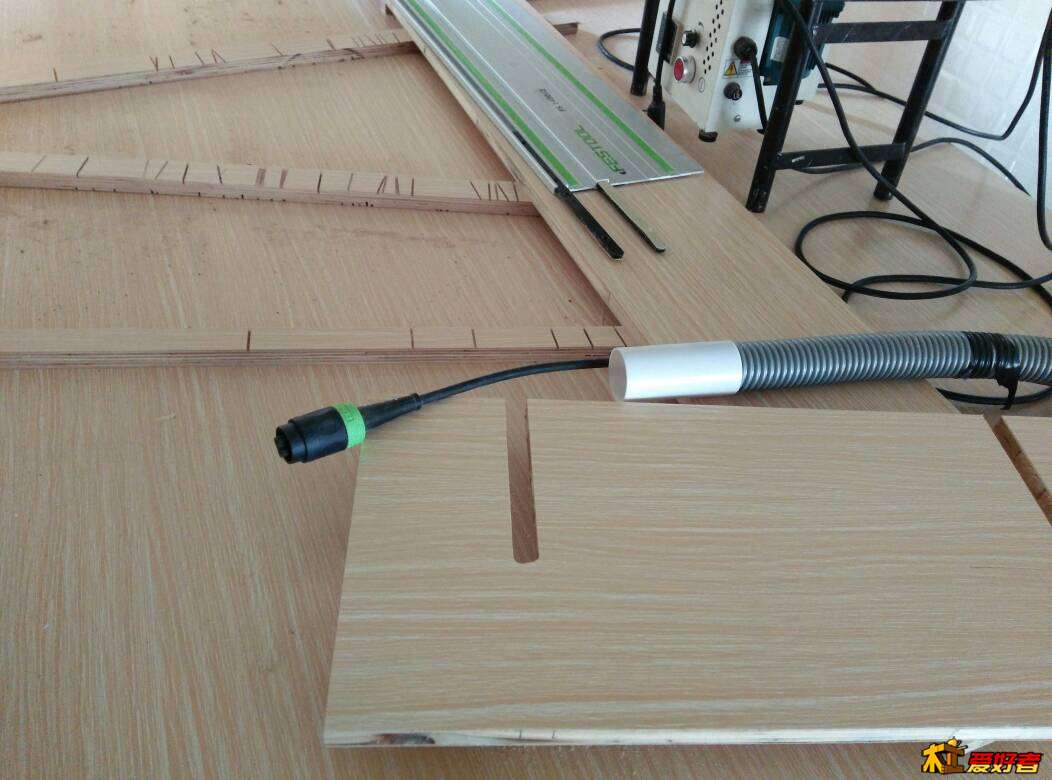

制做轨道锯和吸尘器联动开关

老丁丁 · 发表于 2015-11-13 19:04:10

自己用小变压器或低频扼流圈绕一个一比一百的电流互感器，互感器次级桥式整流后接一个12V的2瓦稳压管，稳压管后接继电器和4800微法电容，就是一个联动加延时电路了。原理如下，假设负载最大工作电流10安，互感器次级在接电流表去耦合的情况下会感应出0.1安的电流，因为没有电流表去耦，次级会因为磁场饱和感应出很高的电压，这个电压被稳压管钳位在12V。负载断开后电容仍然可以保持继电器吸合数秒。

nj2612 · 发表于 2015-11-13 19:04:41

ourh 发表于 2015-11-13 12:58 / C+ E9 N' T2 b# k' A

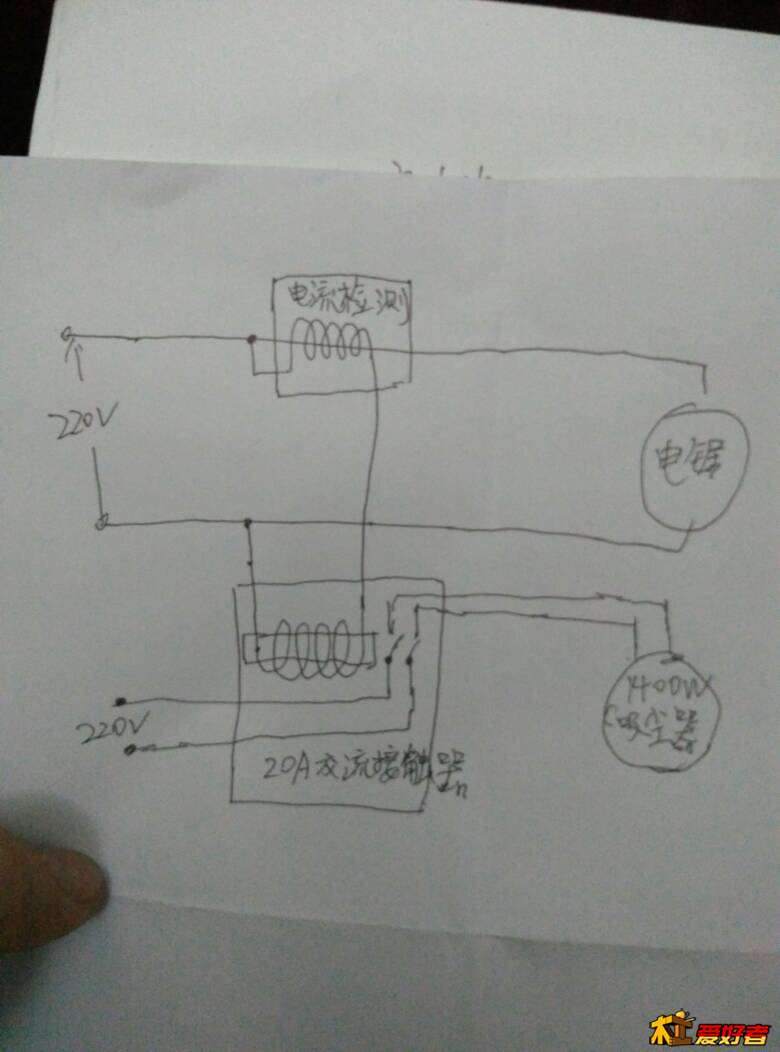

正是想要的，求元件型号、线路接线图

其实淘宝上有整套成品的的电路卖，但是我见自己有个大功率交流接触器才这样弄的

nj2612 · 发表于 2015-11-13 19:26:03

老丁丁发表于 2015-11-13 19:04 : M% @0 p# G* ^! C4 }2 r
自己用小变压器或低频扼流圈绕一个一比一百的电流互感器，互感器次级桥式整流后接一个12V的2瓦稳压管，稳压 ...

这样弄估计开机也延时了，开机的时候要给4800uf的电容充电应该要点时间。

nj2612 · 发表于 2015-11-13 19:27:46

Chihuo2098 发表于 2015-11-13 18:43
) o8 ?8 P! y2 d4 W1 z; L这么贵的锯都买了弄个好点的集尘器自带联动延时不用折腾

好钢用在刀刃上哈，老费的东西不便宜哈

fangxieyu · 发表于 2015-11-13 21:18:21

把吸尘器，电锯插一个带开关的插座上，开关处于打开状态，要用就打开插座开关，不用就关闭插座开关，这样会有问题嘛？

nj2612 · 发表于 2015-11-13 22:18:32

fangxieyu 发表于 2015-11-13 21:18 6 G4 l" H- d1 q# h2 l
把吸尘器，电锯插一个带开关的插座上，开关处于打开状态，要用就打开插座开关，不用就关闭插座开关，这样会 ...

我那带开关是为有时控制倒装电木铣用的，电木铣开和吸尘器也联动哈。但是这种灯控开关控制一台圆锯还行，要是在加个一千瓦的吸尘器就难顶了，但是可以换空气开关就OK了

浪尖老A · 发表于 2015-11-14 08:52:55

nj2612 发表于 2015-11-13 19:04& P% g- _" _: N( L% e
其实淘宝上有整套成品的的电路卖，但是我见自己有个大功率交流接触器才这样弄的

兄弟你说淘宝有整套电路卖的，有连接吗发我看看，你的这个连接组件看不明白啊，我想也弄一个开关的，谢谢

cctvcctv · 发表于 2015-11-14 12:13:24

   其实在现实操作中没有必要专门安装一个这样的联动开关的需要!
   -----根据楼主的联动开关设计,如果用完手电锯后立即需要使用其他大量出尘的工具时,你的吸尘器使用起来还方便吗?

   在现实的木工活儿操作中,除了使用锯切工具之外,还需要常用打磨/铣削等等大量出尘的工具.凡是使用大量出尘工具干活时,都得使用吸尘器,吸尘器是需要随时配合不同工具使用的,而且有可能随时跟随移位使用.
   如果,你的吸尘器的电源线路稍作更改一下,使用一根长一点儿的电源线,使用一个小号的手持电磁开关,就象吊车的有线开关线路一样.这样你使用任何出尘工具时,根据工具使用的即时位置,联好吸管,固定吸尘器后,将吸尘器的手持电磁开关夹持在你的工具电源线上(靠近工具的位置),这样你随时更换使用哪一种工具的同时开关吸尘器还不方便吗? 即使,你赖得把吸尘器的手持电磁开关夹持在你的工具电源线上,直接摆放在你即时使用的工具旁,也是一样的方便呀!

nj2612 · 发表于 2015-11-14 14:12:36

cctvcctv 发表于 2015-11-14 12:13 ) P) W" Y/ l% n, q" A
其实在现实操作中没有必要专门安装一个这样的联动开关的需要!
' P4 |- Z& l$ U/ D8 c1 r -----根据楼主的联动开关设计, ...

还是联动方便，像老费的模式，现场施工一根电源线足够了，用什么就节什么上去。

莫名之巅 · 发表于 2015-11-14 23:56:28

淘宝有联动开关买，加一个接触器不知道行不行，原来这玩意叫接触器，我以为要用继电器。

lianguangchang · 发表于 2015-11-15 13:05:16

wujianhai 发表于 2015-11-13 16:51& z, j. j, U1 e) Q: s6 _
这个有点麻烦我是在TAObao上弄了个Apc的智能排插38包运然后自己改的。满好用的。主动工具40W功率就可以启 ...

请问咋改的啊，多谢

cctvcctv · 发表于 2015-11-17 22:29:07

nj2612 发表于 2015-11-14 14:121 H/ o! {; }5 ^# J0 l3 N' n& C Z
还是联动方便，像老费的模式，现场施工一根电源线足够了，用什么就节什么上去。

在使用大量出尘悄的工具,配一个吸尘器的目的就是解决尘屑问题.
   如果,你使用一套电感联动开关来将你的工具(电锯)与吸尘器捆绑在一起用,一启动电锯,吸尘器同时也跟着启动;一关闭电锯,吸尘器同时也跟着关闭.使用其他电动工具时也时这样结果.

   那么,你仔细想过了实际操作中一些问题没有?当你锯切/铣/磨等加工操作完成后,你是否就不再需要使用吸尘器来做清洁了呢?------如打扫操作台面的尘屑,打扫打扫工具这些活儿.
   所以,许多木友都在想一个比较实际的问题-----那就是"能否有延时关闭吸尘器的功能?"

   其实在实际的木工活儿操作,不管是使用大量出尘悄的工具之时,还是在使用这些工具之后,都是需要经营使用吸尘器的.当锯/铣/磨的操作结束了,仍然需要继续吸尘吸屑的,才能解决工具停机后残余的那部分尘屑问题.

   如果,按你的"联动"设计,那么操作的工具只要停机,那么吸尘器肯定就会立即停止工作,那么残余的那部分尘屑就是问题.难道你又要专门拔掉你设计的联动开关的连接线,单独又让吸尘器再来工作一次专门解决"工具停机后残余的那部分尘屑问题"吗?
   再者,你就是使用公母配合的卡口插接头,让所有的电动工具与吸尘器产生开关机联动,那频繁的拔插这吸尘器上的这根联动开关线的卡口插接头也是不耐折腾呀!
   不管你的吸尘器联动在哪一个电动工具上,只要手中使用的电动工具一停机,就会产生残余的一部分尘屑不会被吸走的问题.之后,你再专门拔掉你设计的联动开关的连接线,专门重新启动吸尘器来解决残余的一部分尘屑问题.或者,你需要单独使用吸尘器时,必须要从其中一个电动工具上解除"联动"关系才行,这是不是又多了或插或拔的操作呢?所以,你设计的这种"工具与吸尘器捆绑在一起用的联动开关还有多大适用价值呢?经济性在哪里呢?

xxiejun_001 · 发表于 2016-7-21 13:14:16

楼主的轨道锯很有特点，能介绍一下吗？

笨鸟飞 · 发表于 2016-8-15 00:39:56

求接线方法

爱鱼装修 · 发表于 2016-9-2 00:24:46

学习了谢谢
