发表于 2015-11-11 13:05:10 | 显示全部楼层 |阅读模式
本帖最后由 q1251542554 于 2015-11-11 13:05 编辑 ) _% g6 n  X5 ?5 ]  l
0 \# b0 ]: \( C; i7 a
RT
$ Q: n6 A# \+ i9 |$ C帮朋友装的,全钢结构,光轴的,成本比较低。( c! F5 M9 E1 ]; P2 c! f
之前一直玩线轨的,不是很看好光轴,但是机器弄好之后改变了这个看法,效果还不错,也更加验证了我之前的看法。5 q3 x. p* B; }( z* y
不管什么结构什么材料,只要往好了做,都能做出好机器1 T. `8 U6 H! J/ t  n
自己设计、出图,加工方面,除了线切割是拿到外面弄的,其余都是自己搞,
& ^) G( `( D- `- i8 t! K下面进入图片模式
9 l4 m+ y1 P9 r& F/ z6 `4 d

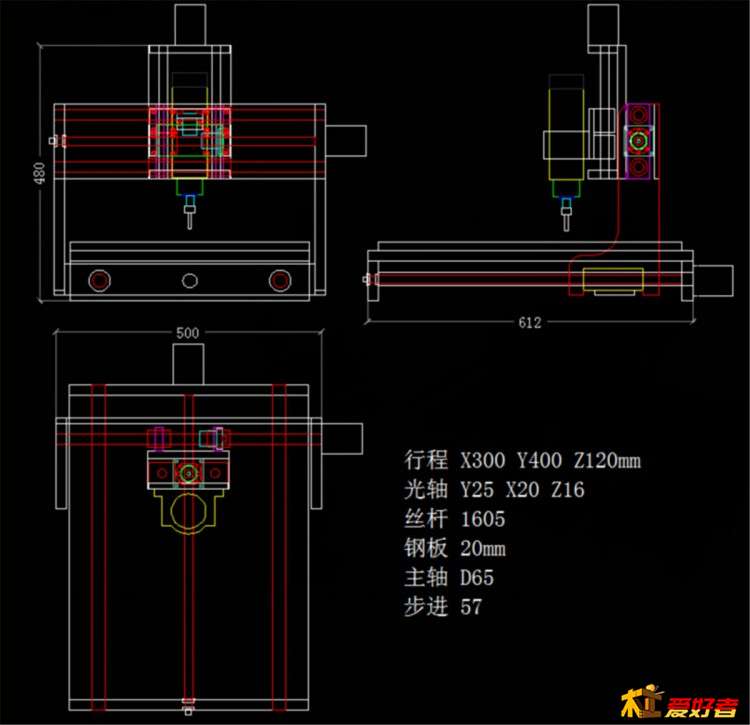

8 l' g+ z' H. \8 v9 ~8 {设计图纸,直臂龙门,后面略有改动
3 p6 g7 E( Q4 y# h' y
0 [! r& ?5 M& [( D" G QQ截图20151110185339.jpg
+ e# [, A0 c& I! y) C  V- f: d3 R/ v0 ]- Y

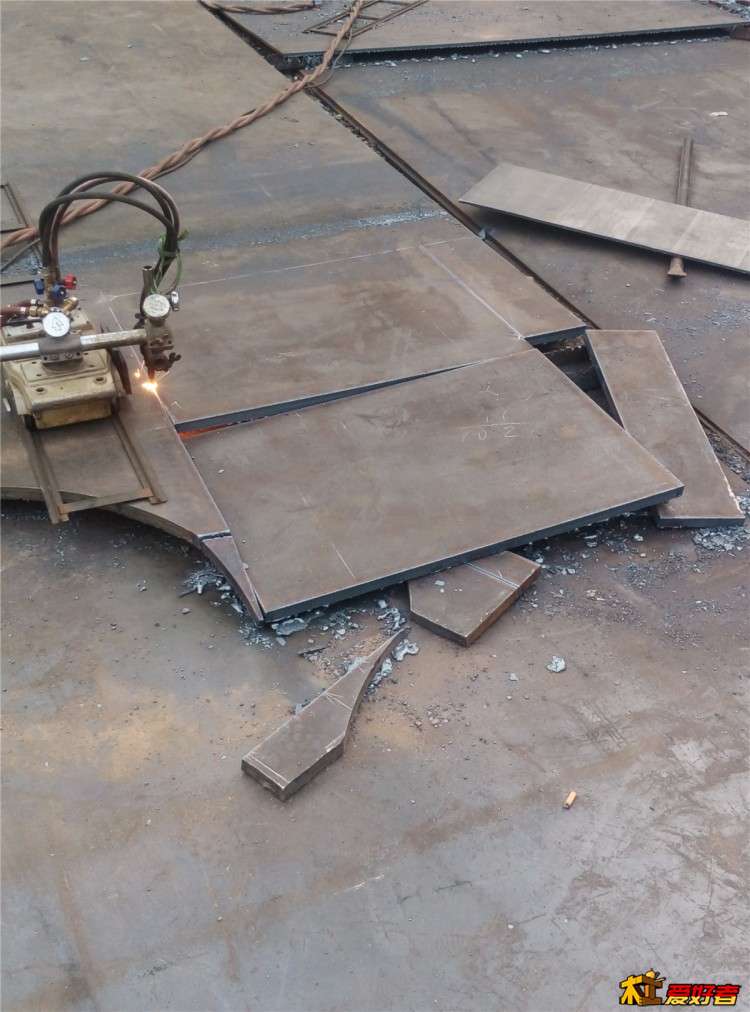

钢板下料,20厚1 D" ?3 u9 B" E5 W  M
8 G1 P) Y5 H* w+ Y$ @
1 q; n" X& e) v$ b4 S/ y. V

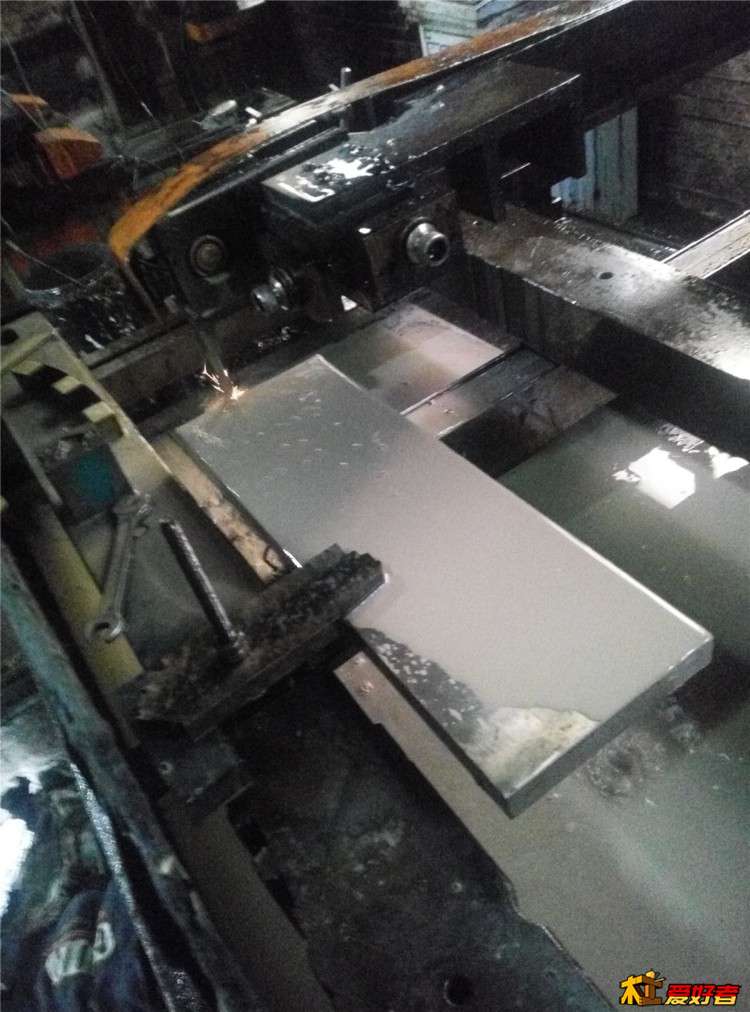

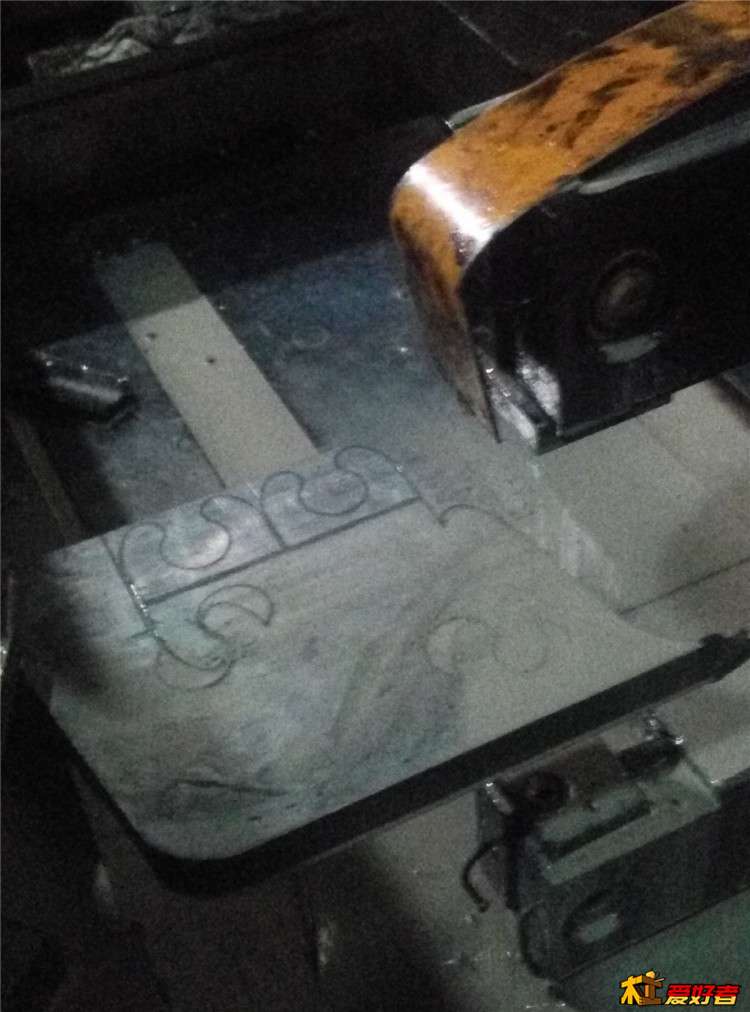

; J. d  Y- U* t4 C( ?线切割加工,比较脏。% a  j' f2 X: c  N( u
费用看着便宜,就把下脚料也切成螺母座备用,但是结账的时候吓了一跳,按切割面积算,实际是蛮高的! x  ]' f, E* N( I- b, D- S' G
' P9 x7 n2 T' y& `6 R" v
. {# B. ^( y* q. T2 W0 K' O
1 _, F6 ^1 h7 N' P+ W0 t IMG_20151025_155310.jpg # h1 a; y# Z) W/ x1 J2 r, H, B- I

$ B0 d8 ^" n3 Y: \ IMG_20151026_171140.jpg # u  w1 \/ }1 D# e4 M( d/ c# ^
$ ]. c1 s6 l- H5 ~

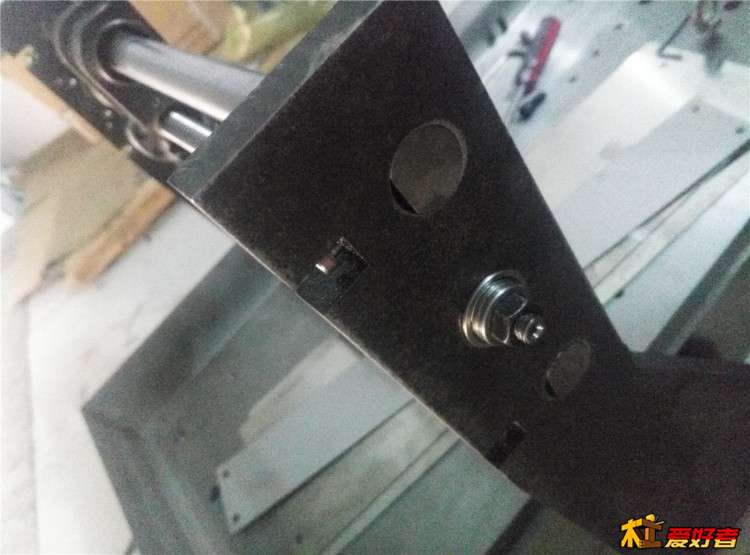

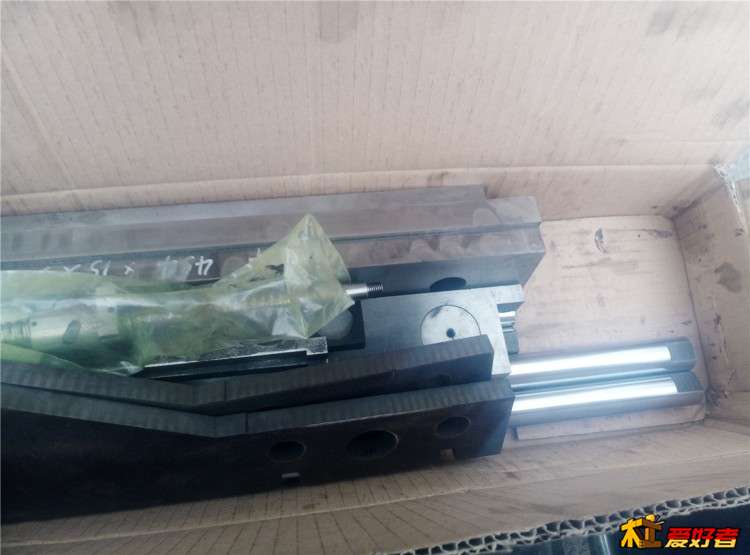

冒着雨把东西取回来,光轴两头切了扁位,到时用螺丝锁上,不仅方便安装,而且强度好,只是加工费有点高,一头切一下,加工店不是很愿意,嫌麻烦,软磨硬泡半天才答应给做,六支光轴都切了,这一项费用是50元) `2 F  Z+ c: g, U, u, Y( t
% w% R3 C( [) m
# B# F9 W( p& E- w( `1 o1 K IMG_20151107_103223.jpg 2 ]8 O3 E* X% p( H  y+ [
6 Q& c. O* Y# G6 k3 q8 ^

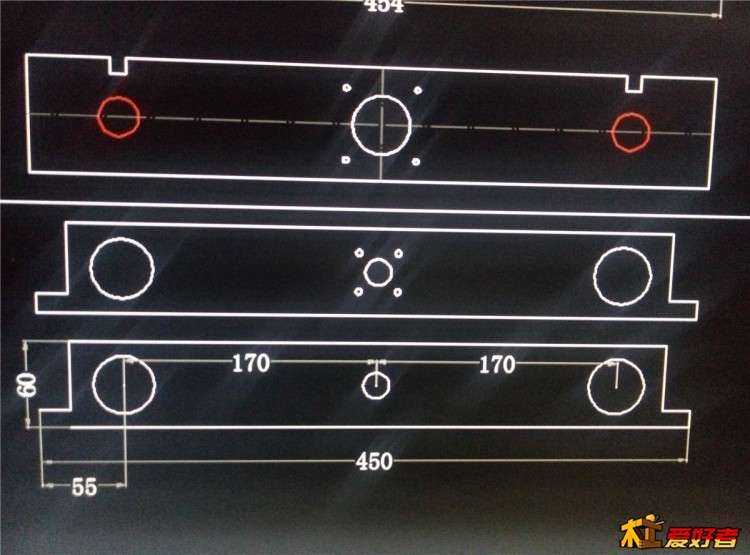

部分加工图纸
- r9 g9 G7 P8 g+ \ IMG_20151103_130334.jpg , Y/ n7 L0 ?5 L7 [  G4 ^: \3 v
$ V8 V% i& y9 J9 n# h

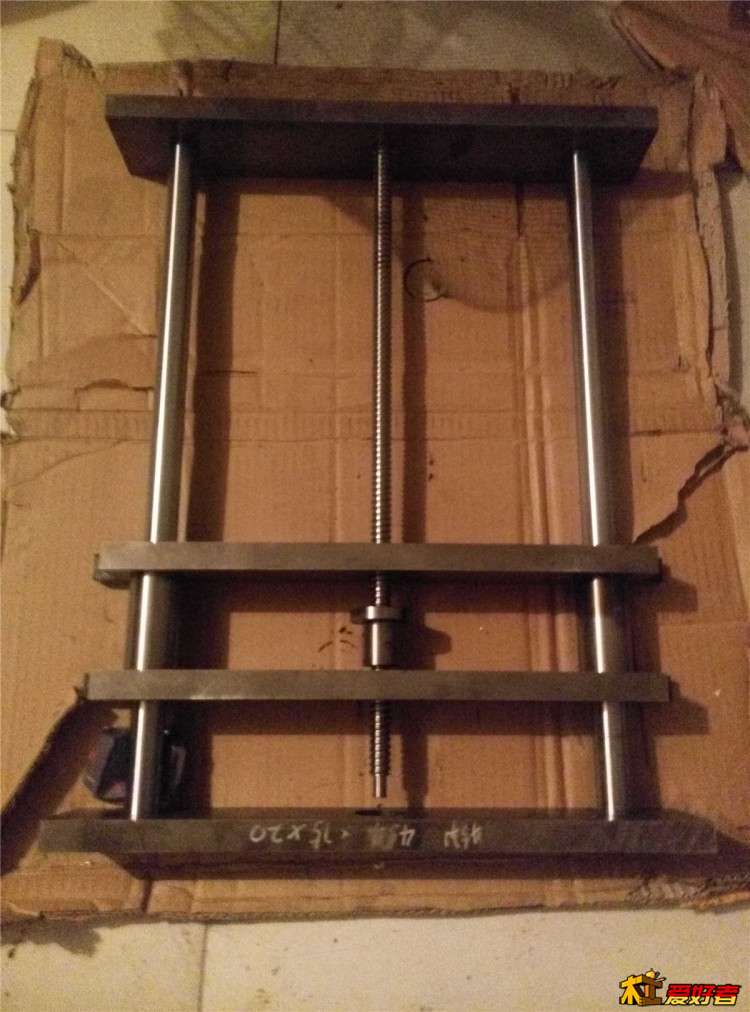

东西拿回来之后先试组装下,然后拿下来钻孔,工序是先数控定点,再用台钻钻,精度有保障2 I1 ]- q+ o% H. h

5 G% f- k4 L0 q/ e+ {5 b6 N( [4 Y IMG_20151104_211915.jpg 3 x% x1 s* h) e4 \; e
; ]& t" D0 Z7 \# q7 {6 U+ `

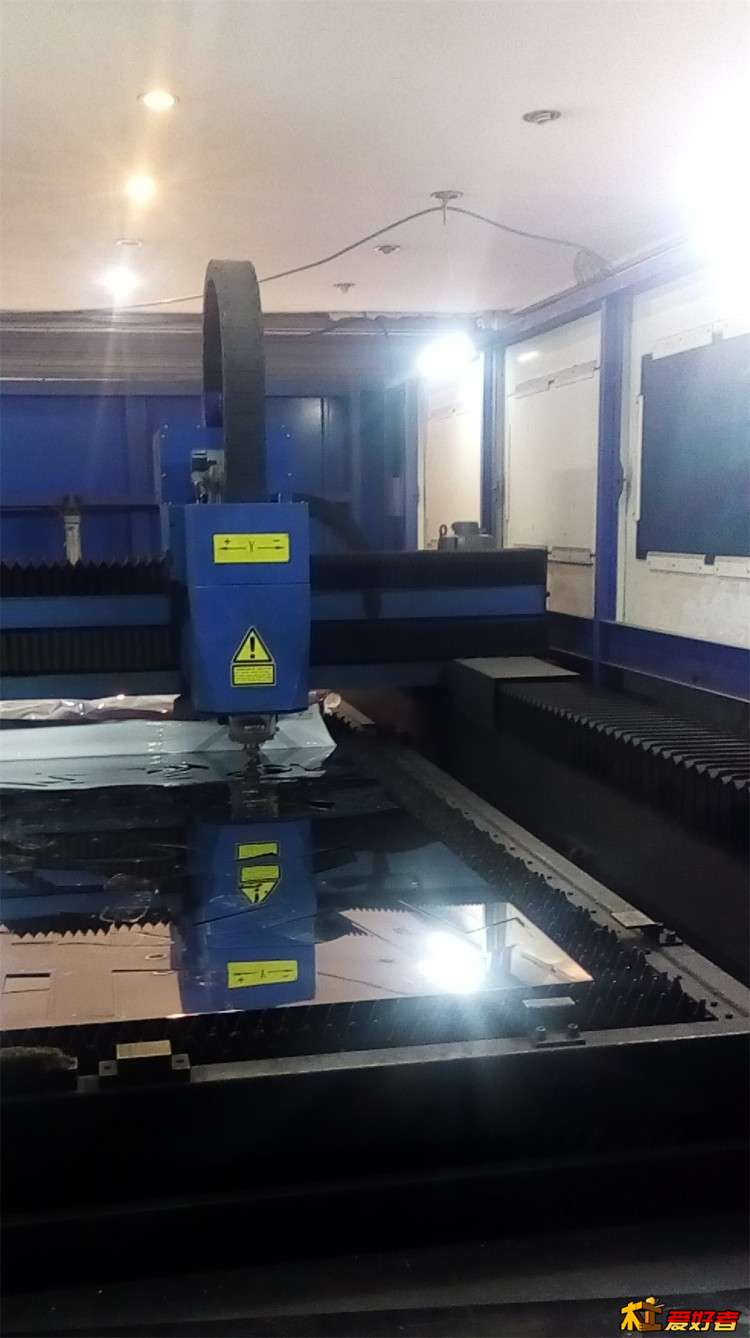

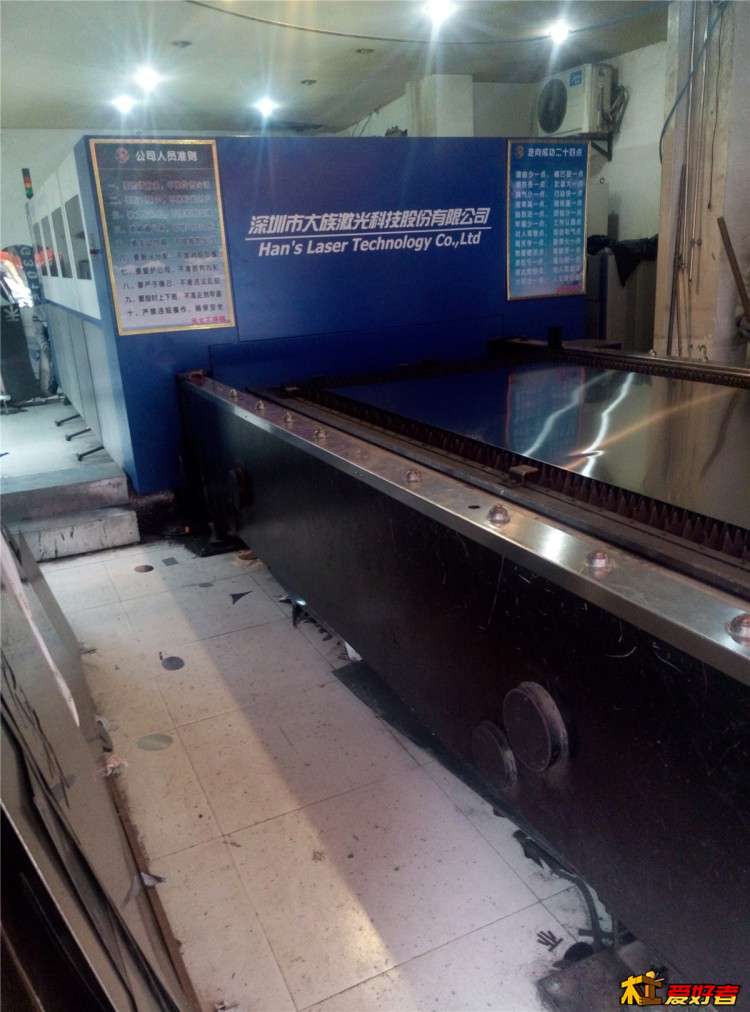

机器的钣金件和水槽是拿到外面做的,这是加工店里的国产光纤激光机,速度超快,据说价格接近三百万
; P9 Z& N& p/ o1 c IMG_20151106_110704.jpg
" C  ^; B8 S  J9 z2 M' C IMG_20151106_111244.jpg * {9 o6 x8 E& _. v+ K4 C) ~% m7 M, ?

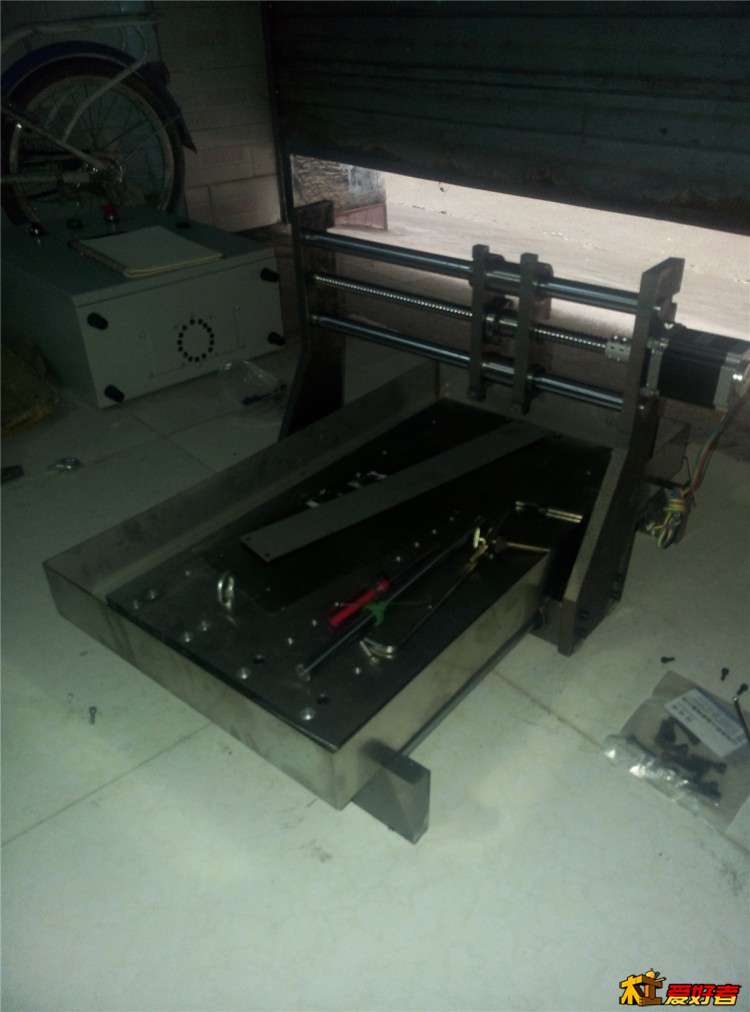

8 A% t5 C- {7 z2 T- t组装ING~; K, g2 @+ M) G5 h/ \% J
IMG_20151107_102616.jpg 9 {- ^3 a' a/ m5 Z

) w4 ~7 ~8 n, ~7 i1 n# w$ h; R& ] IMG_20151107_155959.jpg
# r% W2 n  q% l2 A* K9 O  X4 J7 L0 r' v% `/ r; c* j! |6 L3 Z
由于时间比较紧,就匆匆拍了几张,拍完就装车拉走了,没有更多照片了+ v% T0 R' h) {9 I# U
( V# C# n0 u; k

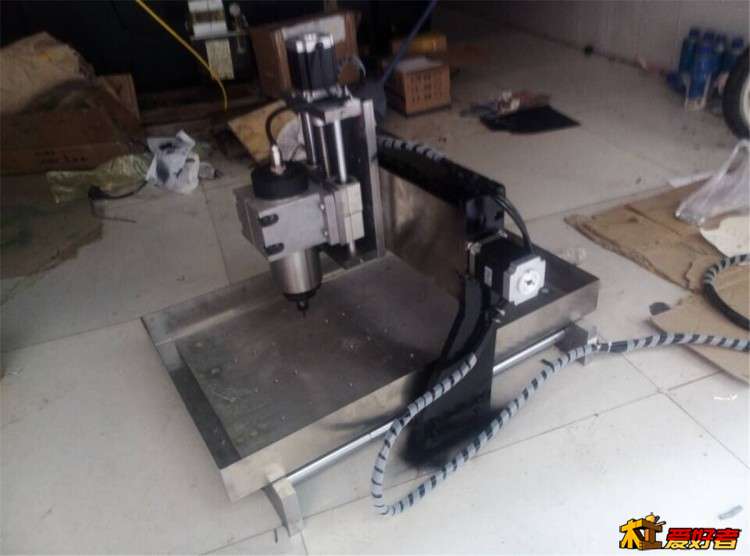

; m( j% a+ a& r3 c$ p- G# k/ V主轴是1.5kw的,80直径,看着很粗壮,图方便用的风冷的,- t8 X+ k, W2 L9 E

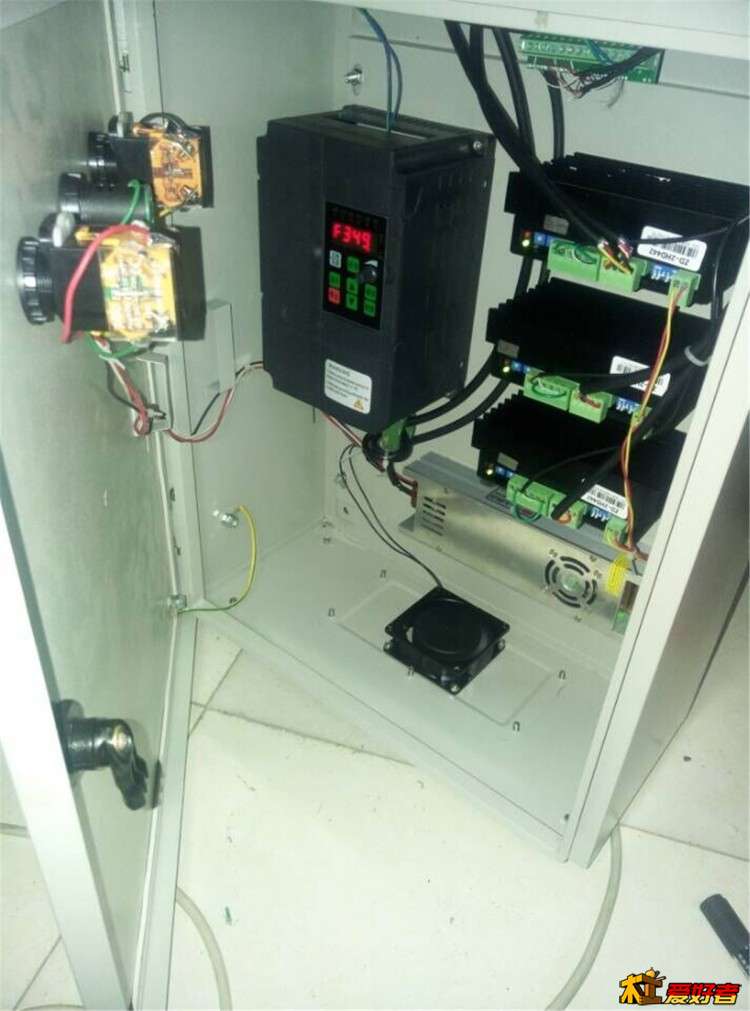

大电控箱,元件离得远,底下加了风机,散热好,不干扰
9 Y% M, r5 M! @0 B& s( \ QQ图片20151110185327.jpg
  l- z. e- s  r
$ p' Q% C! ^- k7 {6 D4 M; l2 F6 y& ^9 C

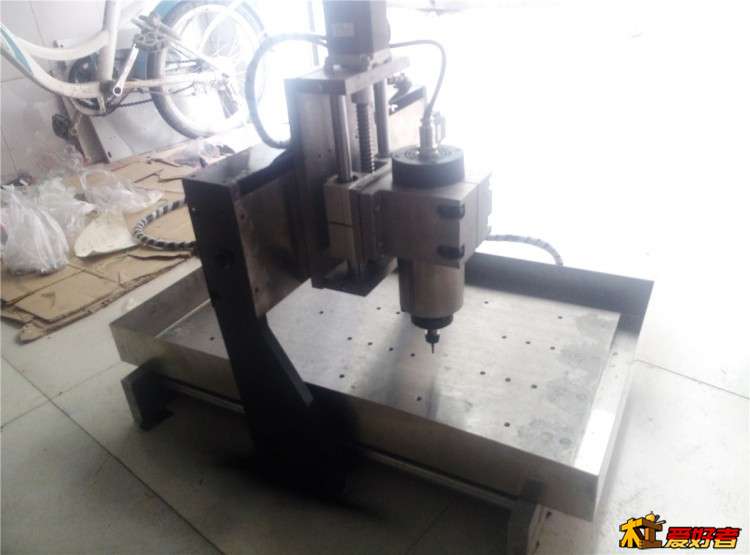

换个角度
/ y( q8 m% L" ^" W3 k, e IMG_20151108_143540.jpg
8 J% h2 H; U- }9 S6 l1 c) @2 l  k
6 R$ D7 i  S9 y0 ]6 v IMG_20151108_144005.jpg

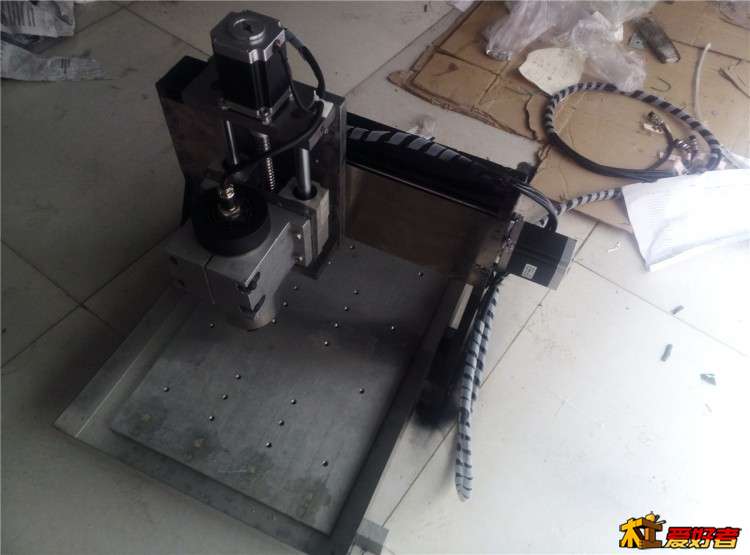

3 Y7 E- C; |3 r IMG_20151108_144016.jpg + a6 [/ _" B( H8 K
  l$ z% N3 R$ @9 }

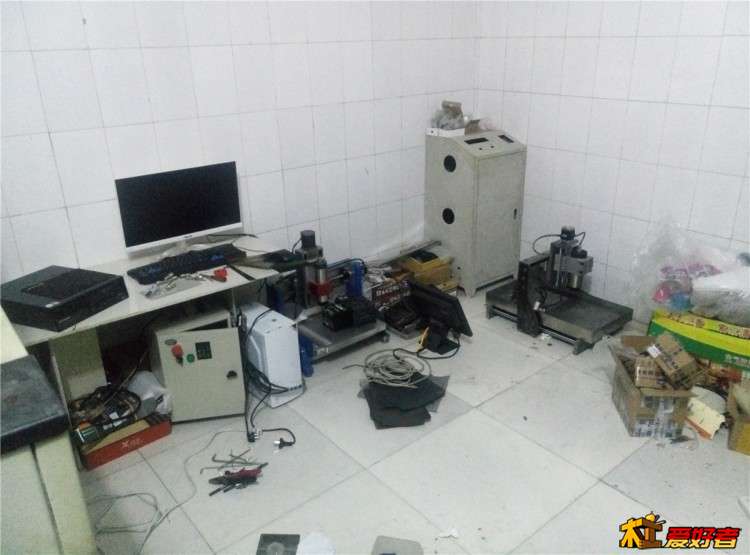

凌乱的工作现场/ j/ y# m) `9 g3 U2 ~

/ q, V! M- V: \8 m: ]$ N5 S1 P) M IMG_20151108_001231.jpg * U. Q1 U3 H8 d0 |

' A. ^0 z2 j4 C' L3 h, N

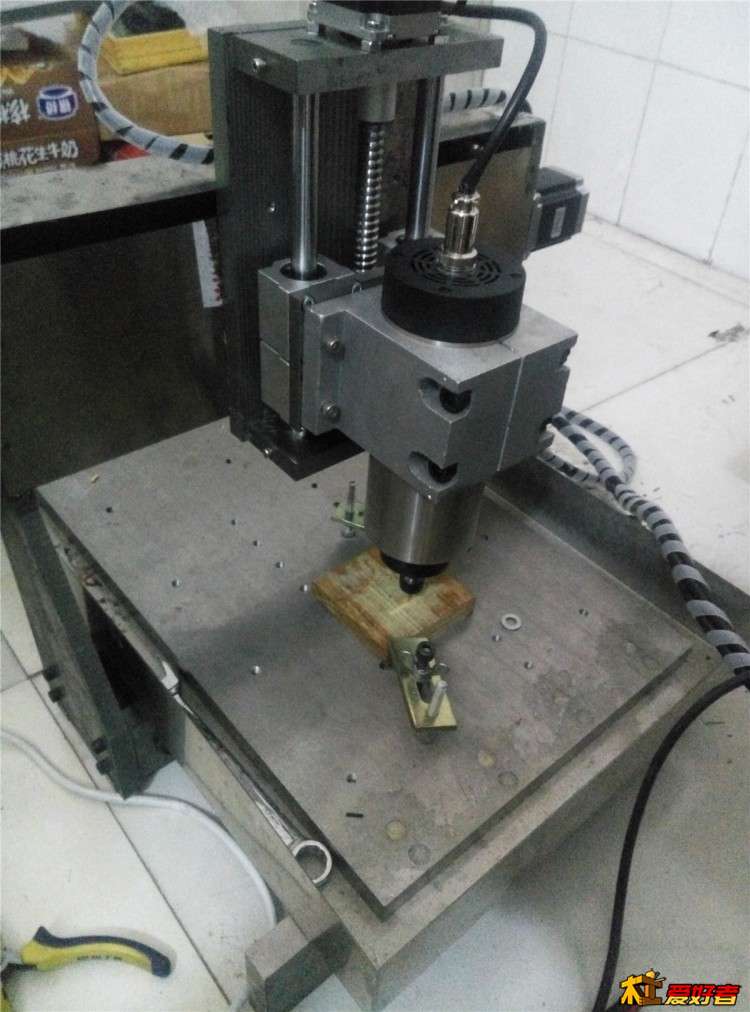

4 u: @9 a" H# |. `5 o8 |$ u' U3 x试机加工一个小东西) v1 l9 O, ^* ], ]- w' K7 j+ _+ g+ Q" Z
( F) d( L2 i' v$ _: W# ?
/ \7 [; _4 K& W$ k! S昨晚打电话说有点小问题,过去处理了下,原来是驱动器半流设置错了,导致电机发热比较严重,看来慢工出细活这话是对的。9 _. a* p8 h4 ^0 k5 G' Y- w

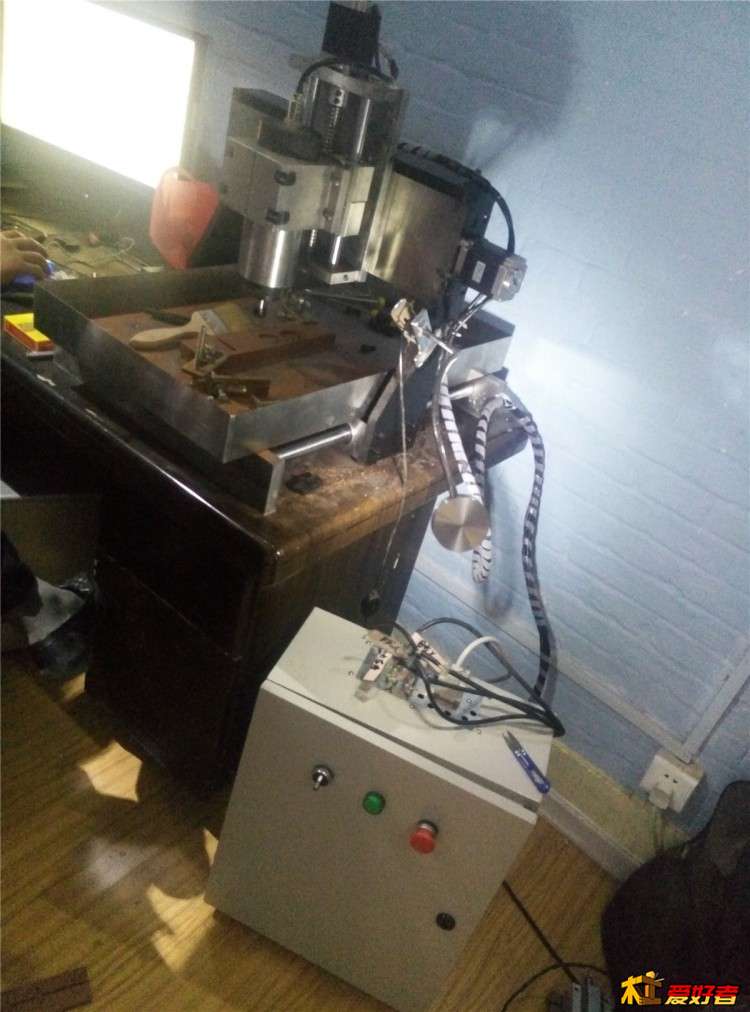

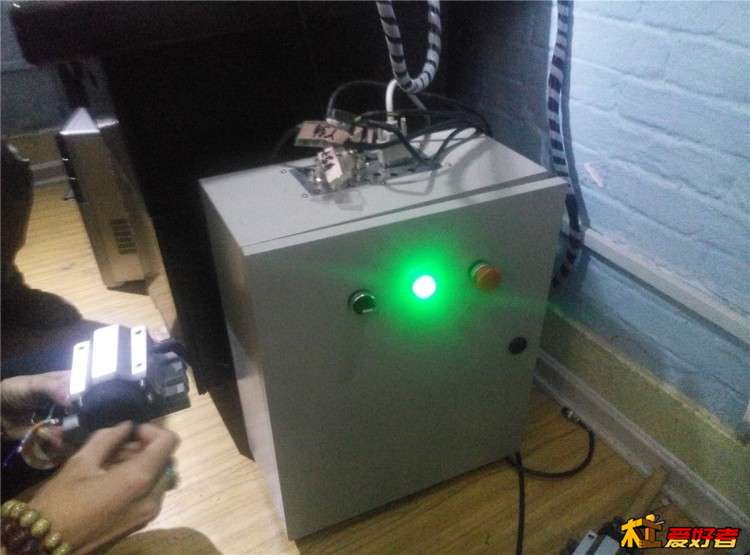

在客户家里拍了几张
3 P' N  p) r! O3 |$ m7 M

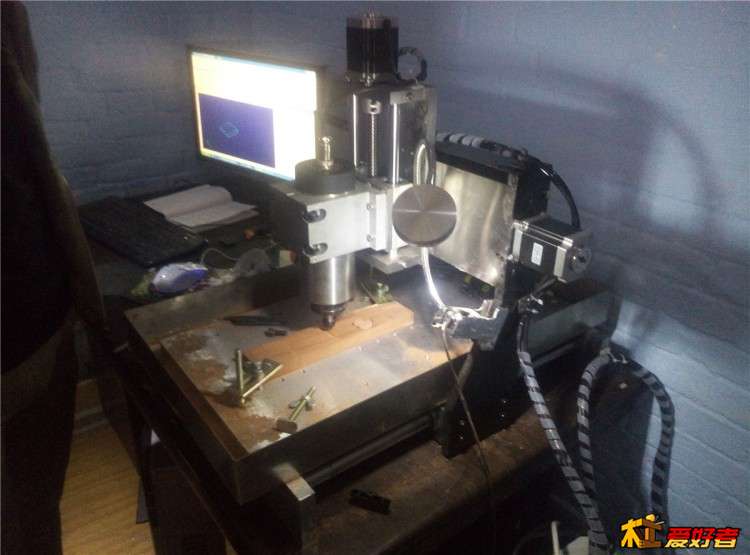

9 x: z; U6 h# x; S- Q# l9 ^8 z& a IMG_20151109_151708.jpg . E% Y& L  O1 B) I

7 i) f% _7 _7 G" X IMG_20151109_151717.jpg   M* b; F3 |; X5 O6 v0 q
/ L* J4 J' v# |
先写到这里,后面会有加工视频和作品,敬请期待
1 A4 A" I( t1 ^: x5 \1 ]2 I: w: D( d
" y; Y$ ~3 w; `* T$ x1 ]8 S
& b, H9 ]- O/ k' f: T0 A8 i& w* g) c% I8 ^
5 A4 u  |- J: v& p

5 }4 j7 v. I. p+ k3 T2 M
& {  g! B- I* R# u+ E" c+ d# h+ x; J2 V9 X

5 P9 c9 c* P; Q# {* ?) U5 r

评分

参与人数 1刨花 +100 收起 理由
zhongyike88 + 100 支持原创,支持实干

查看全部评分

回复

使用道具 举报

发表于 2015-11-11 13:17:03 | 显示全部楼层
做的很规范,成本大概多少?3k?
回复 支持 反对

使用道具 举报

发表于 2015-11-11 13:19:04 | 显示全部楼层
花了多少钱啊
回复 支持 反对

使用道具 举报

发表于 2015-11-11 13:28:45 | 显示全部楼层
楼主,做得漂亮( O4 _/ s+ R% j0 ~: q
好稀饭啊: D6 H4 ^% x9 C' ~
光轴,初始精度不差,是你手艺好。4 x% }: u+ V; d% U% f* F( Y8 O
耐不耐操。还要等楼主以后的报道。
$ ?/ y# M8 E- Z7 g
回复 支持 反对

使用道具 举报

发表于 2015-11-11 13:47:41 | 显示全部楼层
很扎实,赞一个
回复 支持 反对

使用道具 举报

发表于 2015-11-11 14:17:55 | 显示全部楼层
多少米米?& m  d% _/ w/ v8 o& O, h: g6 N
回复 支持 反对

使用道具 举报

发表于 2015-11-11 15:05:58 | 显示全部楼层
想起有位钳工说的“没有刚度支持的精度都是浮云”,看了这全钢雕刻机也想说“没有刚度支持的耐用也是浮云”。
回复 支持 反对

使用道具 举报

发表于 2015-11-11 15:40:43 | 显示全部楼层
看着很壮实!
回复 支持 反对

使用道具 举报

发表于 2015-11-11 15:46:42 | 显示全部楼层
传说中的单滑块,单丝杠轴承,我也一直在用的单的,好的轴承要几十大洋一个,几元个的轴承装上去了也是面子工程# g3 T4 T" a% T( a; ]2 p
回复 支持 反对

使用道具 举报

发表于 2015-11-11 17:47:18 | 显示全部楼层
心烧不退 发表于 2015-11-11 15:46
. a: P: U! |1 t' e4 l5 j8 J' `传说中的单滑块,单丝杠轴承,我也一直在用的单的,好的轴承要几十大洋一个,几元个的轴承装上去了也是面子 ...

7 G' e2 ]( }% ]" ^+ U# o' ]9 q我机器上一前都是不知道哪里产的轴承,没用多长时间都坏了,索性就全换成进口轴承。。一个小的就20多。买国产的能买一大堆
) g7 X% K( y: ]/ o
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-11 17:55:28 | 显示全部楼层
之秋 发表于 2015-11-11 15:051 E1 p- I( \# |  q- F2 ]  ?$ N  O& O
想起有位钳工说的“没有刚度支持的精度都是浮云”,看了这全钢雕刻机也想说“没有刚度支持的耐用也是浮云” ...
" a  @$ M1 _6 c$ A
盲目贪大求全才是浮云,雕木头而已,要多大刚性干嘛老是要用高一级的设备性能来说事儿,工业加工中心机铣钢50飞刀一刀五毫米跑F3000,重量数十吨,价格上百万,我这个小家伙怎么比呀
% Z# M1 ]1 M# o9 M' r! }! g% o
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-11 17:56:21 | 显示全部楼层
心烧不退 发表于 2015-11-11 15:46! h' l( h$ c1 y9 ]+ Z4 l
传说中的单滑块,单丝杠轴承,我也一直在用的单的,好的轴承要几十大洋一个,几元个的轴承装上去了也是面子 ...

$ B  f& B* N: x# d3 @一分钱,一分货,是好是坏,如鱼饮水
. n. z6 [; ?0 M$ i6 K6 r: B4 s2 O
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-11-11 18:01:34 | 显示全部楼层
心烧不退 发表于 2015-11-11 15:463 G7 z6 J& ]6 y
传说中的单滑块,单丝杠轴承,我也一直在用的单的,好的轴承要几十大洋一个,几元个的轴承装上去了也是面子 ...

2 e7 j2 [% D8 r几十元的预算就能买几十元的轴承,几十元的轴承也只能干几十元的事。我从来不考虑用一分钱干两分钱的事儿。6 r( K, n4 U, N& T
这个光轴机的直接成本在4000元以内,他就是这个档次的东西,你觉得我会装进口的上百元的双轴承么。
# m2 a& u, [6 W! ~- Q
5 j( _0 o, I, Q- r5 R" q
) s$ l* e4 |' i6 U谢谢关注
