自制雕刻机

学习爱好者 · 发表于 2015-12-11 06:12:47

一生中必须有一样不以此谋生的工作

学习爱好者 · 发表于 2015-12-12 01:32:11

一生中必须有一样不以此谋生的工作

yinjianjunmg · 发表于 2015-12-12 17:43:06

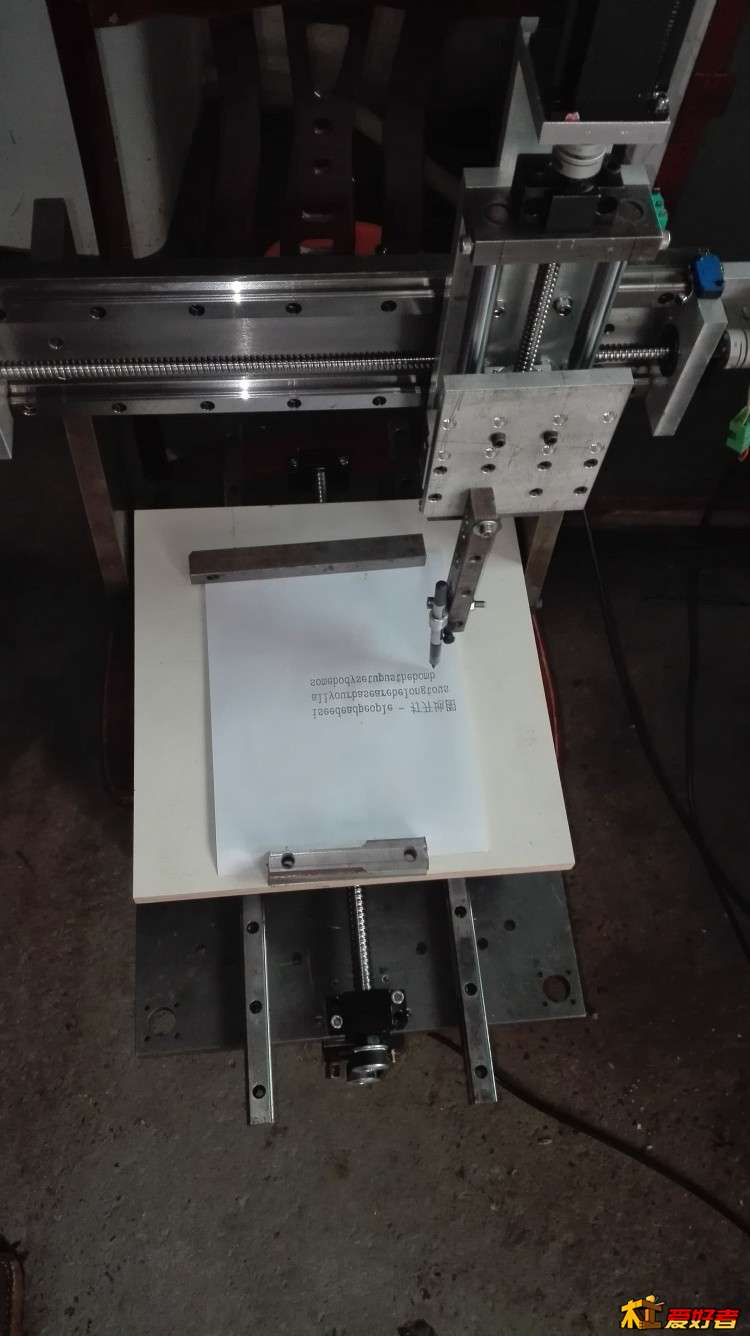

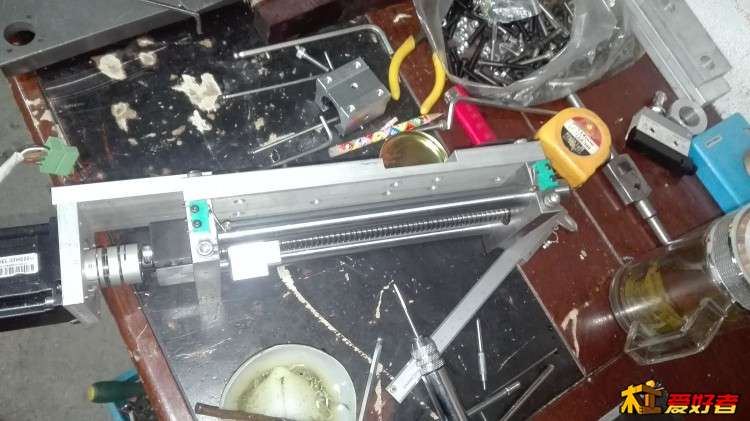

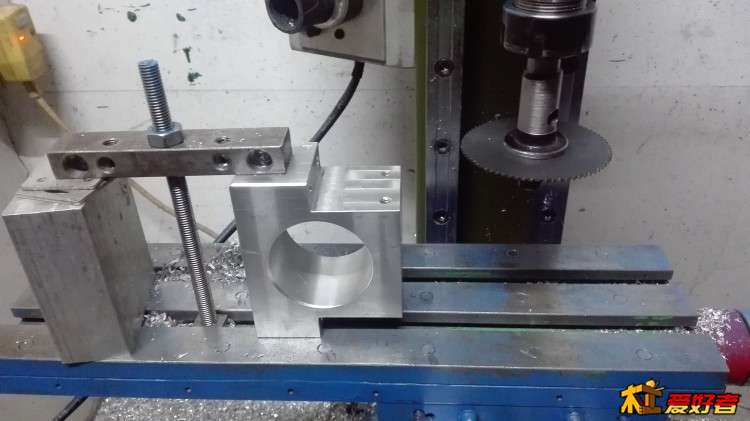

最近进展！

学习爱好者 · 发表于 2015-12-13 06:10:46

一生中必须有一样不以此谋生

1065465738 · 发表于 2015-12-13 08:23:15

太小了。电在配置太差，用三相混合式的

yinjianjunmg · 发表于 2015-12-13 17:18:38

yinjianjunmg · 发表于 2015-12-15 17:51:17

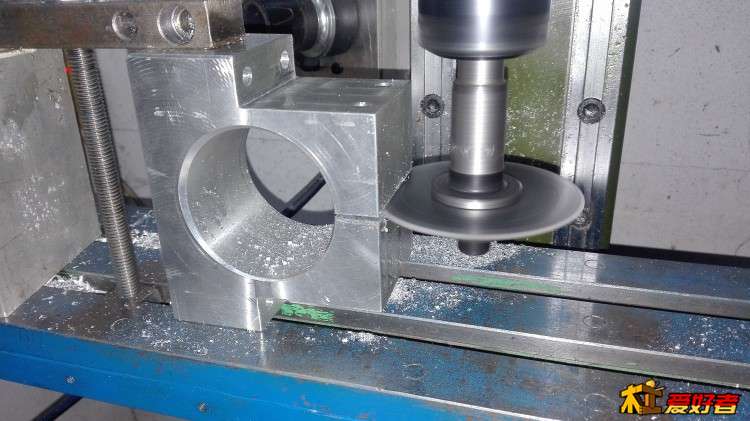

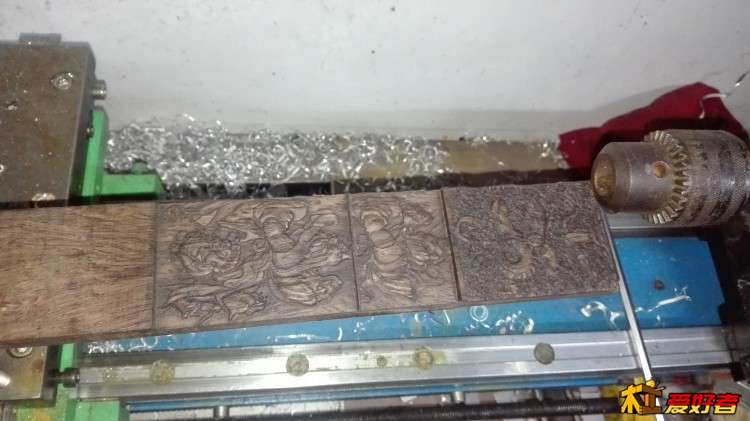

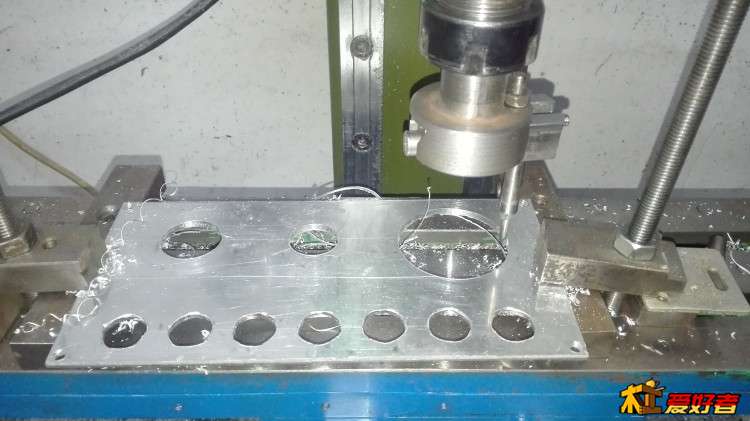

试运行，，，，一刀5MM，未断刀！

yinjianjunmg · 发表于 2015-12-21 22:00:17

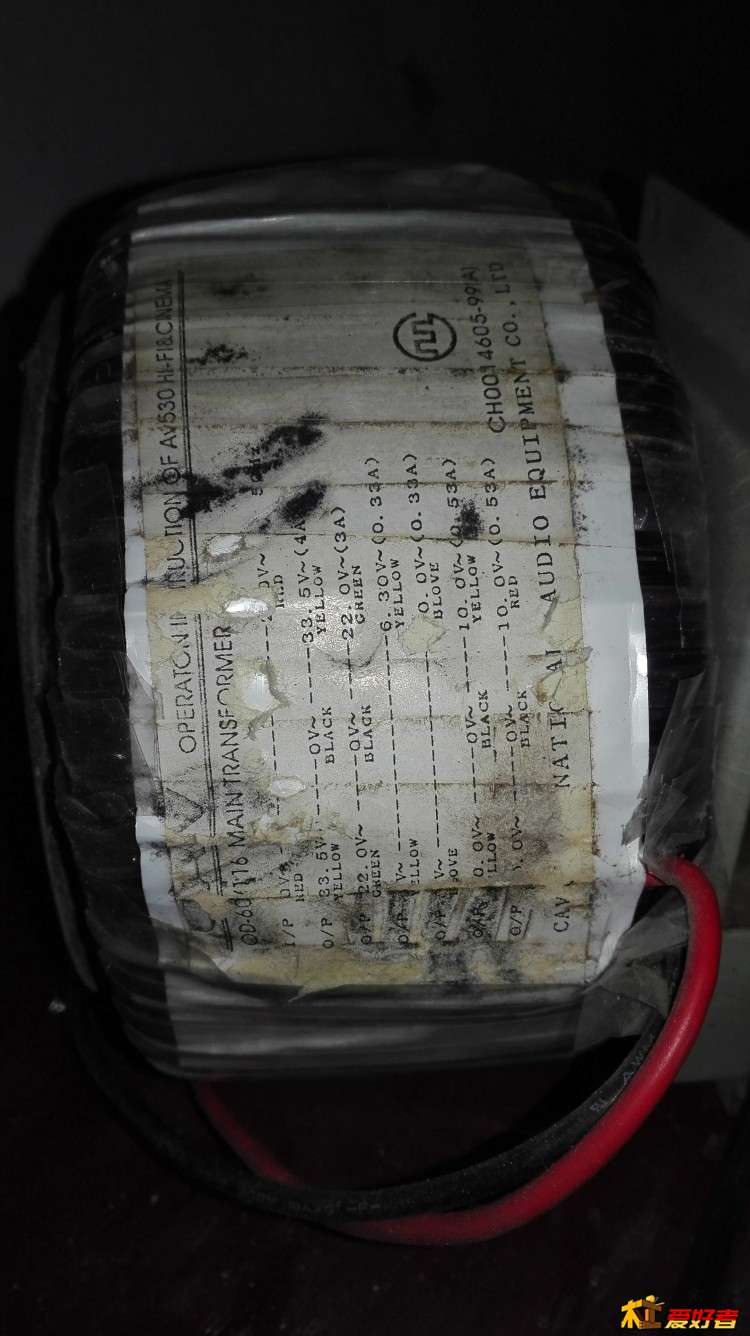

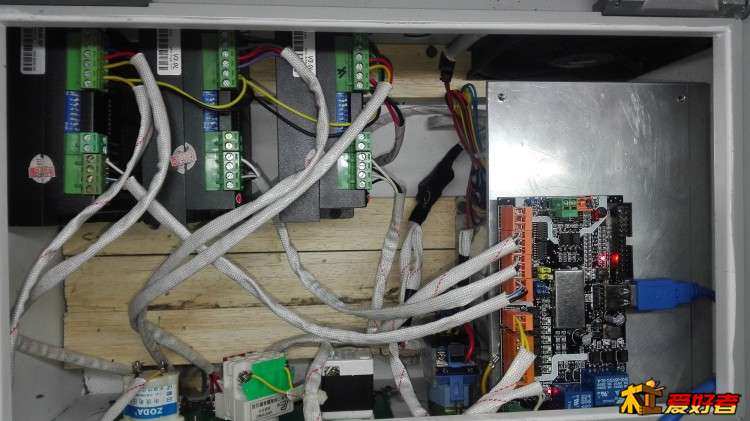

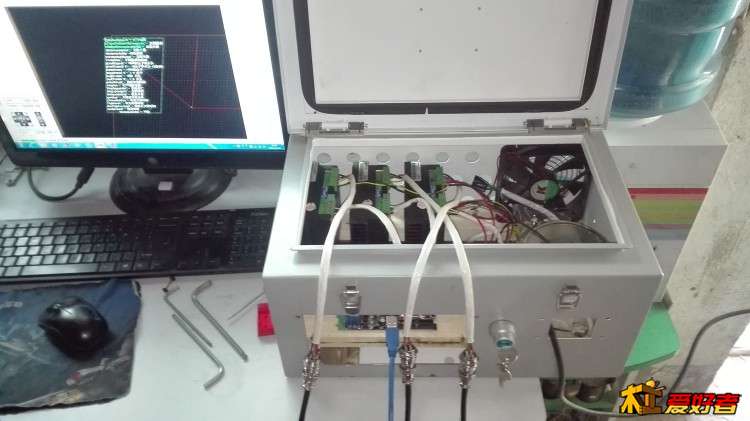

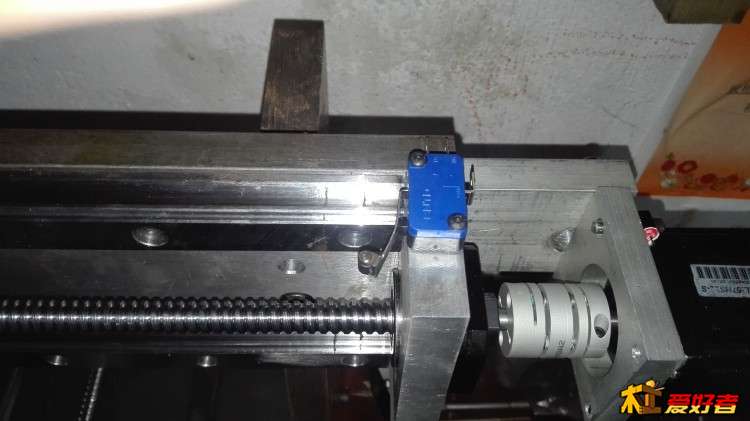

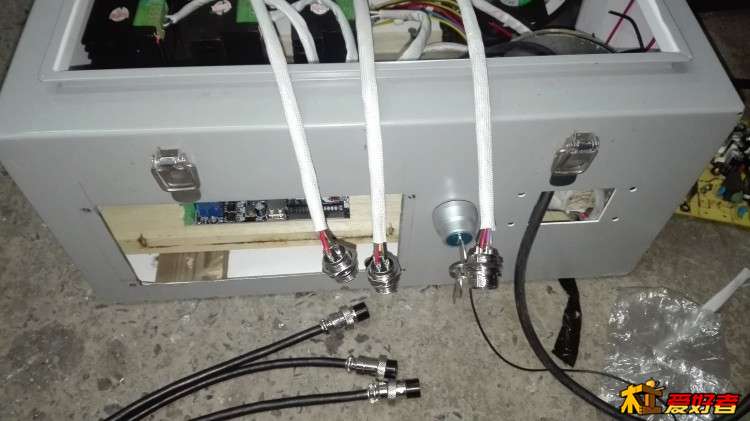

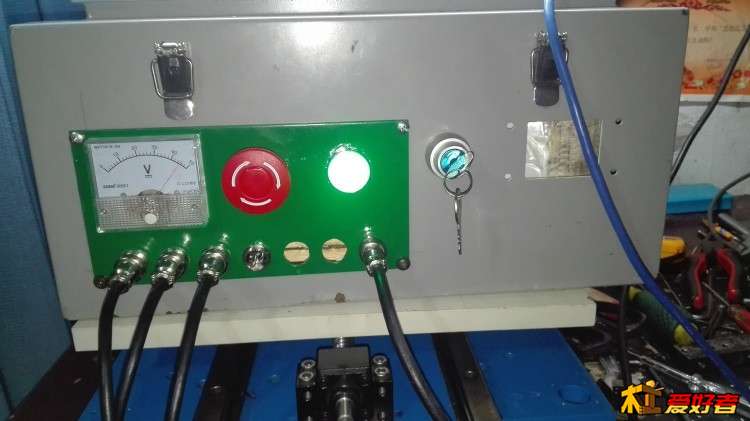

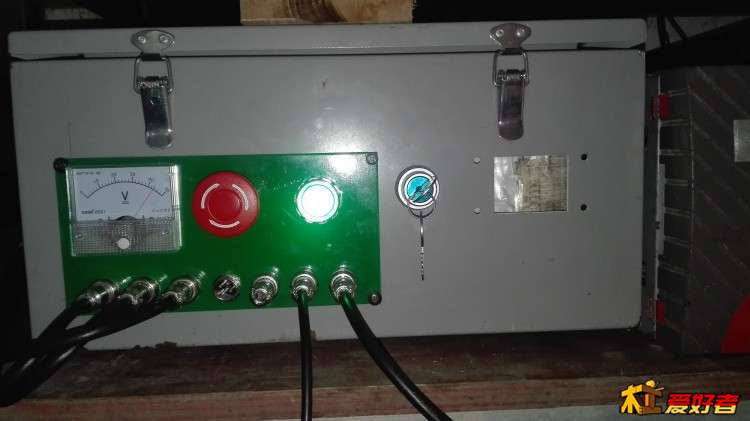

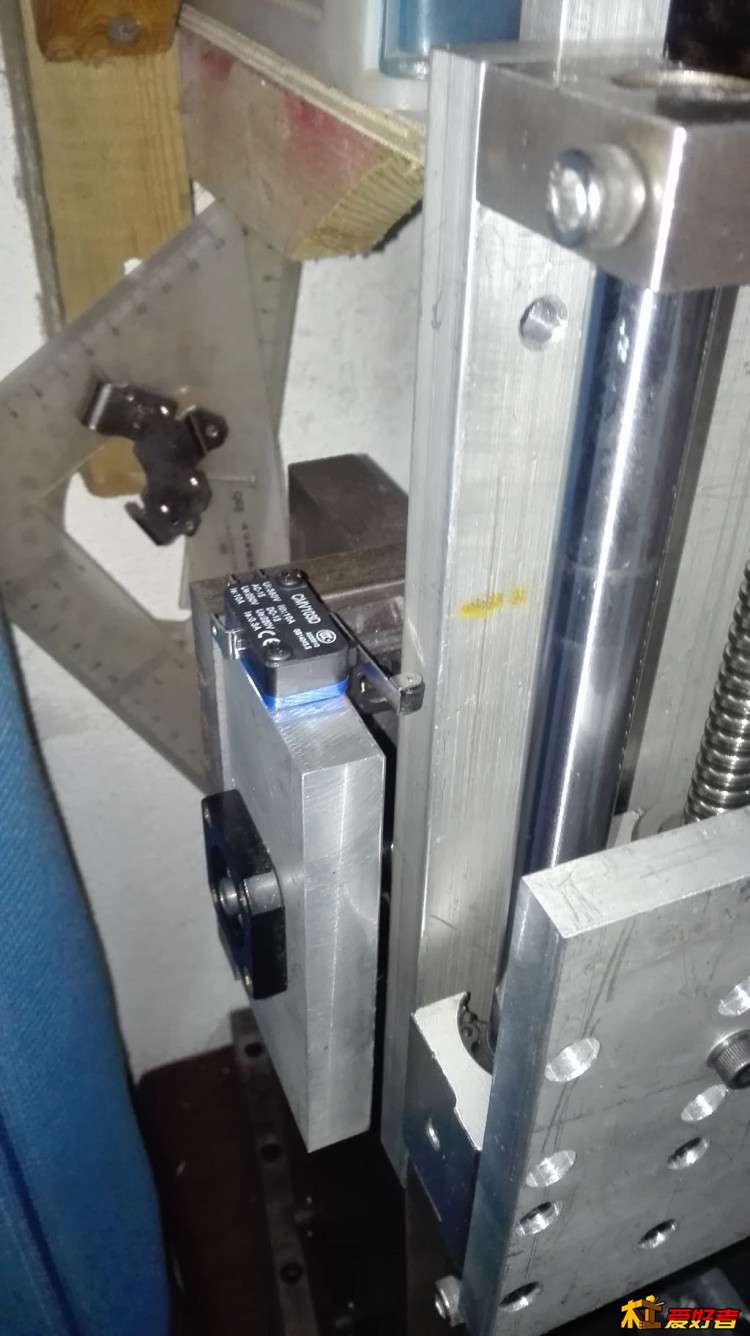

本机全部供电系统都是这个环牛变压器，线路还是很清爽的，就是主轴电压不是很足。。。其它都蛮好的，目下就是空余的两个插头一个是A轴一个是限位开关，其它是X Y Z 主轴电源。

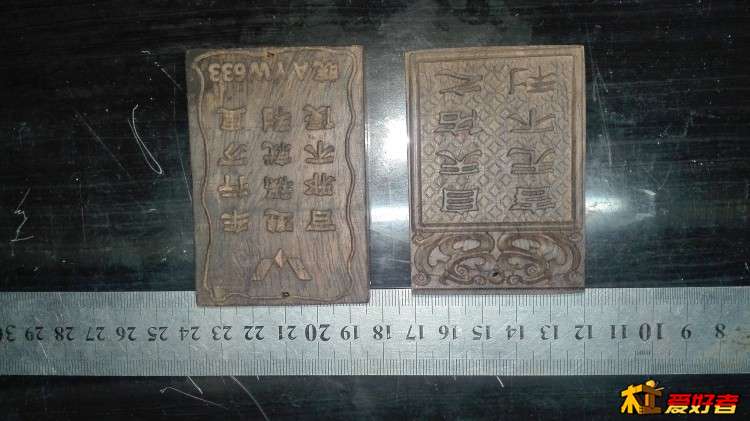

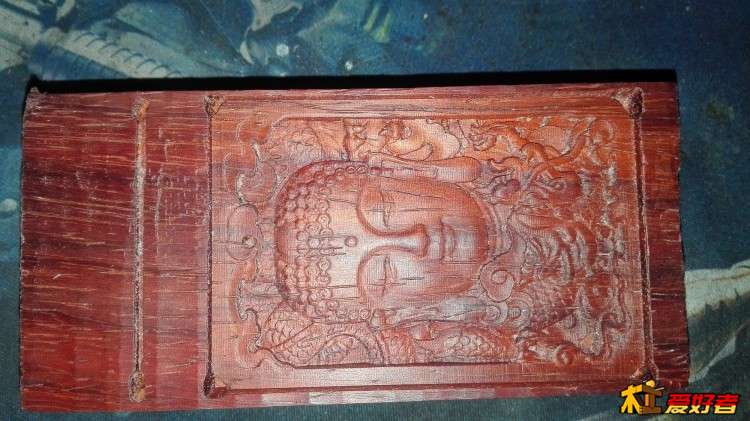

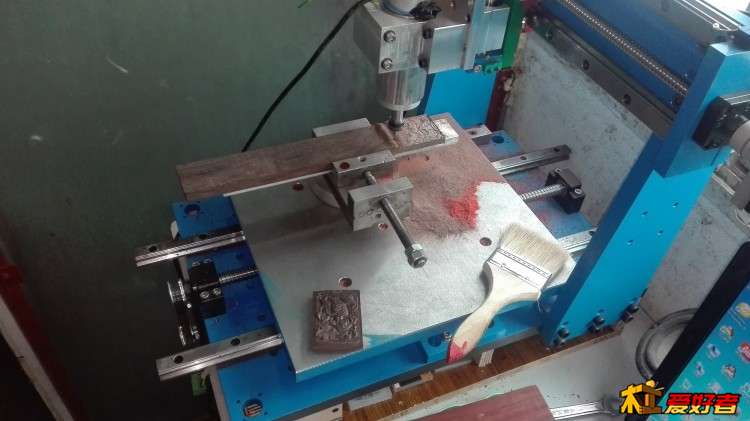

以下是小试牛刀，技术还不够，大师们要多批评！

至此所有机械制造结束

沙木海 · 发表于 2016-2-14 20:08:29

一个不错的贴子，学习了，谢谢楼主

你若成风 · 发表于 2016-2-16 19:22:01

这样的机器不应该这个精度。雕刻的牌子毛毛的，是速度太快还是料子不好啊

yinjianjunmg · 发表于 2016-2-28 21:40:52

你若成风发表于 2016-2-16 19:22
- x2 ^* i6 `) y1 x, D/ j这样的机器不应该这个精度。雕刻的牌子毛毛的，是速度太快还是料子不好啊

料子·主轴转速？

kerrwang · 发表于 2016-3-14 15:19:04

说点自己的想法。

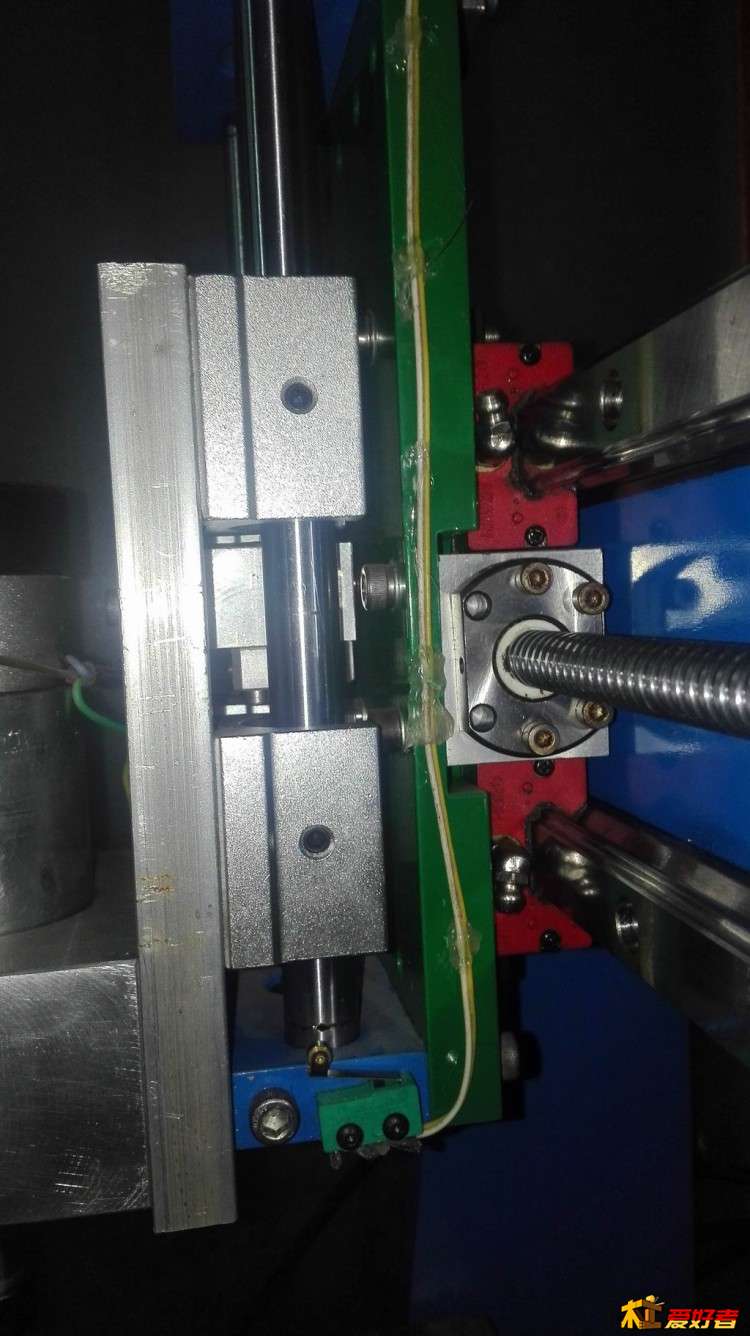

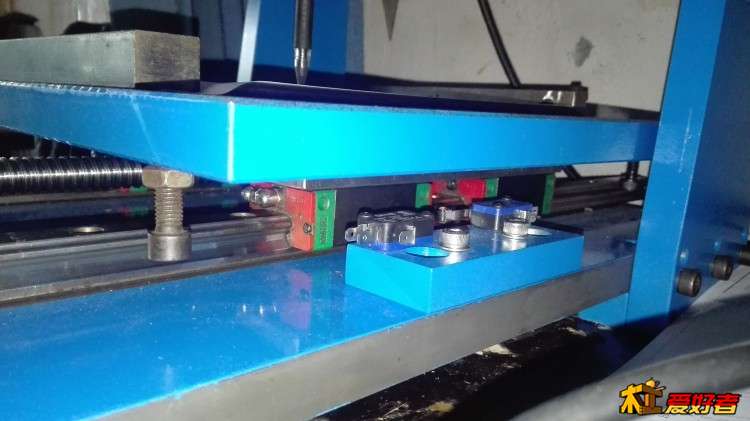

楼主Y轴X轴都是导轨，为何Z轴换成光轴呢，光轴有点动，也就是单个滑动在光轴上，会晃，而不像导轨那样平稳。
即已用钢结构了，那在丝母处，也用钢好了，不要其成为系统的短板。
说实在话，做到这个程度，如果做移动龙门式，那行程可能广大了，不过这样只牺牲了Y轴的一半行程，提高了一倍的精度。

以上，多多指教。。

yinjianjunmg · 发表于 2016-3-14 19:28:46

我的雕刻机导轨都是在废品站收来的，三根轨六个滑块，花200多块。Z轴如果用导轨那就却几个滑块，那就要花钱，所以想想Z轴行程短用光轴代替也是可以的。

我本来就预计是移动龙门的，且料都下了，总计5百多快，，，
后期发现切割之后钢板有变形，且两边的Y X 轴的轨道不容易精装。且后期制作要比定龙门繁琐些，索性泡汤。。。。

后期我加了两个光轴滑块。现在强度还是蛮好的！

gbjs · 发表于 2016-3-14 20:09:36

yinjianjunmg 发表于 2016-2-28 21:40
/ ]# ]: T% K6 b8 Q7 m5 t料子·主轴转速？

我认为是龙门太高，震动大影响精度。

yinjianjunmg · 发表于 2016-3-15 09:57:46

gbjs 发表于 2016-3-14 20:09
4 b5 ^+ J7 N9 f0 P1 y我认为是龙门太高，震动大影响精度。

那是以前Z轴只有两个光轴滑块，现在增加了两个！且降低了5厘米的Z轴。现在有了质的提升
