简单的方法校正床头

detaier · 发表于 2015-11-4 07:48:29

deitiqpl 发表于 2015-11-3 23:332 u6 O3 C; f2 L4 e
感谢楼主。真的很实用

不客气，很多车床结构是不同的，因人而异因地制宜嘛，有的朋友说要用检测棒才可以，但是大多木友没有这个条件，我做过很多次这样的调整，有时找不到合适的园棒，就现车一根圆钢，哪怕是有一点大小头的有一些锥度的都可以，只要你先走一次表知道大小头的数据就可以，总之方法是要人去想的。只要理解了其中的道理你就会做好。

qf8901 · 发表于 2015-11-4 08:17:37

很好的知识，对于金工床来说很有必要！

左手.无痕 · 发表于 2015-11-4 09:14:46

值得学习，很好的办法，办法是人想的，简单易行。

长缨在握 · 发表于 2015-11-4 09:22:42

受益匪浅！对于大部分车床业余爱好者来讲，这些知识足够了！谢谢！

hljdtpangwei · 发表于 2015-11-4 16:34:48

谢谢赐教，先收藏作为储备，用时再细细学习。

济南控 · 发表于 2016-7-23 22:35:07

老师，我的手板车怎么车法兰盘，直接车制的话，我的床头项还没调整，如果二次拆法兰盘，精度没有了，3个卡盘连接孔怎么钻上？

济南控 · 发表于 2016-7-24 12:30:55

detaier 发表于 2015-11-3 21:14* b) o* J4 f/ H; `) {/ j
首先找一根直的园棒，长度最好是300mm以上，我用的进口的光轴，它的精度还是可以的，伸出300mm夹持并打表到 ...

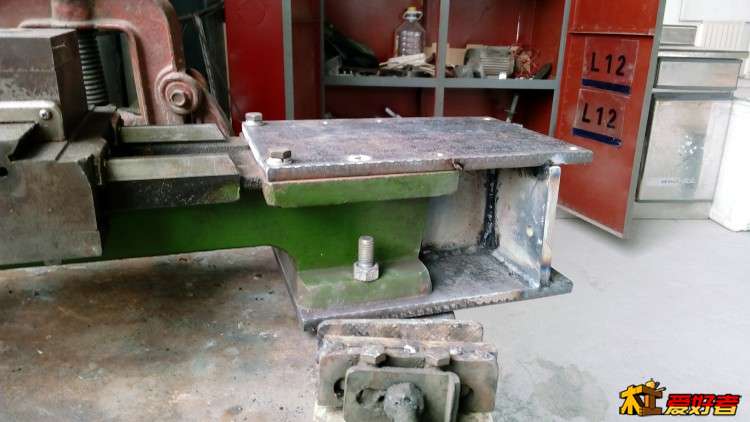

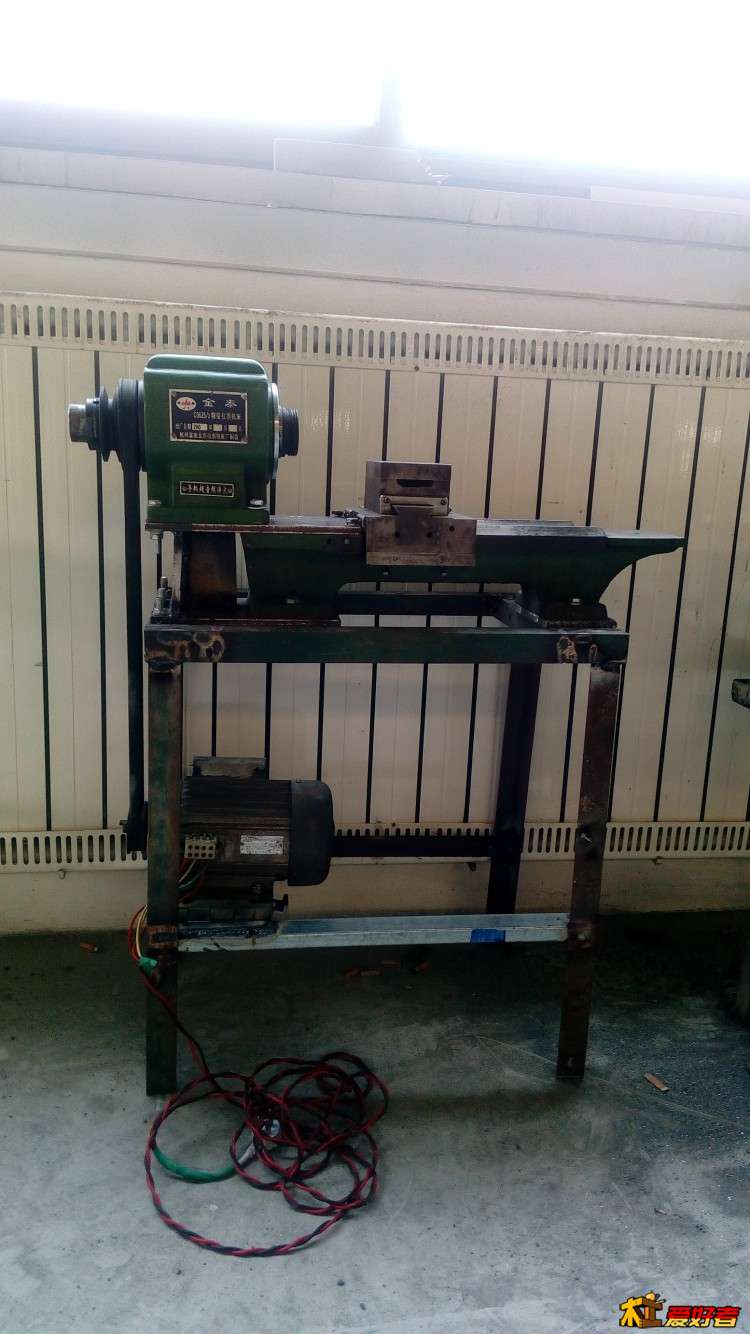

老师：法兰已经粗车好了，内丝车好了。床头箱加高左移了怎么调整床头箱呢·？没有尾顶。

detaier · 发表于 2016-7-24 19:40:49

本帖最后由 detaier 于 2016-7-24 19:49 编辑

济南控发表于 2016-7-24 12:30
; }: f' ^$ k2 }7 @4 k, |# y* e0 ~* f老师：法兰已经粗车好了，内丝车好了。床头箱加高左移了怎么调整床头箱呢·？没有尾顶。

你这个不好弄，首先床头后移后轴线和导轨不会平行，因为不是铣制的而且焊接会变形，再就是太单薄了，最好找一块30mm厚以上的平板，以原平面作为基准用螺丝紧固，后面的支持也要螺丝紧固，就是这样也不能完全水平，高要求还需要刮产，所以做好不容易的。

济南控 · 发表于 2016-7-24 20:59:07

detaier 发表于 2016-7-24 19:409 P2 x, I, U$ R' q; o
你这个不好弄，首先床头后移后轴线和导轨不会平行，因为不是铣制的而且焊接会变形，再就是太单薄了，最 ...

嗯！我改进。用3轴高精度水平仪的，调整可以吗

detaier · 发表于 2016-7-24 22:10:23

济南控发表于 2016-7-24 20:59
, ]. G! u) n5 V嗯！我改进。用3轴高精度水平仪的，调整可以吗

你这个强度不行，就是调好了还会变形，实际上调整不需要专业工具也可以，简单的方法调的差不多以后，夹持一根圆钢车一刀，如果100mm两头差10丝，就要打表调回来5丝，再车一刀差2丝就很好了，我们要的是最后的加工精度，这种方法最使用，不过你焊接的延长板令人担忧。

济南控 · 发表于 2016-7-25 06:44:50

detaier 发表于 2016-7-24 22:104 R* @1 O4 v- e4 R8 h, Q
你这个强度不行，就是调好了还会变形，实际上调整不需要专业工具也可以，简单的方法调的差不多以后，夹持 ...

嗯！学习了！

撒哈拉森林 · 发表于 2016-12-20 19:43:44

楼主工具简单，思路不简单，随手使用的下角料就是调整工具的好材料！！！棒！楼主的经验和技术水平，远远超过了工具允许公差！！！！佩服！！！

垂钓胡杨林 · 发表于 2021-6-9 17:31:28

还是非常有用的！学习了。谢谢
